DIVIDIR FACE NO REVIT

Dividir face no Revit não altera a estrutura do material e pode ser utilizada em diversas situações, inclusive para inserir múltiplos materiais. Aprenda agora!

Com certeza você já deve ter passado pela situação de precisar dividir uma face de uma parede para aplicar um material diferente, então a ferramenta Dividir Face é o recurso que você está procurando!

DIVIDIR FACE

A ferramenta dividir face está localizada na aba Modificar, dentro do painel geometria.

dividir-face

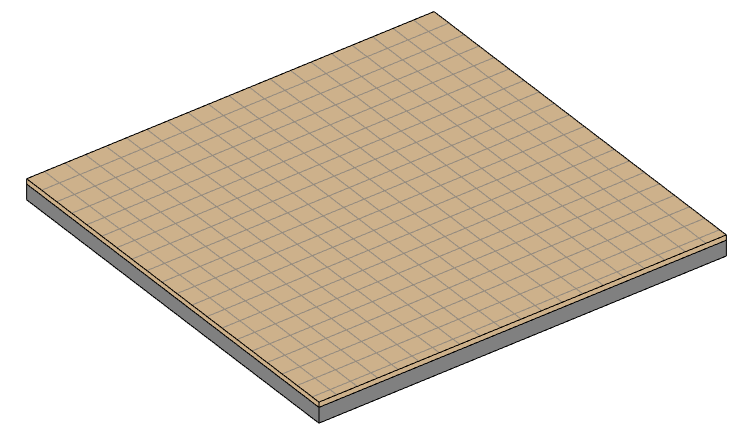

Ao ativar a ferramenta, será solicitado que você selecione a face que você deseja dividir. Vou utilizar um piso como exemplo.

dividir-face

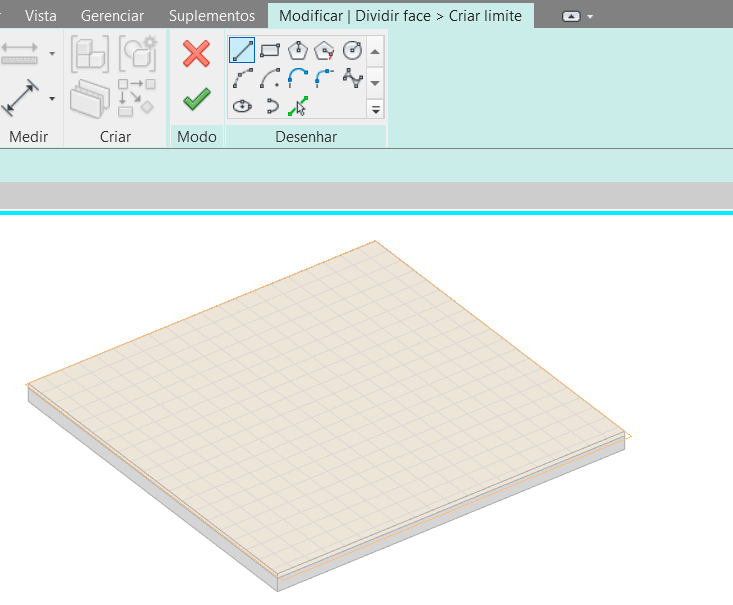

Ao clicar sobre a face do piso imediatamente será exibida a aba Modificar | Desenhar Croqui, onde precisamos desenhar como a face será dividida.

dividir-face

O processo é simples, basta desenhar como você quer que a face seja dividida. O único cuidado aqui é que deve ser um perímetro fechado. Por exemplo, ou eu desenho uma linha que divida a face em duas ou faço um desenho fechado, como um quadrado ou retângulo.

Vou iniciar com uma divisão através de uma linha.

dividir-face

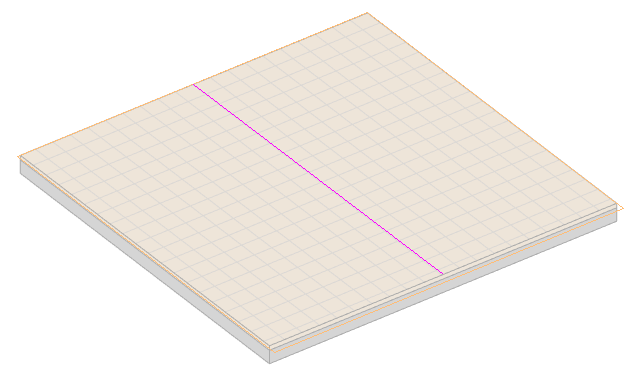

Após desenhar a divisão da face você precisa finalizar clicando em “Check” no painel Modo.

dividir-face

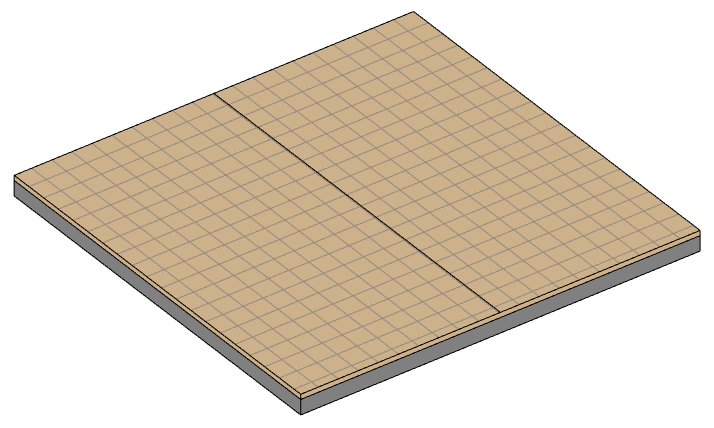

Observe que o piso continua como estava, com exceção de uma linha dividindo o piso.

dividir-face

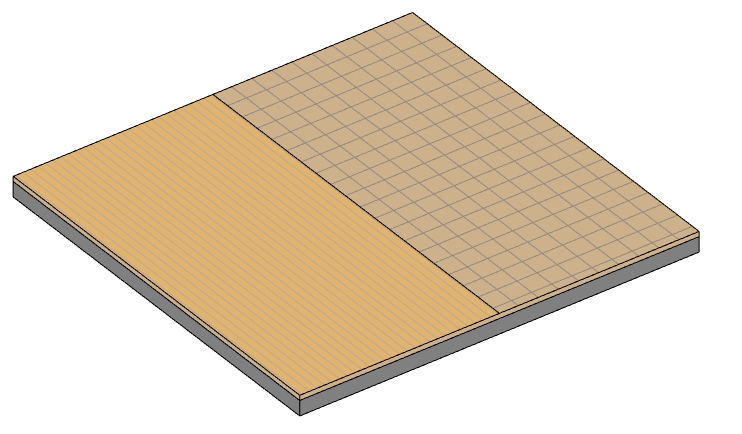

Apesar do resultado simples, temos agora duas faces que podem ser trabalhadas de forma independente. Podemos, por exemplo, usar a ferramenta Pintura, para aplicar um diferente material em uma das faces.

dividir-face

Não sabe aplicar materiais diferentes a uma face? No link abaixo você terá acesso a uma publicação que fiz sobre a ferramenta Pintura.

PINTAR FACES NO REVIT

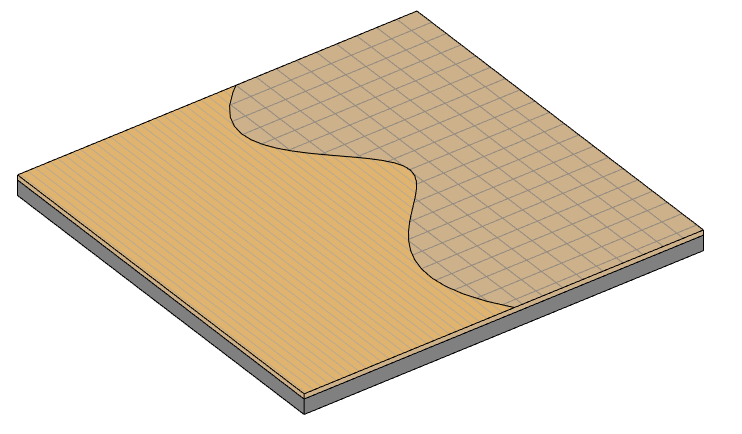

Você não precisa obrigatoriamente trabalhar com formatos geométricos, sendo possível fazer desenhos ou mesmo trabalhar com formatos mais orgânicos.

dividir-face

REMOVER DIVIDIR FACE

Uma dúvida que pode surgir é como remover ou alterar a divisão de face. O processo é super simples, basta selecionar a linha que foi criada.

Pode ser meio chato fazer a seleção, então não se esqueça de usar a tecla TAB para auxiliar na seleção. Observe que ao selecionar será exibida a aba Modificar|Dividir face.

dividir-face

Para alterar a divisão da face basta clicar em Editar Limite. Se o objetivo é remover basta clicar na tecla delete que a divisão é removida da face.

Observe que ao remover a linha de divisão o material que prevalece é o material padrão da superfície. Se deseja que outro material fique nesta face será necessário usar a ferramenta Pintura novamente.

dividir-face

CONCLUSÃO

Dividir face é um recurso extremamente simples e prático, que pode resolver uma série de pequenos problemas de projeto, principalmente quando o objetivo é inserir múltiplos materiais em uma mesma face.
