Editor de paredes é uma ferramenta do Promob onde podemos realizar ajustes, alterações e personalização de paredes complexas, além de outras configurações muito importantes! Aprenda agora!
A criação das paredes é o primeiro passo de qualquer projeto, porém em alguns momentos nos deparamos com paredes mais complicadas ou apenas precisamos fazer alterações nas paredes que já criamos, nestes casos o mais recomendado é acessar o Editor de paredes.

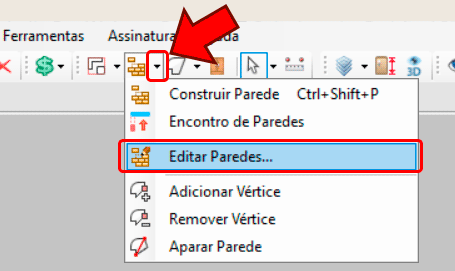

Para acessar o Editor de paredes basta ir até o menu superior e no botão de Construir paredes clicar na seta ao seu lado para expandir as opções. Em seguida clique em Editar de paredes.

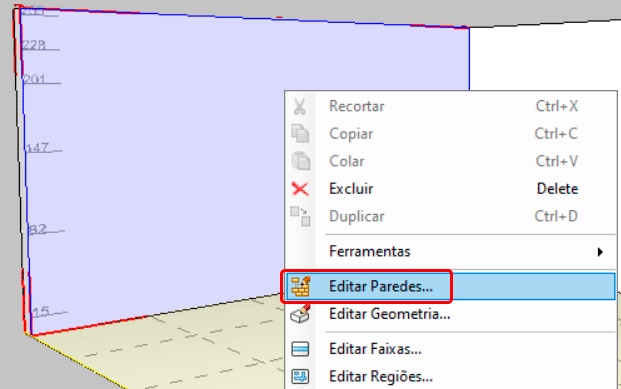

Você também pode clicar com o botão direito do mouse sobre uma parede e selecionar a opção Editar parede.
Editor de paredes

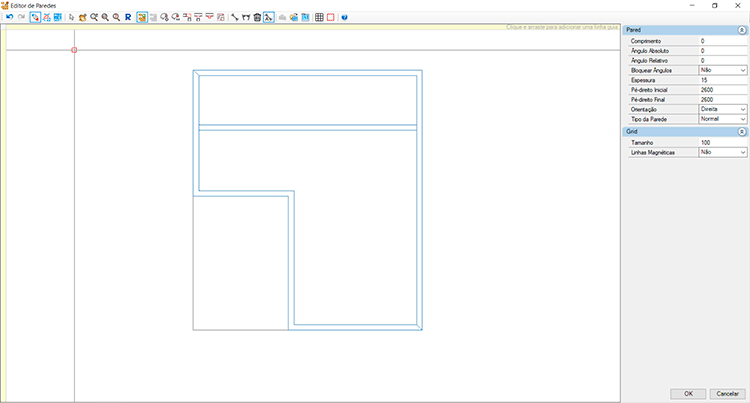

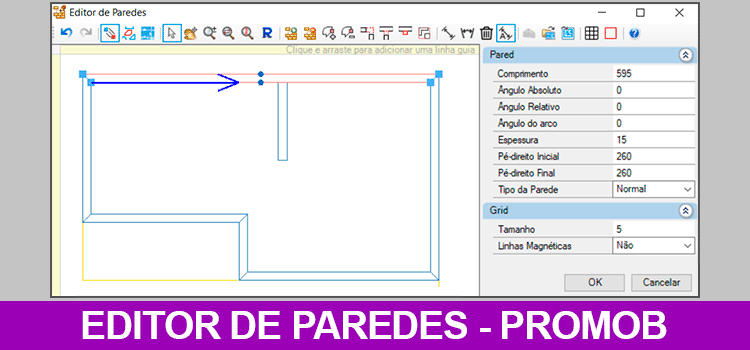

Ao clicar, será exibida a janela Editor de paredes, onde temos acesso a um amplo conjunto de ferramentas para a criação e personalização das paredes do seu projeto.
O Editor de paredes é dividido em três áreas, onde temos o menu superior (com as ferramentas de edição), a janela de visualização (com uma vista em planta do nosso projeto) e o painel de propriedades a direita.
No menus superior, temos logo no início os botões Desfazer e Refazer, e ao lado temos a ferramenta Ativar atração, que habilita a função magnética ao desenhar. Recomendo fortemente que mantenha esta opção ativada, pois ajuda demais na precisão.
Logo ao lado temos a opção Mostrar vizinhos. O nome é meio “estranho”, mas basicamente esta ferramenta exibe os módulos e demais elementos hospedados nas paredes, se mostrando bem útil para posicionar corretamente novas paredes quando já temos elementos no projeto.
Temos uma outra opção chamada Mostrar planta de referência, que esta em cinza (desligada), ela permite que você possa exibir ou ocultar uma planta que você tenha importado para usar como referência para desenhar o seu projeto.
Não precisa se preocupar com este recurso por enquanto, vou fazer uma publicação detalhada sobre como importar arquivos de imagem e arquivos do AutoCAD para usar como referência.
Também temos ~ferramentas para navegação, com as opções de Selecionar/mover, Pan, Zoom, Zoom window e Zoom total.
Observe que a única opção diferente deste painel é Referências (letra R), que auxilia você na criação de uma nova parede usando uma medida de referência a partir de um ponto específico.
O processo é bem simples, basta ativar a opção Referências, clicar no pronto que servirá como referência e mover na direção desejada, digitando o valor que precisa. Na sequência, clique com o botão direito para confirmar a distância e iniciar a construção da parede.
Editor de paredes – criação de paredes
O Editor de paredes oferece um conjunto de ferramentas para a criação e edição de paredes, que estão agrupados no menu superior.
Assim como na área de trabalho do Promob, dentro do Editor de paredes temos a opção Adicionar paredes, onde com dois cliques podemos inserir uma nova parede no nosso projeto.
A opção Remover parede só será exibida quando uma parede estiver selecionada.

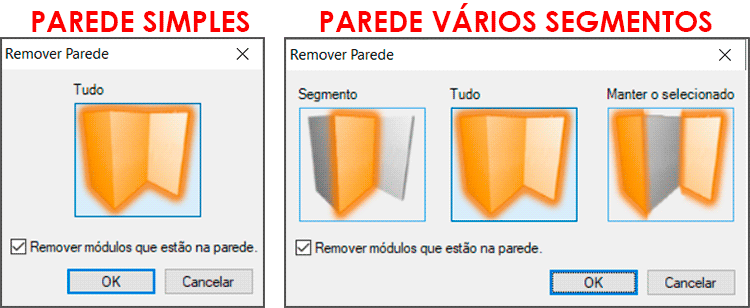

Clicando em Remover parede o Promob sempre exibe uma janela de confirmação, sendo que quando a parede for única teremos uma janela simples e quando a parede tiver múltiplos segmentos a janela irá oferecer mais opções.
Basicamente o Promob oferece opções para remover toda a sequência de segmentos da parede ou apenas um segmento. Basta escolher a opção desejada e clicar em Ok.
Editor de paredes – Editando paredes

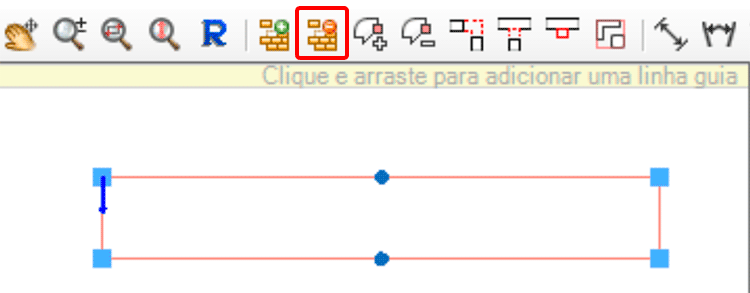

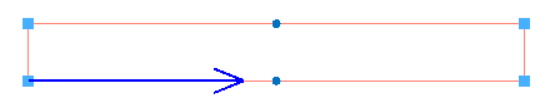

Antes de continuar com a apresentação das ferramentas de edição de paredes é necessário entender como uma parede pode ser editada. Vou criar uma parede simples e selecionar a parede, onde temos alguns elementos exibidos em pontos chave dessa parede.

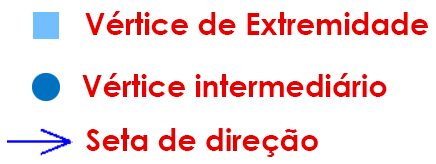

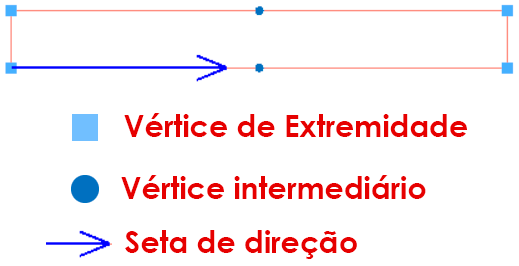

Observe que temos uma série de símbolos, onde cada um deles tem uma função. Vamos conhecer o que cada um deles representa:
O vértice de extremidade permite que você selecione a “quina” de uma parede e estique sua parede em qualquer direção.
Já o vértice intermediário permite que uma parede reta seja convertida em um arco.
Por fim, temos uma seta de direção, que é utilizada como “ponto de ancoragem”, isto é, ao editar o comprimento da parede, este ponto permanece fixo e o comprimento da parede é alterado na direção da seta.
Importante! Para a seta ser exibida você deve clicar na LINHA da parede e não na quina.
Com estas três opções já temos um leque imenso de possibilidades, porém podemos ampliar estas opções com as ferramentas Adicionar e Remover vértices.
A partir do momento em que um vértice é adicionado podemos “dobrar” a parede e gerar um novo formato para ela. Também podemos remover vértices indesejados de um segmento de paredes, deixando seu formato mais simples.
Também podemos corrigir o encontro das paredes com as ferramentas Encontro Canto e Encontro T.
A ferramenta Encontro Canto faz a união entre duas paredes gerando uma quina e, se necessário, cortando fora o excesso de parede. Já a opção Encontro T faz a união das paredes sem o corte do excesso de parede.
Um outro recurso muito útil é a criação opção de Colunas, que permite inserir colunas retangulares de qualquer dimensão que você precisar.
Mais simples impossível, clique em Colunas, mova o mouse até onde deseja inserir a coluna e clique para confirmar. As dimensões da coluna podem ser alteradas no painel de Propriedades antes ou depois de inserir a coluna.
Por fim temos a ferramenta Ajustar limites de piso, que cria um um piso que preenche todo o espaço do “chão” onde temos paredes criadas.
Editor de paredes – Cotas
No Editor de paredes também podemos trabalhar com cotas, que podem auxiliar no processo de personalização das paredes.
As ferramentas de cotas são simples e intuitivas, onde temos:
- Cota alinhada – Insere cotas alinhadas as paredes (horizontal, vertical e inclinada);
- Cota angular – insere cotas de ângulos entre paredes;
- Remover – permite remover cotas;

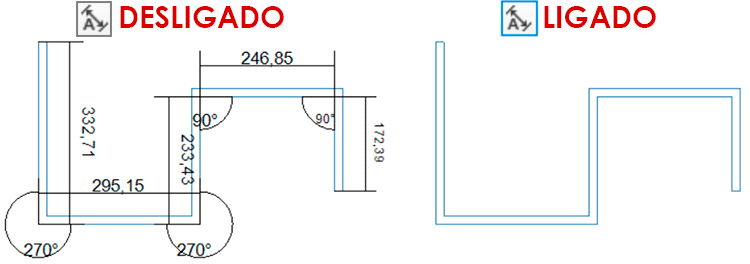

- Desabilitar cotas automáticas – desativa o modo de colocação de cotas automáticas quando estamos criando paredes.
Particularmente recomendo usar a opção Desabilitar cotas automáticas, uma vez que o desenho fica bem poluído e remover as cotas manualmente dá um certo trabalho.
Editor de paredes – Grid e guias

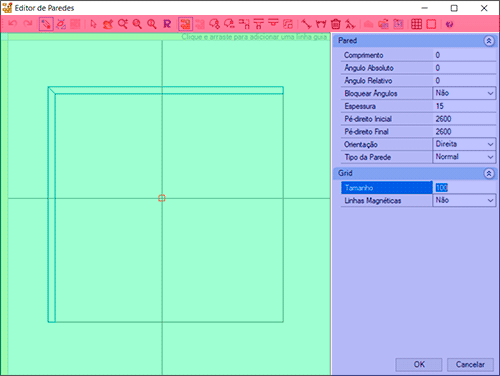

Para facilitar o processo de criação das paredes, o Promob oferece alguns recursos bem interessantes, como o Grid, que nada mais é do que uma malha pode ser usada como referência. Ela pode ser habilitada clicando no botão Grid, localizada no menu superior a direita.

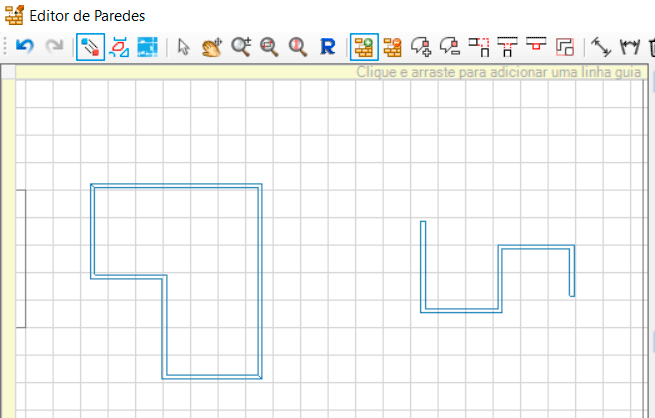

Clicando na opção Grid, imediatamente uma malha é exibida na tela.

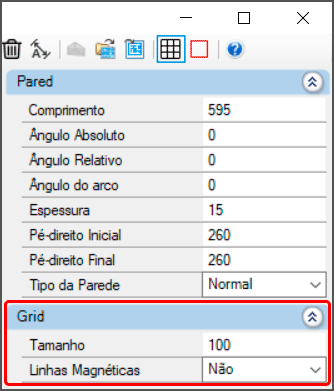

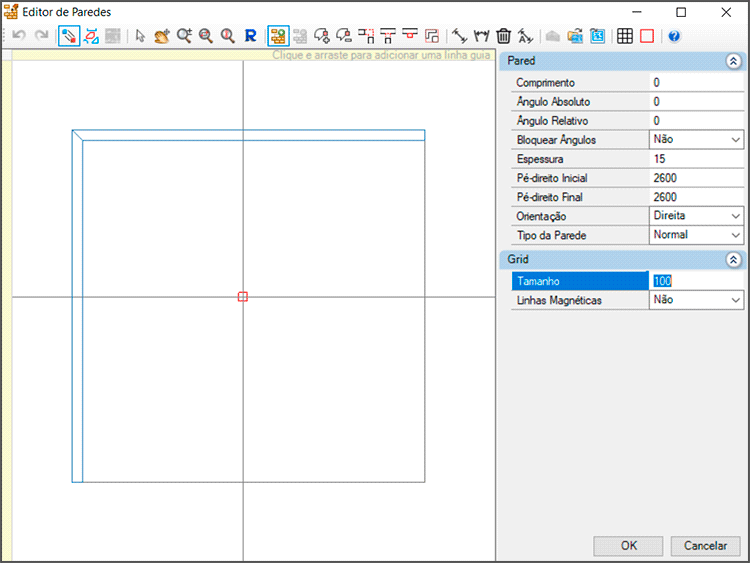

No painel de Propriedades, temos o campo Grid, onde podemos fazer alguns ajustes.
Temos basicamente duas opções, sendo:
- Tamanho – Define o espaçamento da malha do grid;
- Linhas magnéticas – permite que a ferramenta criar parede se conecte ao Grid.

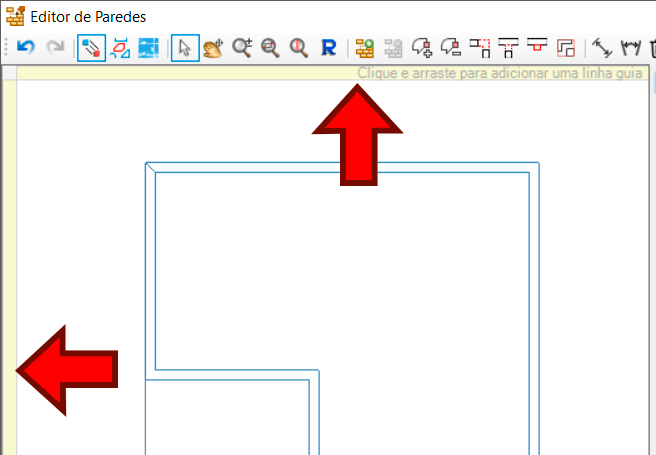

Além do Grid é possível criar Eixos guia em alinhamentos estratégicos do seu projeto, facilitando a criação e alinhamento das suas paredes. Observe que na área de visualização do projeto, temos na parte superior e lateral esquerda duas faixas amarelas.
Clique sobre uma dessas faixas, mantenha o mouse pressionado e arraste para o centro da tela que uma linha guia será criada. Essa linha guia pode ser utilizada como base para a criação das paredes do seu projeto.
Para remover um eixo guia basta selecionar e pressionar a tecla Delete.
Editor de paredes – Dicas
MAXIMIZAR JANELAS – É muito comum passarmos um bom tempo trabalhando na janela Editor de paredes, desta forma nada mais justo do que maximizar a tela do Editor de paredes.
CONFIRMAR ALTERAÇÕES – Não se esqueça de sempre que finalizar as alterações clicar em Ok! Pois caso feche a janela tudo o que você alterou será perdido.
FINALIZE ETAPAS IMPORTANTES – Não é novidade para ninguém que o Promob dá umas “travadas”, então recomendo que tome o cuidado de ao finalizar uma etapa importante dentro do Editor de paredes, clique em Ok, volte para a área de trabalho, salve e ative o Editor de paredes para continuar trabalhando.
GIRAR PAREDES – Para girar uma parede dentro do Editor de paredes, selecione a parede e mantenha Ctrl pressionado. Serão exibidas “bolinhas pretas” nas quinas da parede. Clique sobre uma dessas bolinhas e mova o cursor para efetuar a rotação.
Conclusão
O editor de paredes permite uma rápida customização ou edição de paredes, garantindo a precisão e organização das paredes do seu projeto!
Tem alguma dúvida sobre a edição de paredes ou alguma outra sugestão? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
