AUTOCADSOLUÇÃO DE PROBLEMASDESENHO E EDIÇÃO

Empurrar objetos suavemente

Empurrar objetos suavemente é um recurso super simples quando precisamos ajustar um desenho com aquele famoso “dois pra cá e dois pra lá”. Muito útil para posicionamento de mobiliário. Aprenda agora!

Não há dúvidas de que a ferramenta move é indispensável em qualquer projeto, porém em alguns casos precisamos mover objetos sem muita preocupação com a precisão, como um sofá ou cadeira.

Claro que a ferramenta move resolve este tipo de situação porém temos sempre que tomar cuidado para não ativar acidentalmente um snap ou o objeto que desejamos mover irá parar em um lugar indesejado.

empurrar-objetos-suavemente

Fala a verdade, não é pra ficar puto com isso?

Para não ter mais esse problema você pode recorrer a uma ferramenta muito simples, chamada nudge.

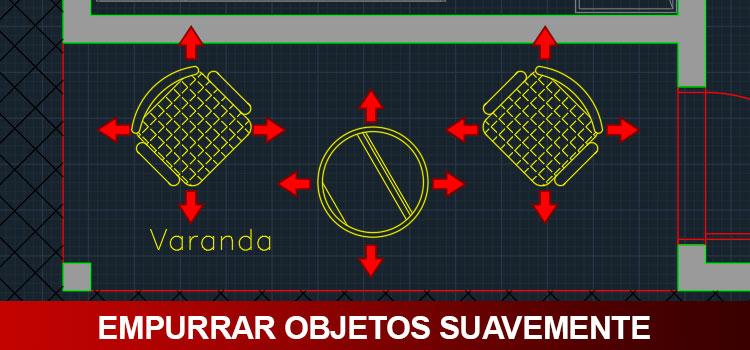

EMPURRAR OBJETOS SUAVEMENTE

Calma, não saia digitando comandos, porque esta ferramenta funciona via atalho. Para ativá-la primeiro você deve selecionar o objeto desejado. Em seguida mantenha a tecla Ctrl pressionada e utilize as setas do teclado para determinar a direção na qual deseja mover o objeto.

empurrar-objetos-suavemente

Legal, mas da pra fazer isso com uma medida específica?

Então. A ferramenta nudge tem precisão mas não da maneira que você gostaria. Quando você clica na seta uma única vez o objeto é movido 2 pixels para a direção escolhida. Porém quando falamos de pixel estamos falando do tamanho da sua área de visualização e não das unidades do desenho.

Digo isso porque de acordo com o zoom que você estiver na tela isso pode mudar, sendo que quanto mais distante do objeto for sua visualização maior a movimentação do objeto. Já se você der um zoom muito perto a movimentação será muito menor.

empurrar-objetos-suavemente

Lembrando que a proposta da ferramenta nudge é permitir uma movimentação simples, sem muita preocupação com precisão, como no caso de itens de mobiliário, vegetação entre outros. Já quando precisamos de movimentos precisos é melhor recorrer a ferramenta move.

Pronto! Agora você tem uma ferramenta simples e rápida para encostar aquele sofá chato na parede ou mover um “tiquinho” para o lado aquele vaso da sua decoração!

Gostou? Assine nossa Newsletter e seja avisado por e-mail quando saírem novas publicações!

Curtam nossa página! Facebook! E não esqueça de fazer uma avaliação da página!

Participem do nosso grupo! Grupo QualifiCAD

Dúvidas? Comentem!
