Escada Espiral / Helicoidal no Revit é um recurso muito versátil e preciso que poucos profissionais dominam, aproveite e aprenda agora!
Escadas sempre são tema de discussão em qualquer projeto, pois são um elemento indispensável que necessita de um espaço generoso para sua instalação, o que nem sempre é possível. Desta forma é comum recorrermos a escadas em Espiral / Helicoidal.
Tem diferença uma escada Espiral de uma escada Helicoidal?

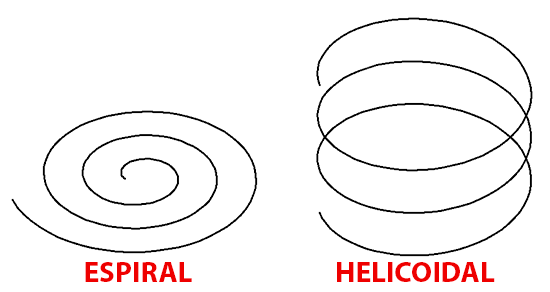

Popularmente falando, o nome espiral e helicoidal são amplamente utilizados, além do clássico “escada caracol”, mas vamos entender a diferença entre ambos:
- Espiral: Linha curva que, sem se fechar, vai dando voltas em torno de um ponto, afastando-se dele de forma progressiva e regular.
- Helicoidal: é uma linha curva que se desenrola ao longo de um eixo, formando voltas contínuas em três dimensões, como em uma mola.
Não existe uma forma “mais correta” mas para este artigo vou usar espiral que é a forma que o Revit utiliza. Um outro aspecto está relacionado as normas técnicas, afinal uma escada deve ser dimensionada de forma correta e segura.
Escada espiral – Dimensionamento e normas técnicas
O problema de escadas em espiral é que ao recorrer as normas técnicas NBR 9070 Saídas de emergência em edifícios e a NBR 9050 Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos não falam especificamente de escadas em espiral.

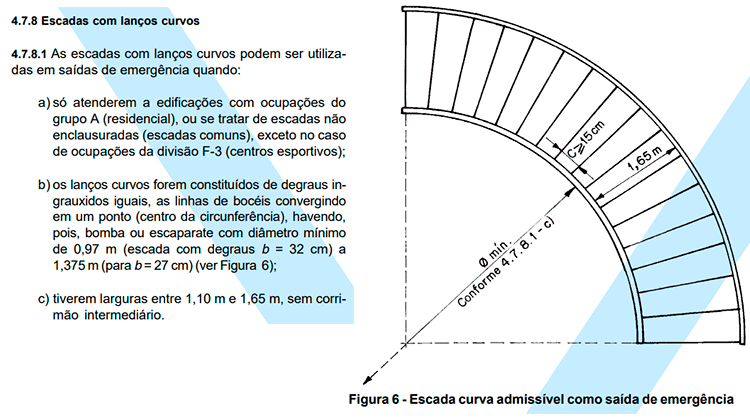

Quando olhamos para a norma NBR 9077 Saídas de emergência em edifícios, as únicas menções que nós temos estão no item 4.7.8 Escadas com lances curvos, que informa sobre a profundidade mínima de 15cm.

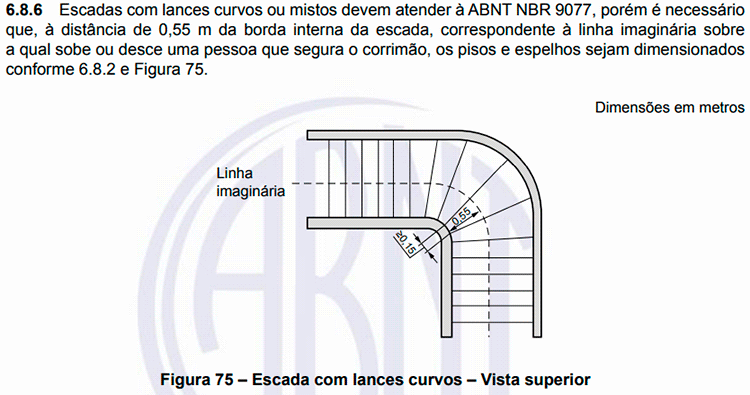

E também no item 6.8.6. temos uma dimensão “mínima” da parte mais estreita do degrau, que também é de 15cm.
Em ambos os casos, a aplicação da medida de 15cm só acontece quando temos uma mudança de direção do percurso da escada, que em segmentos em “L” ou “U” ainda é necessário é necessário efetuar o balanceamento dos degraus.
Se quiser saber mais sobre balanceamento de degraus vou deixar o link de um outro artigo para consulta:
Já para o caso de uma escada em espiral todos os degraus são irregulares, isto é, a profundidade dos degraus tem uma dimensão variada, se iniciando mais estreitos e aumentando a profundidade, de forma que não temos nenhum tipo de orientação nas normas para este padrão de escada.
Ah, então posso fazer como eu achar melhor!

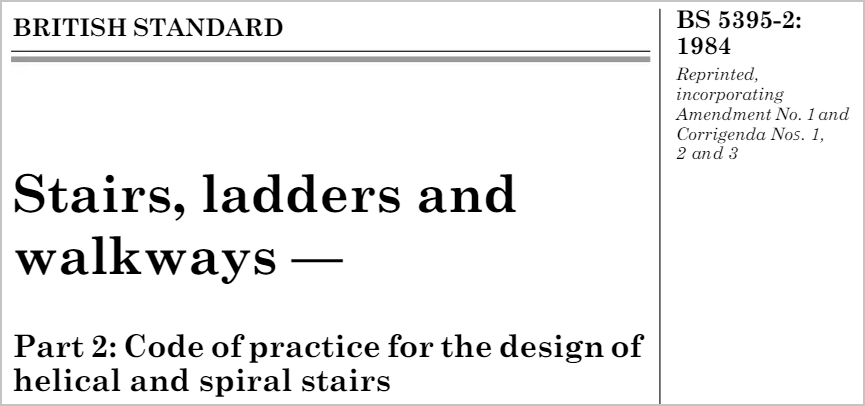

Nada disso! Quando não encontrar uma norma técnica nacional você pode consultar normas internacionais, no meu caso vou usar a Norma Britânica BS 5395-2 Stairs, ladders and walkways (Escadas e passarelas).
Os regulamentos para escadas do Reino Unido são cobertos pelo Documento K, aprovado na Inglaterra e no País de Gales e pelo Manual Técnico 4 – Segurança na Escócia.
O propósito de consultar uma norma internacional é permitir a elaboração de uma escada que garanta conforto e segurança para os usuários.

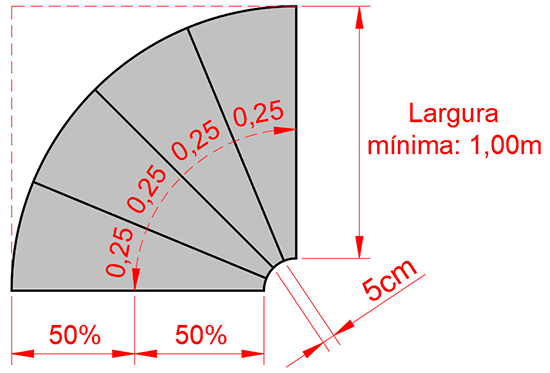

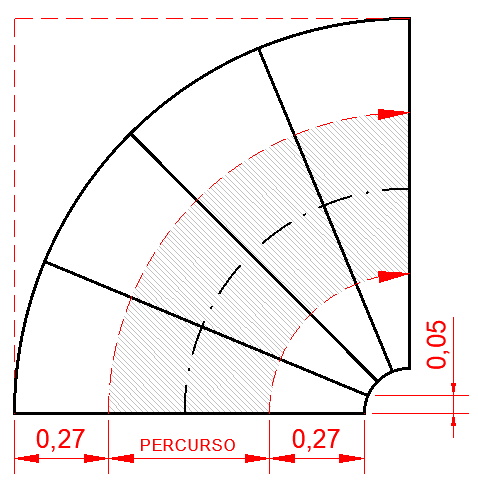

Segundo esta norma, a extremidade mais estreita não pode ser inferior a 5cm. A profundidade dos degraus, medindo a partir do centro, não deve ser inferior a 25cm e todos os degraus devem ser idênticos.
Mas 5cm ainda é muito estreito!
Sim, porém para escadas com largura mínima de um metro estamos considerando que a pessoa que utilizará esta escada, seja subindo ou descendo, utilizará o centro da escada, descontando 27cm de cada um dos lados, o que garante uma profundidade mínima para a pisada.

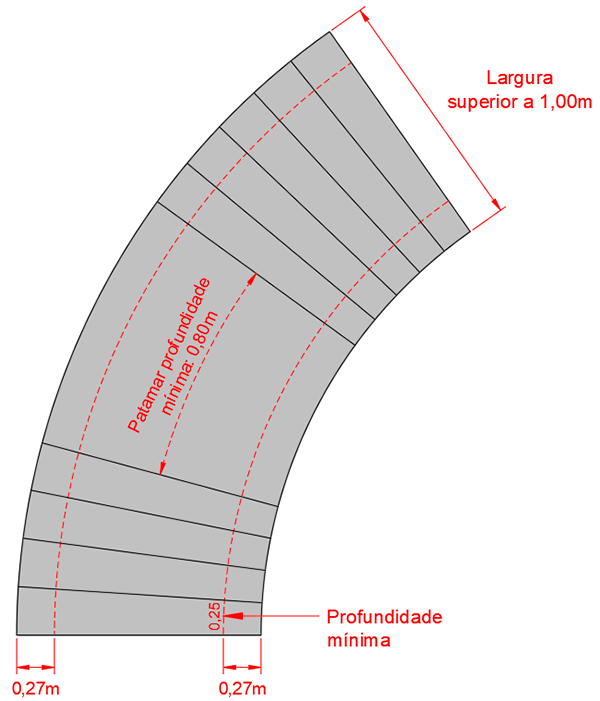

Para escadas com largura superior a 1 metro, a medida do percurso é realizada a partir de 27cm a partir de ambas as bordas, onde também temos a profundidade mínima de 25cm.
Agora que temos um ponto de partida para a criação de uma escada espiral vamos entender como fazer isso no Revit.
Escada espiral no Revit
No Revit, ao criar uma escada em espiral, é essencial observar alguns detalhes importantes. Vale lembrar que a escada é um elemento de circulação vertical, responsável por conectar diferentes níveis de um edifício por meio de degraus.
Desta forma temos um nível onde a escada se inicia e outro nível onde a escada se conecta, como exemplo vou considerar um intervalo entre níveis de 3,00 metros.

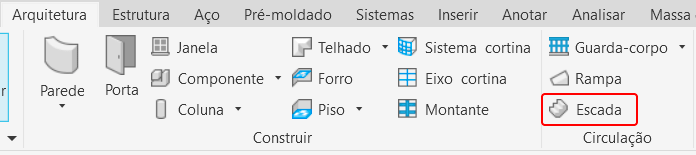

Feito isso vamos acessar a ferramenta escada, indo até a aba Arquitetura e no painel Circulação clique em Escada.
Ao ativar a ferramenta escada somos direcionados para a aba Modificar | Criar escada. Aqui temos acesso as ferramentas que precisamos para construir nossa escada, mas primeiro vamos nos concentrar no painel Componentes.

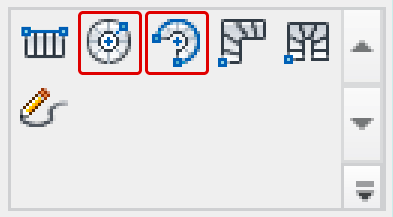

O Revit oferece dois modelos de escadas em espiral: Espiral com degraus completos e Espiral por centro e extremidades.
Vamos entender as vantagens e diferenças entre ambas opções.
Escada espiral com degraus completos
A escada Espiral com degraus completos permite a criação de uma escada em espiral a partir da definição de um centro e um valor de raio.
Observe que após indicar o centro e o raio a escada inteira é inserida, ou seja, não é possível a criação de patamares intermediários, ou seja, a escada tem um único lance de degraus.

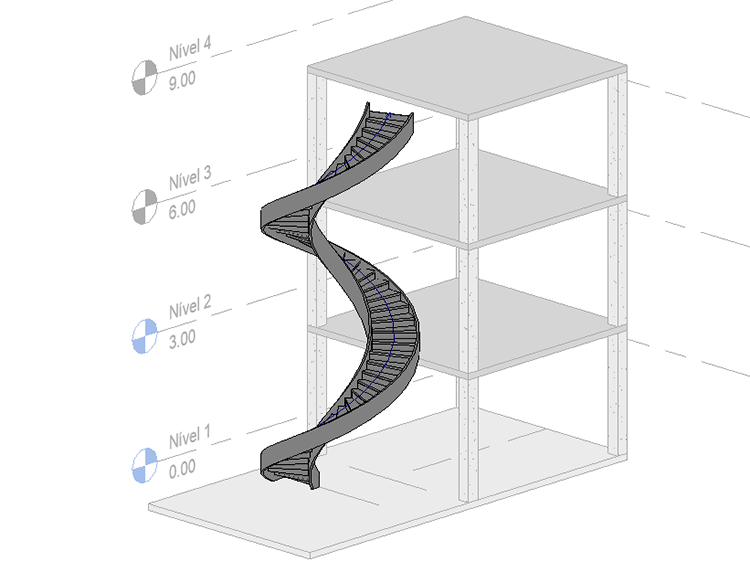

Um outro detalhe é que não há limite do “número de voltas”, isto é, se for necessário que a escada tenha um percurso superior a uma volta de 360°, a escada será criada, porém, tendo um único lance de degraus.
Vamos conferir agora o que a escada espiral por centro e extremidades tem de diferente.
Escada Espiral por centro e extremidades

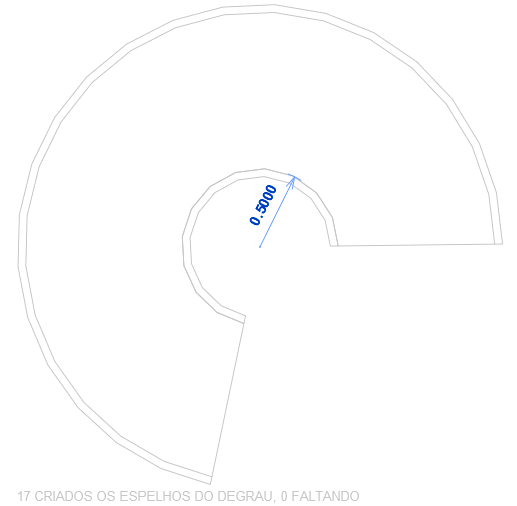

A escada Espiral por centro e extremidades também permite a criação de uma escada em espiral a partir da definição de um centro e um valor de raio, porém você vai observar que após definir o raio, a escada não é criada, sendo necessário mover o mouse para definir a quantidade de degraus.

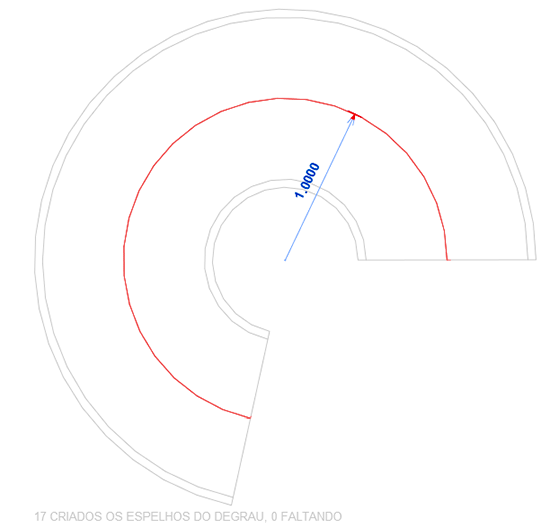

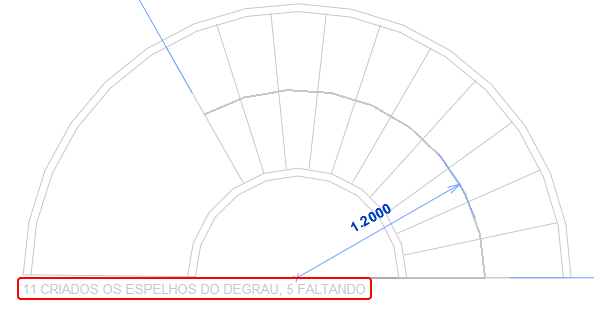

Se você observar bem vai notar que uma mensagem de texto é exibida indicando a quantidade de degraus criada e quantos degraus são necessários para concluir a criação a escada.
Se você clicar antes de todos os degraus serem criados a criação da escada é interrompida para que você possa criar o patamar, porém é necessário definir o centro do patamar.
Esta é a etapa que costuma causar confusão, pois se não usar o mesmo centro que foi utilizado para criar o primeiro lance de degraus a escada fica totalmente desengonçada.

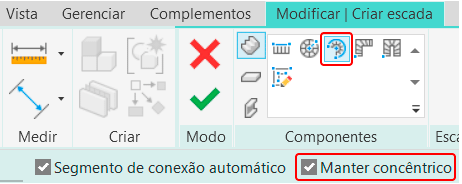

Aqui eu desenhei dois círculos para ficar mais fácil de entender, mas imagine que você clicou em dois pontos aleatórios, a escada nunca vai ficar concêntrica. Para não ter que fazer isso manualmente, antes de começar a escada, vá na barra de opções e marque Manter concêntrico.
Desta forma quando chegar na etapa de criação do patamar o Revit usa o mesmo centro, facilitando a criação da escada.
Confesso que o processo de criação do patamar é meio “chatinho” pois se você quiser que o patamar obedeça a curvatura da escada é necessário mover o mouse até encontrar o “eixo imaginário” da escada. Se não fizer isso o Revit vai sugerir um patamar retangular.
Certo mas e a personalização da escada, como eu faço?
Escada em espiral – Personalização
Apesar do formato diferenciado, uma escada em espiral não tem muita diferença no processo de personalização de uma escada linear, desta forma podemos inclusive utilizar uma escada já devidamente configurada e definir o seu formato como em espiral.
Caso deseje criar uma escada totalmente personalizada, você precisa compreender a composição da sua escada, como lance, patamar, banzo e carro.
O processo para edição e personalização destes elementos foi detalhado em um artigo que vou deixar no link logo abaixo:
Além da personalização da parte estética da escada temos um importante ajuste que deve ser realizado, que é atender as orientações da NBR 9050 – Acessibilidade em edificações. Aqui vou ser mais objetivo para ensinar este ajuste mas se quiser conferir em detalhes vou deixar o link do artigo completo:
ESCADAS x FÓRMULA DE BLONDEL x ABNT
No Revit vá até a aba Arquitetura e no painel Circulação clique em Escada.

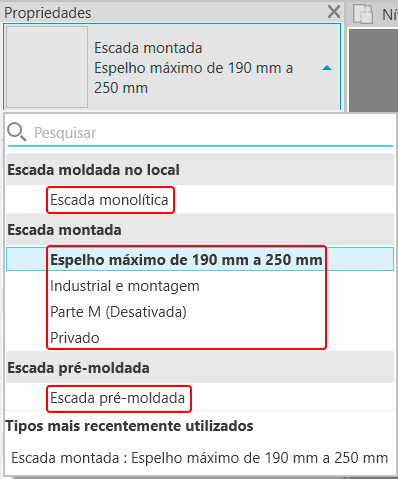

Ágora vá até a paleta Propriedades e selecione o tipo de escada desejado. Vou utilizar a Escada montada > Espelho máximo de 190mm a 250mm.

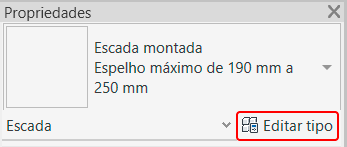

Em seguida clique em Editar tipo.

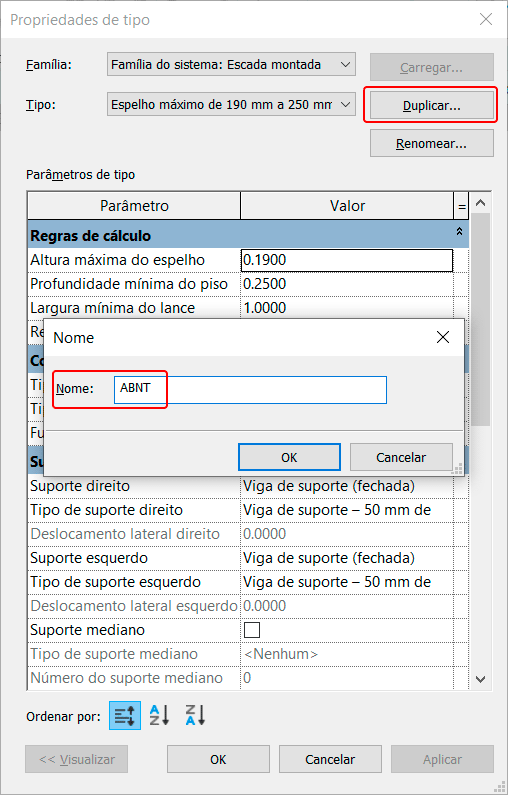

Na janela Propriedades de tipo clique em Duplicar e defina um nome adequado. No meu caso vou definir como ABNT.
Agora vamos até o campo Regras de cálculo e clicamos em Editar.

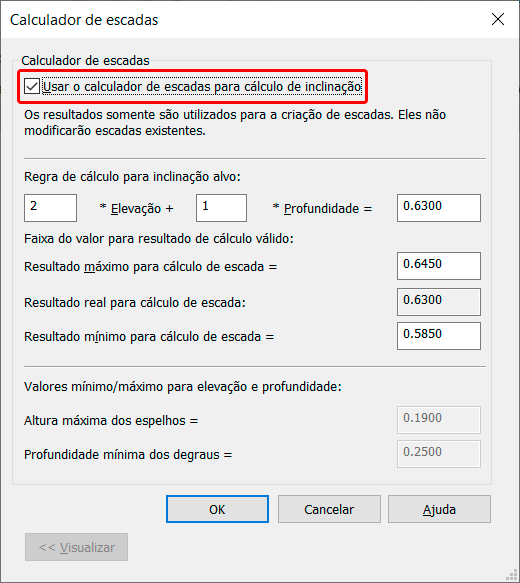

Na janela Calculador de escada o primeiro passo é marcar a caixa Usar calculador de escadas para cálculo de inclinação.
Em seguida vamos trabalhar com os valores adequados para a regra de cálculo, lembrando que segundo a norma precisamos que a escada tenha os seguintes valores:
- O piso (P) deve ter entre 28 e 32 cm.
- O espelho (E) deve ter entre 16 e 18 cm.

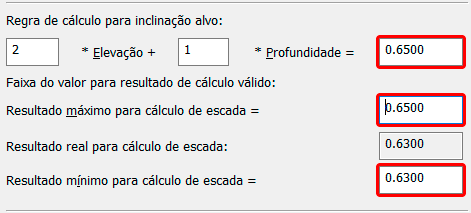

Sendo assim precisamos definir os valores do campo Regras de cálculo para inclinação do alvo como:

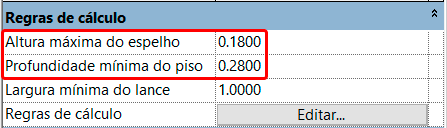

Com isso temos a primeira etapa de configuração da nossa escada no padrão ABNT. Pode clicar em Ok. De volta a janela Propriedades de tipo vá até o campo Regras de cálculo. Aqui precisamos ajustar os campos conforme abaixo:
- Altura máxima do espelho: 0,18m
- Profundidade mínima do piso: 0,28m
Com isso a nossa escada já está dentro dos padrões que a NBR 9050 exige. Pode clicar em Ok para finalizar.
Um detalhe importante é que as configurações que realizamos aqui atendem para a criação de uma escada linear (reta), então para a nossa escada em espiral ainda precisa de atenção para que os degraus tenham no mínimo 5cm de profundidade no ponto mais estreito.
Não existe um “truque” para fazer isso mas alguns cuidados na etapa de criação da escada podem ajudar. Observe o seguinte, quando criamos uma escada em espiral, por padrão, a dimensão do raio dela é definida a partir do centro da escada até o centro do lance de degraus.
Você pode alterar isso na Barra de opções, no campo Linha de localização, mas observe que não temos uma opção para centro.
Isso acontece porque ao criar uma escada é possível inverter o seu sentido.
Como assim?
Imagine que você configurou uma escada para que ela tenha guarda-corpo apenas do lado externo, mas quando você foi criar a escada o guarda-corpo ficou do lado interno. Para inverter basta pressionar a tecla espaço.

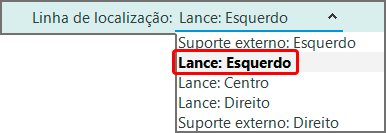

Desta forma você pode escolher as opções Lance: Esquerdo ou Lance: Direito. Vou escolher a opção Lance: Esquerdo.
Agora ao clicar para iniciar a criação da escada a medida de raio é iniciada a partir do lado esquerdo do lance de degraus, no meu caso na parte interna. Caso o seu tenha ficado do lado externo, basta pressionar espaço para corrigir.

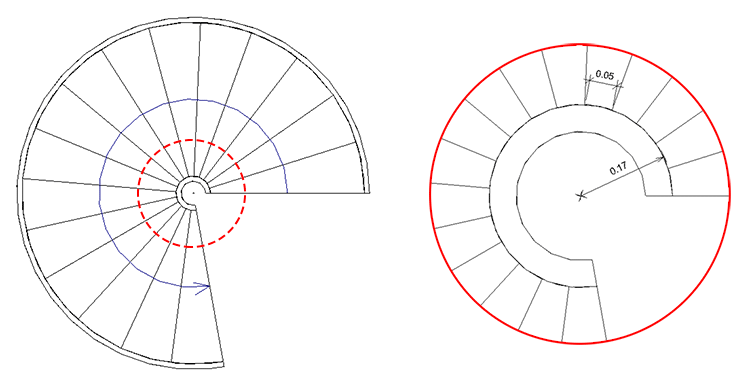

Como o dimensionamento dos degraus se dá por uma fórmula, o dimensionamento dos degraus pode variar, mas se o raio interno da sua escada for de pelo menos 0.16m (16 centímetros) a profundidade mínima do degraus fica em torno de 5cm, o valor mínimo recomendado.
Desta forma temos uma escada em espiral atendendo a todas as normas de segurança.
Conclusão
Escadas em espiral são amplamente utilizadas em projetos otimizando o uso dos espaços e podem ser criadas de forma eficiente, compacta e totalmente seguras.
