Exibir / Remover linhas ocultas no Revit é um recurso que permite que elementos que estão fora do seu campo de visão seja exibidos com linhas tracejadas. Aprenda agora!
Em muitos projetos é comum a necessidade de representar elementos que ficaram ocultos em relação ao nosso campo de visão, onde podemos representar suas “arestas ocultas“.
O que são arestas ocultas?
Linhas ocultas
Conforme a NBR 16861 – Desenho técnico – Requisitos para representação de linhas e escrita, devemos utilizar linhas tracejadas para representar “contornos e arestas não visíveis”.
Arestas ocultas são as linhas que compõem a geometria que ficam fora do nosso campo de visão, então podemos recorrer a linhas tracejadas para representá-las. A forma mais simples de compreender este conceito é imagina um cubo.

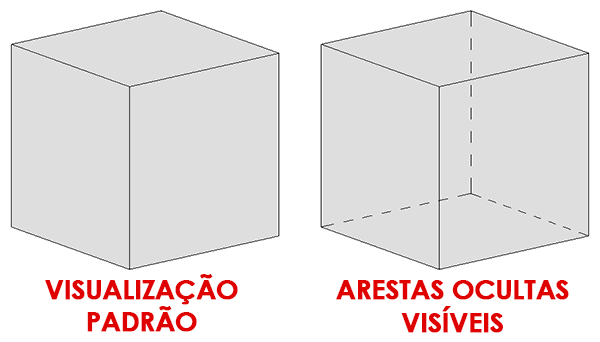

A exibição padrão de um cubo permite apenas a visualização das arestas visíveis, já em uma visualização com arestas ocultas ativadas, todas as arestas que estão fora do nosso campo de visão serão exibidas com linhas tracejadas.
Em qualquer projeto temos um volume muito grande de elementos, onde é muito comum alguns deles ficarem “ocultos”, não sendo possível visualizá-los corretamente.
Desta forma podemos configurar a visualização da nossa vista para que a função de exibir linhas ocultas seja ativada. Vamos entender como isso funciona.
Mostrar linhas ocultas no Revit

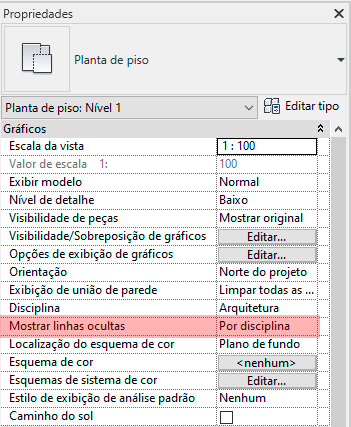

Na paleta de Propriedades do Revit temos um campo chamado Gráficos, onde temos o campo Mostrar linhas ocultas.
No campo Mostrar linhas ocultas temos basicamente três opções:
- Nenhum: desabilita a visualização das linhas ocultas.
- Por disciplina: De acordo com o tipo de disciplina as linhas ocultas são exibidas.
- Todos: Exibe as linhas ocultas de todos os elementos presentes na vista.
A opção Por disciplina que o campo Mostrar linhas ocultas se refere é o campo logo acima, com o nome Disciplina, que define qual a disciplina está ativa para a vista atual.
Em todas as vistas o valor padrão para o campo Mostrar linhas ocultas é Por disciplina, onde temos os seguintes resultados conforme a disciplina escolhida:
- Arquitetura ou Coordenação: Não exibir linhas ocultas.
- Estrutural: Exibir linhas ocultas.
- Mecânica, Elétrica ou Hidráulica: Exibir linhas ocultas.
Importante lembrar que esta configuração é exclusiva desta vista, ou seja, as demais vistas (plantas, cortes, elevações, 3d etc.) permanecem sem alteração.
Se quiser saber mais sobre as disciplinas do Revit confira esse artigo completo que fiz sobre este recurso:

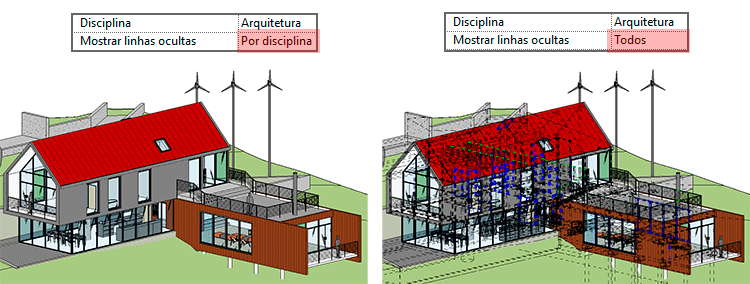

Quando alteramos o campo Mostrar linhas ocultas para Todos, absolutamente todas as linhas ocultas de todos os elementos da vista são exibidos.
Em uma vista simples não chega a ser um problema, mas em vistas com muitos elementos, por exemplo, vistas 3D, o resultado pode ser bem caótico.

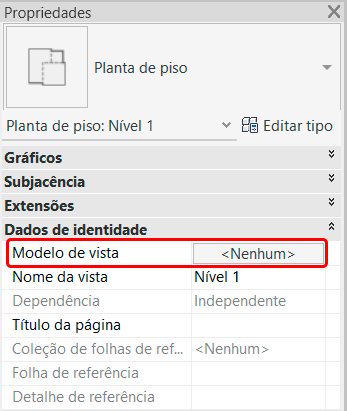

Você também pode configurar a opção de Mostrar linhas ocultas dentro de um Modelo de vista. Basta ir no painel Propriedades e clicar em Modelo de vista.

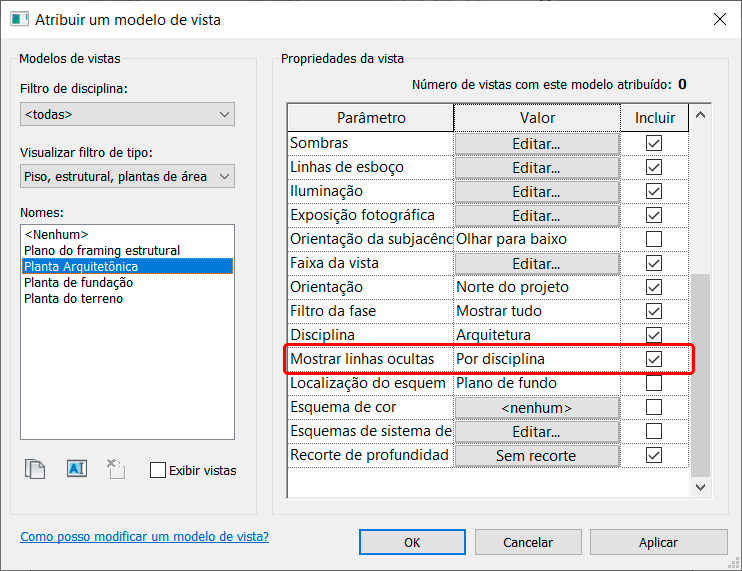

Na janela Atribuir um modelo de vista basta selecionar ou criar um novo modelo e no campo Propriedades da vista alterar como o campo Mostrar linhas da vista deve se comportar.
Não sabe trabalhar com modelos de vista? Confira este artigo completo sobre esta ferramenta:
Quando alteramos a opção Mostrar Modelo da vista, todos os elementos da vista são afetados, mas e se eu quiser escolher quais elementos terão as linhas ocultas exibidas?
Exibir linhas ocultas / Remover linhas ocultas
Para controlar individualmente a exibição de linhas ocultas de determinados elementos do seu projeto você pode ir até a aba vista e no painel Gráficos temos as opções Exibir linhas ocultas e Remover linhas ocultas.

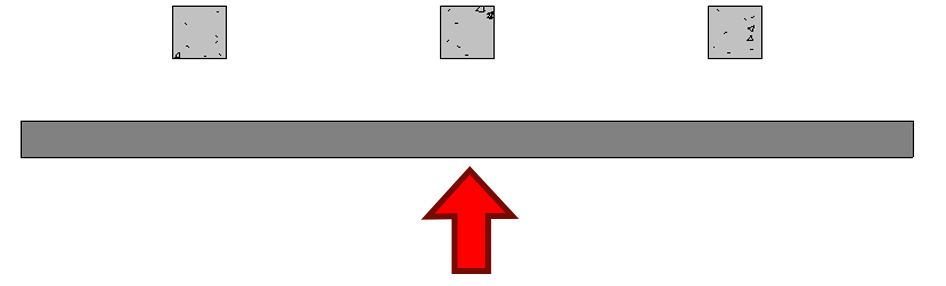

Para apresentar estas ferramentas vou criar uma situação simples onde temos uma parede com três pilares atrás dela.

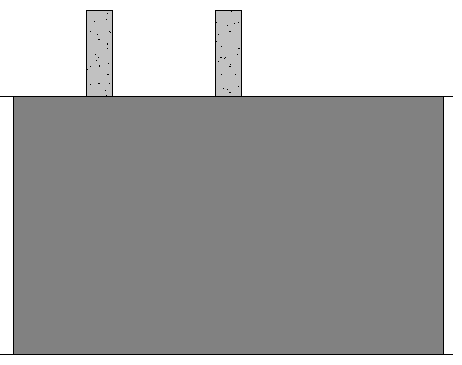

Quando alteramos a visualização deste projeto para uma elevação frontal percebemos que os pilares tem diferentes alturas e que suas arestas ocultas não estão ativadas.
Para habilitar a visualização das linhas ocultas desta vista basta ir até a aba Vista, clicar na ferramenta Exibir linhas ocultas e em seguida clicar primeiro na parede e em seguida no pilar que você deseja ativar a visualização das linhas ocultas.
Quando você tiver múltiplos elementos para exibir, após ativar a ferramenta você pode ir até a Barra de opções e marcar o campo Seleção múltipla e em seguida o processo é o mesmo, clique na parede e em seguida nos elementos que você deseja ativar a visualização das linhas ocultas.
Mas e aquele pilar menor? Eu não consigo clicar nele!

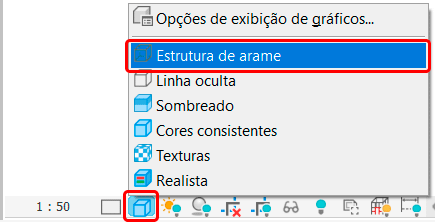

Quando o elemento está totalmente oculto, você precisa alterar o Estilo visual da vista para Estrutura de arame.
Isso é necessário para que seja possível clicar nos elementos ocultos. Após fazer isso basta alterar o Estilo visual para o de sua preferência.

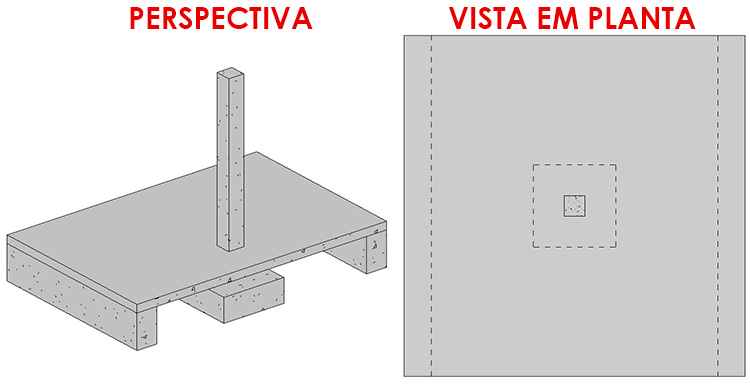

No exemplo acima utilizei uma vista em elevação, mas obviamente também podemos fazer isso em um piso.
Um outro aspecto é que este recurso também funciona em vistas 3D.
Eu não gostei do espaçamento da linha tracejada, tem como mudar?

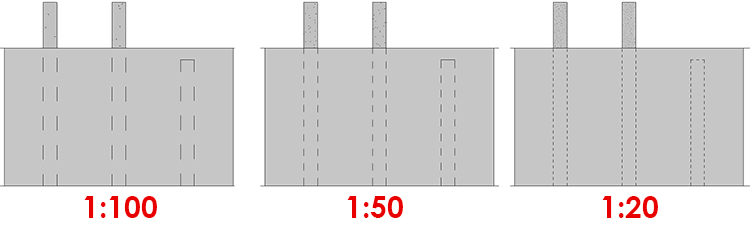

O espaçamento da linha está ajustado conforme a escala escolhida para a vista, desta forma escalas maiores terão traços maiores, escalas menores terão traços menores.
Conclusão
Exibir ou remover linhas ocultas é um processo simples porém fundamental para a correta representação gráfica do seu projeto.
