Explodir blocos Minsert no AutoCAD costuma ser um problema para diversos profissionais, mas a solução é muito simples. Aprenda agora!

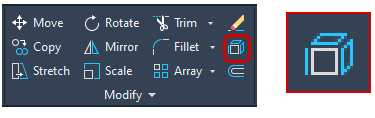

Uma situação muito comum em qualquer projeto é a necessidade de se explodir um Bloco, que em uma situação normal basta utilizar o comando Explode.
Mas em alguns casos o que deveria ser uma tarefa simples pode virar um pequeno “pesadelo”, pois o AutoCAD informa que não é possível explodir o bloco.
Para situações convencionais temos algumas soluções, como já apresentei em uma publicação que vou deixar o link logo abaixo:
BLOCO NÃO EXPLODE, APRENDA COMO RESOLVER
Porém temos alguns casos que não é possível nem explodir e nem editar o bloco, de forma que as soluções tradicionais não funcionam. Geralmente isso acontece quando o bloco foi gerado através do comando Minsert.
Comando Minsert
O comando Minsert permite inserir um bloco múltiplas vezes de forma similar ao comando Array, organizando as cópias em linhas e colunas.
Por se tratar de um comando antigo, não temos um botão para ativá-lo, sendo assim temos que digitar seu comando via linha de comando, basta digitar Minsert.
Para demonstrar a ferramenta vou usar um cadeira simples.
Esta ferramenta Minsert vai fazer algumas perguntas, sendo que todas elas serão respondidas na linha de comando, então é importante responder corretamente as perguntas em cada etapa.

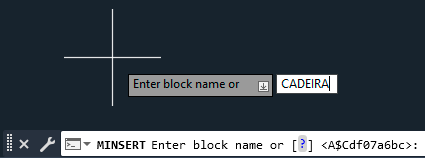

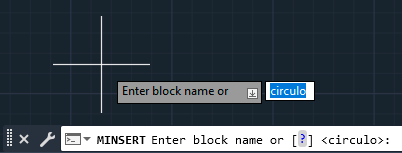

Ao digitar Minsert a ferramenta vai pedir o nome do Bloco, então você deve digitá-lo corretamente. Cuidado com a questão de acentos, letras maiúsculas e minúsculas.

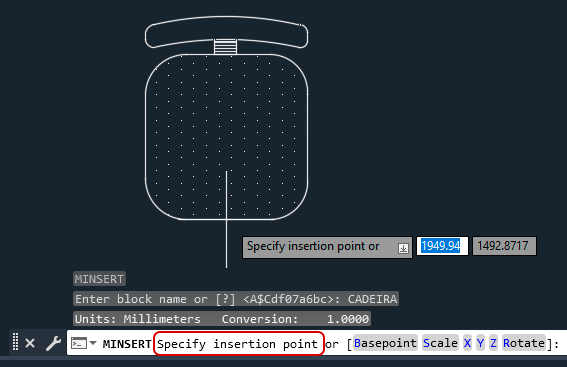

Ao pressionar enter a cadeira será exibida junto do cursor do mouse. Mas observe que temos uma nova pergunta Specify insertion point (especifique o ponto de inserção). Nesta etapa você deve clicar no local onde você deseja iniciar as cópias.
Após clicar precisamos informar o fator de escala em X, recomendo não fazer alterações nesta etapa, desta forma você pode simplesmente pressionar enter e pular para a próxima etapa.
Em seguida será solicitado o fator de escala em Y, pode pressionar enter também.

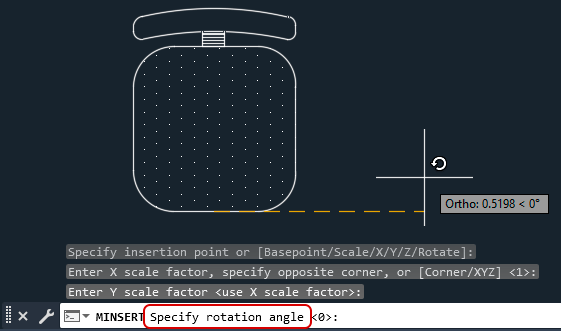

A próxima etapa é confirmar se o bloco terá alguma rotação. Caso não tenha pode pressionar enter também.

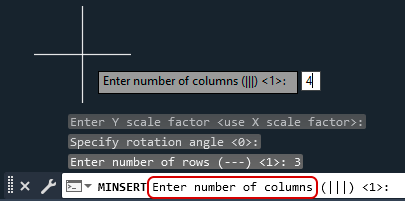

Agora chegamos em uma etapa importante. O Minsert vai organizar as cópias em linhas e colunas, logo, nesta etapa precisamos identificar a quantidade de colunas que serão organizadas as cópias. Vou definir como 3 colunas.

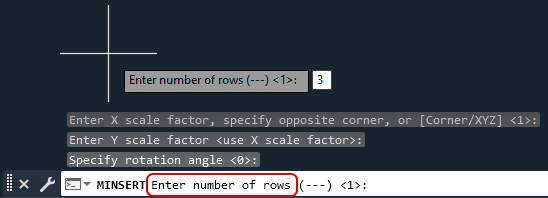

Em seguida precisamos definir a quantidade de linhas. Vou definir o valor como 4.

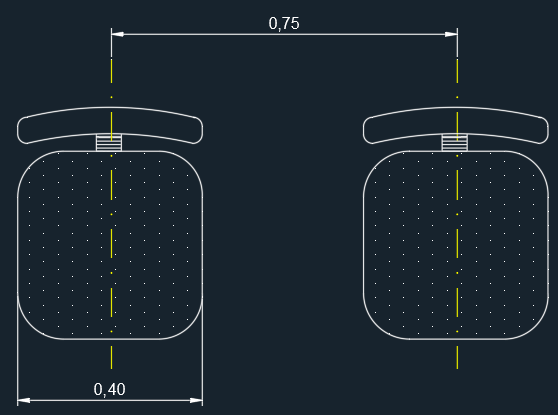

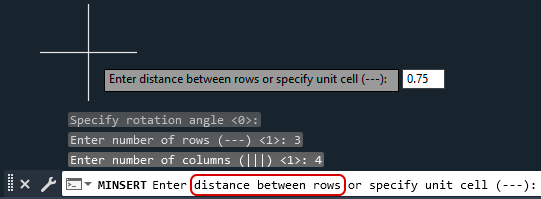

Agora precisamos definir a distância entre as colunas. Aqui é importante você entender que não é o valor de espaçamento entre os blocos, mas sim uma “linha imaginária” a partir do ponto de inserção, então ao utilizar um valor como, por exemplo, 0,75 ficará como na imagem abaixo:
Observe que o valor não é entre as cadeiras, mas sim entre o “bloco” em si.
Em seguida temos que definir o espaçamento entre as linhas. Vou usar 0,75 novamente.

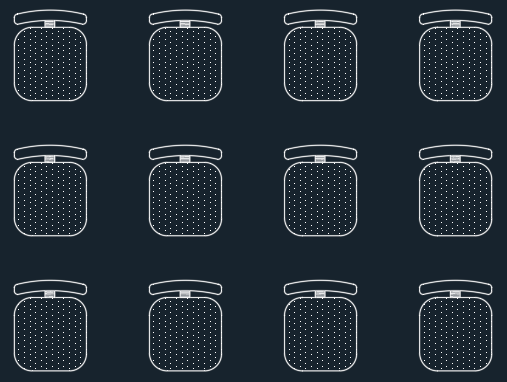

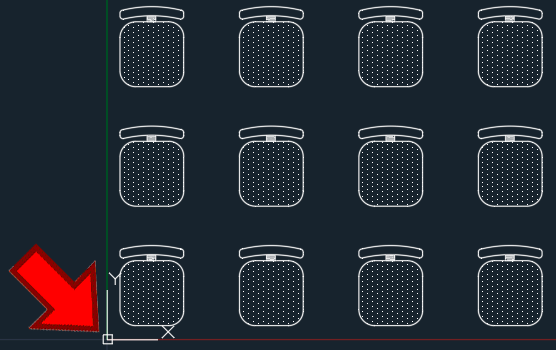

Pressionando enter conseguimos (finalmente) finalizar o processo e já podemos conferir o resultado.

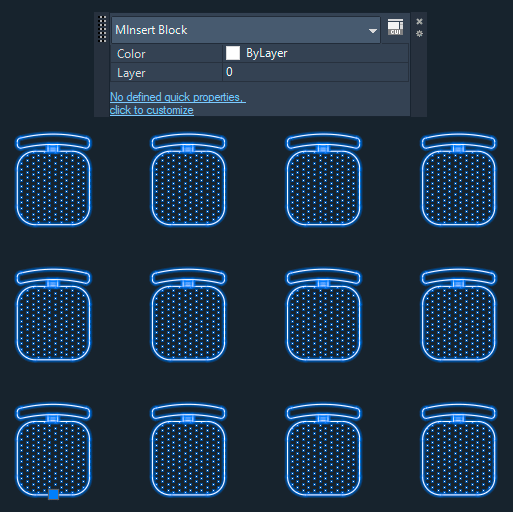

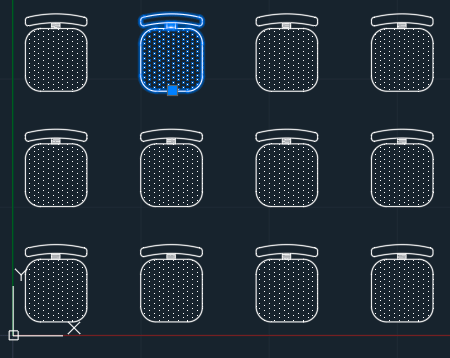

O resultado é basicamente um Array, porém se você clicar sobre este conjunto que foi criado e olhar suas Propriedades, o que temos é um Minsert.
O problema aqui nem é a dificuldade para se criar este conjunto, mas sim a sua edição que é bloqueada. Não conseguimos editar este conjunto ou mesmo explodir. Situação bem problemática quando precisamos fazer alterações.
Mas existe uma solução, vamos conferir.
Como explodir um bloco Minsert
Uma das opções é copiar este bloco para um novo arquivo e salvar o arquivo. Tome cuidado para posicionar o Minsert próximo a coordenada 0,0,0 do AutoCAD.

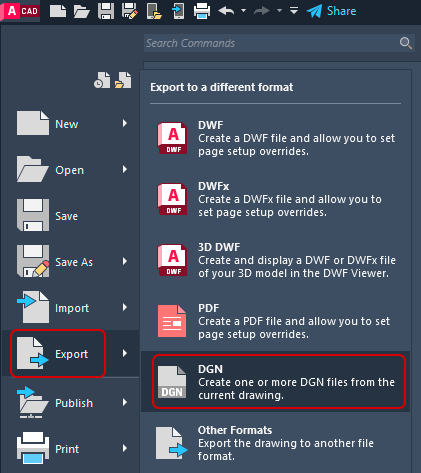

No arquivo atual vá até o canto superior esquerdo da tela, clique no Application menu (“A” vermelho”), vá ao campo Export e clique em DGN.

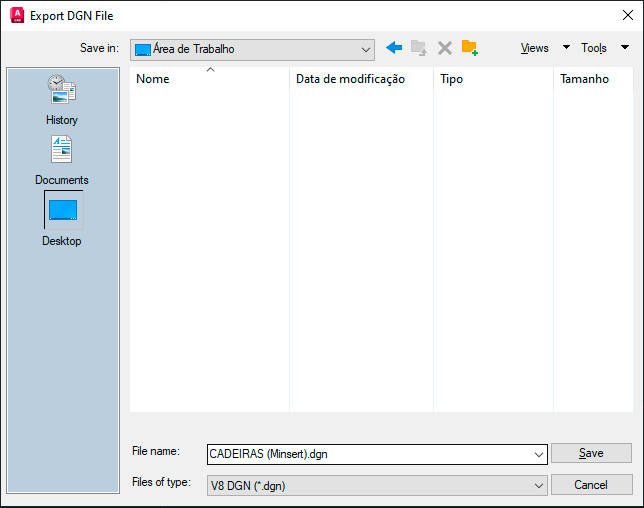

Na janela Export DGN file escolha um local para salvar o seu arquivo que agora terá extensão DGN.

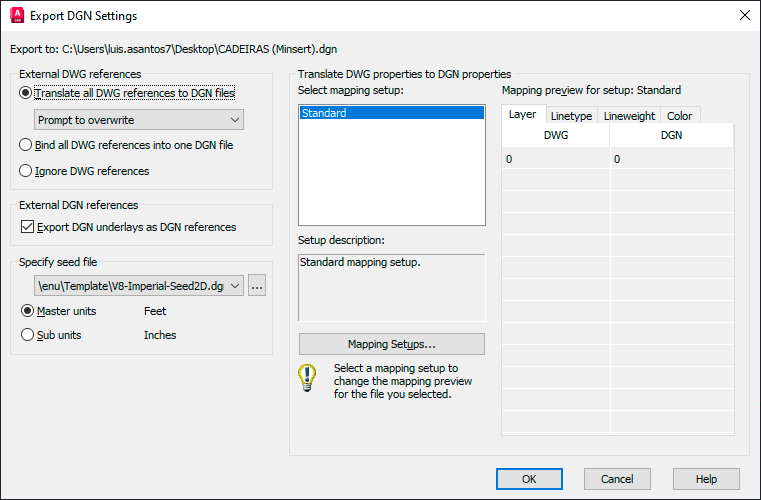

Na janela Export DGN settings não precisa fazer alterações, pode clicar em Ok.
Agora Vá até a aba Insert, dentro do painel Import clique embaixo do ícone PDF import e selecione Import DGN.

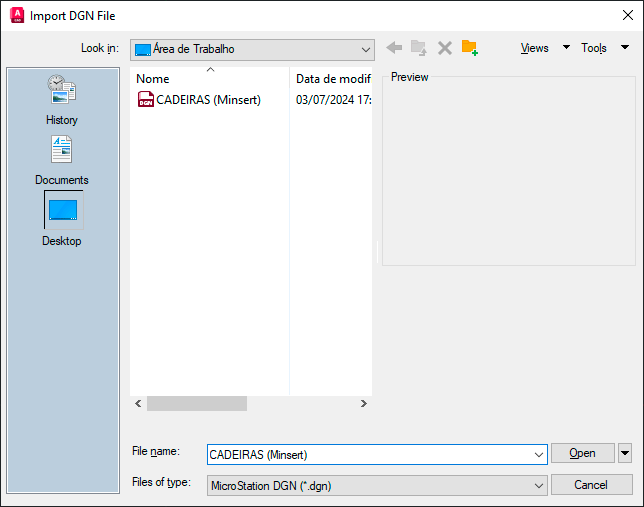

Na janela Import DGN File, localize o seu arquivo e clique em ok.

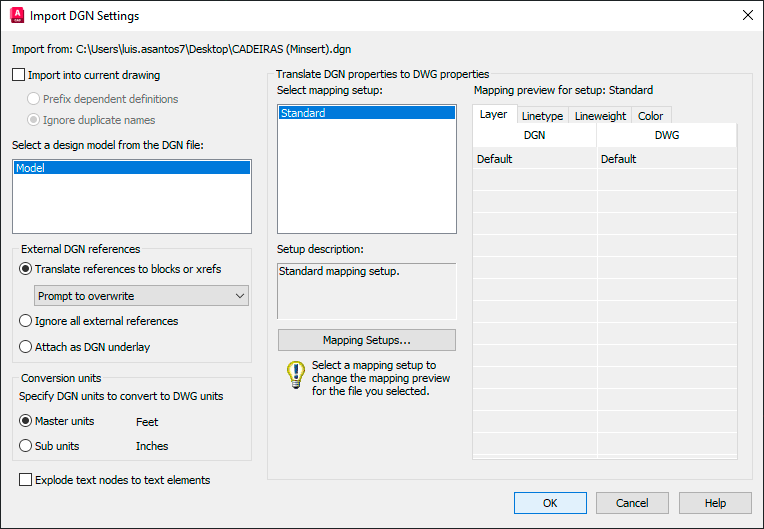

Na janela import DGN Settings você não precisa fazer alterações, pode clicar em Ok.
Um novo arquivo será aberto com o seu arquivo DGN, porém agora ele é um formato DWG. Agora você pode usar o comando Explode. Perceba que o bloco explode normalmente. Agora basta copiar o que precisa do bloco e continuar trabalhando.
Conclusão
Explodir blocos Minsert é uma ferramenta antiga que pode causar alguma dor de cabeça, principalmente quando precisamos explodir. Mas existe uma solução.
