A ferramenta região do AutoCAD permite a criação de uma única geometria fechada, que pode conter círculos e outros formatos internos, sendo possível inclusive combinar diferentes regiões para obter outros formatos. Aprenda agora!
Quando estamos desenvolvendo um projeto no AutoCAD utilizamos diversas formas geométricas, como linhas, arcos, círculos, etc. Ao final objetos a figura desejada.

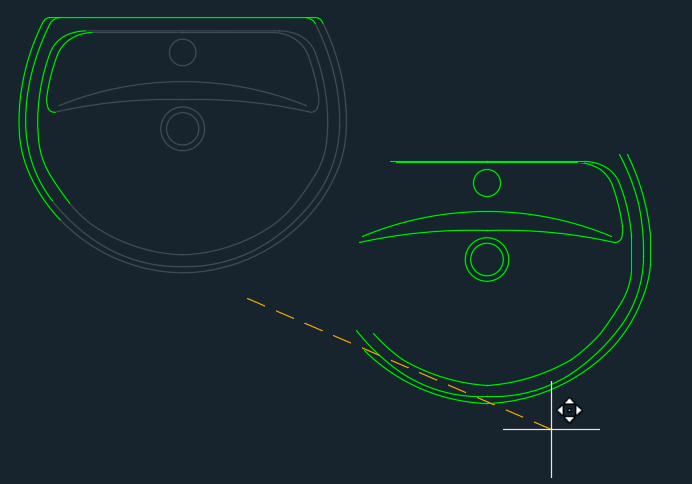

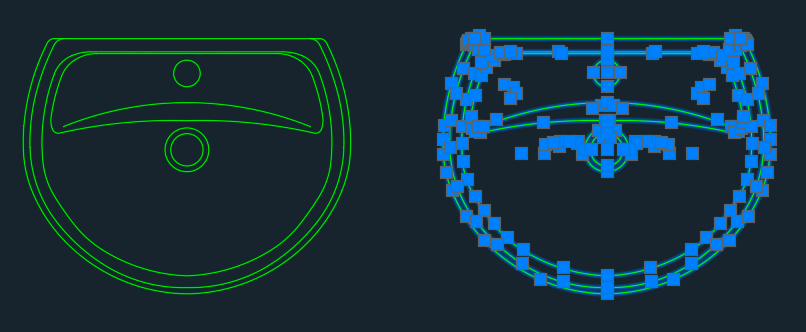

Porém quando este objeto precisa ser movido ou editado é importante que todos os elementos sejam selecionados, o que exige um certo grau de cuidado, pois se deixarmos de selecionar um objeto que seja a nossa figura começa a “desmontar”.
De acordo com o tipo de geometria, podemos recorrer a ferramentas como Block ou Group, porém a geometria fica “bloqueada” para edição, não sendo possível juntar duas ou mais geometrias e criar uma forma totalmente nova.
Mas isso é possível através da ferramenta Region.
Crie regiões com o comando Region

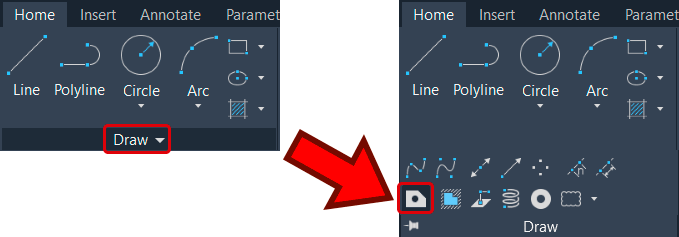

O comando Region pode ser acessado na aba Home, clicando no título do painel Draw e acessando seu sub-menu, onde temos além de outras ferramentas a opção Region.
Vou começar com algumas formas simples, depois testaremos com formas mais elaboradas para que você possa entender como a ferramenta funciona, os benefícios e algumas limitações deste recurso.

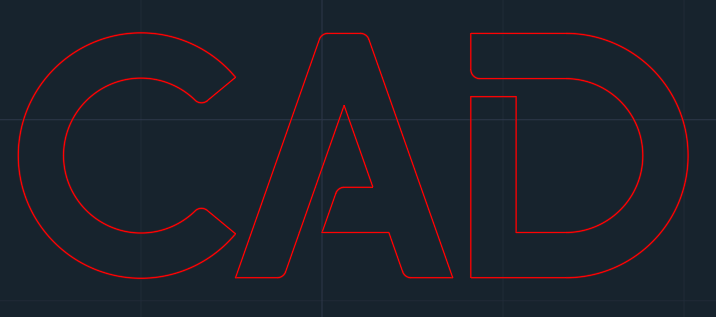

Como exemplo vou pegar uma parte do logo QualifiCAD, no caso a palavra CAD (sim, eu fiz o estudo do logo do site no AutoCAD, rs!).

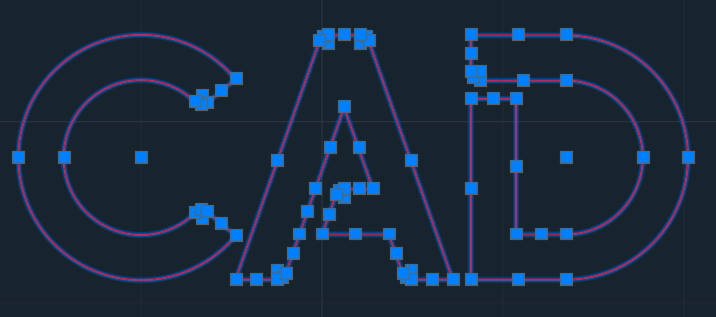

Observe que temos três “conjuntos” de linhas, sendo um para cada letra. Quando selecionados podemos visualizar toda a geometria que foi necessária para chegar neste resultado.
Aqui é importante entender que para gerar uma região, precisamos de um perímetro fechado, ou seja, ao utilizar o comando Region, teremos 3 regiões fechadas.
Para conferirmos o resultado vou fazer uma cópia para o lado e aplicar o comando Region em apenas um deles. O processo é muito simples, basta clicar na ferramenta Region, selecionar toda a geometria e pressionar Enter.
Visualmente você não vai notar muita diferença, mas as três “letras” foram transformadas em Regions, sendo que são três regions independentes. Um outro detalhe que não é visível no modo de exibição tradicional é que não temos apenas linhas mas uma “face” dentro da Region.
Esta face só pode ser visualizada se o modo de exibição da vista for alterado, para isso vá até o Viewport control (área de trabalho, canto superior esquerdo) e altere para um modo como conceptual ou shaded).
Vou deixar a cópia que não foi convertida em Region ao lado para você perceber a diferença. Orbitando em 3D também ajuda a perceber a face que preenche a região.
De certa forma, uma região no AutoCAD é um elemento 3D, tanto é que ao utilizar ferramentas 3D, como a Extrude, conseguimos gerar um sólido a partir de uma região, já com linhas o máximo que conseguimos são shapes.
Importante lembrar que uma região não é editável, isto é, você não vai mais conseguir alterar a sua forma.
Mesmo sendo uma superfície preparada para a modelagem 3D, temos diversas vantagens do seu uso no 2D, a começar pela possibilidade de Unir, subtrair e interseccionar formas.
Union region – Unir região
O AutoCAD permite que você consiga realizar a operação de união de regions utilizando a ferramenta Union, que apesar de sua ferramenta só ficar disponível nos modos 3D Basics e 3D Modeling, podemos acessar a ferramenta via o atalho Union.
O aspecto mais interessante da ferramenta Union é que podemos unir geometrias que estão encostadas ou separadas, que mesmo sem o “contato” o AutoCAD entende os elementos como um único objeto.
Subtract region – Subtrair região
O AutoCAD também permite subtrair regiões, criando uma forma totalmente nova, porém para este caso precisamos que as geometrias estejam encostadas.
Desta forma é possível criar novas geometrias com recortes, dentes ou mesmo furos, que apesar de não ficarem encostados na borda da geometria o AutoCAD reconhece a forma como um único objeto.
O processo é bem simples, basta digitar Subtract e pressionar Enter para ativar a ferramenta, em seguida você deve selecionar a geometria que “fica” no desenho e pressionar enter e por fim selecionar as geometrias que serão “removidas” e pressionar enter novamente.
Intersect region – Intersecionar região
O AutoCAD também permite criar a intersecção entre regiões, permitindo criar formas ainda mais elaboradas das geometrias do seu projeto.
Para o correto funcionamento da ferramenta Intersect, também precisamos que as geometrias estejam encostadas.
Criar regiões com boundary

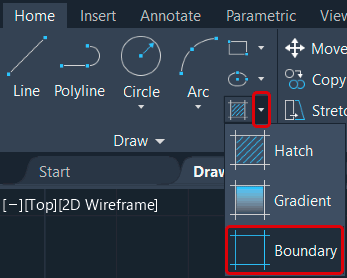

Um jeito muito rápido para criar uma region complexa aproveitando linhas do próprio projeto é utilizar a ferramenta Boundary. Esta ferramenta esta disponível na aba Home, dentro do painel Draw. Basta acessar o botão lateral da ferramenta Hatch para localizá-la.
A ferramenta Boundary já foi apresentada em outra publicação, se quiser conferir em detalhes basta acessar o link abaixo:
CRIAR POLYLINES FECHADAS COM BOUNDARY

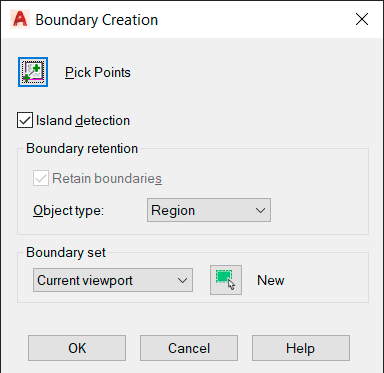

Ao clicar na ferramenta Boudary será exibida a janela Boundary Creation.
A ferramenta funciona de forma similar ao comando Hachura, porém ao invés de preencher o espaço com um padrão de linhas é criado uma polyline ou uma Region com o formato da área detectada.

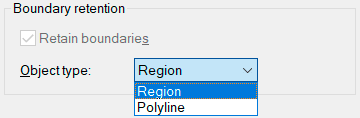

Como queremos usar o Region precisamos alterar o campo Object type para a opção Region.
Em seguida basta clicar na área que você deseja criar a região e pressionar Enter.
Desfazer região

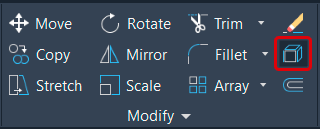

Uma dúvida comum é como desfazer uma região para que ela volte a ser um conjunto de linhas. O processo é mais simples do que você imagina, basta usar o comando Explode.
Com isso a região volta a ser um conjunto de linhas, sendo possível fazer edições conforme a sua necessidade.
Conclusão
O comando Region permite criar formas fechadas que podem ser personalizadas através dos comandos union, subtraction ou intersection, gerando novas geometrias ainda mais complexas de forma muito simples e rápida.
