Fixar e desafixar é um dos recursos mais simples do Revit, porém oferece um excelente controle dos elementos do seu projeto. Aprenda agora!
A ferramenta Fixar é aquele “alfinete” que permite bloquear a movimentação ou alteração de um elemento do seu projeto. Com essa descrição o que nos vem a mente é:
“Ok, já entendi como funciona, vamos para a próxima ferramenta!”
Mas se você prestar a devida atenção este ícone aparece de diversas formas dependendo do contexto, o que deixa claro que tem mais recursos a serem explorados do que imaginamos. Vamos entender melhor estes recursos.
Fixar objetos

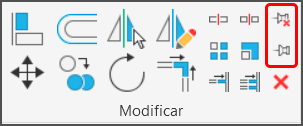

A ferramenta Fixar e a Desafixar, também chamado de PIN está disponível na aba Modificar, dentro do painel Modificar.
O seu uso é extremamente simples, onde basta selecionar o objeto desejado e clicar no ícone Fixar e imediatamente um pequeno “alfinete” é exibido indicando que o elemento está fixado.
Você pode inclusive selecionar múltiplos objetos e ativar a ferramenta fixar que todos eles serão fixados, porém cada um deles receberá seu “alfinete” de forma independente.

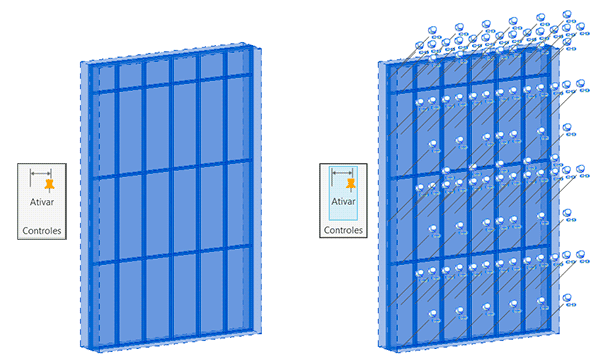

A partir do Revit 2023 é possível controlar a exibição dos alfinetes ao selecionar múltiplos objetos. Este recurso está disponível na aba Modificar, painel Controles.
Isso é bem útil quando temos um volume muito grande de elementos fixados, como em uma parede cortina, por exemplo.
Porém quando o controle de exibição não está ativo, o Revit só exibe o alfinete quando um único objeto é selecionado, então quando precisar identificar se múltiplos elementos estão fixados lembre-se de ativar o Controle de exibição.
Desafixar objetos
Desafixar objetos também é muito simples, porém temos dois “modos” de desafixar um objeto, que podemos chamar de desafixar temporário e desafixar permanente.
Como assim?

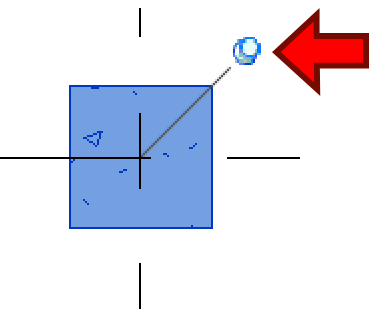

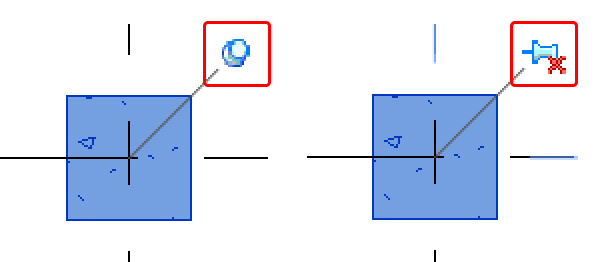

Quando selecionamos um objeto fixado um alfinete é exibido, de forma que se clicarmos sobre este alfinete o objeto é desafixado, porém observe que o alfinete continua lá.
Quando desafixamos um objeto clicando diretamente no seu alfinete o Revit entende como um “desafixar temporário” onde foi necessário fazer alguma modificação rápida e ao finalizar vamos fixar o objeto novamente.

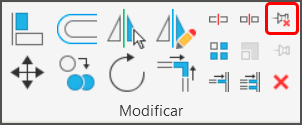

Para desafixar definitivamente você deve usar o botão desafixar, que está disponível na aba Modificar, dentro do painel Modificar.
Clicando no botão Desafixar o alfinete é removido por completo, o que chamamos de “desafixar permanente”. Inclusive você pode selecionar múltiplos objetos e desafixá-los de uma vez só.
Uma detalhe importante dos ícones Fixar e Desafixar é que os seus ícones podem ser exibidos “acinzentados”.
Como assim?
Quando um dos ícones de Fixar e Desafixar não está disponível o Revit deixa ele na cor cinza, que podemos entender que sua função está bloqueada. Isso acontece apenas quando selecionamos algum objeto.
Nossa, isso parece confuso…

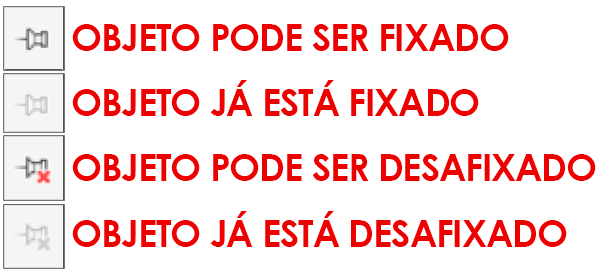

Na verdade não, a questão é que se o objeto já está fixado o botão Fixar vai ficar indisponível, afinal já está ativado. O mesmo vale para o botão desativar, se já estiver em uso também ficará indisponível. Na imagem abaixo fiz um “resumo” dos seus modos de exibição.
Selecionar objetos fixados
A configuração padrão do Revit permite que objetos, mesmo que fixados, possam ser selecionados, mas você pode “turbinar o bloqueio” de uma família, desligando a função Selecionar objetos bloqueados.

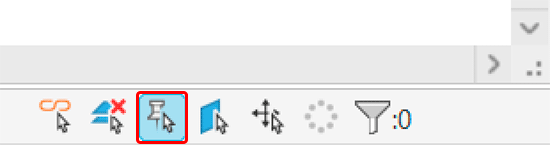

Para isso basta ir até o menu Barra de seleção (canto inferior direito da tela e clicar na opção Selecionar elementos fixados.
Após clicar sobre o ícone, será exibido um pequeno “X” sobre ele, indicando que a função selecionar objetos bloqueados foi desativada. A partir de agora você não consegue mais selecionar objetos bloqueados.
Caso precise selecioná-los, basta reativar esta opção.
Objetos com “alfinete e corrente”

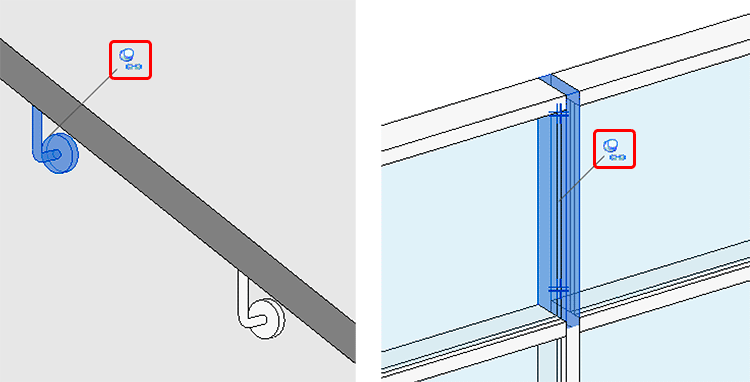

Você já deve ter observado que alguns objetos possuem além do ícone de alfinete um ícone de corrente.
O Revit permite que a maioria dos objetos do seu projeto sejam fixadas manualmente, isto é, você seleciona o objeto desejado e clica em Fixar, simples assim. Porém existem alguns elementos que são automaticamente fixados, como por exemplo paredes cortina e suportes de corrimão em paredes.
Isso acontece quando temos uma família “aninhada” que está parametrizada, onde ao realizar alterações na família principal, estes elementos são reposicionados ou redistribuídos. Vamos usar uma parede cortina como exemplo.
Observe que eu posso controlar a quantidade de colunas e travessas, de forma que o espaçamento, redistribuição e inclusive redimensionamento dos vidros é feita de forma automática.
Todos os montantes e vidros da parede cortina são famílias aninhadas, de forma que conseguimos facilmente personalizar a família. Se quiser saber mais sobre famílias aninhas no Revit vou deixar o link de um artigo completo que fiz sobre o tema:

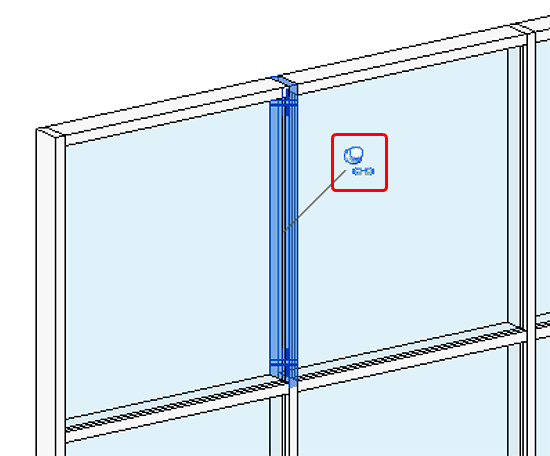

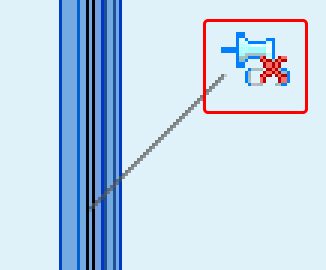

Para selecionar um dos elementos que compõem a família da parede cortina você pode utilizar a tecla Tab. Observe que estes objetos estão fixados, porém além do ícone de alfinete temos um ícone de “corrente” que indica que existe um “link de controle”.
Como assim um link?
A corrente indica que existe uma hierarquia onde alguns dos parâmetros da família aninhada são controlados pela família hospedeira.

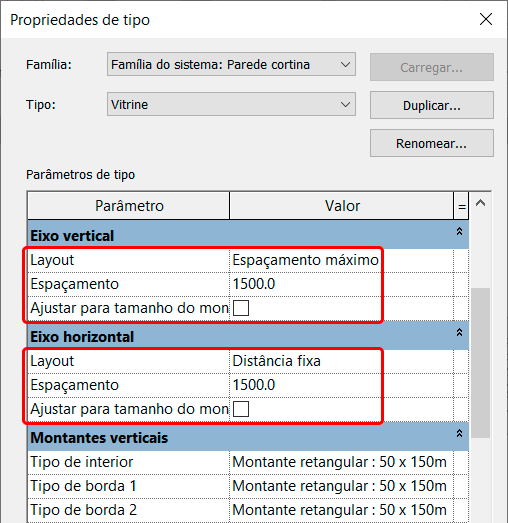

Voltemos a parede cortina. Os montantes e painéis de vidro estão hospedados (aninhados) na família parede cortina, onde podemos controlar a sua distribuição e, no caso dos painéis de vidro, seu dimensionamento através das Propriedades de tipo da família.
Quando selecionamos um objeto que tenha um “alfinete e corrente” algumas de suas propriedades podem estar bloqueadas, impedindo que ele sejam editadas, movidas ou mesmo excluir o objeto.
Entenda que, ao remover o alfinete, a corrente também é removida, o que indica que apesar de ganharmos maior flexibilidade na edição e personalização, perdemos alguns recursos, como por exemplo o controle paramétrico que a família hospedeira exerce.
Como assim?

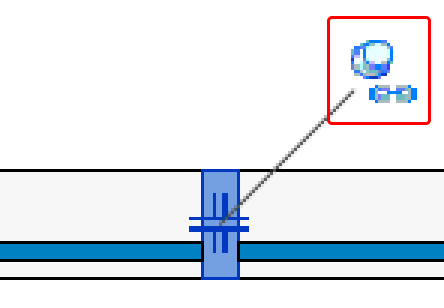

Por exemplo, vou selecionar um dos eixos da parede cortina e remover o “alfinete-corrente” dele. Observe que a partir de agora, não importa como eu altere o espaçamento dos eixos, o eixo que desafixei permanece no mesmo lugar.
Não é que você não possa remover um “alfinete-corrente”, tudo vai depender de contexto e necessidade, mas é sempre bom ao remover fazer alguns testes e entender os impactos da remoção.
Modificando elementos fixados
Apesar de soar meio contraditório, afinal se você fixou um elemento a ideia é justamente que ele não seja modificado, mas mesmo assim é importante entender o que acontece em alguns cenários e como você deve proceder.

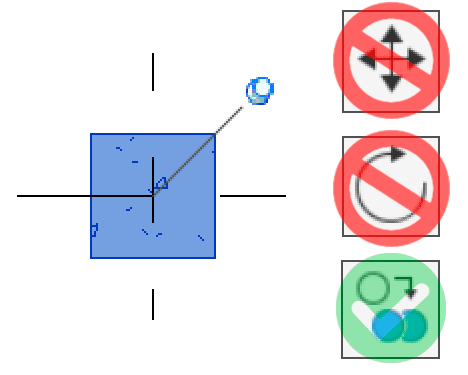

Um objeto fixado não pode ser movido ou rotacionado, porém você pode fazer cópias deste elemento sem nenhum tipo de problema.
Se você tentar mover ou rotacionar o elemento fixado o Revit exibe uma mensagem de alerta, informando que não é possível executar a ação, exibindo o objeto na cor laranja.

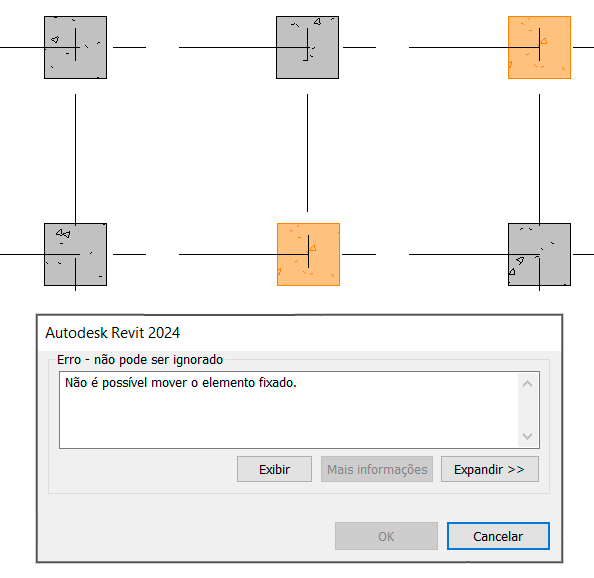

Porém uma situação muito comum é selecionarmos múltiplos objetos, onde basta apenas um deles estar fixado para o Revit exibir o mesmo alerta, exibindo o objeto ou objetos que estão fixados.
Percebemos aqui que: ou todos os objetos selecionados devem estar desafixados para poder executar a ação ou basta um item fixado para que a ação seja bloqueada.

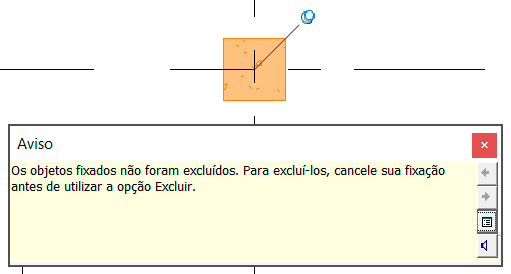

Outro ponto importante é que um elemento fixado não pode ser excluído. Caso você tente um alerta será exibido, informando que para excluir o objeto é necessário desafixá-lo.
Já quando múltiplos elementos são selecionados e você clica para excluir, os elementos não fixados são excluídos, porém os elementos fixados permanecem e recebemos o mesmo alerta.
Fixar x Paredes
A ferramenta fixar tem uma relação um pouco diferente com a ferramenta parede, onde ela pode se mostrar mais “forte”.

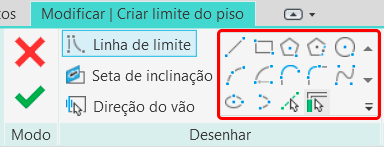

Pisos, telhados, forros e geometrias e alguns elementos dentro do Revit tem algo em comum, o processo de criação que abre um “modo croqui” onde precisamos fazer um desenho que representa o “limite” da geometria, através da aba Modificar | Criar limite.

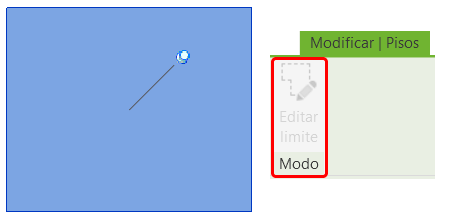

Quando fixamos esse tipo de família, além das restrições de mover, rotacionar ou excluir, seu modo de edição também é bloqueado.
A única exceção de edição e quando criamos a geometria utilizando a ferramenta Selecionar paredes, que permite que ao selecionar uma parede, o seu limite de núcleo seja utilizado como base para o início do piso.

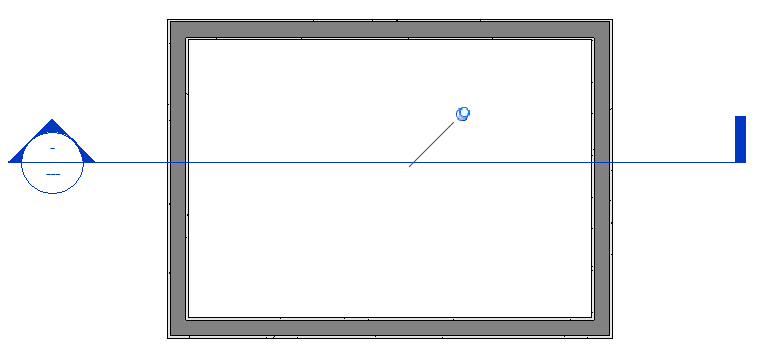

Quando uma geometria é criada com essa ferramenta, mesmo que você fixe ela, como por exemplo um piso, ao movimentar a parede o piso é atualizado. Desta forma percebemos que associações com paredes são mais fortes do que a ferramenta Fixar.

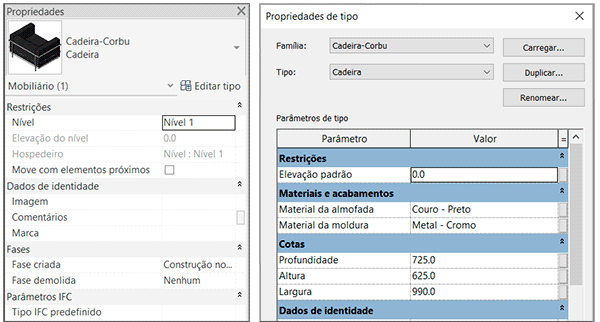

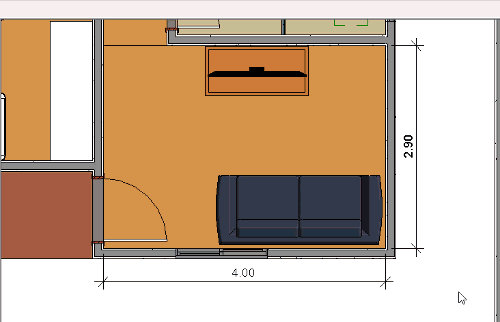

Uma outra situação envolvendo paredes envolve famílias de Mobiliário, pois elas tem uma opção dentro da aba de Propriedades que se chama “Mover com elementos próximos”, que nada mais é do que ao mover a parede, todo o mobiliário próximo será movido junto.
Se você fixar esse elemento ele ficará bloqueado para mover, rotacionar e ser excluído, mas ao mover a parede o objeto será movido junto. Novamente a parede se mostra mais “Forte” do que a ferramenta Fixar.
Fixar x Grupos
Ao fixar grupos o comportamento é o esperado, não podemos mover, rotacionar ou excluir, porém podemos editá-los.
A questão é que a partir do momento em que entramos no grupo, podemos fazer as alterações que quisermos, pois a ferramenta Fixar não tem efeito ali dentro, ou seja, o grupo é como se fosse uma “caixa” que mesmo que esteja fixa, o seu conteúdo pode ser modificado.
Fixar x Eixos, Níveis e Cortes

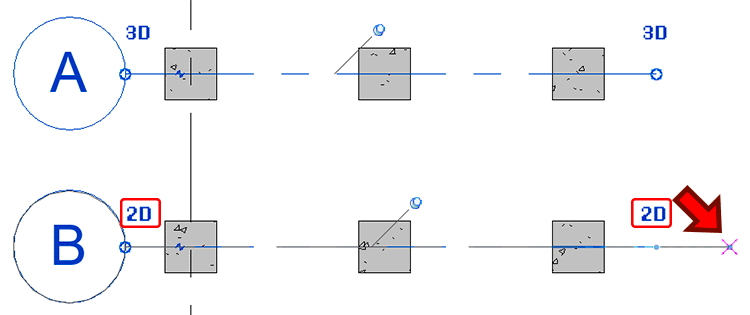

Quando fixamos Eixos e Níveis, além das restrições de mover, rotacionar e excluir, suas extensões 3D (comprimento) também ficam bloqueadas. Porém as extensões 2D ainda podem ter suas extensões alteradas.
Se quiser saber mais sobre a função 2D/3D dos eixos, expliquei esse recurso em detalhes no artigo abaixo:
Diferente dos Eixos e Níveis, ao fixar um Corte ele fica totalmente bloqueado, sua função 2D/3D deixa de ser exibida.
Fixar x Propriedades
Um aspecto importante é todo elemento presente no projeto está associado a um nível de piso, desta forma ao alterar a altura do nível, o elemento será movido junto.
Outro ponto importante é que parâmetros de Instância (Propriedades) ou Tipo (Editar tipo), em sua grande maioria, também ficam disponíveis para edição.
Fixar x Alfinete-corrente
Você deve ter percebido que o “alfinete-corrente” é um universo a parte, desta forma, ao Desafixar este tipo de elemento você não tem necessariamente “liberdade total” de edição.

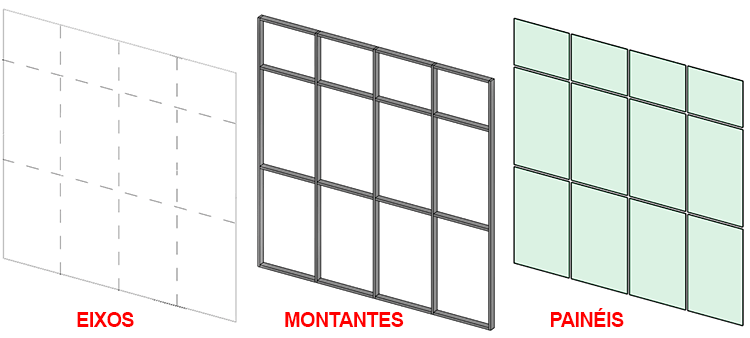

Na parede cortina temos três elementos fixados com “alfinete-corrente”, que são os eixos, montantes e painéis.
Cada um deles tem um diferente comportamento quando são desafixados:
- Eixos: Podem ser movidos mas não podem ser excluídos, mas dá para remover manualmente.
- Montantes: não podem ser movidos, mas podem ser excluídos.
- Painéis: Não podem ser movidos e nem excluídos, mas podem ser substituídos por um “painel vazio”.

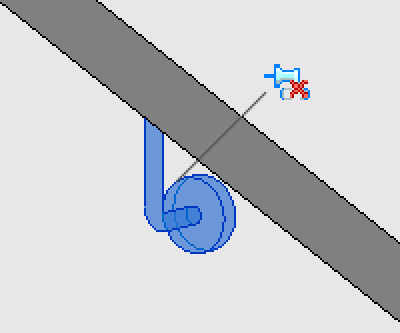

Já em um corrimão com suportes ao desafixar os suportes eles podem ser movidos ao longo da extensão do corrimão ou excluídos.
Conclusão
As ferramentas Fixar e Desafixar são extremamente versáteis mas existem algumas “camadas” em suas funcionalidades que todo profissional deve conhecer!
