Identificar ambientes no Revit é uma das ferramentas mais simples e rápidas para trabalhar, porém alguns tipos de ambientes podem gerar problemas, então aprenda agora como resolver!
Seu projeto esta pronto e você precisa identificar cada um deles colocando o nome correspondente e a metragem quadrada. No AutoCAD seria o momento de sacar a calculadora da gaveta e começar a fazer contas, porém no Revit não temos esse trabalho todo, basta ir até a aba Arquitetura e localizar o painel Ambiente e Área.
Então vamos entender como usar e resolver alguns problemas pelo meio.
IDENTIFICAR AMBIENTES
Vá até a aba Arquitetura e no painel Ambiente e Área e clique na ferramenta Ambiente.

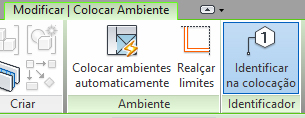

Perceba que ao clicar na ferramenta, somos direcionados a aba Modificar|Ambiente, que nos oferece duas opções: Colocar ambientes automaticamente e Realçar limites, além do painel Identificador com a opção Identificar na colocação.
Por padrão, a opção Colocar Ambiente Automaticamente já vem ativada, observe também, que junto do cursor do mouse temos um ícone retangular com a descrição Ambiente.

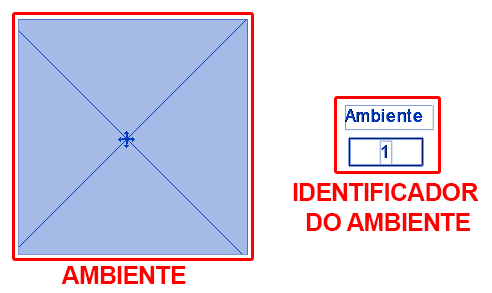

Aqui precisamos esclarecer alguns detalhes. Temos aqui duas famílias distintas. A primeira corresponde ao ambiente, a segunda corresponde ao identificador do ambiente.
Sem um ambiente não é possível inserir um identificador, já que as informações presentes no identificador correspondem ao ambiente. Essas informações podem ser configuradas e inclusive personalizadas, mas vamos entender um pouco mais antes de avançarmos.

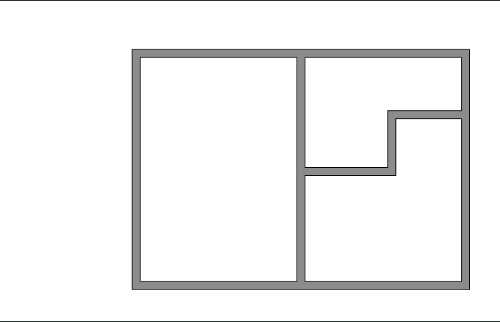

Para identificar um ambiente, o Revit tem uma regra muito simples: o ambiente precisa ser fechado ou que tenha algo que faça a função de delimitar o ambiente. A partir do momento em que você passar o mouse dentro de um ambiente fechado, perceba que a caixa retângular (azul) assume o formato do ambiente.

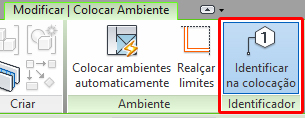

Outro detalhe é que por padrão o campo Identificar na colocação já vem ativado. Recomendo que mantenha assim, isso permite que ao inserir o ambiente, o mesmo já tenha seu identificador.

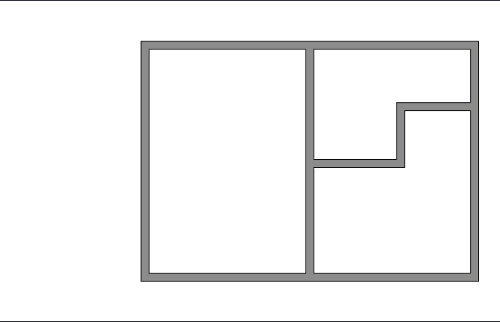

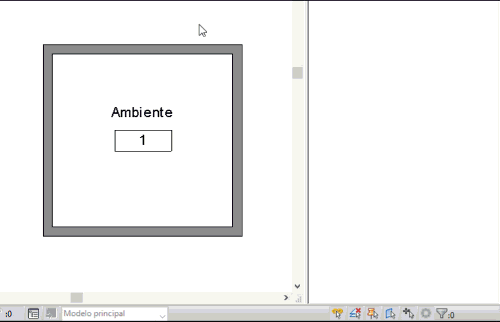

Para inserir um ambiente, basta mover o mouse até o local desejado (desde que seja fechado) e clicar.

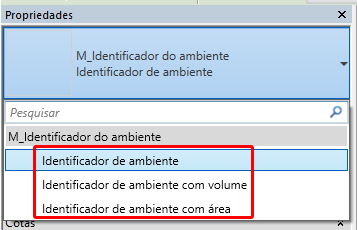

O Identificador de ambiente padrão exibe um campo para o nome e outro para o número do ambiente. O que você pode fazer é antes de inserir os identificadores, escolher um dos disponíveis no seu modelo. Para isso clique na ferramenta Ambiente e antes de selecionar os ambientes desejados, vá até a janela de propriedades e escolha o identificador que preferir.
Não gostei de nenhum deles e agora?
Aprenda a criar o seu. Já fiz uma publicação explicando o passo-a-passo. Veja no link abaixo:
CRIAR FAMÍLIA DE IDENTIFICADOR DE AMBIENTES
Caso deseje remover o ambiente lembre-se, você deve deletar tanto o ambiente como o identificador de ambiente. Muita gente acha que deletando o identificador o ambiente vai embora junto, porém se você passar o mouse, vai perceber que o ambiente ainda está ali. Inclusive o Revit exibe um alerta caso faça isso.
Deletei o identificador de ambiente ou criei ambientes sem identificadores, e agora?

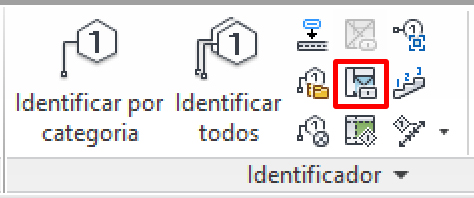

Calma, para inserir identificadores de ambientes em ambientes existente basta ir até a aba Anotar, painel identificador e clicar no botão Identificador de ambiente.
Agora que você entendeu o que é um Ambiente e um identificador de ambiente, vamos solucionar alguns problemas.
IDENTIFICANDO AMBIENTES

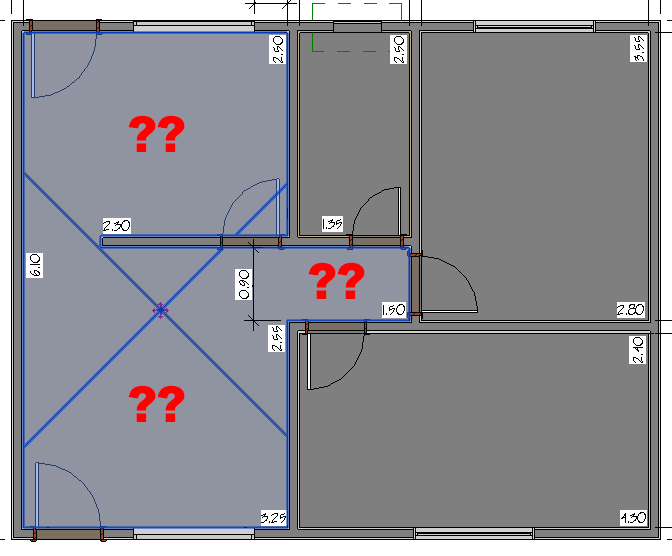

Para identificar um ambiente, o processo como você viu é muito simples, porém, e quando eu tenho uma área fechada que na verdade são dois ambientes?
Para estas situações temos a ferramenta Separador de ambientes, localizada na aba Arquitetura, no painel Ambiente e Área.

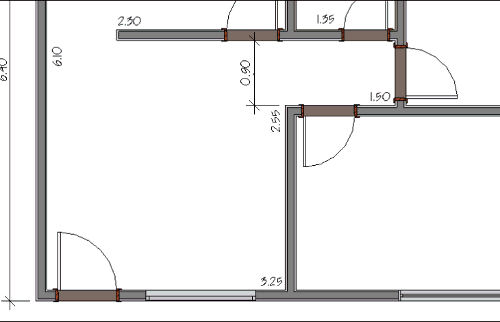

Basta clicar na ferramenta e delimitar o ambiente desejado. Observe que a ferramenta emprega as ferramentas de croqui, então o processo é simplesmente traçar uma linha fechando qualquer espaço, fazendo com que o ambiente desejado fique fechado, ou melhor dizendo, delimitado.

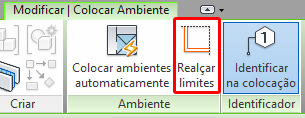

Um outro recurso para lhe ajudar a entender como o Revit entende os ambientes fechados é a opção Realçar Limites. Para ativá-la, clique na ferramenta Ambiente para acessar o painel Modificar|Colocar ambiente.

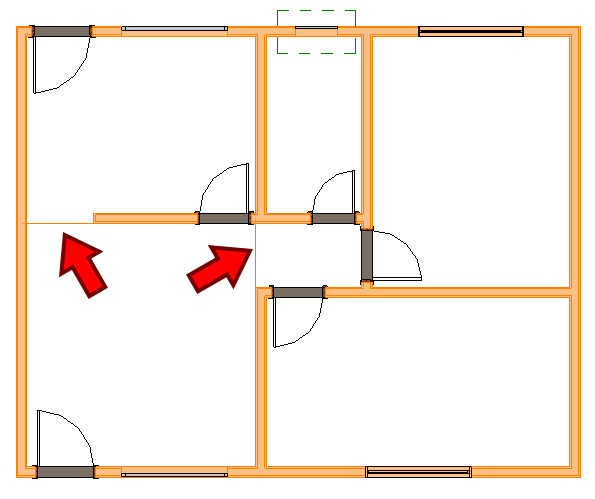

Ao clicar na ferramenta, todo e qualquer item que tenha a função de delimitar um ambiente ficará na cor laranja.
Observe que inclusive os separadores de ambientes ficaram na cor laranja.

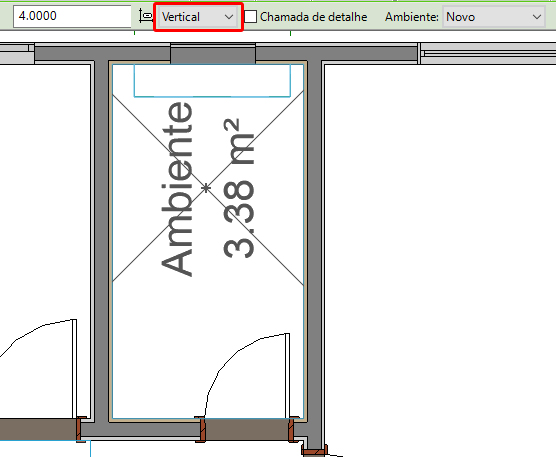

Outro problema é que em algumas situações o ambiente pode ser muito pequeno, e uma alternativa é posicionar o texto na vertical. Então, ao clicar na ferramenta ambiente, na barra de opções, altere o campo Horizontal para vertical.

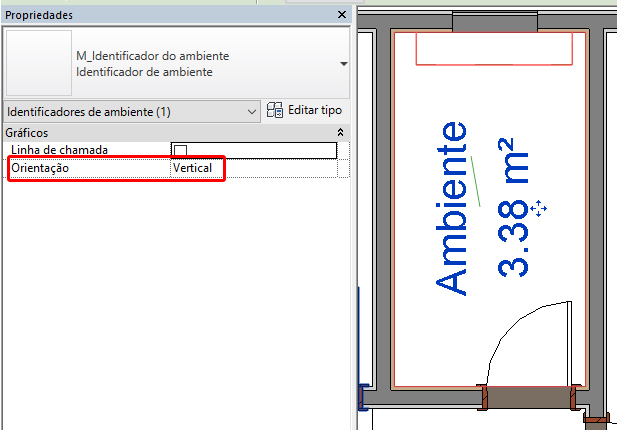

Caso já tenha inserido o ambiente, basta selecionar o identificador e ir até a janela de Propriedades.

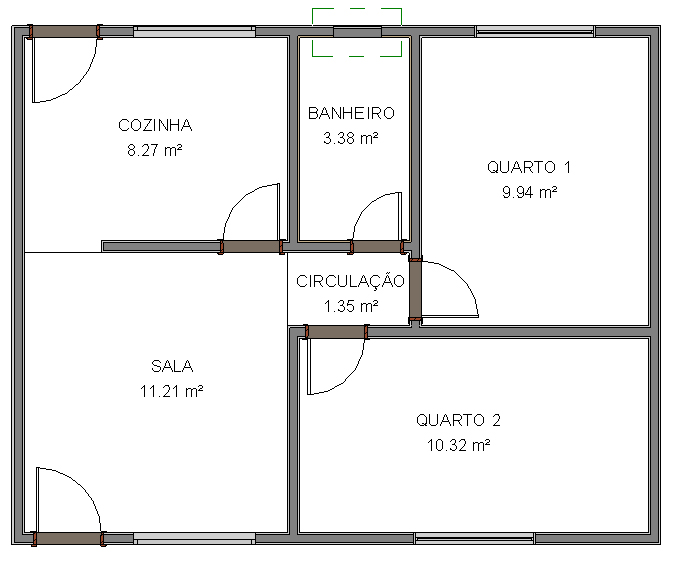

Pronto! Acredito que com isso já é possível identificar os ambientes do seu projeto, de forma rápida e prática!
Gostaram? Curtam nossa página! Facebook!
Participem do nosso grupo! Grupo QualifiCAD!
Dúvidas? Comentem!
Boa dica. Mas ao criar o identificador, muito poucas informações são editáveis. Por exemplo:
1. Como faço para modificar a fonte das legendas?
2. Como faço para usar diferentes tamanhos de fontes para as legendas (para ambientes menores) ?
3. Como modificar a posição das/entre as janelas das legendas ?
Aguardo sua resposta. Grato. Abraço.
Olá Mauro,
Para solucionar suas dúvidas eu recomendo que leia outra publicação que fiz, sobre aprender a criar uma família de identificadores. Segue link:
http://qualificad.com.br/identificador-de-ambientes-revit/
Um abraço!
Suas dicas são sempre relevantes. Obrigada!!
Estou com um problema. Ao inserir o identificador de ambiente o X que demarca o limite da área não desaparece na planta.
Olá Eloi,
Por padrão é assim mesmo, ele está configurado para não aparecer. Se quiser visualizar o “X”, você deve ir em Visibilidade/Gráficos (VG) e em Ambientes, marcar a opção Referência.
Um abraço!
Boa tarde, é possivel modificar um identificador de ambiente para ele captar mais de uma ambiente. EX.: num banheiro de um restaurante, temos a entrada do banheiro, os sanitários, etc;
Existe uma forma de configurar para que ele meça a área de todos esses espaços juntos?
Anderson Pfeng, estou com o mesmo problema. Encontrou alguma solução?
Olá Guilherme e Anderson,
Se for o que estou imaginando, dá sim. Selecione a parede desejada e em Propriedades desmarque a opção Delimitação de ambientes, assim o identificador de ambientes vai ignorar a parede e calcular o ambiente inteiro.
Um abraço!
Meu template que estou usando não tem A familia já nele , preciso de uma familia já pronta…
Olá Kauê,
Qual o template que você esta utilizando? Pq isso é um dos recursos mais básicos para qualquer template.
Um abraço!
Olá Luis,
É possível ter duas famílias de identificadores de ambientes carregas em um mesmo projeto?
Gostaria de usar tamanho de fonte diferente em plantas com escalas diferentes.
Obrigado.
Olá Daniel,
Dá sim, basta duplicar uma família existente, usar outro nome. Lembrando que quando você altera a escala o Revit redimensiona o texto automaticamente, ou seja, o valor do tamanho do texto é o tamanho que o texto será impresso.
Um abraço!
Cara, vc é melhor! Seus posts sempre salvam minha vida. Já está na hora de fazer um curso online, hein.
Preciso de ajuda, Olha que situação, consigo identificar todos os ambientes exceto um. Este ambiente irreconhecível criei para atender a solicitação da cliente, após a planta já estar pronta. Era uma varanda grande perto da lavanderia, acrescentei as paredes, portas e janelas, refiz o piso, já fiz de tudo separador de ambientes, já tentei descobrir de varias formas e não dá certo.
Olá Verônica,
Neste ambiente problemático, ele tem um desnível de piso muito grande? As vezes dá esse problema com relação aos desníveis de piso. Se puder me enviar esse arquivo.
Um abraço!
Pessoal consegui resolver o problema. obrigada
