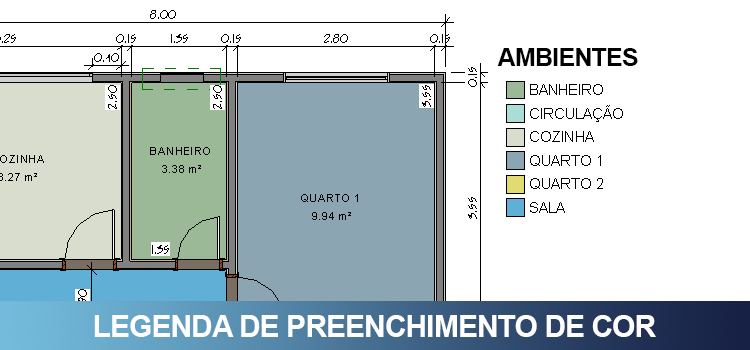

Legenda de preenchimento de cor cria um ambiente gráfico de fácil identificação de todos os ambiente do seu projeto, que se atualiza automaticamente com qualquer alteração dos ambiente. Aprenda agora!

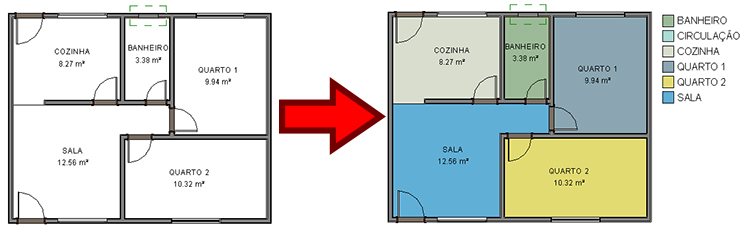

Você terminou sua planta, identificou todos os ambiente porém, não ficou tão claro quanto você gostaria. então que tal dar um pouco mais de vida ao seu projeto, identificando os ambientes por cores?
![Legenda de preenchimento de cor 2 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-02.jpg?quality=100&f=auto)
Outra ferramenta muito simples do Revit, que para um bom resultado, pede atenção em alguns detalhes.
PREPARANDO A VISTA
A primeira dica é, duplique a vista. Provavelmente a ideia de trabalhar com uma planta com os ambientes identificados por cores é justamente complementar as informações existentes, então, acredito que você não queira se desfazer da planta original. Não sabe duplicar vistas? veja essa publicação onde explico com detalhes.
DUPLICAR VISTAS NO REVIT
A segunda dica, tome o cuidado de deixar todos os ambientes com nome. Por padrão, quando inserimos um identificador de ambientes o mesmo vem com o nome Ambiente. Se todos os ambientes tiverem o mesmo nome, todos terão a mesma cor.

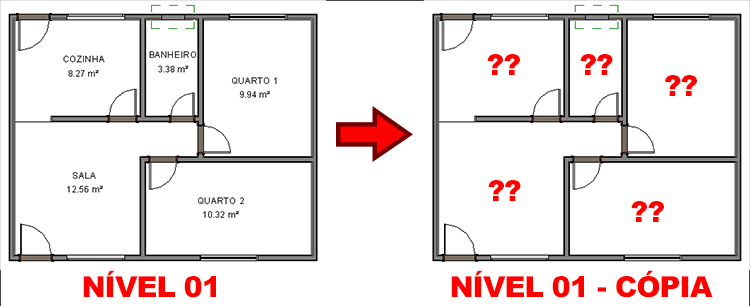

Eu dupliquei a vista e não apareceram os ambientes como na planta original e agora?
![Legenda de preenchimento de cor 3 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-03.jpg?quality=100&f=auto)
Calma, vá até a aba Anotar, painel Identificador e clique na opção Identificar todos.
![Legenda de preenchimento de cor 4 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-04.jpg?quality=100&f=auto)

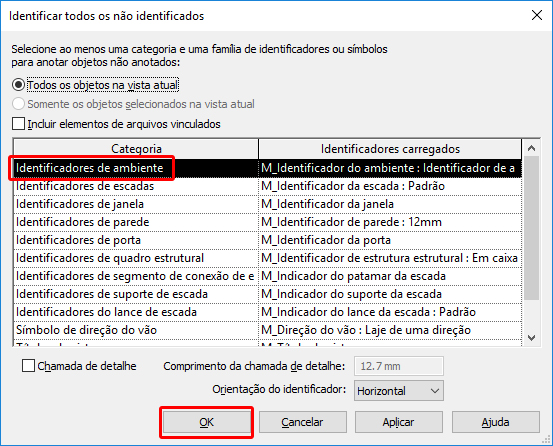

Após clicar na opção, será exibida a janela Identificar todos não identificados. Observe que provavelmente a opção Identificadores de ambiente já estará selecionada. Quando você criou a “duplicata” os identificadores não vieram, mas os ambientes ainda estão no projeto, por isso foram detectados pela ferramenta. Pode clicar em ok.
![Legenda de preenchimento de cor 5 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-05.jpg?quality=100&f=auto)

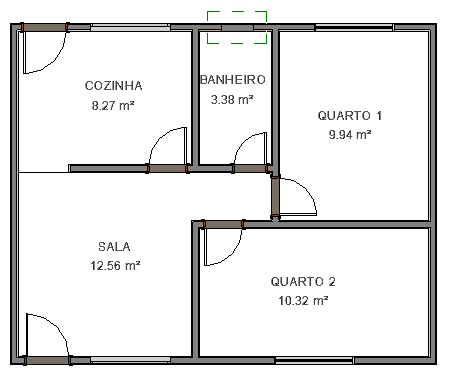

Pronto! Ambientes identificados. Observe que inclusive a posição dos identificadores foi respeitada.
![Legenda de preenchimento de cor 6 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-06.jpg?quality=100&f=auto)
CRIAR LEGENDA DE PREENCHIMENTO DE COR

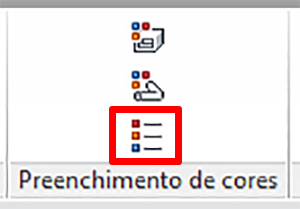

Vista preparada, podemos criar nossa legenda. Vá até a aba anotar, painel Preenchimento de cores e clique no botão Legenda de preenchimento de cor.
![Legenda de preenchimento de cor 7 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-07.jpg?quality=100&f=auto)
Após clicar no botão, observe que junto do cursor do mouse temos a mensagem: Nenhum esquema de cores atribuído para a vista. Não se preocupe, isso será configurado após você clicar no local que deseja inserir a legenda.
![Legenda de preenchimento de cor 8 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-08.jpg?quality=100&f=auto)

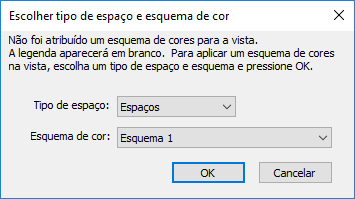

Após clicar na tela será exibida a janela Escolher o tipo de espaço e esquema de cor.
![Legenda de preenchimento de cor 9 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-09.jpg?quality=100&f=auto)
Nesta janela, você precisa fazer duas configurações simples, definir o tipo de espaço e qual esquema de cor vai utilizar. Caso escolha algo errado por acidente, não se preocupe, é possível editar posteriormente.
Em Tipo de espaço temos três opções: Ambiente, Espaços e Zonas AVAC. Como quero identificar os ambientes vou escolher Ambientes.
Em Esquema de cor temos as opções: Departamento, nome e nenhum. Escolha a opção Nome.

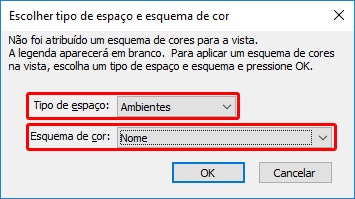

No final o quadro ficou desta forma.
![Legenda de preenchimento de cor 10 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-10.jpg?quality=100&f=auto)

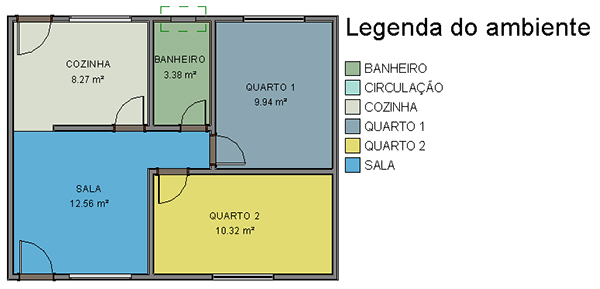

Pode clicar em ok e veja a magia acontecer.
![Legenda de preenchimento de cor 11 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-11.jpg?quality=100&f=auto)

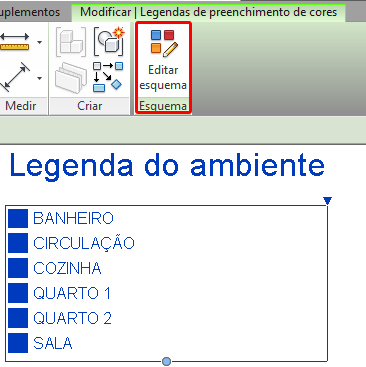

Caso precise fazer alguma alteração ou correção basta selecionar a legenda e na aba Modificar|Legenda de preenchimento de cores e clique em Editar esquema.
![Legenda de preenchimento de cor 12 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-12.jpg?quality=100&f=auto)

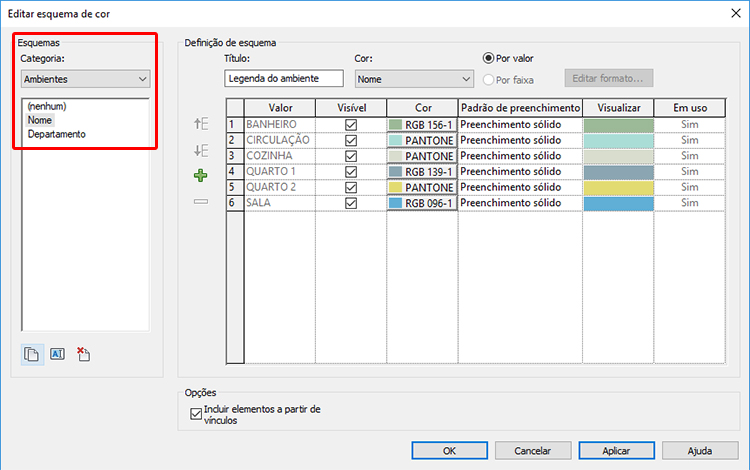

Na janela editar esquema de cor você tem a opção de alterar o Tipo de espaço e esquema, caso tenha que fazer algum ajuste.
![Legenda de preenchimento de cor 13 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-14.jpg?quality=100&f=auto)

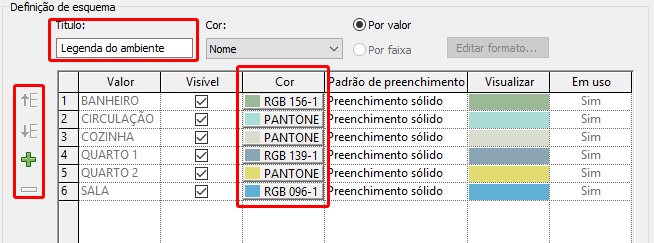

Também é possível alterar o título da Legenda, sequência em que os ambientes aparecem e caso necessário as cores.
![Legenda de preenchimento de cor 14 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-15.jpg?quality=100&f=auto)

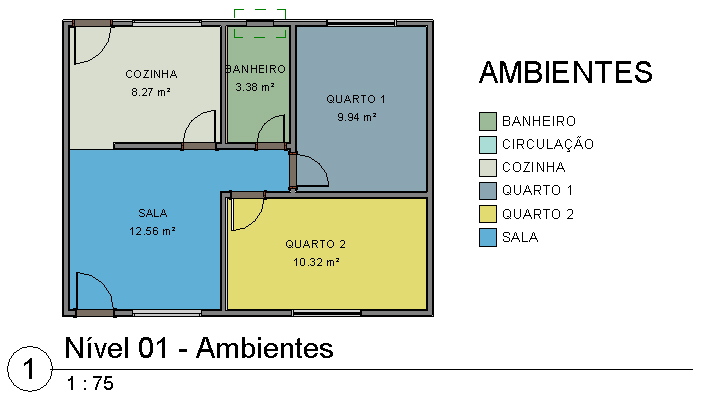

Pronto! Isso deve ser suficiente para criar uma rápida legenda permitindo a fácil e rápida identificação dos ambientes.
![Legenda de preenchimento de cor 15 legenda-de-preenchimento-de-cor](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/09/legenda-de-preenchimento-de-cor-16.jpg?quality=100&f=auto)
