PROBLEMAS COMUNSREVITDESENHO E EDIÇÃO

Linha de localização da parede

Linha de localização da parede determina alinhado a qual plano vertical a parede será criada, o que é bem útil em diversas situações, mas pode acabar mais atrapalhando do que ajudando em outras. Aprenda agora como configurar o alinhamento das paredes dos eu projeto!

Quando estamos trabalhando com paredes as mesmas possuem espessuras variadas. Independente da espessura, durante a modelagem do seu projeto, acredito que você já precisou pausar o desenho para corrigir o alinhamento da parede criada em relação a outra parede.

Pensando nisso, o Revit permite que você determine a linha de localização na qual a parede será criada, agilizando o processo tanto de criação da parede uma vez que a mesma será criada já no alinhamento desejado.

Mas onde eu configuro isso?

É justamente isso que vamos aprender.

LINHA DE LOCALIZAÇÃO DA PAREDE

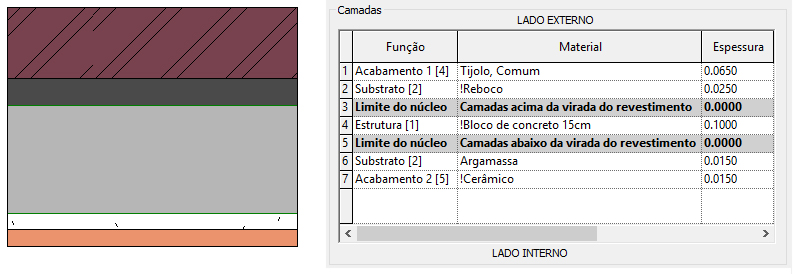

Antes de mais nada, vamos revisar alguns pontos sobre uma parede. Ao configurar uma parede no Revit você pode definir quantas camadas a parede tem, além de definir uma (ou mais) camada estrutural (os valores e nomes das camadas da imagem são ilustrativos).

linha-de-localização-da-parede

Explicando de uma maneira bem grosseira, é como se você determinasse qual o tipo de bloco vai usar na parede e quantas camadas de acabamento sua parede tem. Observe que temos duas camadas indicando Limite do núcleo.

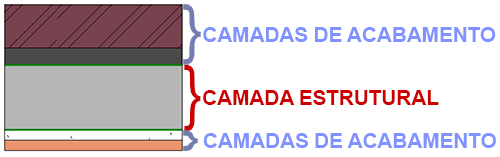

Entre estas camadas temos a camada estrutural da sua parede, que podemos ver indicadas na imagem com linhas verdes. Já as camadas que ficam acima (Camadas acima da virada do revestimento) ou abaixo (Camadas abaixo da virada do revestimento) são camadas não estruturais (acabamentos, impermeabilização, etc.).

linha-de-localização-da-parede

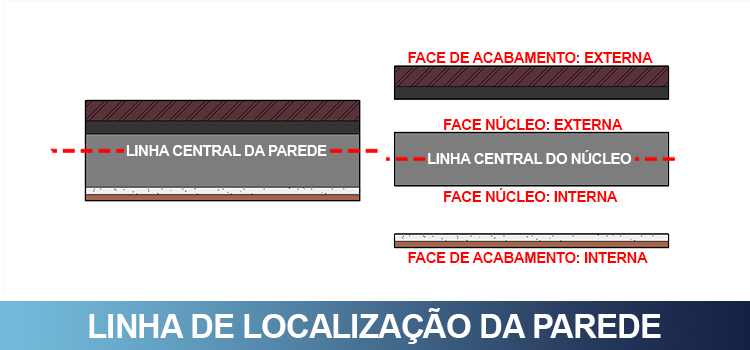

O alinhamento da linha de localização é baseada nessas informações, deste modo você pode iniciar a criação de uma parede escolhendo seis tipos de alinhamento em qualquer parede, sendo:

  • Linha central da parede
  • Linha central do núcleo
  • Face de acabamento: Externa
  • Face de acabamento: Interna
  • Face núcleo: Externa
  • Face núcleo: interna

Nossa! Parece complicado isso…

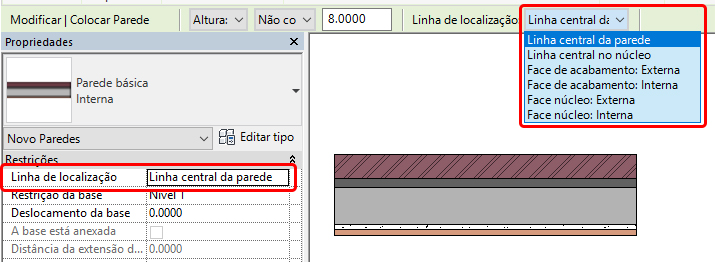

Fique tranquilo, uma ou duas vezes que você usar este recurso você se acostuma. Para escolher estas opções, selecione a parede desenha e observe na faixa de opções o campo Linha de localização da parede. Você também pode editar estas opções diretamente nas Propriedades no campo com o mesmo nome: Linha de localização.

linha-de-localização-da-parede

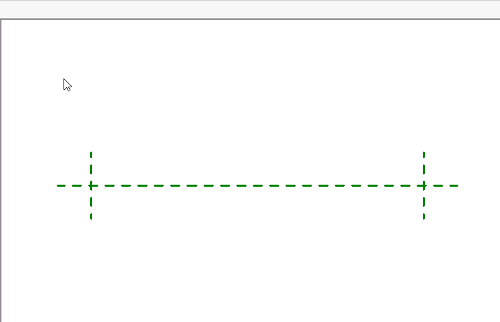

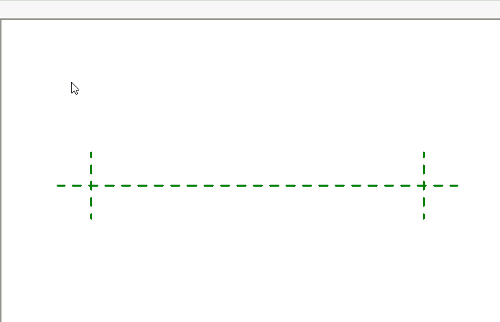

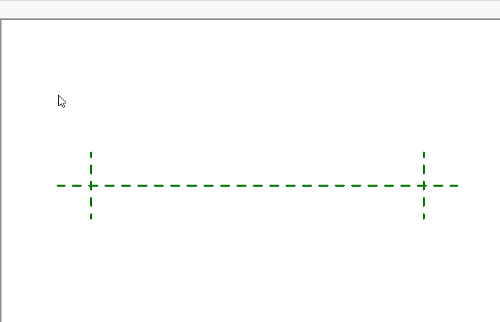

Vamos trabalhar cada uma das opções para um melhor entendimento. Para ficar mais fácil a visualização vou criar um plano de referência para ficar mais fácil visualizar o alinhamento na qual a parede está sendo criada.

LINHA CENTRAL DA PAREDE

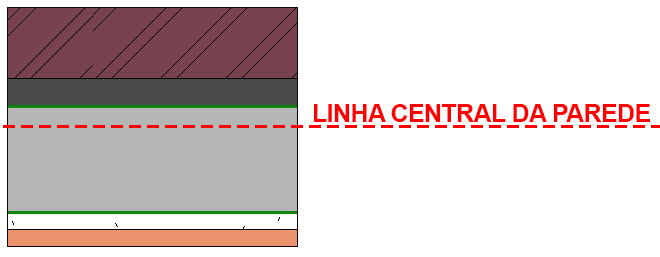

O alinhamento Linha central da parede já vem ativado por padrão, que nada mais é do que considerar a espessura total da parede e identificar o centro exato em relação a espessura.

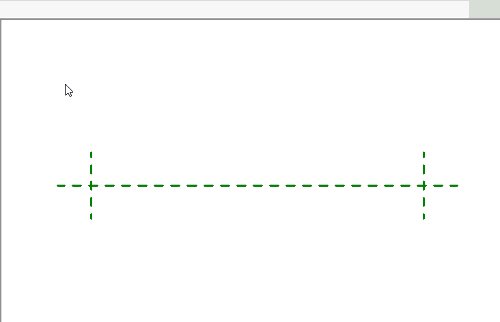

linha-de-localização-da-parede

Com isso temos uma parede perfeitamente centralizada em relação aos pontos que você clicar.

linha-de-localização-da-parede

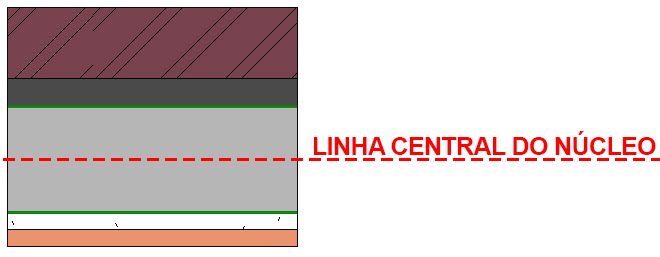

LINHA CENTRAL DO NÚCLEO

A Linha central do núcleo tem uma diferença significativa em relação a linha central da parede. Nesta opção o que fica centralizado é a camada estrutural, então você só conseguirá perceber a diferença se sua parede tiver um lado das camadas de acabamento mais espessa do que a outra, porque se forem iguais o resultado será idêntico ao da linha central da parede.

linha-de-localização-da-parede

Mas qual a vantagem disso?

Uma coisa que você tem que ter em mente é o processo construtivo que será realizado. Eu acho que quando sua parede for executada o pedreiro não vai colocar uma fiada de blocos, rebocar e colocar azulejo e acabamentos.

Dependendo da obra a parede é erguida, outras etapas são executadas e muito tempo depois as paredes recebem seus respectivos acabamentos. Isso quando não temos a situação em que a parede interna é finalizada em um momento diferente da parede externa.

Desta forma temos uma parede que é criada considerando a centralização da camada estrutural.

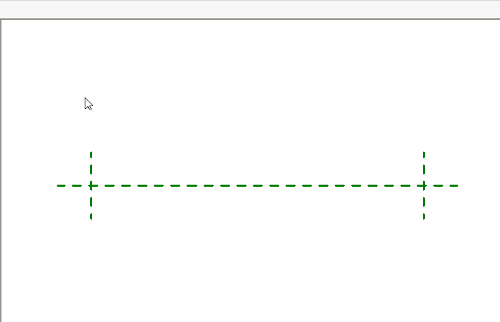

linha-de-localização-da-parede

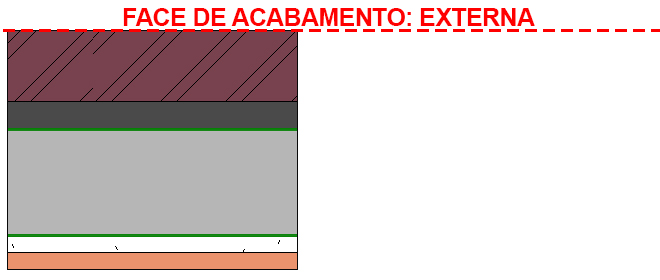

FACE DE ACABAMENTO: EXTERNA

Esta é bem óbvia, afinal o nome já diz tudo. Você pode criar a sua parede a partir da Face de acabamento externa.

linha-de-localização-da-parede

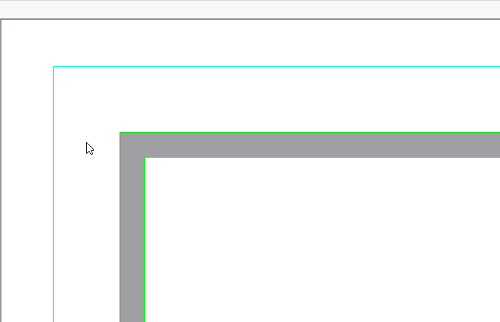

Uma das situações em que eu mais uso este recurso e quando vou desenhar em cima de um arquivo importado do AutoCAD. Afinal no AutoCAD eu não tenho linhas de centro, eu tenho apenas as faces das paredes externas ou internas.

linha-de-localização-da-parede

Com isso fica muito mais rápido de se criar paredes em cima de um desenho do AutoCAD ou qualquer outra situação que exija a criação de paredes pela face externa de acabamento.

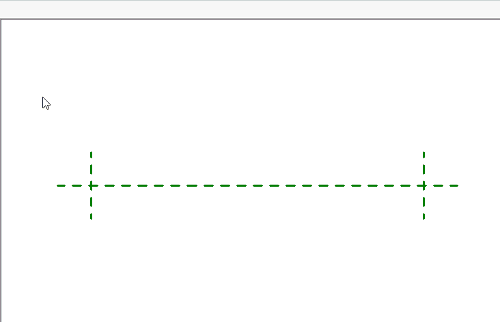

linha-de-localização-da-parede

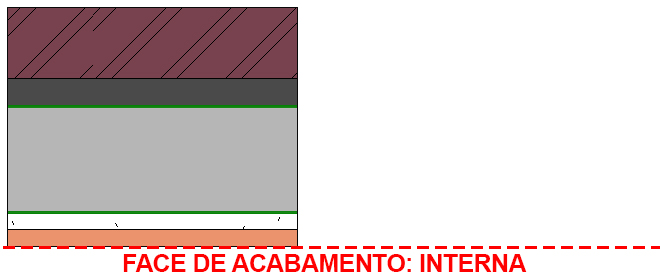

FACE DE ACABAMENTO: INTERNA

Assim como a opção anterior, esta é bem óbvia, afinal o nome já diz tudo. Você pode criar a sua parede a partir da Face de acabamento interna.

linha-de-localização-da-parede

Novamente como na situação anterior eu costumo usar muito em projetos desenvolvidos no AutoCAD, aproveitando o alinhamento das paredes existentes no projeto que foi importado.

linha-de-localização-da-parede

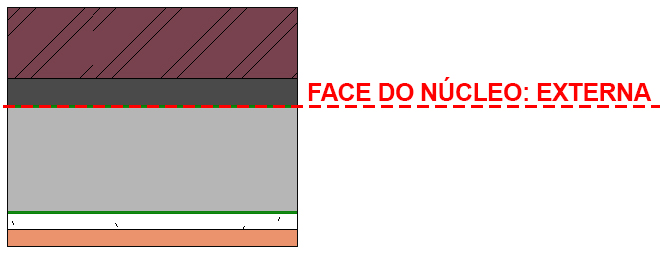

FACE DO NÚCLEO: EXTERNA

Aqui voltamos a trabalhar com a opção da camada estrutural, porém ao invés de se concentrar no seu centro podemos escolher a Face do núcleo: externa.

linha-de-localização-da-parede

Este recurso é bem útil quando a parede ainda está em fase de definição das camadas de acabamento, uma vez que alterações posteriores vão preservar o alinhamento do limite de núcleo, deixando o alinhamento da camada estrutural onde está.

linha-de-localização-da-parede

FACE DO NÚCLEO: EXTERNA

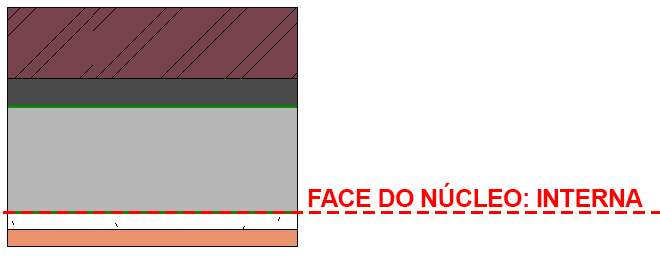

Assim como na opção anterior, voltamos a trabalhar com a opção da camada estrutural, porém ao invés de se concentrar no seu centro podemos escolher a Face do núcleo: interna.

linha-de-localização-da-parede

Aqui temos uma variação da versão anterior onde a face do núcleo que trabalhamos é a interna, permitindo a mesma versatilidade de alterar as camadas posteriormente sem afetar a o alinhamento da camada estrutural.

linha-de-localização-da-parede

Estas são as opções disponíveis mas ainda tenho algumas dicas para passar.

DICAS

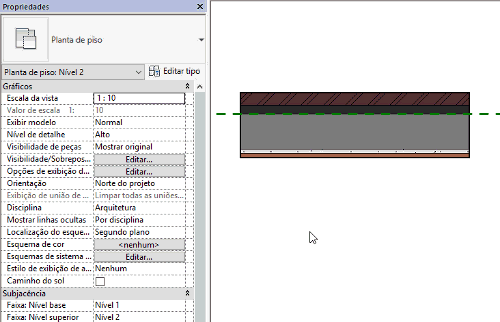

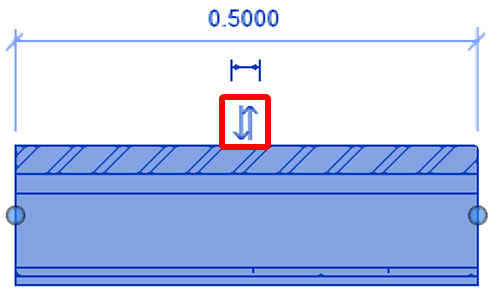

Apesar de ser uma dica se a mesma não for utilizada com atenção pode se tornar um problema. Estou falando da opção de alterar a orientação da parede. Você pode fazer isso depois que a parede foi criada, para isso basta selecionar a parede desejada e clicar em Alterar orientação desta parede, no ícone com “duas setas”.

linha-de-localização-da-parede

Qual o problema de fazer isso?

Na verdade são alguns possíveis problemas. O primeiro é o acabamento desejado ficar invertido. Por exemplo uma cerâmica destinada ao banheiro ficar para fora e o tijolo da fachada ficar para dentro.

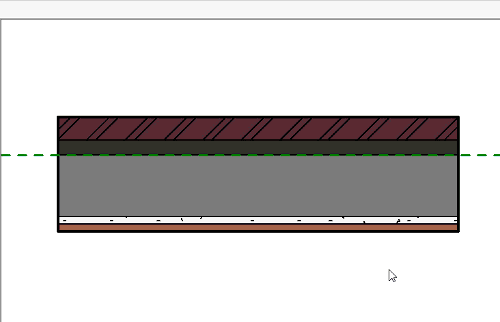

Outro problema é ao inverter o sentido da parede, a mesma será pivotada em relação a linha de localização da parede.

linha-de-localização-da-parede

Mas eu quero inverter o sentido, porém preservar o eixo central da espessura da parede, tem como?

Tem sim. Selecione a parede desejada e vá até o painel de Propriedades. Localize o campo Linha de localização e altere para Linha central da parede. Agora é só inverter o sentido da parede, independente da maneira como ela foi criada o “giro” vai respeitar a linha central.

linha-de-localização-da-parede

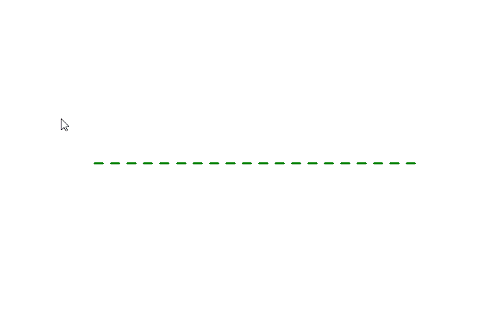

Uma outra dica é inverter o sentido da parede durante o processo de criação da parede. Após dar o primeiro clique se você perceber que a parede está sendo criada no sentido errado basta apertar a tecla de espaço para inverter o sentido.

linha-de-localização-da-parede

Acredito que com esta ferramenta você possa dar muito mais agilidade aos seus projetos, otimizando o processo de criação de paredes.
