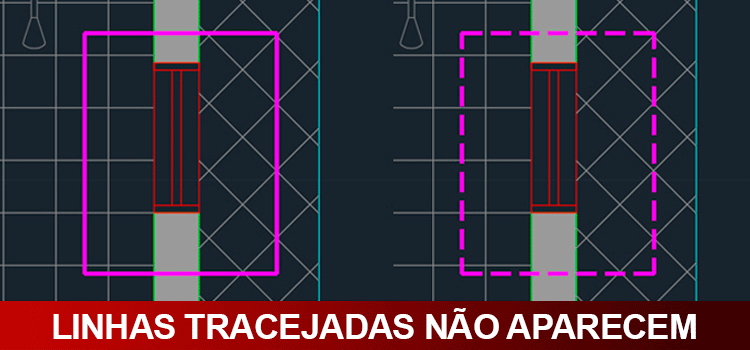

Linhas tracejadas não aparecem no seu projeto? No model tem um tamanho e no Layout outro?Calma, vamos resolver o seu problema.
LINHAS TRACEJADAS
No Autocad temos uma grande variedade de tipos de linhas (Linetypes) porém, apesar de encontrarmos o estilo de linha que precisamos, ela não esta na escala que precisamos.
Por exemplo, um detalhe do desenho precisa ficar tracejado e escolhemos a linetype HIDDEN porém o tracejado está tão grande que um “traço do tracejado” é maior que o comprimento total da linha ou maior que o seu projeto inteiro!
Vamos ver o que é possível fazer.
ESCOLHA O TEMPLATE CORRETO
Quando você cria um arquivo novo, ele é criado com base em um Template, que nada mais é do que um modelo. Este Template vem com algumas configurações pré-definidas e o padrão de espaçamento das linhas é uma delas.
Geralmente utilizamos o Template ACADISO.DWT, que vem configurado em milímetros. O ACAD.DWT vem configurado em polegadas. Porém o padrão de espaçamento de linhas de ambos é diferente.
De acordo com o tipo de unidade que você trabalha deverá optar por acadiso.dwt (para metros) e acad.dwt (para milímetros.
Mas meu projeto já esta começado, o que eu faço?
Aí vamos para as próximas opções.
CORRIGINDO O ESPAÇAMENTO DAS LINETYPES
Para corrigir o padrão de espaçamento das linhas você pode ir na aba Home, painel Properties e Linetype escolha Other.
Na janela Linetype Manager clique no botão Show Details para visualizar a faixa de opções.
No menu inferior localize o campo Global Scale Factor. O valor 1 corresponde ao padrão de espaçamento atual. considere que 1 corresponde a 100%. Logo se o espaçamento está grande demais você deve diminuir este valor.
Lembrando que ao editar o valor deste campo, TODAS as linhas do seu projeto serão alteradas proporcionalmente. Por exemplo, para um projeto em metros criado no template acadiso.dwt alterei o valor de 1.0 para 0.05. Observe como a linha estilo HIDDEN ficou bem menor seu espaçamento.
Se quiser utilizar um atalho digite LTS na linha de comando e pressione Enter. Ao invés de acessar a janela Linetype Manager o valor aparecerá na tela. O critério é o mesmo, 1 corresponde a 100%.
Mas e se eu quiser que apenas UMA linha fique com o padrão de espaçamento menor, como eu faço?
Para isso você deve selecionar a linha desejada e ir à janela Properties. Se não estiver com a janela ativada Vá até a aba Home, painel Properties e clique na setinha no canto inferior esquerdo oumantenha pressionado CTRL e clique 1.
Na janela Properties localize o campo Linetype Scale. A regra é a mesma, 1 corresponde a 100%. Porém, quando alterar o valor somente as linhas selecionadas serão alteradas conforme o valor inserido.
Certo fiz tudo isso, funcionou perfeitamente,
porém quando criei um Layout a linha esta contínua!
Calma vamos resolver isso também.
CORRIGIR ESPAÇAMENTO DAS LINHAS NO LAYOUT
Quando configuramos o padrão de espaçamento das linhas no ambiente model e criamos uma viewport no ambiente Layout a linha volta a ficar desconfigurada.
Para isso devemos fazer outro ajuste, diretamente na viewport. Clique duas vezes dentro de qualquer viewport para entrar no modo de edição e digite PSLTSCALE e pressione Enter. Aparecerá uma mensagem indicando que o valor atual é 1. Altere para 0.
Não esqueça de regenerar a visualização, digitando RE (Regen) e pressionando Enter.
Pronto! Agora o padrão de espaçamento configurado no ambiente model irá aparecer igualmente no ambiente Layout!
Gostou? Assine nossa Newsletter e seja avisado por e-mail quando saírem novas publicações!
Curtam nossa página! Facebook! E não esqueça de fazer uma avaliação da página!
Participem do nosso grupo! Grupo QualifiCAD
Dúvidas? Comentem!
Olá, trabalho com AutoCAD há algum tempo, mas venho enfrentando um problema numa máquina do meu serviço que nunca tinha visto. Quando entro no “properties” da linha tracejada, e mudo o “linetype scale” nada acontece com a linha. Posso colocar 0.01 ou 100 que a distância entre os traços continua a mesma. Você poderia me ajudar?
Olá Luiza,
Pode ser que tenha alguma variável de sistema habilitada. Qual a versão do autoCAD nesta máquina? Se for 2016 em diante tente usar o comando SYSVAR que irá abrir a janela System Variable Monitor, nesta janela as variáveis de sistema que não deveriam estar ativadas ficam com um sinal de alerta, basta alterar o valor para corrigir.
Dúvidas entre em contato!
oi Luis andré, a versão que trabalho é a 2014. Até hoje não consegui solucionar meu problema…
Fiz o que o Nelson indicou, verifiquei o eixo Z, e todos estão em 0.
Você tem alguma dica sobre o que pode estar acontecendo?
Obrigada!
Olá Luiza,
Respondido por e-mail.
Um abraço!
Prezado Luis André,
boa tarde!
Sou arquiteto, trabalho com o cad2014 e estou com o mesmo problema da Luiza.
Você poderia me ajudar também?!
Não sei o que fazer!
Desde já agredeço a atenção.
Att,
Rômulo Amaral
Olá Rômulo,
Você chegou a verificar se tem alguma variável de sistema ativada? O problema acontece em um arquivo específico ou em qualquer arquivo?
Um abraço!
Olá Luiza, Pode ser que o ‘z inicial’ e o ‘z final’, não tenham a mesma cota (0), isso pode acontecer quando trazemos partes de desenhos ou blocos de outros desenhos, principalmente 3D. onde o ‘Flatshot’ não foi feito corretamente. Habilite na Caixa de Propriedades Rápidas, a geometria da entidade, e verifique o eixo ‘z’.
Meus Zs estavam diferentes também. Obrigada!
Aqui no meu cad 2019 eu resolvi assim, fui em propert “mo”,
selecionei a linha, em Thickness estava “0” eu coloquei “1” e pimba, resolvi a parada, é só colocar “1” ou “0,5”.
Olá Leandro,
Que bom que resolveu o problema. A úica questão é que este processo lhe obriga a sempre selecionar todas as linhas que precisa alterar, então recomendo cuidado para evitar muito retrabalho.
Um abraço!
Muito obrigada, estou com o mesmo problema e consegui depois de dias, muito obrigada!
Muito obrigado Leandro, 5 anos depois desse post vc ainda tá ajudando alguém 🙂
boa noite. Fiz um desenho 3D em Model e para detalhamento passei o mesmo para o Layout1. Como o desenho é muito grande, o mesmo foi colocado em escala 1:8. Até ai tudo bem. Para cotar os elementos fui fazer uma linha de centro (comando LINE), só que neste caso a linha de centro não acompanha a escala das vistas ortográficas. Por exemplo: cotei um retângulo com 140 de comprimento, e ao colocar uma linha, através do comando LINE, a linha apresenta 17,5 de comprimento. Como é possível fazer com que qualquer geometria adicionada ao Layout acompanhe a escala?
Olá Alex,
Depende muito da unidade de medida que você esta trabalhando. Se no model você desenhar em metros, o Layout esta sempre em milímetros. Você também pode usar o recurso de mudar sua área de trabalho para 3D Modeling e na Aba Home, no último painel o View usar o recurso Base (tem que ser no Layout) que o AutoCAD gera automaticamente as vistas para você. Porém, assim quando você cotar ele irá considerar a medida real do objeto desenhando no model.
Dúvidas entre em contato,
Um abraço!
A vida das pessoas se tornam melhores em virtude do conhecimento compartilhado. Um grande abraço.
Estou com dificuldade de traceja alguns trabelhos escolares, mas o pouco dessas informações já clareou. Muito obrigado.
O Template Acad.dwt é para uso em inch e não em milimetro como citado. Mas mesmo assim esse seu site é muito bom.
Olá Homell,
Você está certo, vou corrigir e obrigado pelo feedback!
Um abraço!
Obigado pela dica funcionou perfeitamente
continue partilhando os dseu conhecimentos
Quem usa o AutoCAD versão em português, se quiser saber qual é o layer HIDDEN em português é o OCULTO!
Salvou a minha vida! Abraço
Resolvido após modificar diretamente na layout, alterando de 1 para 0.
Olá, eu fiz tudo o que você citou em relação ao tracejado, mas na hora de transformar em PDF o tracejado desaparece, gostaria de entender porque.
Olá Laís,
O tracejado está sumindo no autoCAD ou no PDF?
Um abraço!
Maravilhosa a explicação! bem detalhada. muito obrigada !
No meu AutoCAD resolveu com o seguinte:
digite o comando FILEDIA;
digite o valor 1.
E pronto :]
Bom dia,
Trabalho com o CAD e venho enfrentando um problema. Quando vou plotar meus projetos, as linhas tracejadas estão se tornando continuas, porém as outras linhas saem normalmente, por exemplo, a traço ponto.
Olá Lucas,
Qual o tipo de linha você está usando? Isso acontece com um único tipo de linha ou todos?
Um abraço!
BOA TARDE. NÃO CONSIGO FAZER LINHAS TRACEJADAS NO CAD 2018. JÁ FIZ TODOS OS PROCEDIMENTOS INDICADOS POR VCS E NADA DEU CERTO. ESTOU COM A VERSAO ESTUDANTIL.
POR FAVOR, PRECISO DE UMA ORIENTAÇÃO.
GRATA
Olá Alba,
Qual unidade de medida você está usando no seu projeto?
Um abraço!
Adorei essa dica! Muito útil na hora de plotar, pois não preciso mais ficar verificando se as linhas estão certas ou não na impressão.
Muito bom!
Boa tarde!
Eu ja fiz tudo do tutorial, porém quando vou no preview para a impressao, a linha tracejada volta a ser contínua, e mesmo fazendo a impressão ela imprime continua também. Ela aparece tracejada apenas no Layout, quando imprimo direto ou transformo em PDF ela se transforma em continua.
Minha versao do CAD é o 2018. Minha escala do desenho no Layout é 1:200.
Obrigada!
Olá Ana,
Tente criar uma nova viewport ou testar em um outro arquivo para ver se o problema se repete, pois o processo deveria funcionar.
Um abraço!
Eu estava quebrando a cabeca com isso.
Adorei a explicacao.
Deu certo. Vcs tem uma maneira super didatica e eficaz de explicar muito obrigado.
Super ajudoouu… Vlw.
Passando pra agradecer, que mais um vez, eu acabo de aprender uma coisa relativamente boba, mas nunca tinha entendido…
Eu sempre achei que sabia uns 80% de autocad, para o que eu preciso e uns 10% do que é o autocad…
Mas depois do Qualificad, descobri que eu sei 10% do que eu preciso e 1% de tudo que o Autocad oferece!! kkkkkkkkkkk
Falei para minha chefe que quando a gente pensa que o AutoCAD devia ter uma função ele já tem, nos que não sabemos ainda. Que. Criou esse bicho devia ganhar um Prêmio Nobel!
SHOW DE BOLA PARABÉNS PELO SITE
oi bom dia.
Alguem já teve problema no autocad 2019 de todos os tipos de linhas aparecerem somente continuas? foi instalado a versão 2019 e desenho q estavam ok antes todas as linha so aparecem cheia.
Olá Fernando,
O comando apresentado não resolveu?
Um abraço!
Olá, estou com um problema, peguei dois desenhos prontos e não sei por que os dois estão na mesma escala (model) e ltscale 0.2, as propriedades dos dois com a Scale 1, ou seja tudo ingualzinho e em um arquivo a linha fica com espaços bem pequenos e na outra grande. Saberia me dizer o por que e como corrigir?
Olá Fábio,
Já vi alguns casos parecidos. Uma possibilidade é que o arquivo de tipos de linhas sejam diferentes. Por exemplo, o mais usual é que o arquivo seja Acadiso.lin, então talvez o outro arquivo esteja como Acad.Lin. Acho que vale a pena dar uma conferida.
Um abraço!
