Modelagem básica – Varredura faz parte de uma série de publicações que irão apresentar as ferramentas de modelagem presentes dentro do Revit, que permitem tanto a modelagem no local como a criação de famílias. Aprenda agora!
Dando sequência as publicações sobre as ferramentas de criação de famílias hoje vamos conhecer o recurso Varredura.
![Modelagem básica - Varredura - Revit 2 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-02.jpg?quality=100&f=auto)
A ferramenta Varredura também é um tipo de ferramenta de extrusão, porém a extrusão se da com base em um perfil (forma) percorrendo um caminho sem que a forma se altere. Imagine um rodapé percorrendo todos os cantos das paredes. Para entendermos melhor o que é possível fazer vamos criar uma família.
Vá até o menu de aplicação e em Novo selecione Família.
![Modelagem básica - Varredura - Revit 3 modelagem basica extrus%C3%A3o 02](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/04/modelagem-basica-extrus%C3%A3o-02.jpg?quality=100&f=auto)
Como vamos apenas estudar a ferramenta Varredura, selecione a família Mobiliário Métrico.
![Modelagem básica - Varredura - Revit 4 modelagem basica extrus%C3%A3o 04](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/04/modelagem-basica-extrus%C3%A3o-04.jpg?quality=100&f=auto)
Se você não viu as publicações anteriores de Modelagem veja a lista abaixo:
EXTRUSÃO – Clique aqui
MESCLAR – Clique aqui
REVOLVER – Clique aqui
Para os que já leram, sabem que a interface para a criação de uma família é bem diferente da que estamos acostumados, principalmente o menu Ribbon.
![Modelagem básica - Varredura - Revit 5 modelagem basica extrus%C3%A3o 05](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/04/modelagem-basica-extrus%C3%A3o-05.jpg?quality=100&f=auto)
Agora vamos aos primeiros ajustes. Como vimos nas publicações anteriores, é muito normal se utilizar diferentes tipos de unidades de acordo com o tipo de família, por exemplo, para este estudo recomendo que trabalhe em centímetros, isso facilitará a modelagem.
![Modelagem básica - Varredura - Revit 6 modelagem basica extrus%C3%A3o 07](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/04/modelagem-basica-extrus%C3%A3o-07.jpg?quality=100&f=auto)
Mas isso não vai dar erro quando eu inserir no meu projeto em metros??
Não, não vai. Pode ficar tranquilo, o Revit consegue interpretar muito bem as diferenças de unidade sem alterar as dimensões reais dos objetos.
Mas o que essa ferramenta faz?
Vamos descobrir já!
FERRAMENTA VARREDURA
Ao clicar na ferramenta Varredura, você será direcionado para a aba Modificar|Varredura onde temos o painel Varredura. Este painel nos oferece duas formas de criarmos nossa varredura sendo a Caminho do croqui e Selecionar Caminho.
![Modelagem básica - Varredura - Revit 7 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-03.jpg?quality=100&f=auto)
Na opção Caminho do croqui você pode usar as ferramentas de desenho para criar um percurso na qual a ferramenta irá percorrer. Já na Selecionar caminho você pode, como o próprio nome diz, selecionar um caminho existente, por exemplo, as paredes de um ambiente para criar um rodapé alinhado com estas paredes.

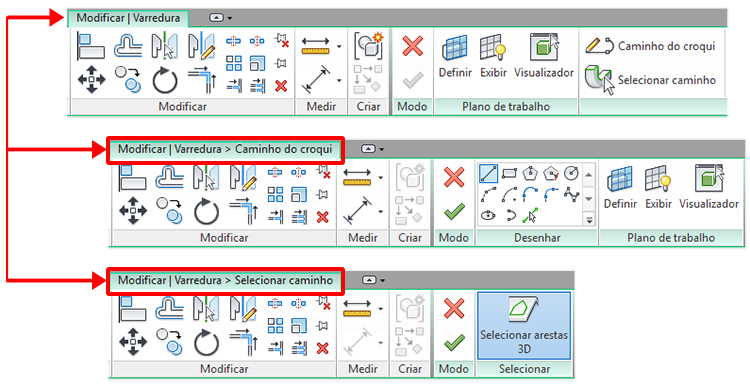

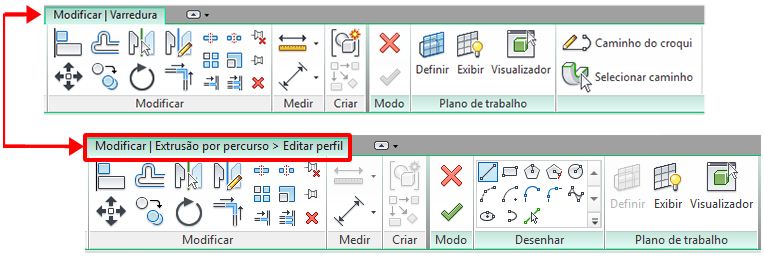

Aqui cabe uma observação. Ao clicar na ferramenta Varredura você esta no “modo de varredura”, que é um modo de desenho. Porém ao clicar em Caminho do croqui ou Selecionar caminho você entra em um segundo modo de desenho. Que é mais ou menos como se você abri-se uma caixa dentro de outra caixa.
Para não se perder observe sempre o nome que está visível na aba Modificar.
![Modelagem básica - Varredura - Revit 8 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-04-1.jpg?quality=100&f=auto)
Basicamente você tem que fazer o seguinte, definir o caminho para a varredura (Caminho do croqui ou Selecionar caminho) e confirmar. Isso faz com que você volte para o modo de Varredura, onde você deve selecionar o perfil que percorrerá o caminho escolhido. Vamos fazer um exemplo com cada um.
CRIANDO UM CAMINHO POR CROQUI
Ao ativar a ferramenta varredura, clique em Caminho do croqui.
![Modelagem básica - Varredura - Revit 9 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-05-1.jpg?quality=100&f=auto)
Observe que todas as ferramentas de desenho estão disponíveis, onde você pode elaborar o desenho (percurso para a varredura) que você desejar.
![Modelagem básica - Varredura - Revit 10 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-06.jpg?quality=100&f=auto)

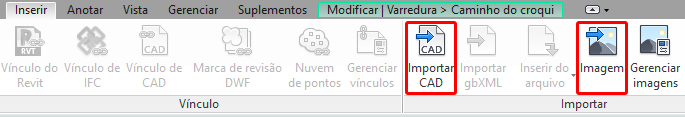

Além das opções de desenhar direto na tela você pode importar um desenho do AutoCAD e Importar uma imagem (e corrigir a escala) para desenhar por cima. Ambos os recursos estão disponíveis na aba Inserir.
![Modelagem básica - Varredura - Revit 11 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-07.jpg?quality=100&f=auto)

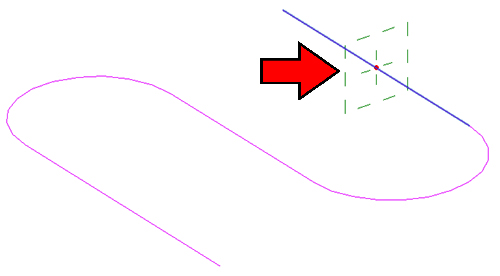

Observe que ao criar a primeira linha será inserido um simbolo. Ele pode ser melhor visualizado na vista 3D.
![Modelagem básica - Varredura - Revit 12 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-08.jpg?quality=100&f=auto)
Este simbolo é o plano na qual o perfil que você selecionar será alinhado. Se você escolher um perfil circular ele será extrudado em forma cilíndrica percorrendo todo o caminho (percurso) que você desenhou.

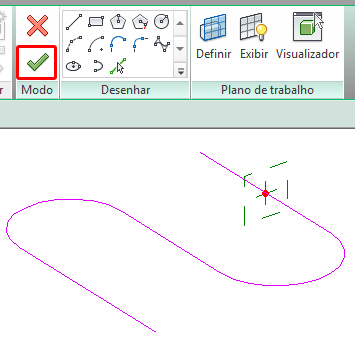

Aqui temos apenas uma regra: o caminho deve ser único e contínuo, portanto se quiser um novo caminho ou que o caminho seja interrompido, terá que criar um novo caminho à partir do zero. Após finalizar o desenho, não esqueça de confirmar na aba Modo.
![Modelagem básica - Varredura - Revit 13 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-09.jpg?quality=100&f=auto)
Observe que você está de volta ao modo de varredura, e como você desenhou um caminho, o painel lateral permite que você selecione o perfil desejado (caso o painel esteja desabilitado, você deve selecionar o plano na qual será inserido o perfil).
![Modelagem básica - Varredura - Revit 14 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-10.jpg?quality=100&f=auto)

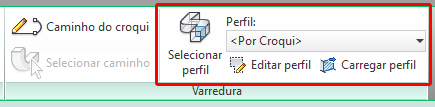

Aqui nos deparamos com uma situação parecida com a de criação do perfil. Novamente temos duas opções sendo que você pode Editar perfil, que permite criar um perfil personalizado com as ferramentas de desenho, desta forma você precisa finalizar o desenho do perfil e voltar para o modo de Varredura.
![Modelagem básica - Varredura - Revit 15 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-12.jpg?quality=100&f=auto)
Ou você pode escolher um perfil disponível na lista Perfil.
![Modelagem básica - Varredura - Revit 16 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-13.jpg?quality=100&f=auto)
Geralmente não há nenhum perfil carregado, portanto você deve clicar em carregar perfil e selecionar uma família de perfil em uma pasta ou do Revit ou uma pasta sua.
![Modelagem básica - Varredura - Revit 17 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-14.jpg?quality=100&f=auto)
Caso não tenha um perfil de acordo com o que você precisa, você pode criar um personalizado. Não sabe criar famílias de perfis? Veja essa publicação:

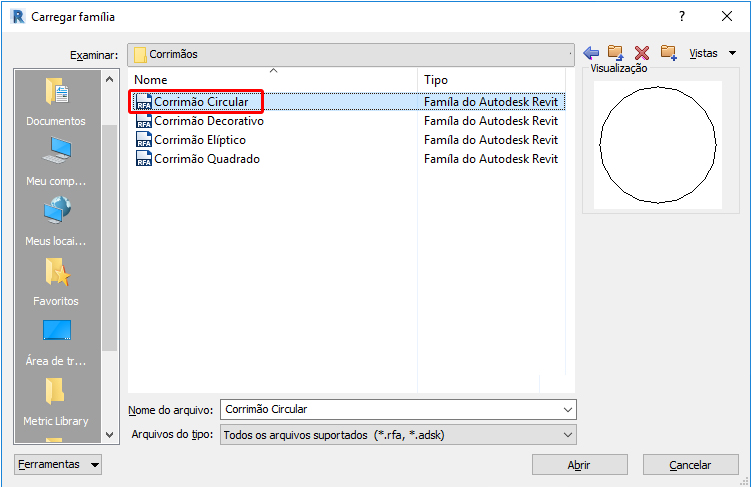

No exemplo vou pegar uma família de perfil existente no próprio Revit dentro da pasta Perfil > Corrimão e selecionei a família Corrimão circular.
![Modelagem básica - Varredura - Revit 18 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-15.jpg?quality=100&f=auto)
Com a família carregada, basta ir até a opção Perfil e selecionar na lista Corrimão Circular: 30mm.
![Modelagem básica - Varredura - Revit 19 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-16.jpg?quality=100&f=auto)
Carregado o perfil, basta confirmar a Varredura.
![Modelagem básica - Varredura - Revit 20 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-17.jpg?quality=100&f=auto)

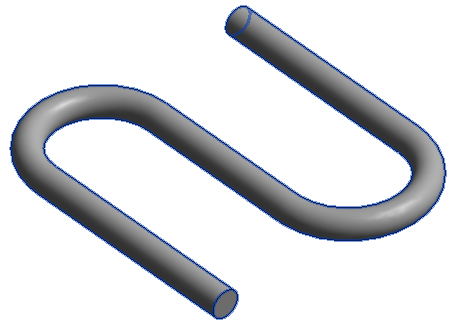

Pronto! Varredura concluída!
![Modelagem básica - Varredura - Revit 21 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-18.jpg?quality=100&f=auto)
Você pode a qualquer momento editar a varredura ou o perfil, para isso, selecione a geometria e clique em Editar varredura.
![Modelagem básica - Varredura - Revit 22 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-19.jpg?quality=100&f=auto)
Agora vamos a segunda opção que é criar um perfil com a ferramenta Selecionar Caminho.
CRIANDO UM CAMINHO POR SELECIONAR CAMINHO

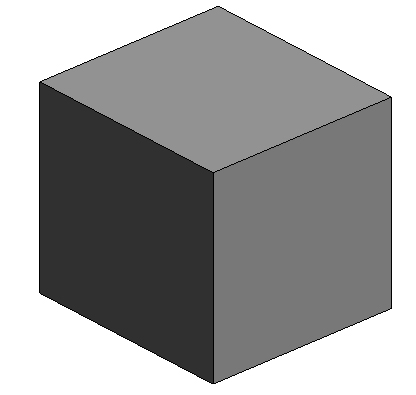

A ferramenta Selecionar Caminho necessita de algum objeto para ser selecionado, então vou criar um cubo com a ferramenta Extrusão para termos algo para selecionar.
![Modelagem básica - Varredura - Revit 23 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-21.jpg?quality=100&f=auto)
Agora, ative a ferramenta Varredura e clique em Selecionar Caminho.
![Modelagem básica - Varredura - Revit 24 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-20.jpg?quality=100&f=auto)

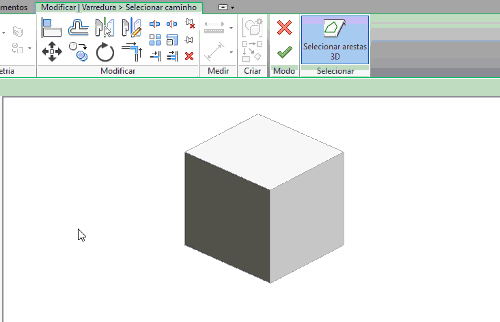

Observe que o cubo ficou acinzentado, e ao aproximar o mouse do cubo você pode selecionar qualquer aresta. Basta cliciar nas arestas desejadas, mesmo que elas estejam em um plano 3D.
![Modelagem básica - Varredura - Revit 25 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-22.gif?quality=100&f=auto)
Ao finalizar é só confirmar o caminho.
![Modelagem básica - Varredura - Revit 26 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-23.jpg?quality=100&f=auto)
Aqui o processo é o mesmo, você deve escolher o perfil que deseja utilizar ou desenhá-lo utilizando a ferramenta Editar perfil.
![Modelagem básica - Varredura - Revit 27 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-24.jpg?quality=100&f=auto)

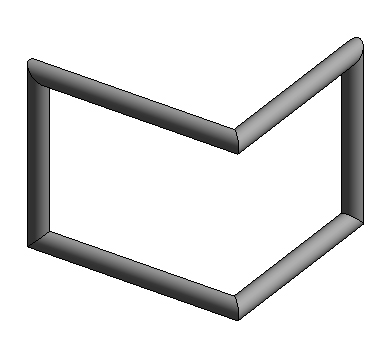

Vou selecionar novamente o perfil Corrimão circular: 30mm. Deletando o cubo é possível visualizar a varredura com mais clareza.
![Modelagem básica - Varredura - Revit 28 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-25.jpg?quality=100&f=auto)
Certo mas essa ferramenta só serve para criar rodapé?
![Modelagem básica - Varredura - Revit 29 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-45.jpg?quality=100&f=auto)
Na página seguinte, vamos criar uma cadeira para você usar no seu projeto.
MODELAGEM DE CADEIRA

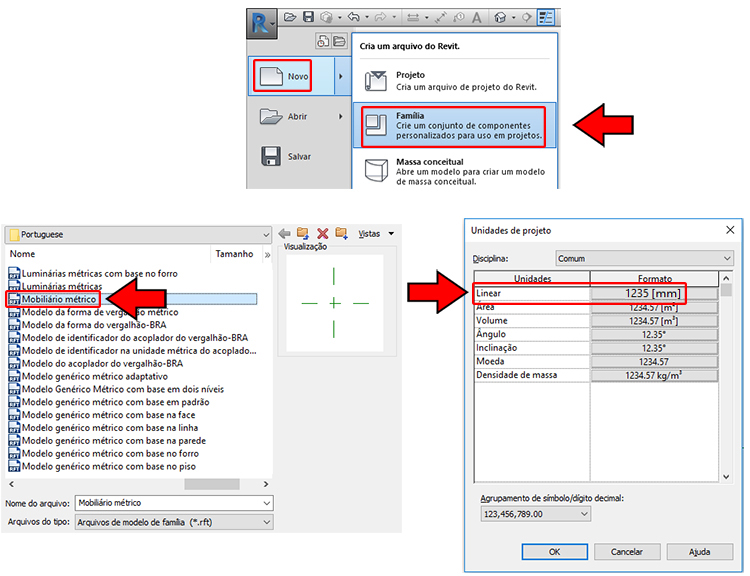

Crie um novo arquivo de Família e selecione o Template Mobiliário Métrico. Altere sua unidade para milímetros.
![Modelagem básica - Varredura - Revit 30 modelagem-modelagem-mesclar](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/05/modelagem-modelagem-mesclar-18.jpg?quality=100&f=auto)
Vamos começar pela base da cadeira. Como vamos utilizar a opção Varredura > Selecionar caminho, antes precisamos criar o caminho da varredura. Clique na ferramenta Extrusão.
![Modelagem básica - Varredura - Revit 31 modelagem-basica-extrusão](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/04/modelagem-basica-extrus%C3%A3o-08.jpg?quality=100&f=auto)

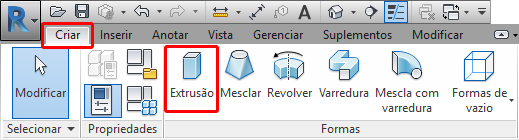

Na aba Modificar|Criar extrusão no painel desenhar selecione a ferramenta Retângulo.
![Modelagem básica - Varredura - Revit 32 modelagem-basica-extrusão](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/04/modelagem-basica-extrus%C3%A3o-12.jpg?quality=100&f=auto)

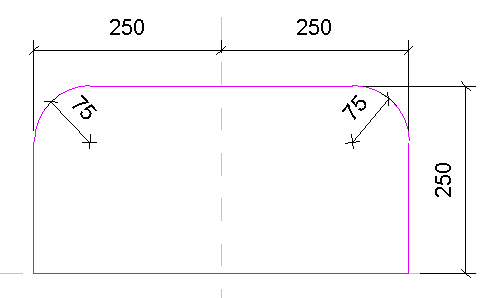

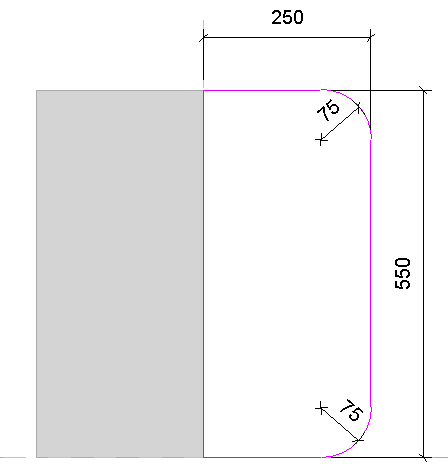

E desenhe uma geometria com as seguintes medidas.
![Modelagem básica - Varredura - Revit 33 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-26.jpg?quality=100&f=auto)

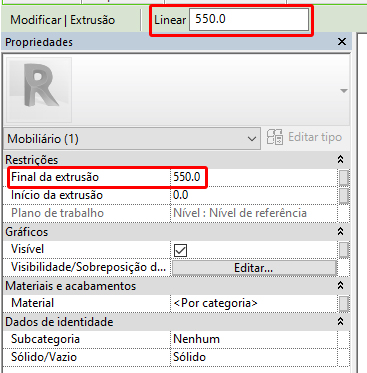

Na altura da extrusão configure para 550mm. Não esqueça de confirmar.
![Modelagem básica - Varredura - Revit 34 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-27.jpg?quality=100&f=auto)

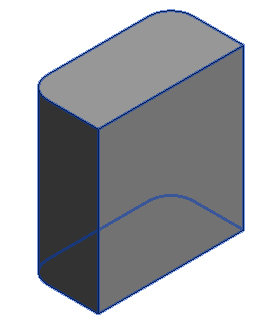

Pronto! Agora você tem a figura a seguir.
![Modelagem básica - Varredura - Revit 35 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-28.jpg?quality=100&f=auto)
Precisamos desenhar a outra metade, para isso precisamos mudar o plano de trabalho, então vá até o Navegador de projetos e selecione a Vista > Esquerda. Vamos fazer outra extrusão com as medidas abaixo.
![Modelagem básica - Varredura - Revit 36 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-29.jpg?quality=100&f=auto)
O valor da extrusão será de 550cm novamente. Não esqueça de confirmar.
![Modelagem básica - Varredura - Revit 34 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-27.jpg?quality=100&f=auto)

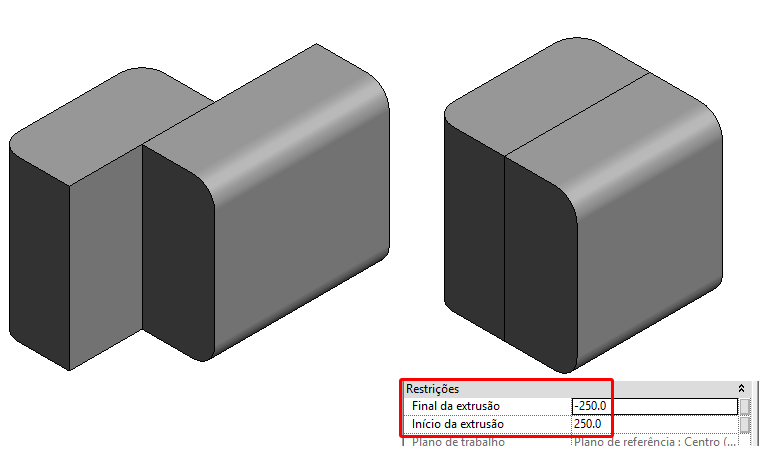

Possivelmente as geometrias ficarão desalinhadas, para corrigir em Propriedades entre com os valores: Final da Extrusão: -250.0 e Início da Extrusão: 250cm.
![Modelagem básica - Varredura - Revit 38 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-30.jpg?quality=100&f=auto)

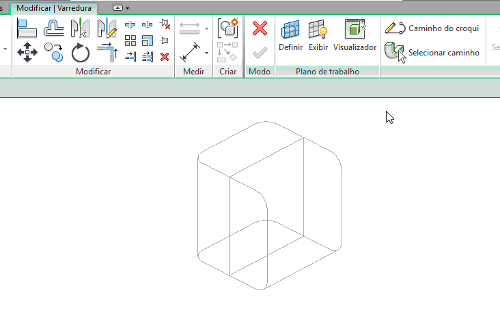

Agora que temos um caminho para seguir, mantenha na vista 3D e ative a ferramenta Varredura. Na ferramenta Varredura ative Selecionar Caminho.
![Modelagem básica - Varredura - Revit 24 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-20.jpg?quality=100&f=auto)
Agora é só clicar no caminha que representará a base da cadeira.
![Modelagem básica - Varredura - Revit 40 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-31.gif?quality=100&f=auto)
Ao finalizar confirme e observe que já temos um lugar com o plano onde devemos inserir ou desenhar o perfil que vamos trabalhar. Em Varredura clique em Editar perfil.
![Modelagem básica - Varredura - Revit 41 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-32.jpg?quality=100&f=auto)

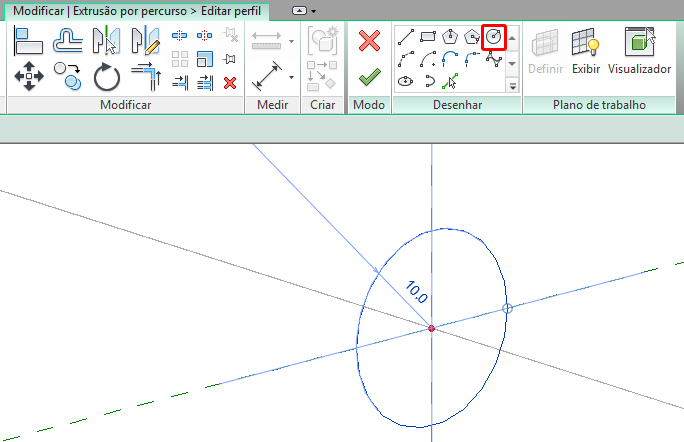

Vamos desenhar um perfil circular de 10mm.
![Modelagem básica - Varredura - Revit 42 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-33.jpg?quality=100&f=auto)

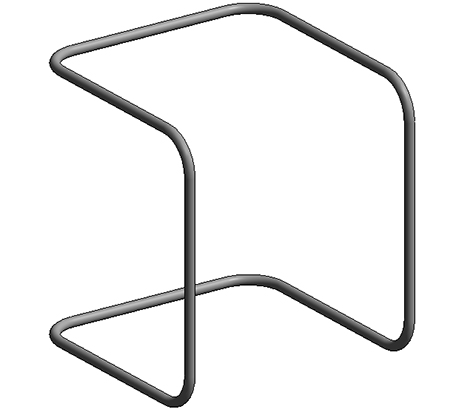

Agora é só confirmar para finalizar a Edição do perfil. Fazendo isso você retorna para a edição da Varredura e depois é só confirmar novamente e já pode conferir o resultado. Você também pode deletar as extrusões.
![Modelagem básica - Varredura - Revit 43 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-34.jpg?quality=100&f=auto)
Agora podemos fazer o encosto. Novamente vá para a vista esquerda, ative a ferramenta Varredura. Agora vamos utilizar a opção Caminho do croqui.
![Modelagem básica - Varredura - Revit 44 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-05.jpg?quality=100&f=auto)

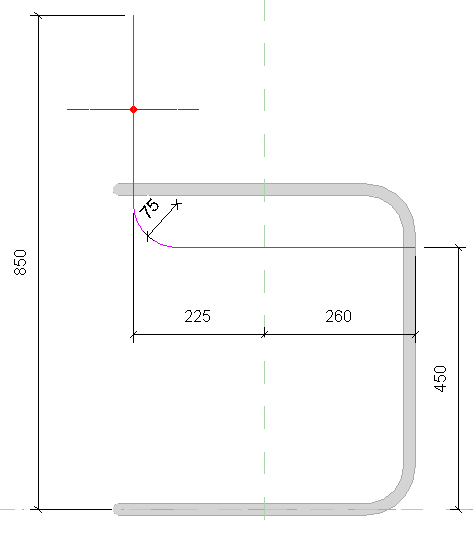

Desenhe a geometria a seguir conforme as medidas.
![Modelagem básica - Varredura - Revit 45 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-35.jpg?quality=100&f=auto)
Ao finalizar confirme o caminho e clique na opção Editar Perfil.
![Modelagem básica - Varredura - Revit 41 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-32.jpg?quality=100&f=auto)

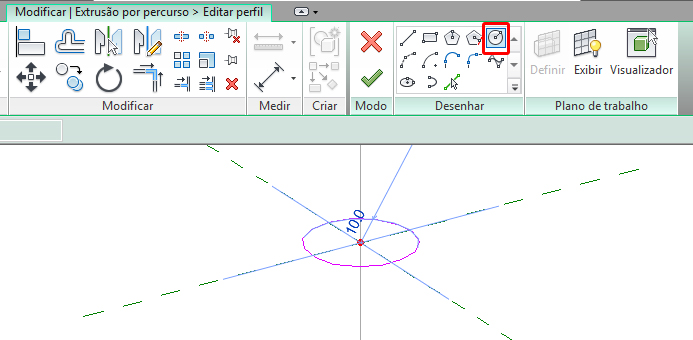

Vamos desenhar um perfil circular de 10mm.
![Modelagem básica - Varredura - Revit 47 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-36.jpg?quality=100&f=auto)
Agora é só confirmar para finalizar a Edição do perfil. Fazendo isso você retorna para a edição da Varredura e depois é só confirmar novamente e já pode conferir o resultado.
![Modelagem básica - Varredura - Revit 48 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-37.jpg?quality=100&f=auto)

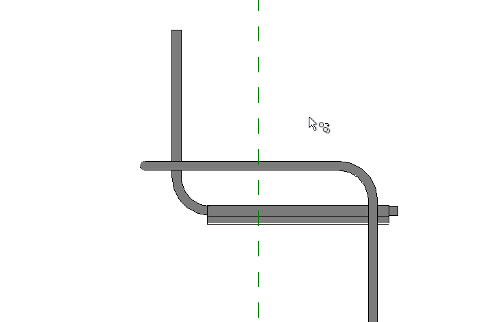

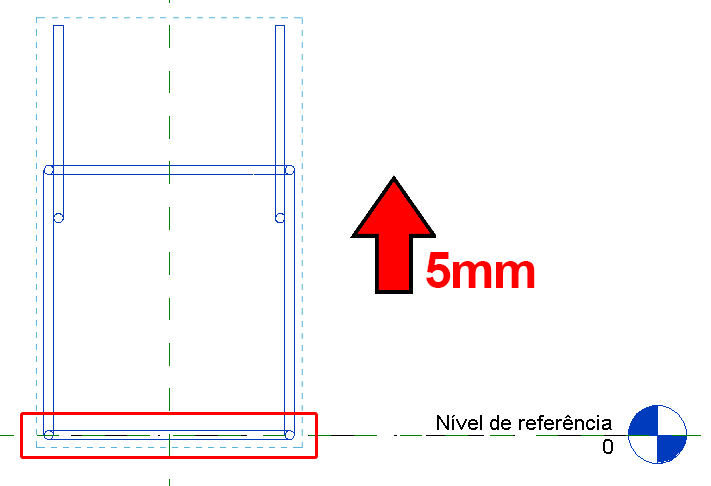

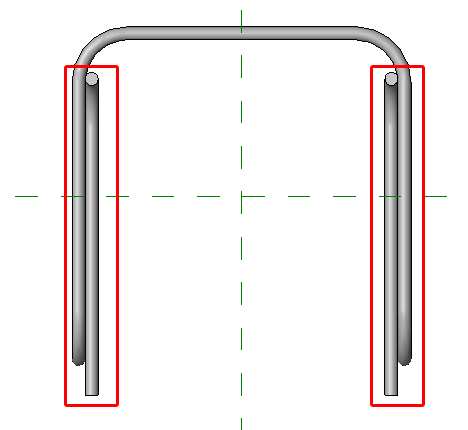

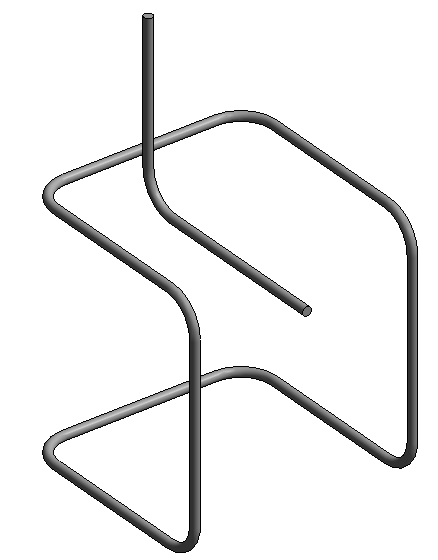

Agora temos dois detalhes para resolver. Posicionar corretamente o encosto e fazer uma cópia. Mude para a vista Planta de piso > Nível de referência. Se você tiver problemas com a curvatura, pode reposicionar os encostos.
![Modelagem básica - Varredura - Revit 49 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-38.jpg?quality=100&f=auto)

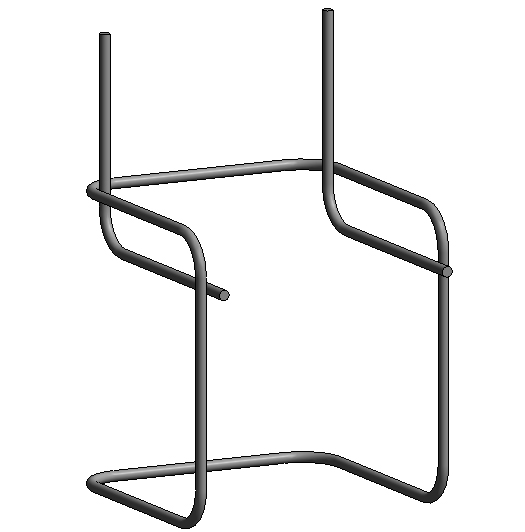

Confira o resultado no 3D. Perceba que nossa cadeira esta começando a tomar forma.
![Modelagem básica - Varredura - Revit 50 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-39.jpg?quality=100&f=auto)

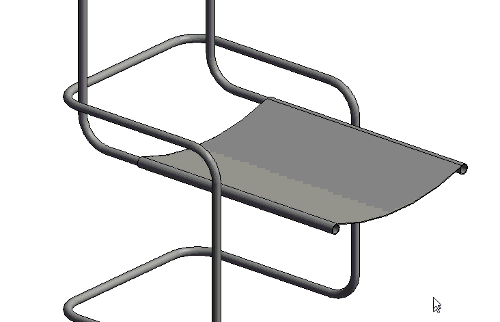

Agora vamos a parte do assento e encosto. Posicione na vista frente. Vamos aproveitar para fazer um pequeno ajuste. Observe que devido a base ser circular a cadeira esta 5mm dentro do piso. Selecione todos os elementos e mova 5mm para cima.
![Modelagem básica - Varredura - Revit 51 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-40.jpg?quality=100&f=auto)

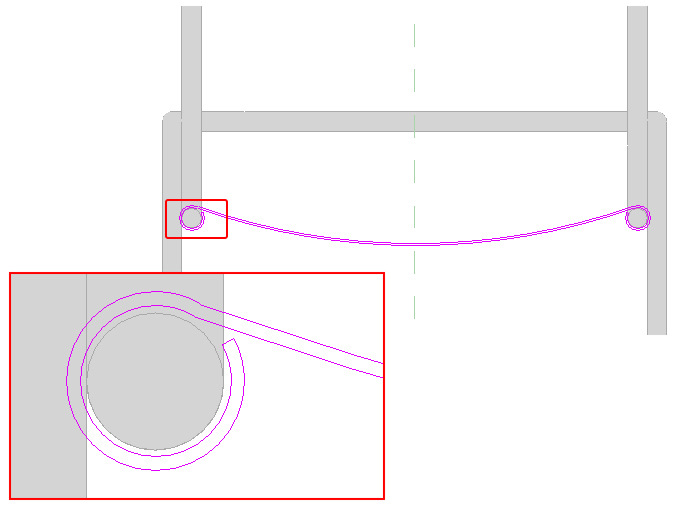

Agora aproxime a vista da base do encosto e vamos começar a desenhar o assento. Não esqueça de dar uma espessura para o tecido, pode ser em torno de 2mm. Vamos utilizar a ferramenta Extrusão.
![Modelagem básica - Varredura - Revit 52 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-41.jpg?quality=100&f=auto)
Quanto a dimensão do encosto, deixe com qualquer valor, já que vamos corrigir a dimensão através das alças de manipulação. Pode confirmar a extrusão.
![Modelagem básica - Varredura - Revit 53 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-42.gif?quality=100&f=auto)
Para o encosto, não precisa fazer uma nova extrusão, basta copiar o assento e rotacionar para a posição correta. Utilize as vistas laterais.
![Modelagem básica - Varredura - Revit 54 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-43.gif?quality=100&f=auto)

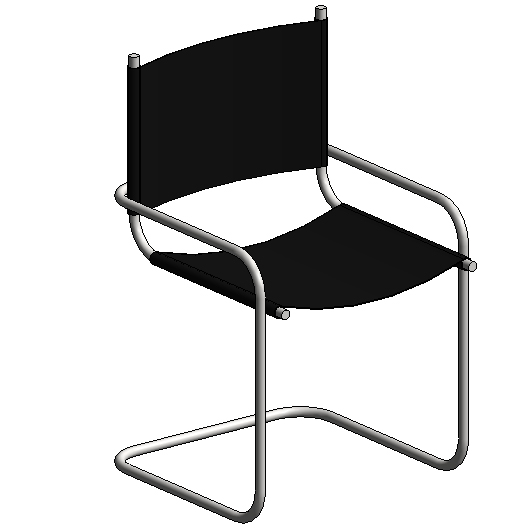

Agora é só aplicar os materiais e salvar sua nova cadeira!
![Modelagem básica - Varredura - Revit 55 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-44.jpg?quality=100&f=auto)
Não esqueça de salvar antes de carregar no projeto.
![Modelagem básica - Varredura - Revit 56 modelagem-basica-varredura](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/08/modelagem-basica-varredura-46.jpg?quality=100&f=auto)
