Mundar ponto de base do bloco

Mudar o ponto de base do bloco temporariamente permite que você posicione da melhor maneira possível o bloco para inseri-lo com precisão em seu projeto! Aprenda agora!

Muitas vezes ao criar um bloco não nos preocupamos com o momento em que o mesmo vai ser inserido, o que pode gerar uma série de problemas.

Basicamente o problema se encontra na escolha do Base Point (ponto de base), que dentro do painel Create block fica no campo Pick Point.

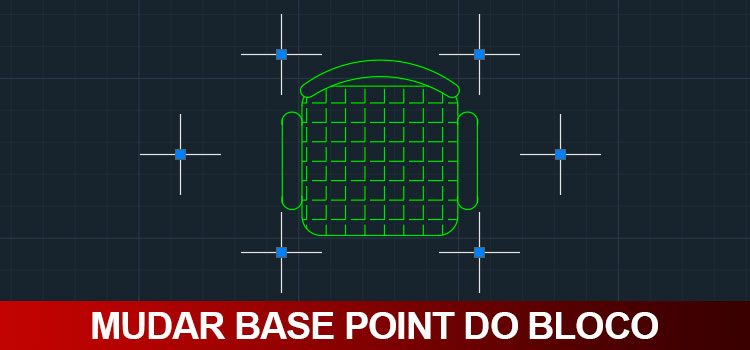

mudar-base-point-do-bloco-ao-inserir

O Ponto de base é por onde o cursor do mouse vai “segurar” o bloco, o que em alguns casos, pode fazer uma baita diferença tanto para um melhor posicionamento do bloco como para evitar perder tempo nesta etapa.

mudar-base-point-do-bloco-ao-inserir

Mas as vezes, mesmo tomando o cuidado de escolher um ponto de base adequado não conseguimos atender a todas as situações de projeto. Por isso temos um pequeno macete que podemos utilizar na hora de inserir o bloco.

MUDAR TEMPORARIAMENTE O PONTO DE BASE DO BLOCO

Um recurso que o AutoCAD disponibiliza é o de mudar temporariamente o ponto de base do bloco, permitindo uma melhor precisão quando o mesmo for inserido no seu projeto.

Para isso basta buscar o seu bloco normalmente indo até a aba Insert, clicar no botão Insert e escolher o bloco desejado.

mudar-base-point-do-bloco-ao-inserir

Observe que o bloco virá com o seu ponto de base padrão, porém antes de clicar observe a linha de comando. Temos algumas opções, entre elas a Basepoint (ponto de base). Pressione (B) para ativá-la.

mudar-base-point-do-bloco-ao-inserir

Ao clicar em Basepoint o bloco fica “congelado” no lugar e será exibida a mensagem Insert: specify basepoint (especifique o ponto de base).

mudar-base-point-do-bloco-ao-inserir

Basta você escolher o ponto de base que for mais interessante que imediatamente o bloco poderá ser movido já com o novo ponto de base.

Lembrando que este ponto de base é temporário, sendo assim quando for inserir o bloco novamente, o ponto de base padrão será reativado.

mudar-base-point-do-bloco-ao-inserir

Pronto! Chega de sofrer tento que inserir o bloco e depois mover para o lugar desejado! Agora é só mudar o ponto de base e resolver o problema!
