Múltiplos materiais por camada – Revit

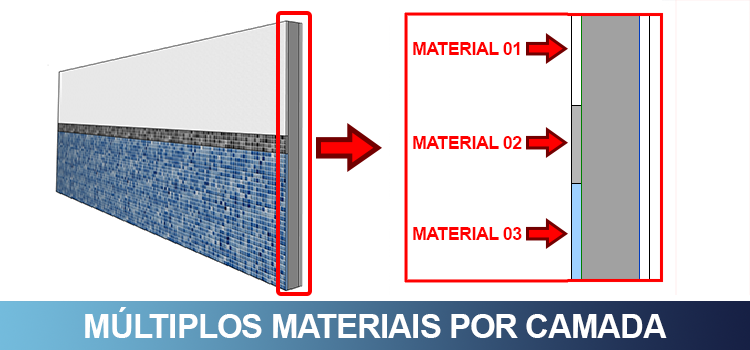

Inserir dois ou mais materiais na mesma camada de uma parede não é tão complicado como você imagina e isso permite um leque de combinações complexo e sofisticado. Aprenda agora!

Sem dúvida a ferramenta paredes é um dos recursos mais práticos que temos no Revit, onde basta selecionar os materiais desejados e organizá-los em suas respectivas camadas. Mas em algum momento você vai precisar que sua parede tenha dois materiais na mesma camada e é aí que você começa a se preocupar.

parede-dois-materiais-na-mesma-face

Claro que você pode recorrer ao recurso de Parede empilhada, mas isso obriga você a criar duas ou mais paredes o que acaba deixando a sua lista de opções de paredes cada vez maior.

Situações onde você precisa inserir um revestimento cerâmico a meia altura, uma camada de impermeabilização ou qualquer outro elemento podem lhe tomar um tempo precioso, então ao invés de ficar quebrando a cabeça veja como é possível inserir um ou mais materiais na mesma face de uma parede.

MÚLTIPLOS MATERIAIS EM UMA MESMA FACE

Para não deixar a publicação muito extensa, vou criar uma parede simples com poucas camadas e sem me preocupar com espessuras e materiais reais, afinal é só um exemplo.

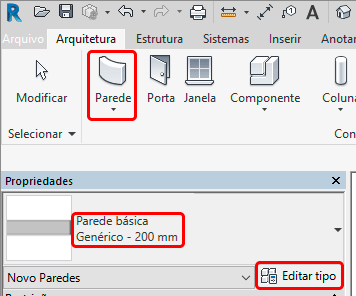

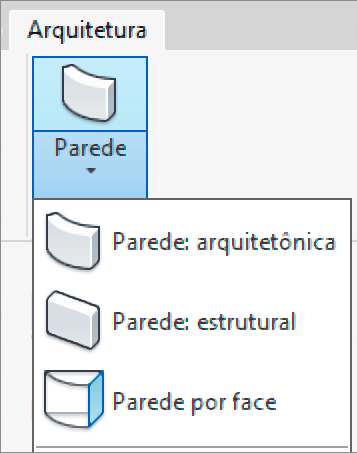

Clique na ferramenta Parede, localize a parede que deseja editar no painel de Propriedades e clique em Editar Tipo. No meu caso vou criar uma parede nova como exemplo, e vou deixar a espessura grossa para que fique mais fácil para você visualizar.

parede-dois-materiais-na-mesma-face

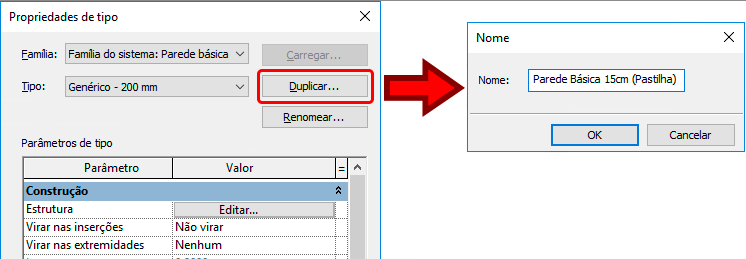

Caso também vá criar uma parede nova, não esqueça de Duplicar a parede.

parede-dois-materiais-na-mesma-face

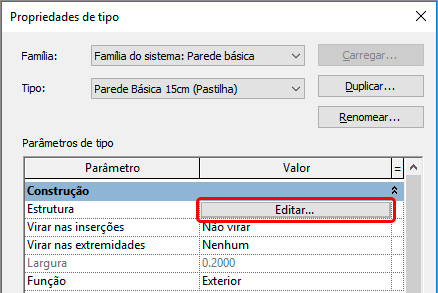

Na janela Editar tipo, no campo Construção, localize a opção Estrutura e clique em Editar.

parede-dois-materiais-na-mesma-face

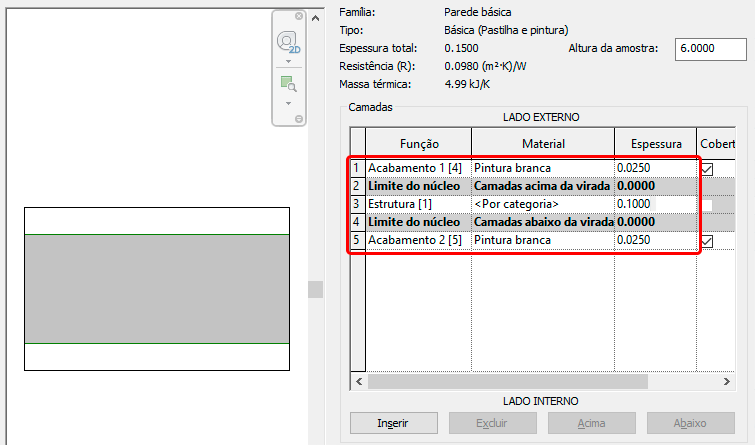

Na janela Editar montagem crie as camadas desejadas, se quiser acompanhar o exemplo, configure sua parede como a imagem abaixo e não se esqueça de atribuir as funções conforme a coluna Função:

parede-dois-materiais-na-mesma-face

Agora vamos analisar melhor o nosso problema. Precisamos que na face externa da parede tenham dois materiais sendo na parte inferior um revestimento de pastilha até a altura de 2 metros e na parte superior vai permanecer o revestimento branco.

Para isso precisamos recorrer as ferramentas disponíveis no campo Modificar Estrutura Vertical.

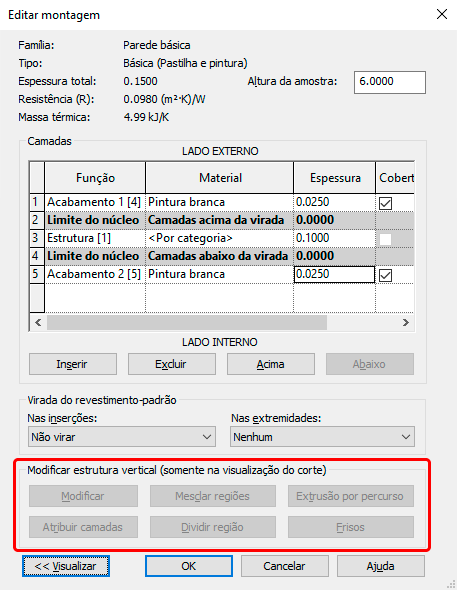

parede-dois-materiais-na-mesma-face

Ei! Estas ferramentas estão bloqueadas!

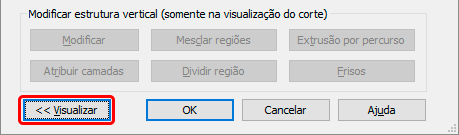

Calma, no próprio título você já tem a solução (somente na visualização do corte). Aqui você precisa expandir a janela clicando no botão Visualizar.

parede-dois-materiais-na-mesma-face

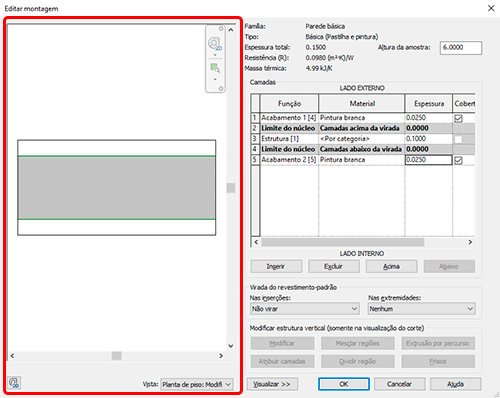

Clicando em visualizar você tem acesso a janela de preview onde você consegue visualizar as camadas que compõem sua parede. Porém por padrão a visualização está em Planta de piso, por isso o painel Modificar estrutura vertical fica bloqueado.

parede-dois-materiais-na-mesma-face

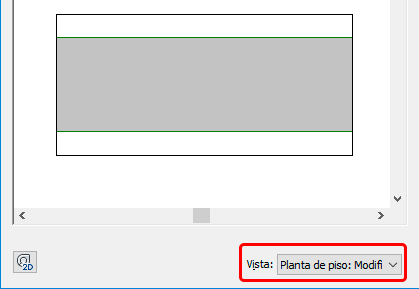

No campo inferior localize o botão Vista.

parede-dois-materiais-na-mesma-face

Clique e altere para Corte: Modificar atributos do tipo.

parede-dois-materiais-na-mesma-face

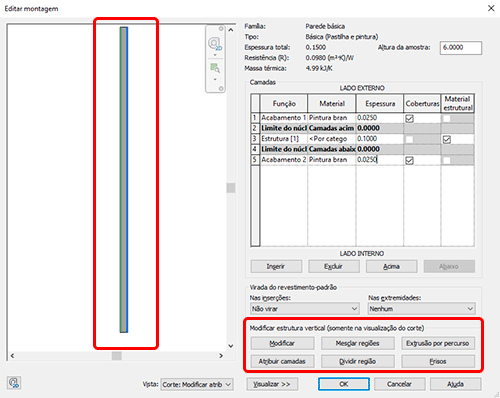

Observe que a vista de preview da parede agora está na vertical e o campo Modificar estrutura vertical está com todos os botões acessíveis.

parede-dois-materiais-na-mesma-face

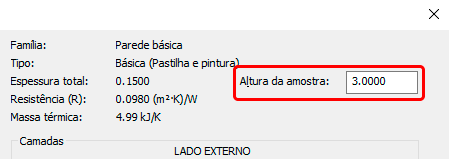

A amostra da parede está com 6 metros de altura então para facilitar a visualização, vamos reduzir. Para isso no canto superior direito vá ao campo Altura da amostra e altere o valor para 3 metros.

parede-dois-materiais-na-mesma-face

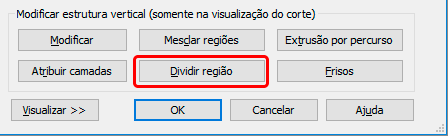

Agora vamos ao que interessa, preparar a face para que fique com dois materiais. No campo Modificar estrutura vertical localize a ferramenta Dividir região.

parede-dois-materiais-na-mesma-face

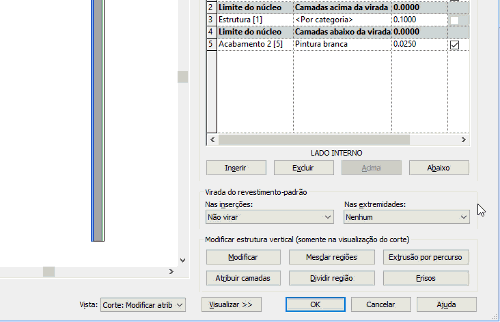

Agora você deve ir até a janela de preview da parede e você notará que o cursor do mouse ficará com a ponta de um estilete. Você deve mover o mouse sobre a face desejada e vai aparecer uma cota temporária de acordo com a altura. Mova o mouse até chegar na altura desejada (no meu caso 2 metros) e clique para confirmar.

parede-dois-materiais-na-mesma-face

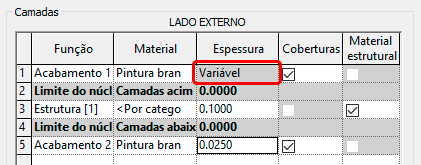

Observe que após efetuar o clique a camada que foi dividida terá o seu valor de espessura indicado como Variável.

parede-dois-materiais-na-mesma-face

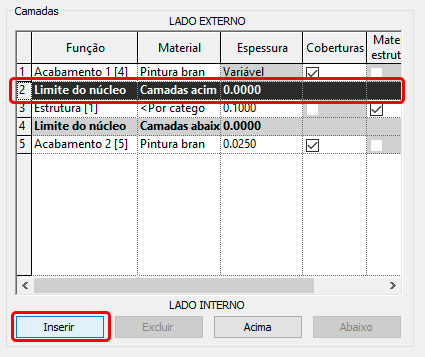

Mesmo dividida, a parede continua com o mesmo material na parte superior e inferior. Agora precisamos criar uma nova camada para aplicarmos o material de revestimento de pastilha. Selecione a linha 2 e clique em Inserir.

parede-dois-materiais-na-mesma-face

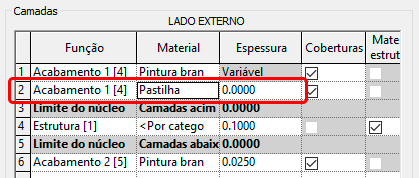

Configure a nova camada deixando a sua função como Acabamento 1, selecione o material desejado e não mexa na espessura!

parede-dois-materiais-na-mesma-face

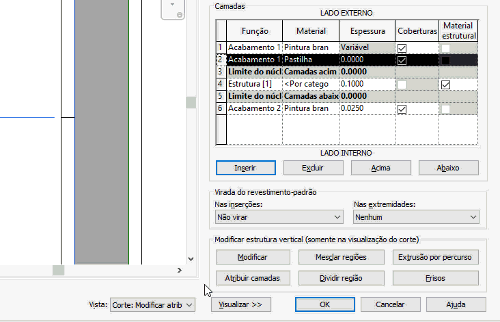

Agora vamos aplicar o material, para isso selecione a linha correspondente ao material novo, no meu caso a pastilha, clique em Atribuir camada e na janela de preview clique na camada inferior que você dividiu.

parede-dois-materiais-na-mesma-face

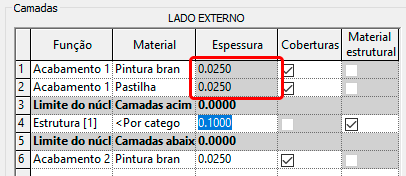

Observe que os campos de espessura de ambos materiais são imediatamente atualizados e ficam bloqueados para edição.

parede-dois-materiais-na-mesma-face

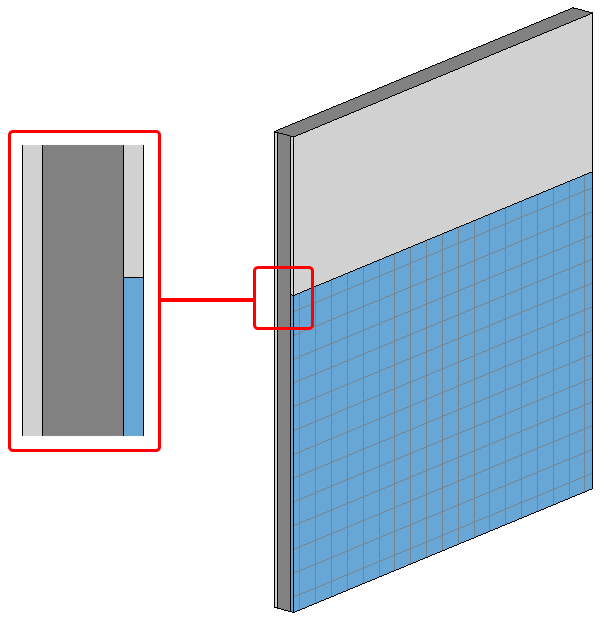

Pode clicar em Ok agora e testar a sua parede.

parede-dois-materiais-na-mesma-face

Legal, mas e se eu quiser mudar a altura do revestimento? E a espessura que ficou bloqueada?

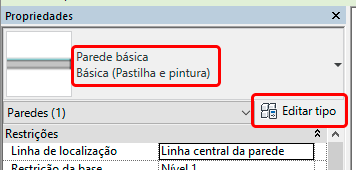

Calma, isso tem solução. Selecione a parede e em Propriedades clique em Editar Tipo.

parede-dois-materiais-na-mesma-face

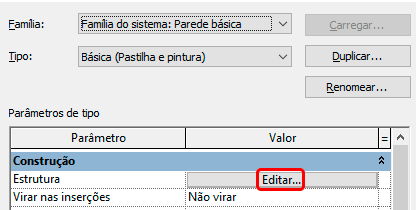

Na janela Propriedades de tipo vá ao campo Construção e na linha de Estrutura clique em Editar.

parede-dois-materiais-na-mesma-face

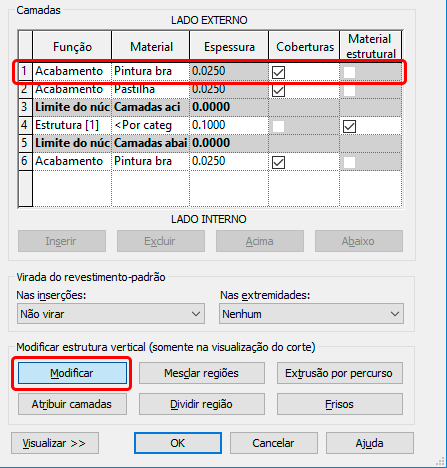

Agora você está de volta a janela de montagem onde pode acessar todas as camadas da sua parede. Para alterar a altura do revestimento e a sua espessura você deve selecionar a camada desejada (no meu caso a Camada 1) ir ao campo Modificar estrutura vertical e clicar no botão Modificar.

parede-dois-materiais-na-mesma-face

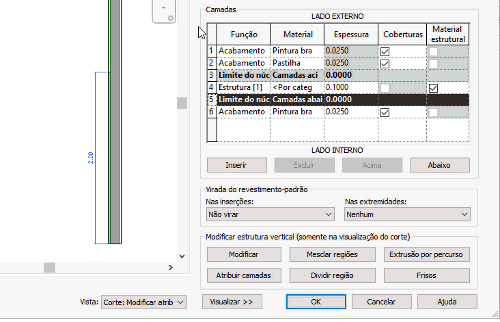

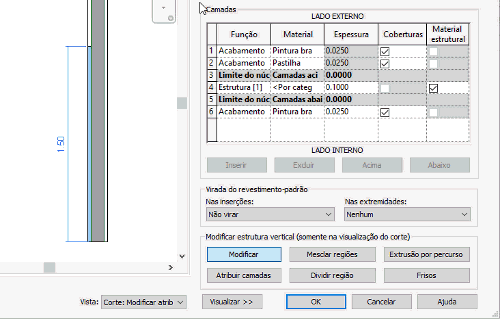

As modificações que você deseja fazer devem ser realizadas diretamente na janela de visualização do lado esquerdo. Para alterarmos a espessura precisamos ir até o ponto que divide os dois materiais da camada externa e clique na linha de divisão.

parede-dois-materiais-na-mesma-face

Assim você consegue redefinir a altura sempre que precisar.

Certo, mas e a espessura? Ambas estão bloqueadas.

O processo é o mesmo, você deve selecionar a camada desejada e clicar na face vertical da camada para aparecer uma cota temporária. Aí basta alterar o valor da cota. Lembrando que a espessura será a mesma para ambas as camadas.

parede-dois-materiais-na-mesma-face

Pronto! Agora vai da sua criatividade para fazer as combinações necessárias até você conseguir que sua parede fique perfeita!

Gostou? Assine nossa Newsletter e seja avisado por e-mail quando saírem novas publicações!

Curtam nossa página! Facebook! E não esqueça de fazer uma avaliação da página!

Participem do nosso grupo! Grupo QualifiCAD

Dúvidas? Comentem!

Autor

Luis André

Luis André

Olá, sou o Luis André é responsável por todo o conteúdo do site QualifiCAD.

Sou arquiteto a mais de 10 anos, e nessa jornada tive que aprender a trabalhar com diversos softwares e aqui eu compartilho tudo o que aprendi ao longo da minha jornada no mundo da arquitetura e construção civil.

Sou mestre em Arquitetura e graduado em arquitetura e urbanismo. Também sou graduado em desenho industrial (projeto do produto).

Tenho certificações como Autodesk Certified Professional (AutoCAD, Revit e 3DS max) e Autodesk Certified Instructor.

Fique a vontade para me adicionar as suas redes sociais! Obrigado por sua visita!

4 Comentários

  1. Avatar
    Hermenegildo Bastos Pita
    17 de outubro de 2019 at 21:00 — Responder

    E para efeito de quantitativos como funciona? Em caso de junção de paredes?

    • Avatar
      19 de outubro de 2019 at 16:52 — Responder

      Olá Hermenegildo,

      Na verdade, os quantitativos do Revit são imprecisos em junções de paredes, mas sinceramente ainda não fiz um teste neste sentido. Vou dar uma pesquisada a respeito.

      Um abraço!

  2. Avatar
    Rafael
    17 de maio de 2020 at 13:11 — Responder

    Legal o tópico, mais como ficaria em uma representação gráfica em corte? Por que a parte que leva o revestimento, esta seria mas espessa. Mas a parte da pintura também ficou com o mesmo valor. Tem alguma outra forma de representar ou outro método de fazer? Como o Revit contabilizaria isso?

    • Avatar
      23 de maio de 2020 at 10:15 — Responder

      Olá Rafael,

      Este recurso tem suas limitações, principalmente no quesito espessura. Dependendo do que você precisa a ferramenta parede empilhada pode ser uma melhor opção. Tudo depende da sua necessidade.

      Um abraço!
