SKETCHUP & VRAY

Objeto oculto sumiu – Sketchup

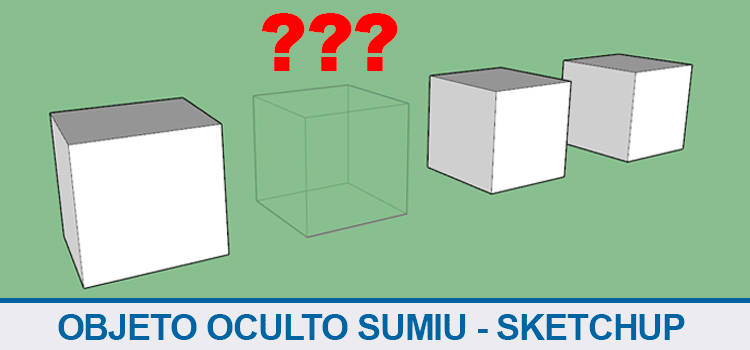

Um objeto oculto sumiu no seu projeto, e agora? Você ocultou e quando tentou reexibir não aconteceu nada! Calma, vamos entender o que geralmente ocasiona este problema! Aprenda agora!

A função ocultar objetos é uma excelente ferramenta quando precisamos remover um objeto temporariamente, porém se não tomarmos cuidado podemos ter problemas na hora de reexibir os objeto oculto. Vamos entender como a ferramenta funciona.

OCULTAR OBJETOS

Para ocultar um objeto qualquer em seu projeto basta selecionar o objeto desejado e clicar com o botão direito do mouse sobre ele, em seguida escolher a opção ocultar.

objeto-oculto-sumiu

Para reexibir o objeto oculto o caminho é diferente, você precisa ir até a opção Editar e selecionar a opção Reexibir.

objeto-oculto-sumiu

Clicando em reexibir você tem duas opções:

  • Último: Reexibe o último objeto que foi oculto.
  • Tudo: Reexibe todos os objetos que foram ocultos.

Até aqui é simples, mas e quando você clicar em reexibir e o objeto não aparece? Vamos entender as possibilidades.

OBJETO OCULTO DENTRO DE GRUPO OU COMPONENTE

Já falei sobre grupos e componentes mas caso você não tenha visto basta clicar aqui Grupo e Componente, qual a diferença?.

Quando temos um grupo ou componente o seu modo de edição é bloqueado, onde para que seja possível editar é necessário clicar duas vezes sobre o objeto o clicar com o botão direito sobre o objeto e escolher a opção Editar Grupo.

objeto-oculto-sumiu

Você sabe que um objeto está em modo de edição quando o mesmo está dentro de um quadrado pontilhado e os demais objetos da cena estão em um tom esverdeado.

objeto-oculto-sumiu

O problema começa aqui. Se você ocultar algum objeto dentro de um grupo ou componente ele só poderá ser exibido ao entrar no modo de edição do grupo ou componente. Então a primeira dica é:

Certifique-se de que o objeto que sumiu não foi oculto dentro de um grupo ou componente.

OBJETO OCULTO DENTRO DE UMA CAMADA

Quando trabalhamos com camadas (layers) também podemos ter este problema. Ao desligar a opção visível todos objetos que pertencem aquela camada passam a ficar ocultos na visualização, então outra dica é:

Certifique-se de que o objeto não está em uma camada (layers) que está desligado.

objeto-oculto-sumiu

VOCÊ MOVIMENTOU O SEU PROJETO

Quando você oculta um objeto ele permanece no mesmo local na qual ele estava posicionado, então caso você reposicione o seu projeto ao reexibir os objetos ocultos ele vai reaparecer no seu local original e não vai acompanhar a movimentação do seu projeto.

objeto-oculto-sumiu

Então minha outra dica é:

Evite movimentar o seu projeto quando estiver trabalhando com objetos ocultos.

ENCONTRAR OBJETOS OCULTOS

Quando criamos uma forma 3D no sketchup, ela é composta por faces. Porém em formas geométricas circulares ou com curvas o Sketchup precisa criar subdivisões nestas faces, que por padrão ficam ocultas.

encontrar-objetos-ocultos

Para conseguir visualizar estas faces você precisa ativar esta função na aba Visualizar e clicar na opção Geometria Oculta.

encontrar-objetos-ocultos

Ta, mas o que isso tem a ver com os objetos ocultos que eu perdi?

Tudo. Quando ativamos a opção Geometria Oculta esta função se aplica tanto a subdivisões de faces curvas como a QUALQUER geometria que esteja oculta em seu projeto, exibindo inclusive objetos que estão ocultos da visualização do seu projeto.

encontrar-objetos-ocultos

E outra vantagem é que caso você tenha ocultado vários objetos você consegue escolher qual objeto quer que seja reexibido, afinal, no modo de exibição em “aramado” é possível clicar no objeto oculto.

encontrar-objetos-ocultos

Com isso você vai conseguir encontrar o seu objeto perdido.

encontrar-objetos-ocultos

E por fim a possibilidade mais triste. Você realmente deletou seu objeto por acidente. Infelizmente pode acontecer, mas antes de chorar se desesperar não custa dar uma conferida nestas três dicas.

Gostou? Assine nossa Newsletter e seja avisado por e-mail quando saírem novas publicações!

Curtam nossa página! Facebook! E não esqueça de fazer uma avaliação da página!

Participem do nosso grupo! Grupo QualifiCAD

Dúvidas? Comentem!

Autor

Luis André

Luis André

Fundador do QualifiCAD, arquiteto, designer de produto, mestre em arquitetura, apaixonado por tecnologia, softwares de arquitetura e maquetes eletrônica. É leitor de quadrinhos e ilustrador nas horas vagas, mas ocupa quase todo tempo produzindo conteúdo para o site. Mas ama fazer isso!

11 Comentários

  1. Valéria Serrão
    17 de outubro de 2017 at 14:56 — Responder

    André, minha parede só aparece enquanto estou no grupo. Quando saio ela desaparece, fica somente aparecendo a marcação de objeto selecionado. Não tem nada oculto, acabei de começar a levantar as paredes…O que pode ser?

    • 29 de outubro de 2017 at 15:22 — Responder

      Olá Valéria,

      Sugiro que você mova a parede para fora do projeto, utilize o comando desagrupar e depois agrupe novamente. Pode ser um simples BUG.

      Um abraço!

  2. Rogério
    3 de novembro de 2017 at 21:12 — Responder

    Boa noite.
    Eu excluí minha bandeja padrão do sketchup, mas agora não consigo restaurá-la pois esta não aparece nem indo em visualização. Não tem mais esta opção.
    O que eu faço?

    Obrigado

    • 5 de novembro de 2017 at 16:12 — Responder

      Olá Rogério,

      Para reexibir a bandeja padrão basta ir até a aba Janela e selecionar Bandeja padrão. Dúvidas entre em contato.

      Um abraço!

  3. Sabrina Brasil
    21 de novembro de 2017 at 19:38 — Responder

    Boa noite!
    Quando oculto meu desenho ele parece com linha tracejada, tem como tirar? e deixar ele normal (quando o desenho some mesmo)

  4. 8 de janeiro de 2018 at 13:42 — Responder

    Boa! Explicação simples e objetiva.

  5. henrique
    13 de fevereiro de 2018 at 19:23 — Responder

    Valeu!

  6. Ana
    26 de novembro de 2018 at 16:06 — Responder

    Ola. Eu importo um componente do 3d warehouse e ele simplesmente nao aparece na minha área de trabalho. Nao sei mais o que fazer.

    • 30 de novembro de 2018 at 12:47 — Responder

      Olá Ana,

      Já tentou salvar em uma pasta? Já tive um problema parecido.

      Um abraço!

  7. Eduardo
    24 de janeiro de 2019 at 22:10 — Responder

    boa noite!
    já vi vários videos sobre componentes… Porem nenhum me ajudou nas munhas buscas.

    Como faço para ocultar grupos de componentes e reexibi-los no mesmo local através de algum comando rápido, como por exemplo algum ataho ?

    • 4 de fevereiro de 2019 at 19:55 — Responder

      Olá Eduardo,

      Não sei se entendi sua dúvida. Você quer ocultar um mesmo tipo de componente? Nestas situações recomendo o uso de camadas, elas permitem um bom gerenciamento do projeto.

      Um abraço!
