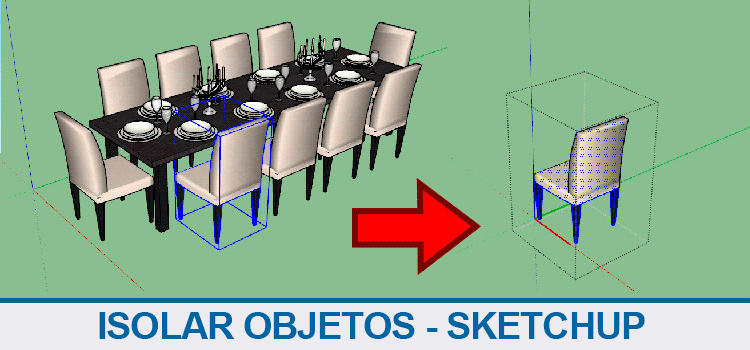

Isolar objetos no sketchup

Isolar objetos no sketchup é um recurso muito simples que além de deixar o seu arquivo bem mais leve durante a edição, permite que você tenha uma visão completa do objeto que esta sendo editado. Aprenda agora!

O projeto vai ficando cada vez mais elaborado e em um determinado momento qualquer edição em um grupo ou componente vira um pesadelo! Agora imagine a possibilidade de ao realizar qualquer edição todos os demais objetos são ocultados, permitindo uma visão completa e exclusiva apenas do objeto que você precisa editar.

Parece um sonho né? Mas é verdade, vamos aprender a ativar este recurso.

OCULTAR RESTO DO MODELO

Quando clicamos duas vezes sobre um grupo ou componente, entramos em seu modo de edição. Neste momento todos os demais objetos continuam presentes na cena, porém inacessíveis para edição. Conseguimos identificá-los através de suas cores, que passam a ficar em um tom esverdeado.

isolar-objetos-ao-editar

Porém temos a opção de fazer com que ao fazer a edição do grupo/componente os demais objetos fiquem ocultos, para isso basta ir até o menu Visualizar e em Editar componente clique em Ocultar resto do modelo.

isolar-objetos-ao-editar

O comportamento pode ser diferente em caso de grupos ou componentes. Não sabe a diferença entre grupo ou componente? Veja essa publicação antes de continuar! Grupo ou componente, qual a diferença?

Com esta opção ativada, ao clicar em um grupo, todos os demais objetos serão ocultos.

isolar-objetos-ao-editar

Porém, ao realizar este processo em um componente, todos objetos também são ocultos, mas suas cópias permanecem visíveis. Porém, com o efeito esverdeado que é aplicado a objetos que não estão acessíveis para edição.

isolar-objetos-ao-editar

Mas não se preocupe, é possível configurar para que mesmo componentes fiquem ocultos durante a edição. vamos entender o processo.

OCULTAR COMPONENTES SIMILARES

Para ocultar componentes similares é preciso que você vá até ao menu Visualizar  e em Editar componente clique em Ocultar componentes similares.

isolar-objetos-ao-editar

Pronto! Agora você pode isolar qualquer objeto para realizar as edições que você precisa!

isolar-objetos-ao-editar

Gostaram? Curtam nossa página! Facebook!

Participem do nosso grupo! Grupo QualifiCAD!

Dúvidas? Comentem!

5 comentários em “Isolar objetos no sketchup”

  1. E quando eu faço uma cópia de um compononente, tudo que edito nele edita nos outros, como fazer a edição de apenas uma das copias?

    Responder
  2. Olá Luiz!
    Obrigada por tanto conteúdo útil.
    Estou recebendo o seguinte aviso: a operação realizada provocou a união da geometria visível com a geometria existente que está oculta.
    E isto está me impedindo de continuar, não consigo encontrar nada relacionado com isso
    Obrigada

    Responder
    • Olá Luciana,

      Provavelmente vc ocultou algum objeto que não estava agrupado, porém ao modelar alguma uma nova geometria ela se “uniu” a geometria oculta. Desoculte tudo e agrupe, que a mensagem deve parar de aparecer.

      Um abraço!

      Responder
