Parede cortina curva é um recurso nativo do Revit, mas se você quiser que os vidros e perfis acompanhem a curvatura da parede é necessário alguns ajustes simples, aproveite e aprenda agora!
A ferramenta parede cortina permite uma ampla gama de possibilidades de envidraçamento do seu projeto, porém quando precisamos de uma parede perfeitamente curva o resultado pode não ser o que você estava imaginando.

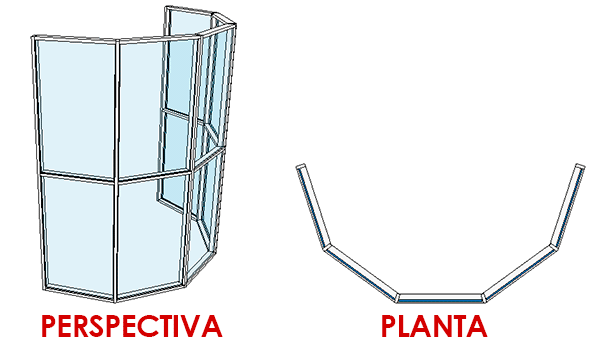

Observe que temos um arco “facetado”, de forma que todos os vidros são perfeitamente planos, ao invés de serem curvos, que são bem mais caros e complexos de serem fabricados.
Mas vidros curvos oferecem um visual sofisticado e elegante em qualquer projeto, desta forma se o dinheiro não for um problema, vamos aprender a configurar um vidro curvo para a sua parede cortina.
Como criar parede cortina curva no Revit

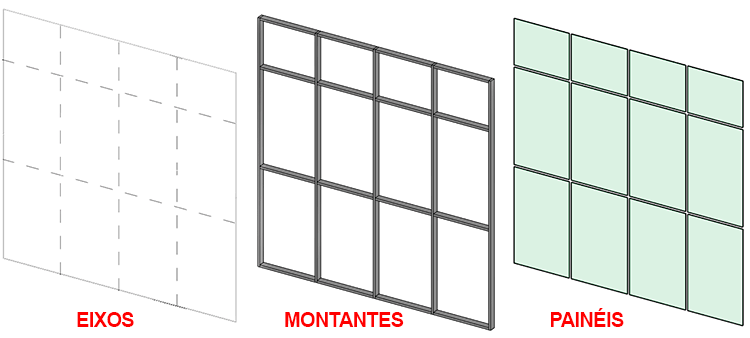

O primeiro passo para a criação de uma parede cortina curva é entender que uma parede cortina é uma família aninhada (uma família com outras famílias dentro). Uma parede cortina é composta por eixos, montantes e painéis.
Se você não sabe trabalhar com paredes cortina e quer aprender mais, vou deixar o link para um artigo completo que fiz sobre essa ferramenta:

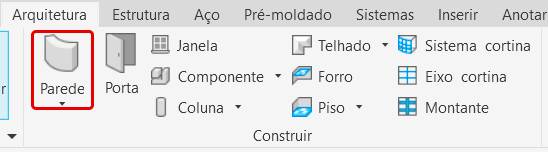

Por padrão, os montantes e painéis são sempre retos, porém podemos substituir os painéis por um que melhor se adapte a nossa necessidade. O primeiro passo é ir até a aba Arquitetura e clicar na ferramenta Parede.

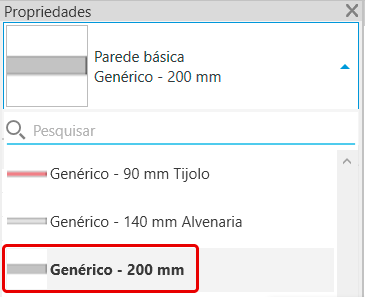

Na janela Editar tipo, selecione um modelo de parede simples. Vou usar a Genérico 200mm.
Na janela Propriedades de tipo vamos duplicar esta parede e alterar o nome para Vidro curvo.
Duplicada a parede precisamos configurar para que ela realmente tenha o aspecto de um vidro, para isso no campo Estrutura clique em Editar.

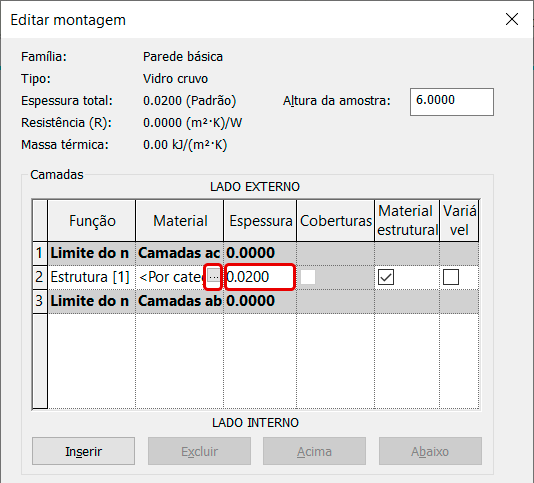

Na janela Editar montagem precisamos fazer dois ajustes, sendo o primeiro alterar a espessura do vidro. Vou colocar 0,02 metros (2 centímetros). Em seguida vamos alterar o material clicando em Material (nos “três pontinhos).

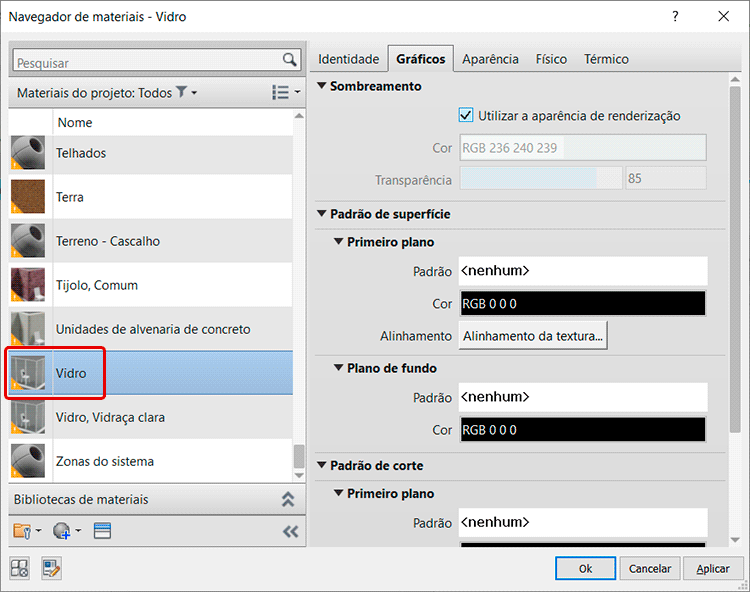

No Navegador de materiais você pode usar o material vidro ou criar um personalizado, conforme a sua necessidade. Clique em ok para confirmar.

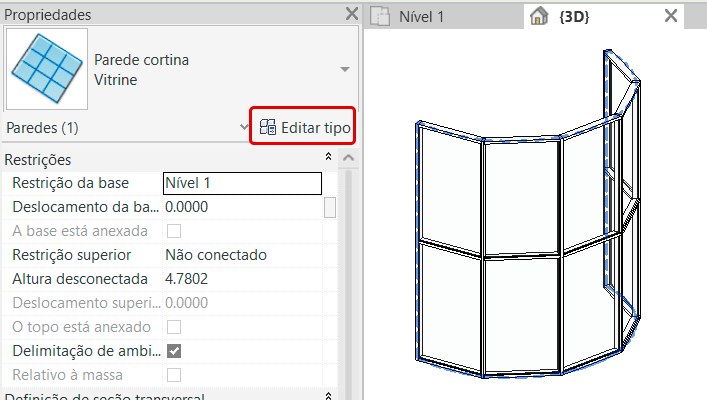

Pode dar Ok nas outras janelas até voltarmos a nossa área de trabalho. Agora vamos selecionar nossa parede cortina e na janela Propriedades clicar em Editar tipo.

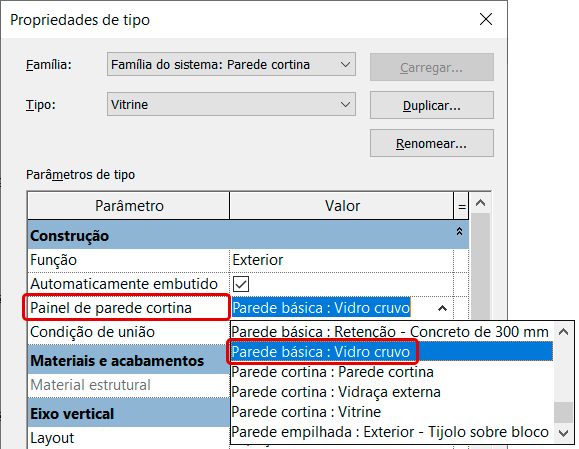

Em Propriedades de tipo, no campo Construção, temos uma opção chamada Painel de parede cortina, onde podemos selecionar o vidro curvo que acabamos de criar.

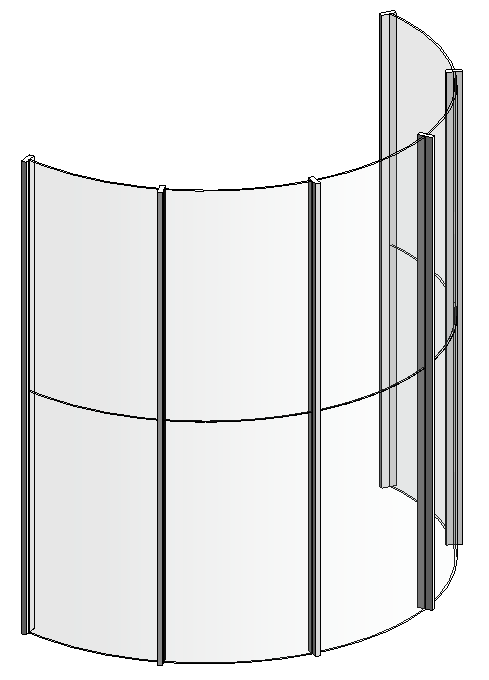

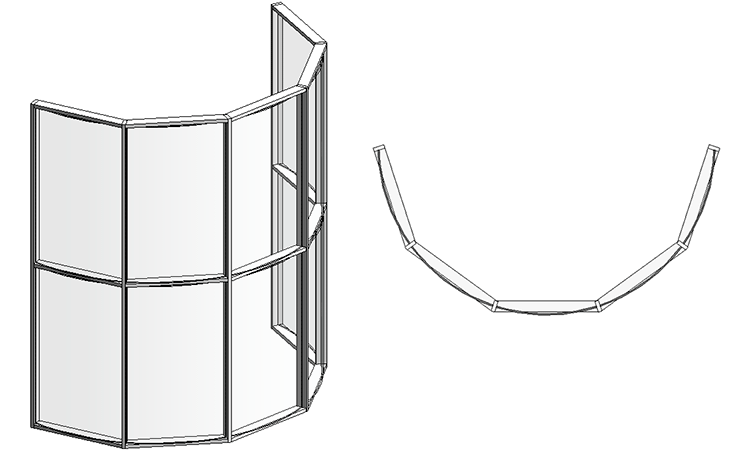

Clicando em Ok você vai notar que os vidros estão curvados, acompanhando a curvatura da sua parede, porém os montantes (perfis horizontais) não.
A solução é simples, onde o primeiro passo é remover os montantes horizontais. Para isso selecione a parede cortina e na janela Propriedades clique em Editar tipo.

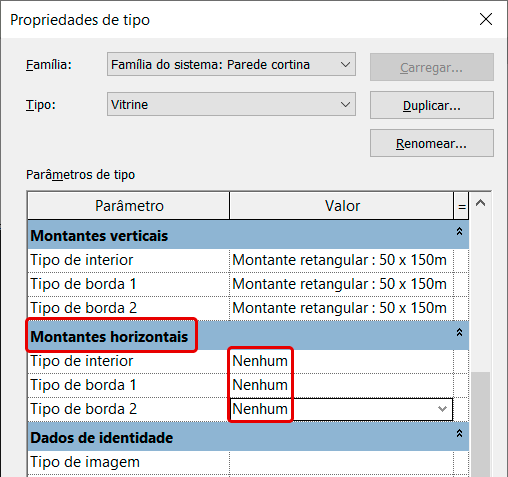

Na janela Propriedades de tipo localize o campo Montantes horizontais e altere todas as opções para Nenhum.
Clique em Ok para finalizar. Caso seja exibido um alerta, não se preocupe, ele esta apenas informando sobre remoção dos montantes secundários. Pode clicar em Excluir montantes secundários.
Observe que temos uma parede perfeitamente curva, porém sem os montantes horizontais.
Se o seu projeto não tem os montantes horizontais, podemos encerrar por aqui, mas vamos supor que você também precisa dos perfis horizontais curvados, acompanhando a curvatura dos vidros.

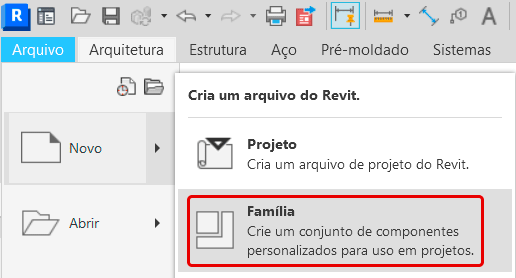

Para isso precisamos criar um novo perfil para ser associado ao nosso vidro. Para isso vá até a aba Arquivo, clique em Novo e selecione Família.

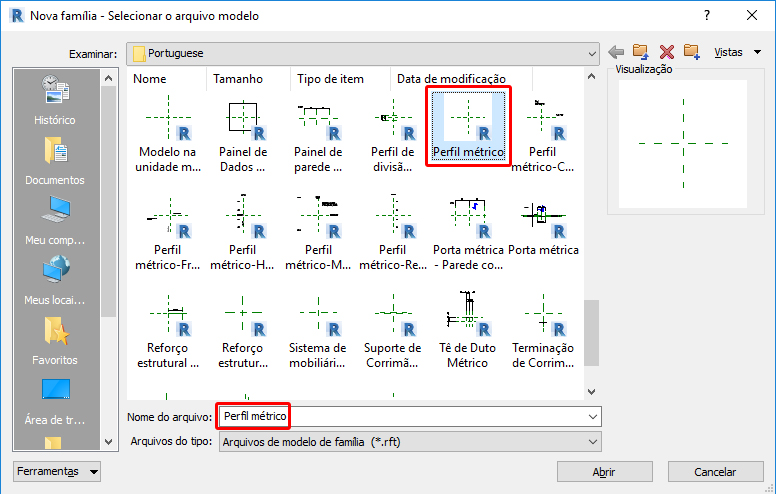

Selecione o template Perfil métrico.

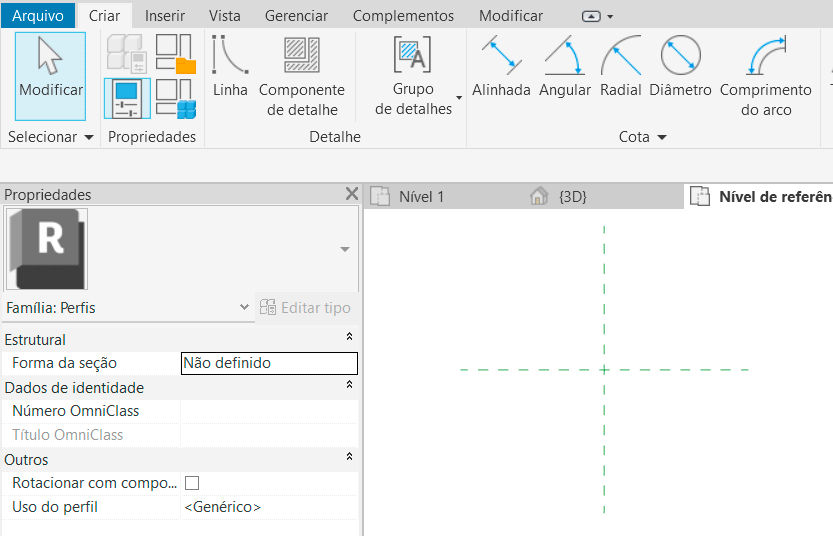

Observe que como estamos criando uma família, a área de trabalho muda totalmente.
Mas não se preocupe, aqui só precisamos criar um desenho do perfil, para isso vá até a aba Criar e no painel Detalhe clicar em Linha.

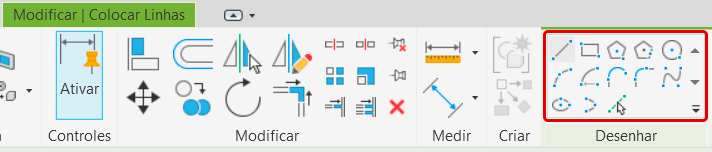

Você será direcionado a aba Modificar | Colocar linha, onde temos acesso a todas as ferramentas de desenho para desenharmos o nosso perfil.

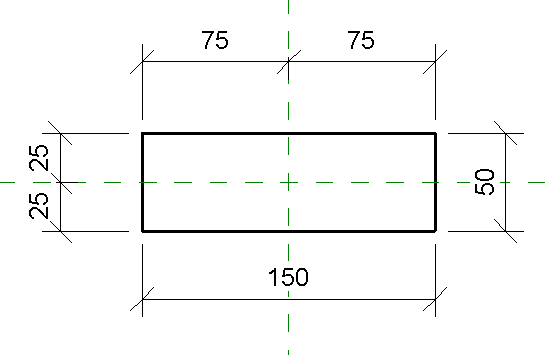

Como estou utilizando a parede cortina padrão do Revit, vou fazer um perfil retangular com 150 x 50mm. Tome o cuidado de desenhá-lo centralizado em relação aos planos de referência do template.
Não se esqueça de salvar o perfil com um nome adequado, no meu caso vou chamar de Perfil curvo. Após salvar clique no botão Carregar no projeto e fechar.

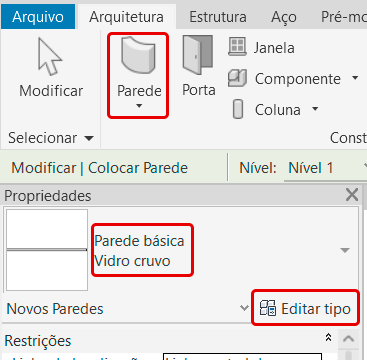

De volta ao ao nosso projeto, vamos até a ferramenta Parede localizar nosso vidro curvo e clique em Editar tipo.

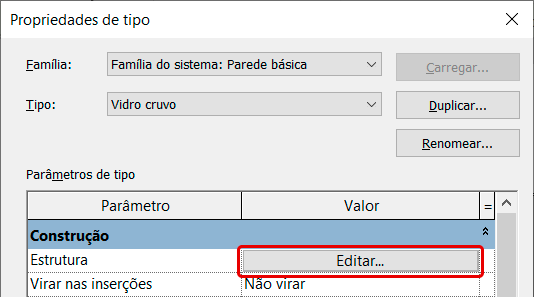

Em Propriedades de tipo localize o campo Estrutura e clique em Editar.

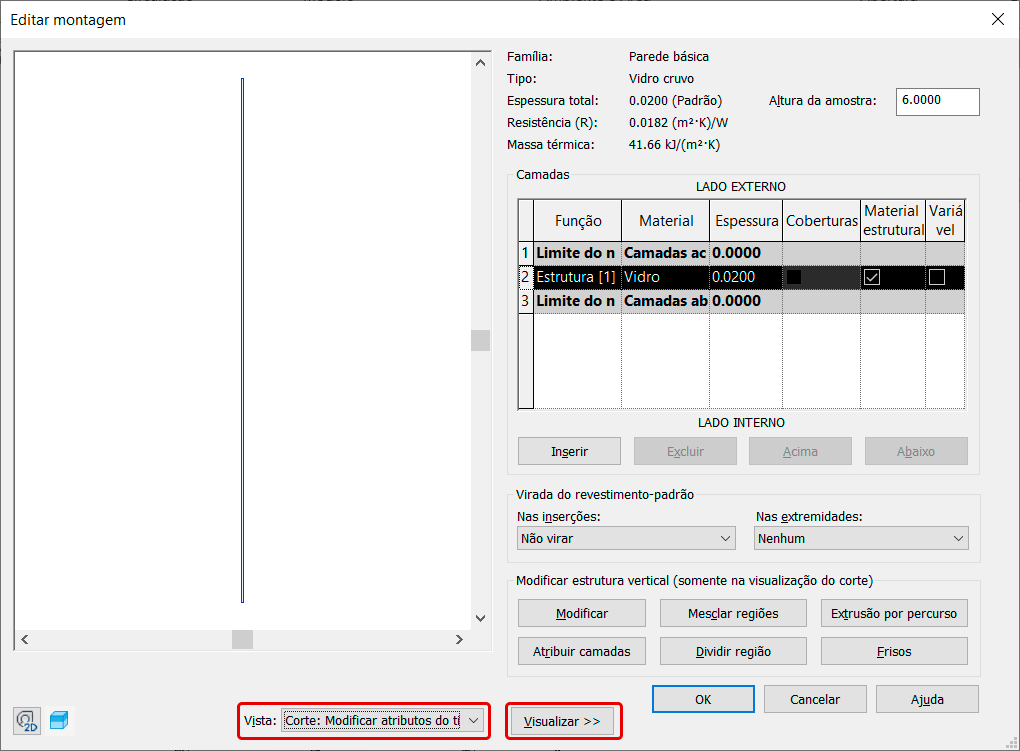

Na janela Editar montagem precisamos expandir a visualização clicando em Visualizar, assim podemos ter uma prévia do nosso vidro. Aqui precisamos clicar no campo vista e alterar o modo de exibição para Corte: Modificar atributo de tipo.

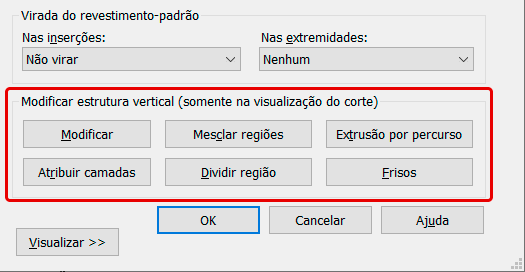

Observe que no canto inferior esquerdo, o campo Modificar estrutura vertical (somente na visualização em corte) foram habilitadas.

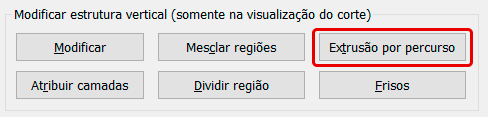

Clique na opção Extrusão por percurso, para adicionarmos o nosso perfil curvo.

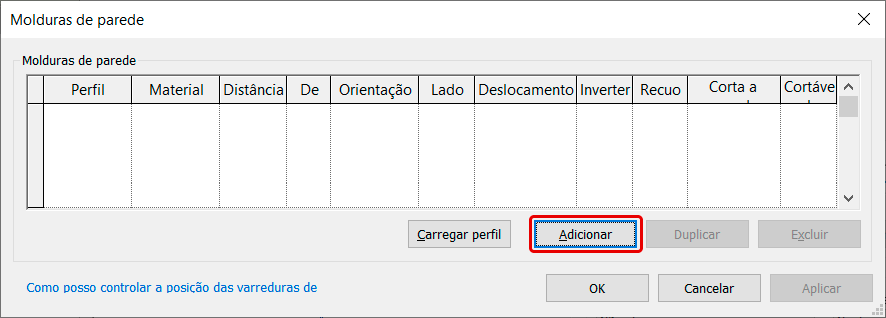

Será exibida a janela Moldura de parede. Aqui podemos adicionar o nosso perfil personalizado clicando em Adicionar.

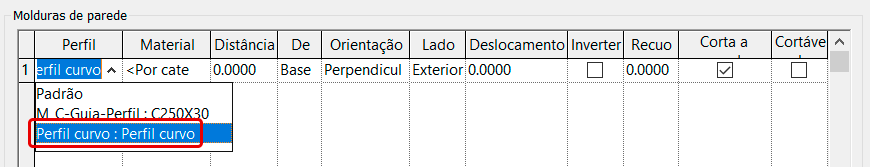

Observe que uma nova linha foi adicionada, porém com um perfil padrão. Vá ao campo Perfil e altere para perfil curvo.

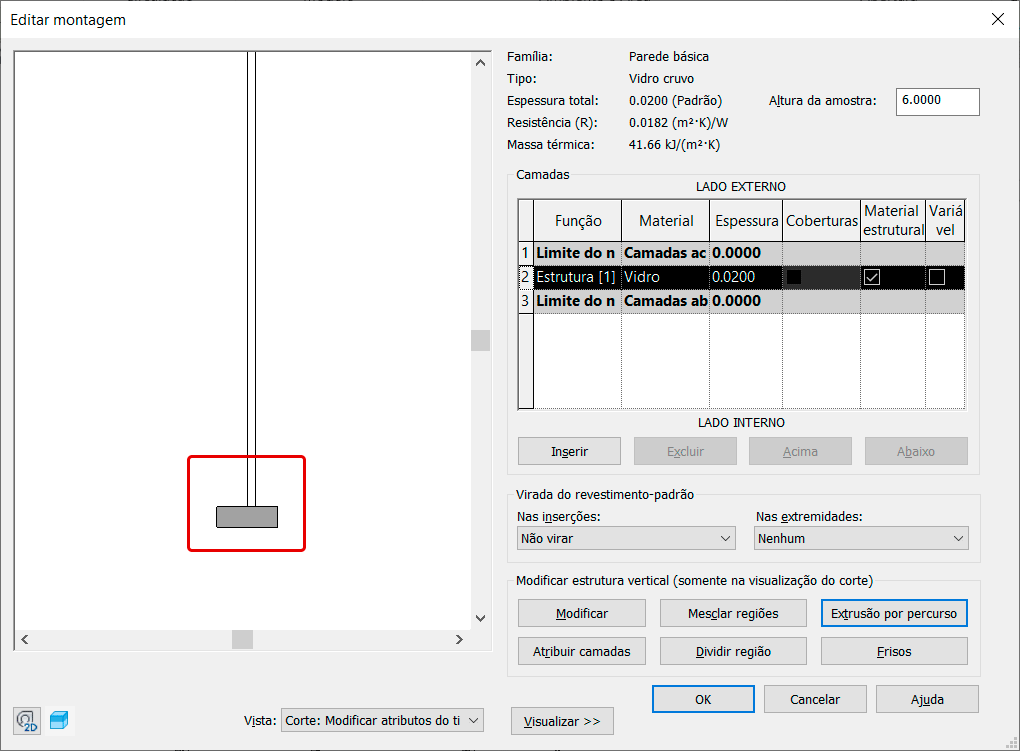

Adicionado o perfil pode clicar em Ok. Observe que na janela de preview já é possível visualizar o perfil na parte inferior do nosso vidro curvo.

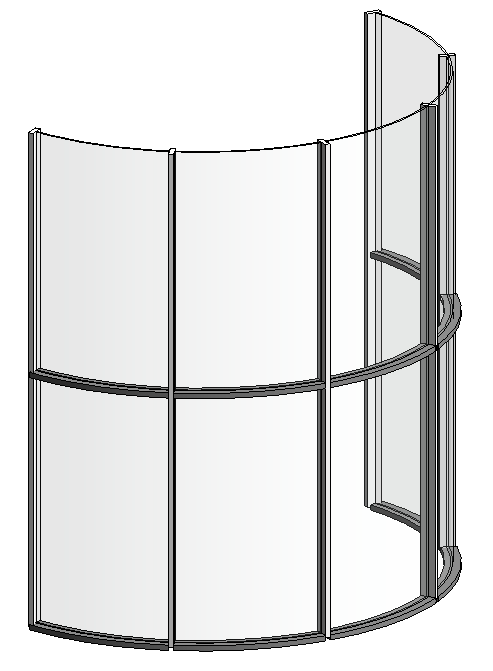

Pode clicar em Ok nas demais janelas e você vai observar que já temos um perfil horizontal curvado na nossa parede de vidro.
Observe que ficou faltando o perfil curvo na parte superior. Em uma parede cortina, todos os vidros se comportam da mesma maneira, de forma que quando inserimos um perfil horizontal na parte inferior todos os vidros passaram a exibir o perfil inferior.

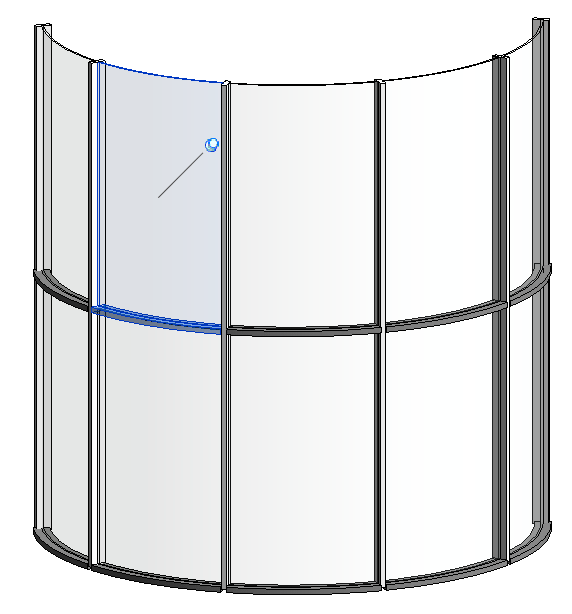

Porém precisamos que os vidros da fileira superior se comportem de forma diferente, para isso vamos selecionar um vidro qualquer da fileira de cima (se tiver dificuldades de selecionar o vidro, pressione a tecla tab até conseguir selecioná-lo).

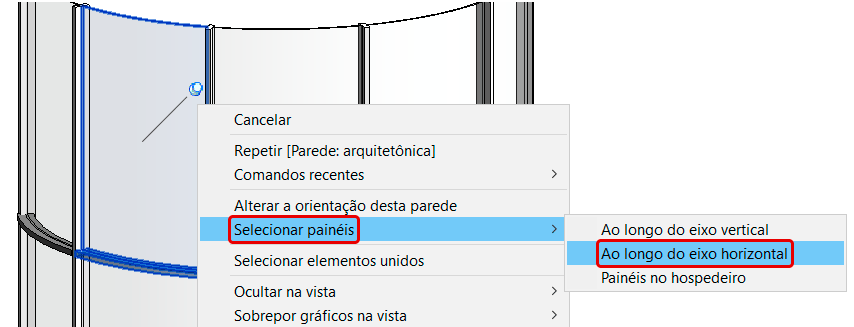

Quando conseguir selecionar um dos vidros clique sobre ele com o botão direito e selecione a opção Selecionar painéis > Ao longo do eixo horizontal (Isso vai poupar o trabalho de selecionar todos os vidros, um por um).

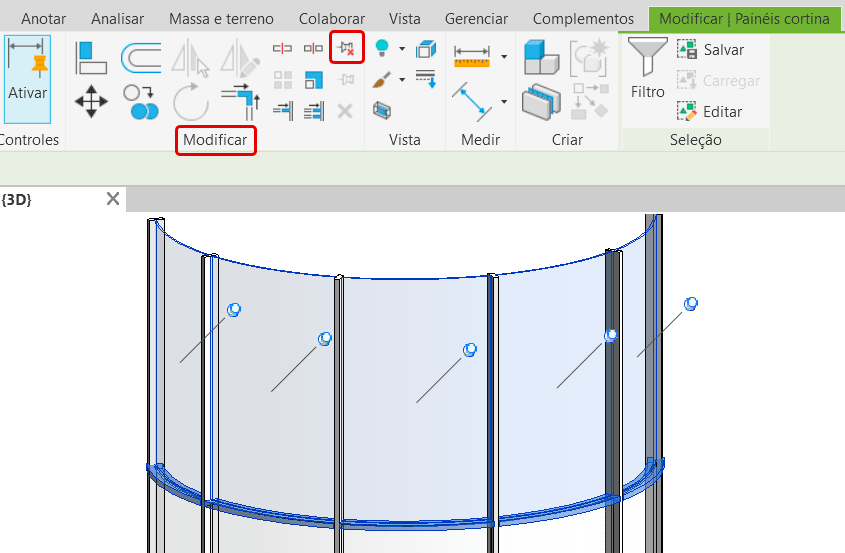

Observe que todos os vidros foram selecionados e temos um “alfinete”. Para remover todos alfinetes de uma vez só, vá até a aba Modificar | Painel cortina e no painel Modificar clique Desafixar.

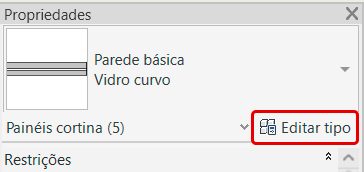

A partir de agora os vidros superiores continuam fazendo parte da parede cortina, porém podem ser alterados sem afetar o restante da parede curva. Mantenha os vidros selecionados e vamos até a aba Propriedades e clique em Editar Tipo.

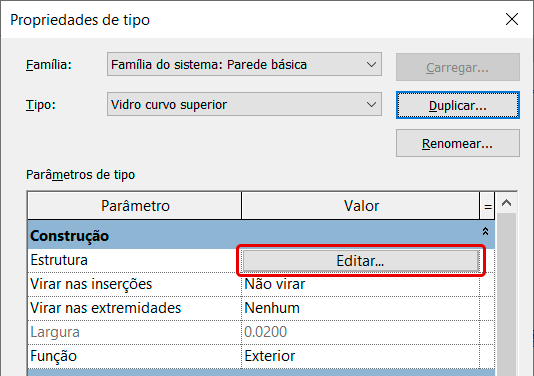

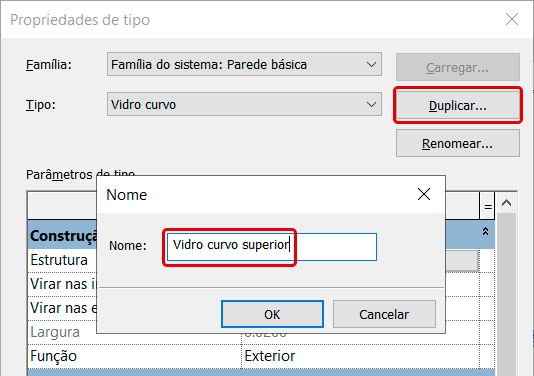

Como já temos um vidro curvo perfeitamente configurado, vamos apenas Duplicar para criar a versão superior. Vou chamar o meu de Vidro curvo superior.
Agora vamos adicionar o nosso perfil superior, para isso clique no campo Estrutura no botão Editar.
Na janela Editar montagem vá até o campo Modificar Estrutura vertical e clique em Extrusão por percurso.
Na janela Molduras de parede já temos o perfil inferior, aqui você vai clicar no botão adicionar para incluir mais um perfil ao nosso vidro.

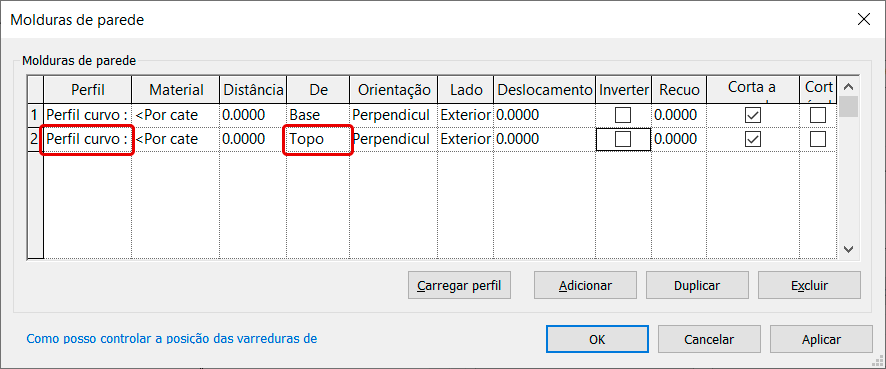

Ao clicar em adicionar temos uma nova linha. Na coluna perfil selecione Perfil curvo e na coluna De altere para topo. Pode clicar em Ok para finalizar.

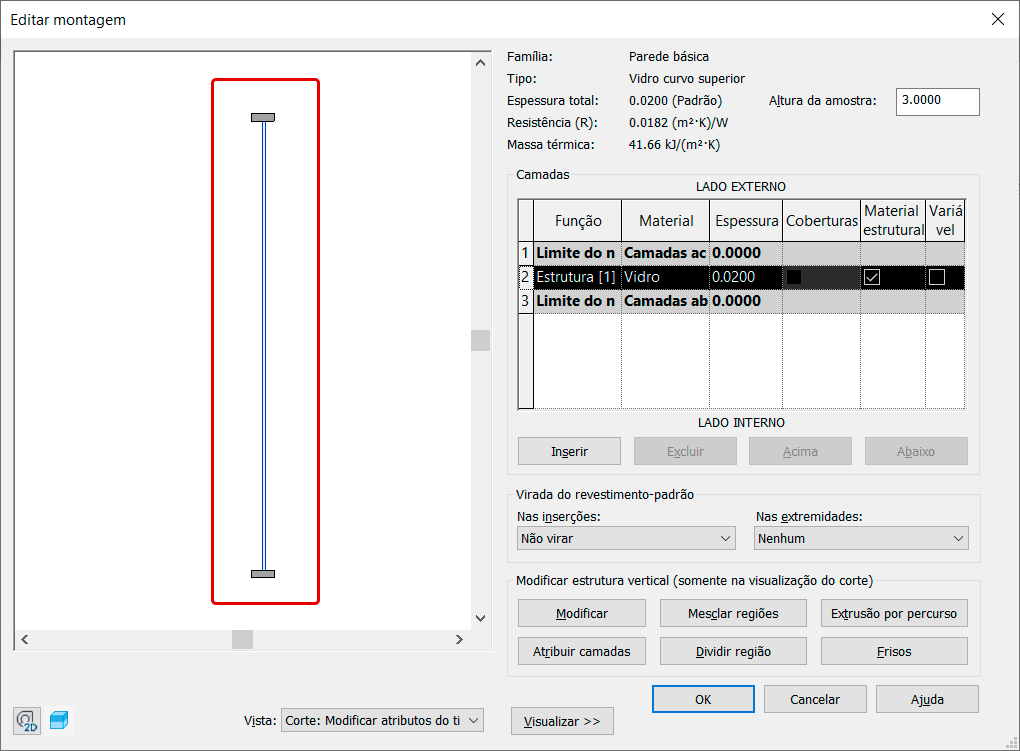

Na janela Editar montagem dê aquela conferida na janela de preview. Se estiver tudo certo pode clicar em Ok.

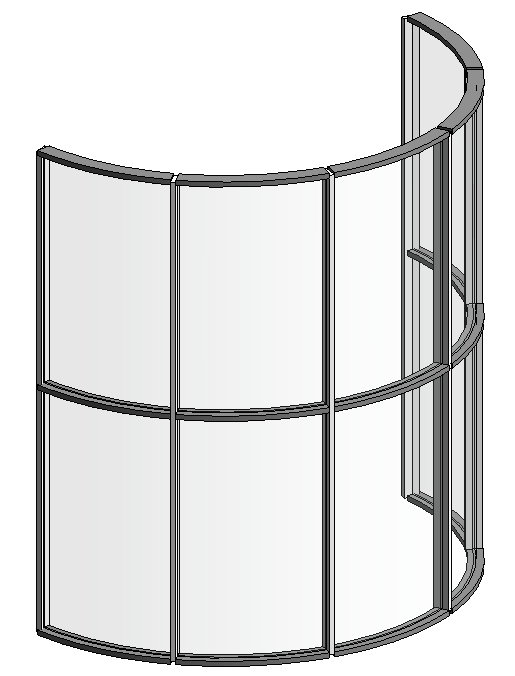

Com isso temos nossa parede cortina curva do jeito que precisamos!
Na janela Molduras de parede ainda é possível selecionar um material para o perfil, fazer ajustes de deslocamento entre outros recursos. Se quiser saber mais sobre o processo de criação de perfis vou deixar o link de um artigo completo.
CRIAR PERFIL VARREDURA PERSONALIZADO
Um ponto muito importante aqui é que este processo que adotamos permite a criação da parede com o vidro curvo, porém tivemos que fazer uma série de adaptações, onde o painel de vidro foi substituído por uma parede e o montante horizontal por um perfil de varredura.
Esteticamente temos uma solução aceitável porém isso pode ser um problema caso você tenha intenção de extrair quantitativos, desta forma, pense bem ao utilizar este tipo de solução.
Conclusão
Parede cortina com vidro curvo pode ser uma dor de cabeça mas com algumas adaptações é possível se obter um resultado bem satisfatório dentro do Revit, claro que com os devidos cuidados.
