Rampa para veículos no Revit

Rampas para veículos no Revit podem ser criadas de forma muito rápida, porém é importante ter atenção as normas técnicas. Aprenda agora!

Rampas para veículos estão presentes em todos os tipos de projeto, deste residências até prédios comerciais ou mesmo estacionamentos com vários pavimentos. E é claro que o Revit possui ferramentas para isso.

Porém e muito importante observar as normas para que sua rampa atenda as especificações tanto técnicas como a legislação de obras do seu município.

Rampa para veículos – legislação

Uma rampa é uma superfície inclinada que por por objetivo conectar dois níveis com diferentes alturas. Até aqui nenhuma novidade, mas o ponto principal da rampa é quem ou o que vai transitar nesta rampa.

Em uma edificação podemos considerar pessoas, cargas ou veículos. Para rampas acessíveis conforme a NBR 9050 – Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos, vou deixar o link de um artigo que fiz logo abaixo:

RAMPA ACESSÍVEL NBR 9050

Mas para este artigo o foco são rampas para veículos, que não se resume a encontrar a inclinação, onde precisamos considerar outras informações relevantes que tem total impacto no seu projeto.

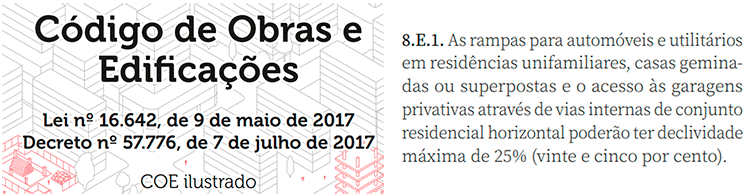

As legislações vigentes na maioria dos municípios sugerem percentuais de inclinação de até 25%, que por vezes acaba gerando pequenos acidentes na parte inferior dos veículos, danificando saias frontais, assoalhos, para-choques, engates etc.

Isso acontece por não se levar em consideração os ângulos de entrada e saída dos veículos, que são resultado da distância entre os para-choques e o centro das rodas do veículo.

Também não é possível trabalhar com medidas “padronizadas” pois temos diferentes tipos de modelos veículos como SUV, sedan, hatch, sem falar em caminhonetes e esportivos. Observe a diferença que um veículo Hatch e um sedan podem apresentar.

Apesar da legislação da maioria dos municípios permitir até 25% de inclinação, recomendo inclinações superiores a 23% devem ser analisadas com muita cautela.

Outro ponto importante são rampas em curva, que precisam ter sua largura aumentada em razão do raio interno e da declividade, tomada no desenvolvimento interno da curva.

Como assim?

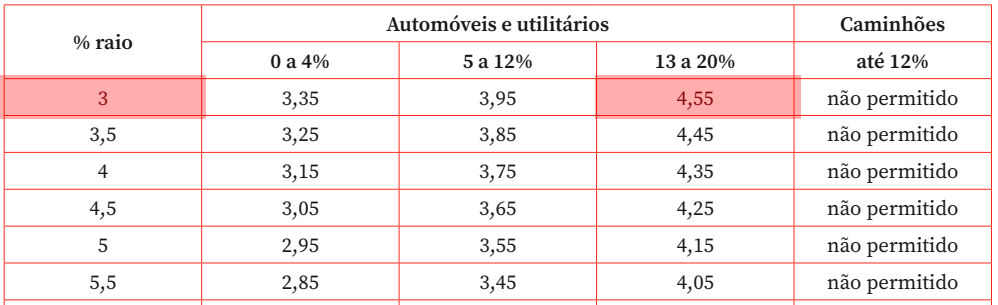

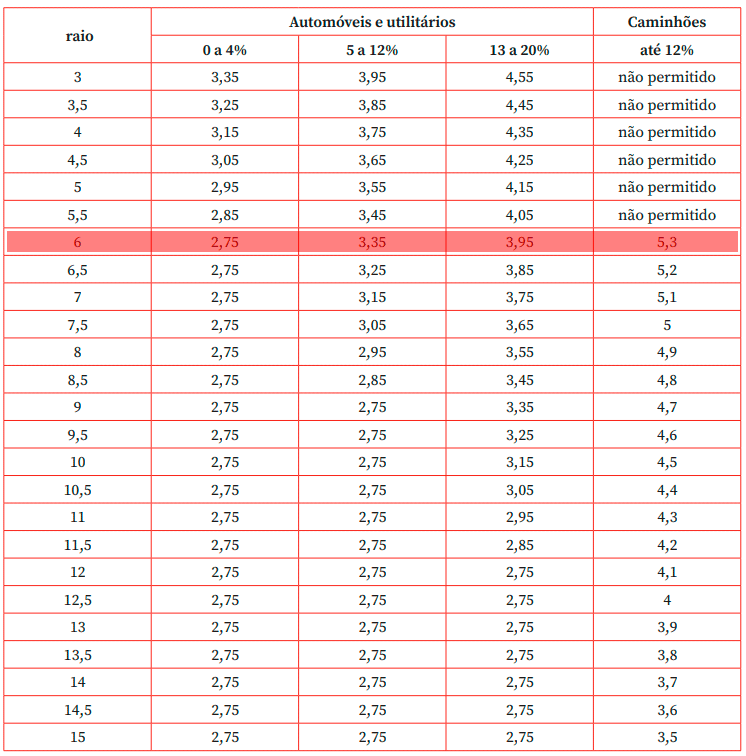

Vou usar uma tabela de largura da faixa de circulação em curva do Código de obras e edificações do estado de São Paulo.

Vamos considerar que vou construir uma rampa com um raio interno de 6 metros, este caso temos:

• inclinação inferior a 4%: a largura deve ser de 2,75 metros.
• inclinações entre 5 a 12%: a largura da rampa precisa ser de 3,35 metros.
• inclinações 13 a 20%: a largura passa para 3,95 metros.

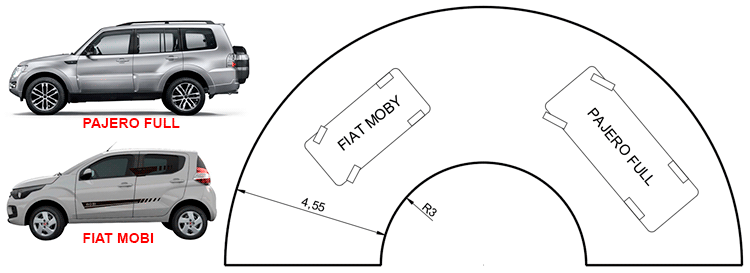

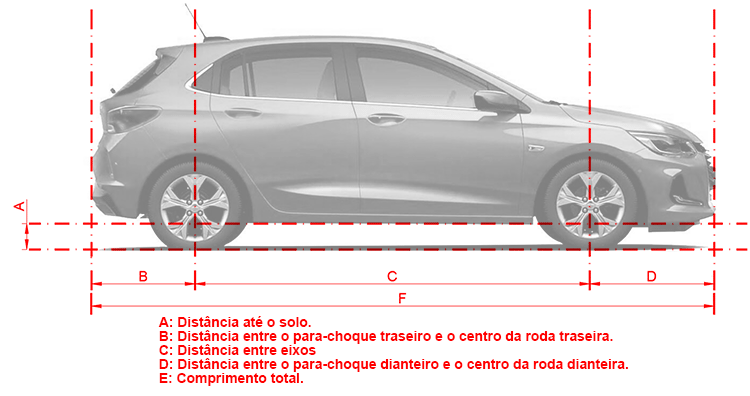

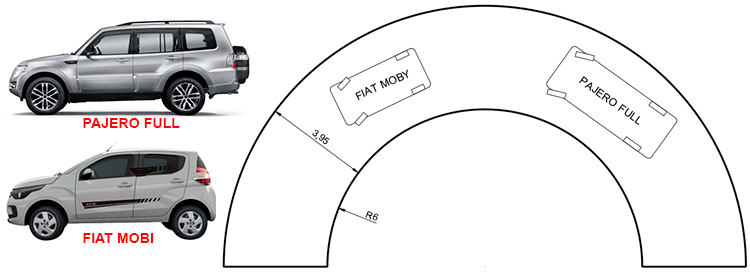

Aí voltamos ao problema dos diferentes tipos de veículos. Fiz uma simulação comparando um Fiat Mobi e um Pajero Full percorrendo a mesma rampa. Observe o espaço necessário de manobra de cada um dos veículos.

Ah mas eu queria uma rampa mais estreita!

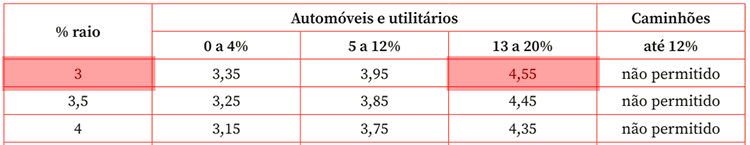

Ok, vamos fazer um usar o raio interno de 3 metros, que para um inclinação de 20% necessita de uma largura de 4,55 metros.

Com isso temos uma rampa com raio interno menor, porém com uma largura maior.

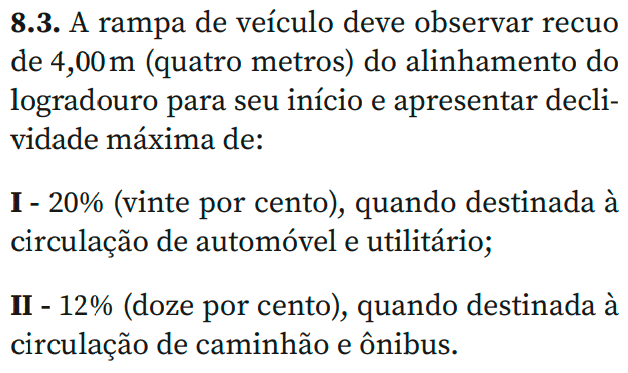

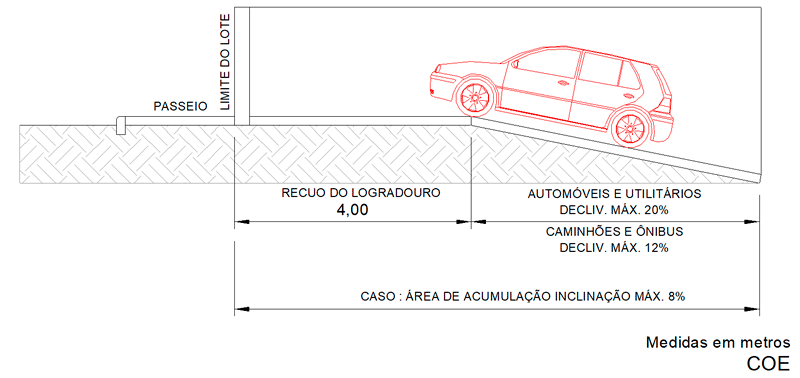

Por fim, e não menos importante, uma rampa precisa respeitar um recuo de 4 metros em relação ao início do terreno. Por exemplo, no código de obras e edificações do estado de São Paulo, temos:

Este recuo é importante por diversos motivos, como por exemplo proporcionar um melhor campo de visão da calçada, antes de sair com o veículo. Abaixo um exemplo disponível no Código de obras de Mogi das Cruzes.

Perceba como precisamos nos atentar a uma série de fatores na etapa de criação de uma rampa para o nosso projeto.

Certo, mas como configuro isso dentro do Revit?

Rampa para veículos no Revit

No Revit, existem duas formas para se criar uma rampa: usando a ferramenta rampa ou criando um piso com inclinação.

Mas a ferramenta rampa não é justamente para isso?

Sei que pode parecer confuso, afinal se temos uma ferramenta para fazer rampa porque não usá-la? Mas lembre-se que em um fluxo BIM você não pode focar apenas no resultado do “desenho”.

Apesar da ferramenta rampa possuir controle de inclinação, criação de patamares e segmentos curvos, temos limitações como a impossibilidade de configuração de camadas e a rampa não ser reconhecida como elemento estrutural.

Já utilizando um piso podemos definir uma inclinação, atribuir camadas e o mesmo pode ser definido como elemento estrutural, porém rampas com trechos curvo podem se mostrar um problema.

Qual a melhor opção então?

Infelizmente a resposta é depende. Antes de sair criando a sua rampa é importante entender o contexto da sua rampa. Podemos resumir em dois cenários possíveis onde a sua rampa será criada:

• Rampa diretamente no piso, em contato com o solo.
• Rampa em uma laje, conectando o piso a uma laje ou uma laje a outra laje.

Outro ponto a ser observado é o percurso da sua rampa. A rampa será linear (reta) ou terá algum segmento em curva?

Tendo em vista estes importantes aspectos vou apresentar soluções utilizando ambas as ferramentas.

Modelagem de rampa linear

Uma aplicação prática muito comum de rampas são situações em que um determinado terreno apresenta desníveis que precisam ser conectados através de rampas.

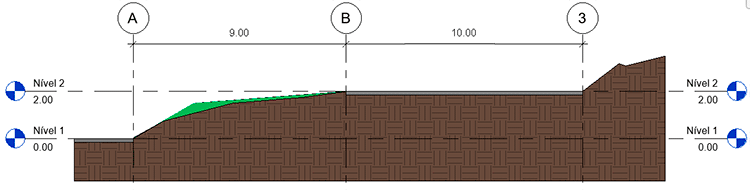

Observe que temos um terreno (sólido topográfico), onde precisamos vencer um aclive com um desnível de 2 metros em uma distância de 9 metros, como podemos conferir no corte.

Vou criar duas rampas, uma com a ferramenta rampa e outra com a ferramenta piso. Vou colocar cada uma de um lado diferente do terreno para compararmos os resultados.

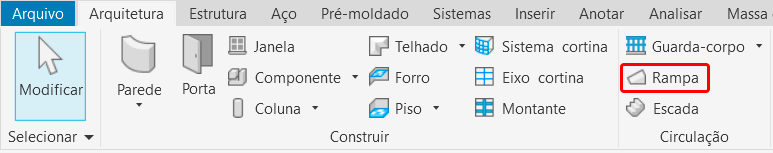

Vamos começar pela ferramenta Rampa, que está disponível na aba Arquitetura, dentro do painel Circulação.

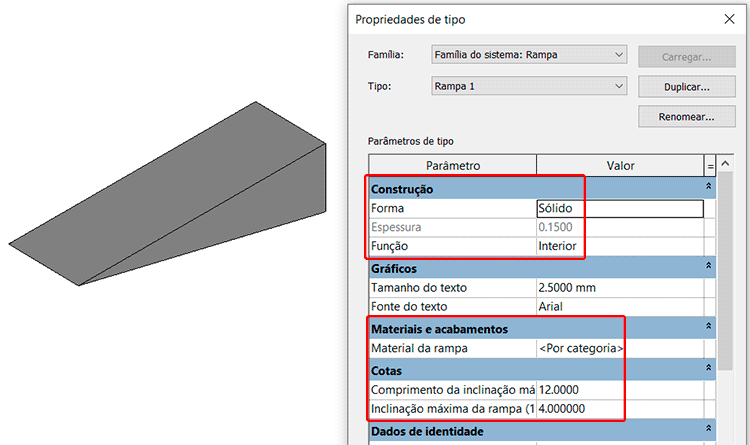

Ao ativar a ferramenta Rampa, vamos até a paleta de Propriedades e clicar em Editar Tipo.

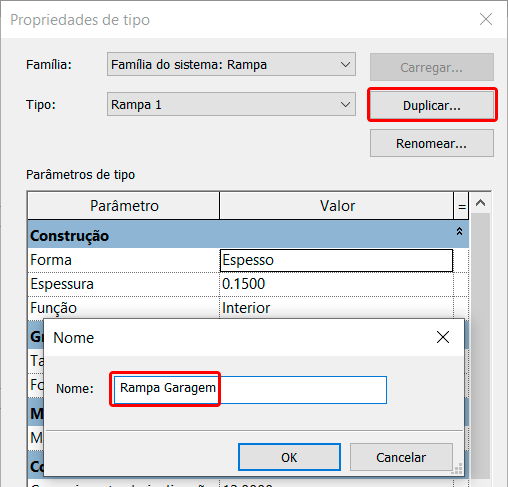

Ants de fazer qualquer alteração, vamos clicar em Duplicar e colocar o nome de Rampa garagem.

Agora vamos até o campo Cotas para definir a inclinação da rampa, onde temos dois campos:

• Comprimento da inclinação máxima: determina a cada “quantos metros” a rampa deve ser interrompida e um patamar deve ser adicionado ao percurso total.
• Inclinação máxima da rampa (1/x): corresponde ao comprimento horizontal da rampa dividido pela altura do desnível a ser vencido.

Você deve ter observado que a ferramenta Rampa não trabalha especificamente com “porcentagem”, onde temos que chegar no valor de inclinação através de um cálculo simples. No nosso exemplo temos um comprimento total de 9 metros e um desnível de 2 metros.

Basta dividir o comprimento pelo desnível, que dá 4,5. Este é o valor que vamos inserir no campo Inclinação máxima da rampa (1/x).

Com isso o campo cotas deve ser preenchido conforme abaixo:

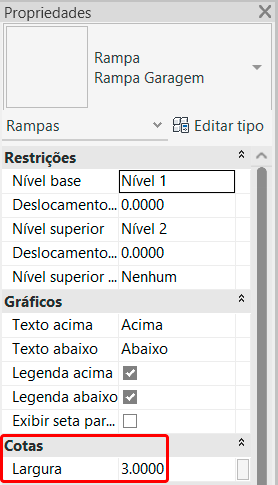

Pode clicar em Ok para finalizar. Antes de criar a rampa precisamos definir a largura da nossa rampa, para isso vá até a paleta Propriedades e no campo Cotas altere o valor de largura para 3 metros.

Vou criar a rampa parcialmente fora do terreno para uma melhor visualização, depois eu alinho corretamente.

A rampa em si cumpriu o seu papel, conectou os níveis conforme configuramos, porém precisamos ajustar o terreno.

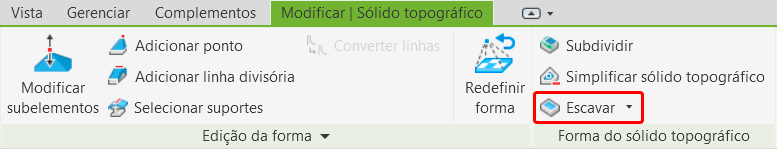

Aqui temos alguns problemas. O sólido topográfico possui uma ferramenta chamada escavar, que efetua a intersecção de uma geometria que esteja atravessada no terreno, porém ela não interage com uma rampa, desta forma será necessário criar um vazio para resolver o problema.

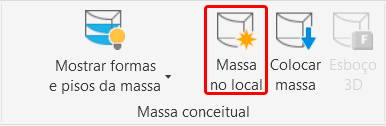

Para criar um vazio para recortar o sólido topográfico vá até a aba Massa e terreno e no painel Massa conceitual clique em Massa no local.

Atribua um nome para a massa. Vou chamar a minha de “Recorte rampa”.

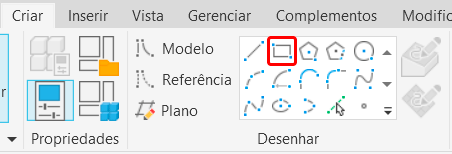

Agora temos um novo painel de ferramentas. Vá até a aba Criar e no painel Desenhar clique na ferramenta Retângulo para criarmos nosso vazio.

Vou criar um retângulo parcialmente fora do terreno para facilitar a edição.

Criado o retângulo podemos selecioná-lo e na aba Modificar | linhas localize o painel Forma e selecione a opção Forma vazia. O Revit vai criar um bloco a partir do retângulo que acabamos de criar.

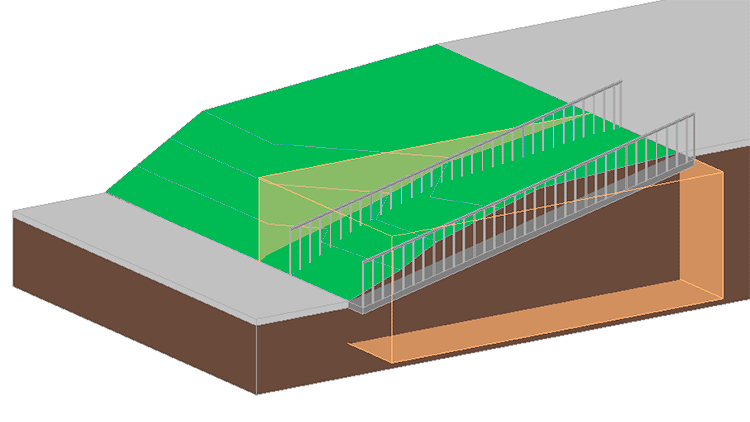

Altere para a vista 3D. Você deve ter algo parecido com a imagem abaixo, um bloco alaranjado transparente.

Agora precisamos ajustar o bloco para que a parte inferior dele fique alinhada com a rampa que criamos.

Para isso precisamos selecionar as arestas inferiores parando o mouse sobre sua borda e pressionando Tab, até que a linha da aresta se acenda. Aí é só clicar para selecionar e usar o eixo vertical para posicionar a aresta alinhada a borda inferior da rampa.

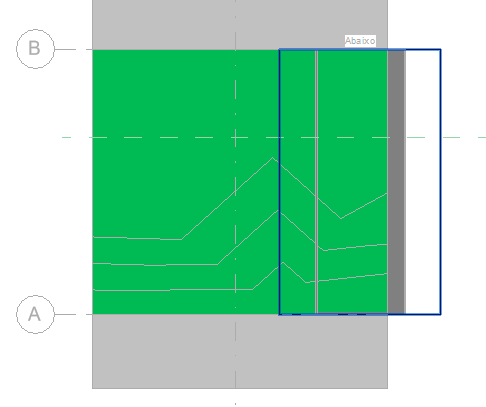

Agora vamos para a vista do terreno finalizar o ajuste. Selecione as laterais e faça o alinhamento com auxílio da seta do eixo.

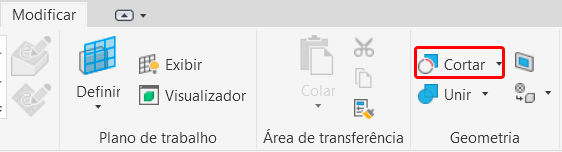

Por fim, vamos voltar a vista 3D e realizar o recorte. Para isso vá até a aba Modificar e localize o painel Geometria e clique na ferramenta Cortar.

Agora é só clicar no terreno e em seguida clicar no vazio que o corte no terreno será realizado.

Finalizado o ajuste do recorte por massa podemos finalizar a edição indo até o painel superior e no painel Modo clicando em Concluir massa.

Se precisar, corrija a posição da rampa. Com isso, finalizamos nossa rampa com a ferramenta Rampa.

Mas qual a porcentagem de inclinação?

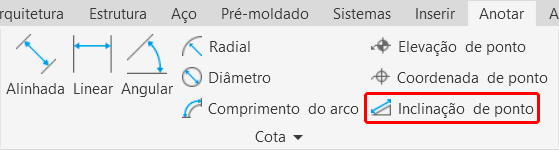

Se quiser conferir a inclinação você pode usar a anotação Inclinação do ponto, disponível na aba Anotar, painel Inclinação do ponto.

Ao posicionar a Inclinação do ponto sobre a rampa você vai observar que a cota não está indicando o valor como gostaríamos.

Para alterar a forma que o valor é exibido, selecione a conta de inclinação e em Propriedades clique em Editar tipo.

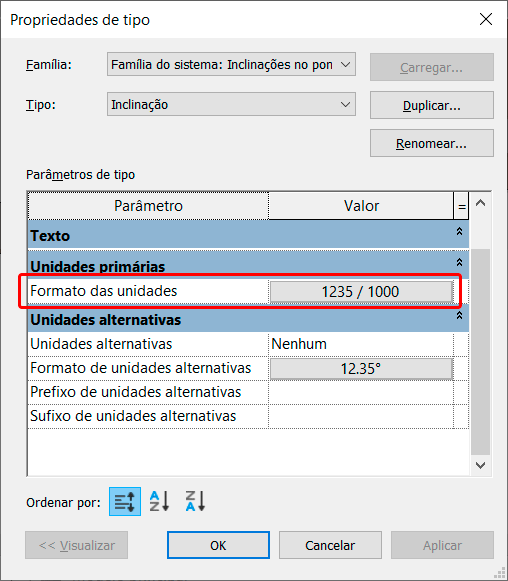

Em Propriedades localize o campo Unidades primárias e clique em Formato das unidades.

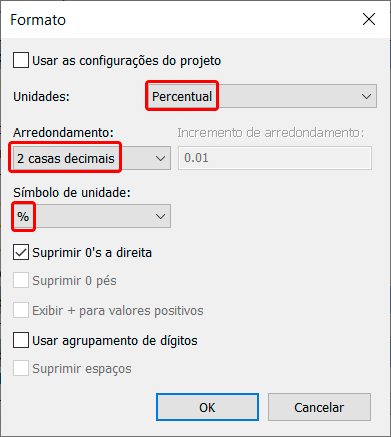

Altere para percentual, duas casas decimais e coloque o símbolo de percentual.. Para finalizar pode dar ok em todas as janelas.

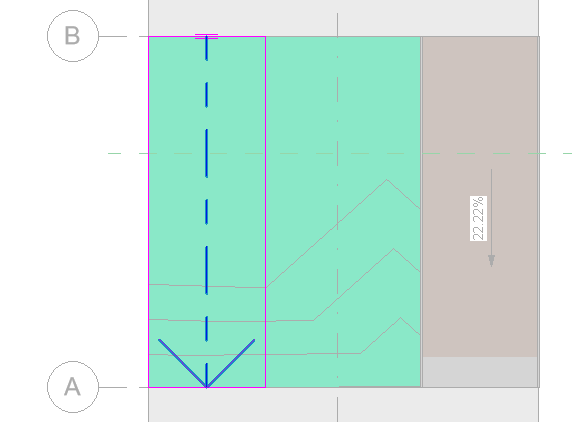

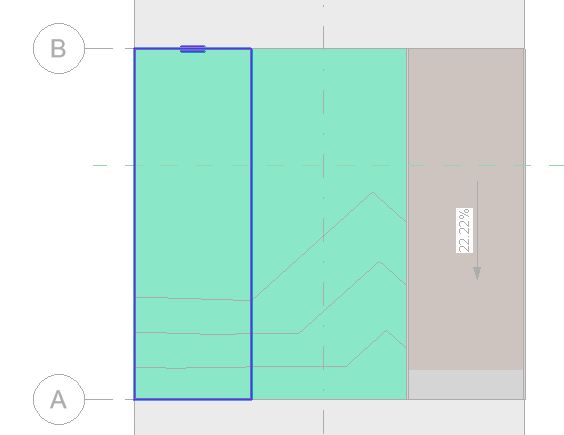

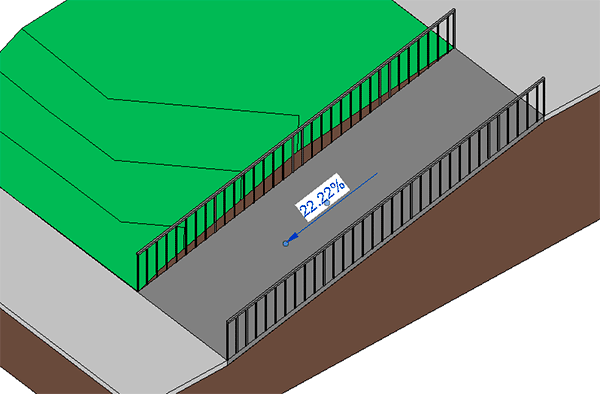

Prontinho. Inclinação de 22,22%, dentro do limite de 25%.

Mas e a rampa com piso inclinado?

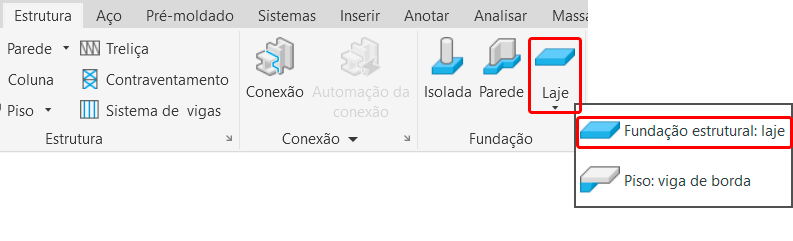

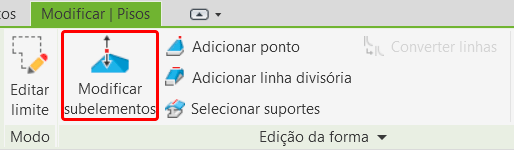

Vá até a aba Estrutura e no painel Fundação selecione Fundação Estrutural: Laje.

Não posso fazer com piso arquitetônico?

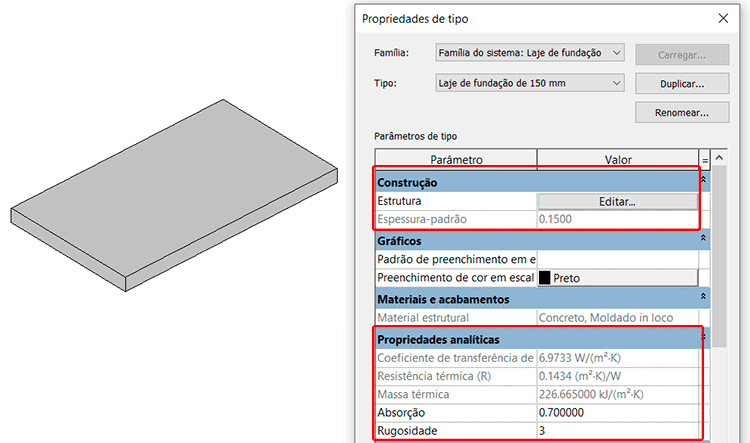

Tem um artigo que fiz onde explico a diferença entre todos os tipos de pisos e lajes do Revit. Recomendo a leitura para você entender o porque da minha escolha. Vou deixar o link logo abaixo:

PISOS E LAJES – REVIT

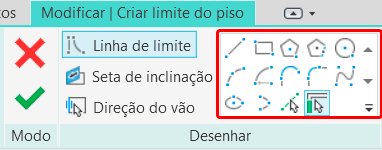

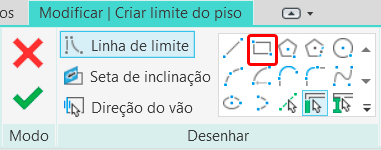

Na vista do terreno vou até a aba Modificar | Criar limite de piso e selecionar a ferramenta Retângulo.

Vou desenhar um retângulo para a rampa do outro lado do terreno, na vista Terreno.

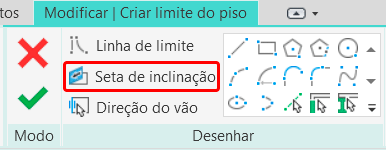

Desenhado o limite do nosso piso precisamos atribuir uma inclinação, para isso vá até a aba Modificar | Criar limite de piso e no painel Desenhar clique em Seta de inclinação.

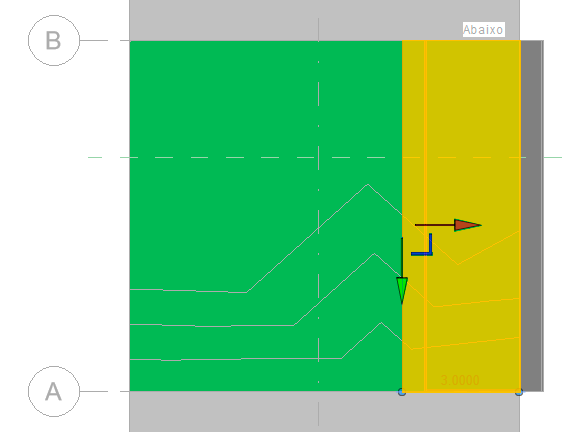

Trace uma seta para indicar a direção da inclinação do seu piso.

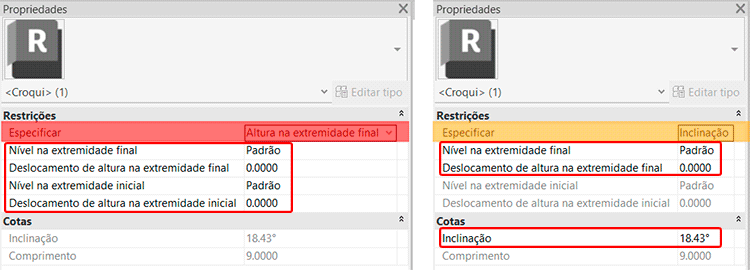

Deixe a linha de inclinação selecionada e no painel Propriedades podemos definir a inclinação. Observe que temos alguns campos disponíveis.

Em um piso inclinado podemos trabalhar de duas formas: definir a altura inicial e altura final do piso ou definir uma inclinação. Isso pode ser escolhido no campo Especificar:

• Altura na extremidade final: você define a altura do início e do final da rampa.
• Inclinação: você define a altura do início e a inclinação.

Ei, a Inclinação está em graus! Eu quero em porcentagem!

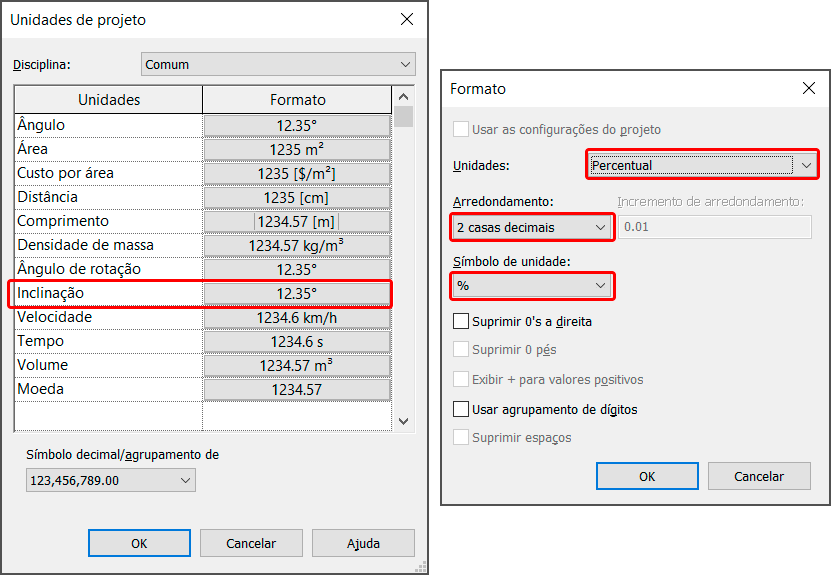

Calma, para corrigir isso basta alterar as unidades do seu projeto. Digite UN para acessar a janela de unidades e altere a inclinação para percentual.

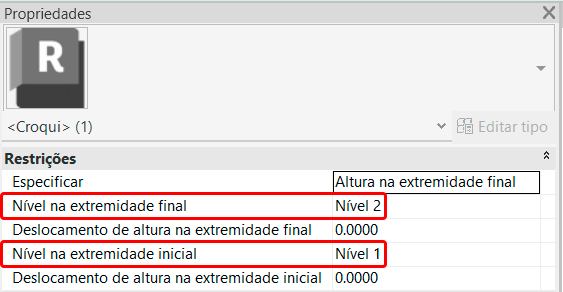

Quando optamos por definir a altura das extremidades é importante saber onde cada uma fica em relação a seta de inclinação. No caso a ponta da seta corresponde a altura da extremidade inicial, enquanto a outra extremidade corresponde a altura da extremidade final.

Você também pode, ao invés de inserir valores, definir os níveis na qual as extremidades da rampa estão associadas. Para o exemplo vou definir a extremidade final como nível 2 e a extremidade inicial como nível 1.

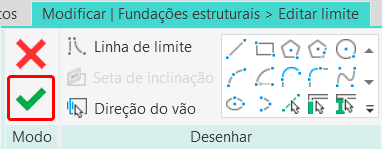

Definidos os valores você pode ir até a aba Modificar e no painel Modo clicar em Concluir.

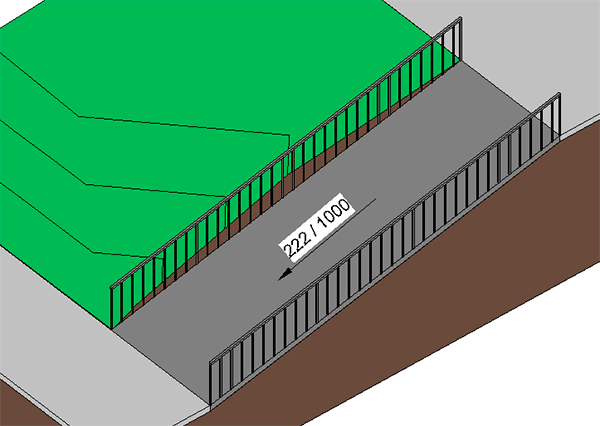

Ao finalizar, na vista 3D já é possível visualizar nossa rampa, porém a mesma está atravessada no terreno.

No caso de um piso inclinado, não precisamos criar um vazio para efetuar o recorte. Ao invés disso basta selecionar o terreno que a aba Modificar | Sólido topográfico é exibida, então no painel Forma do sólido topográfico clique em Escavar.

Em seguida, clique sobre a rampa que o terreno é ajustado em relação a rampa.

Particularmente acho mais vantajoso a criação de rampa com piso inclinado. Temos menos etapas, maior flexibilidade de edição e por se tratar de um piso, além do quantitativo ficar junto com os demais pisos da obra.

Modelagem de rampa com segmento curvo

Para modelar uma rampa com um segmento curvo no Revit temos alguns cuidados para o correto dimensionamento, a começar pelo percurso. Vamos considerar uma rampa conectando dois pavimentos com uma diferença de nível de 3 metros.

Para veículos de passeio, conforme o Código de obras de São Paulo, o raio interno mínimo é de 3 metros e para uma inclinação de até 20% eu devo trabalhar com 4,55 metros de largura.

Vamos começar com a ferramenta Rampa. Aqui temos que tomar um cuidado, pois precisamos saber qual será o perímetro percorrido pela rampa, porém este perímetro deve ser o centro da rampa.

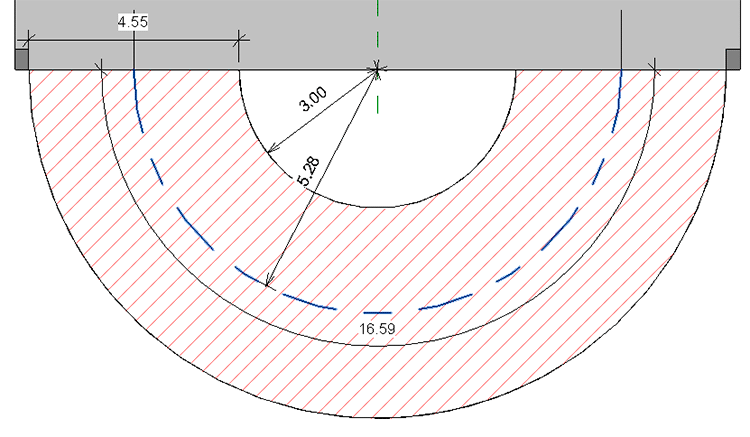

Para criar uma rampa com 4,55m de largura e com raio interno de 3,00m precisamos achar o centro, para isso basta pegar o valor do raio interno de 3,00m e somar metade de 4,55m (4,55 / 2 = 2,275m) onde teremos 5,28 m (valor arredondado).

Fiz um desenho com linhas ilustrando o desenho da rampa, onde pude conferir a medida de perímetro de 16,59m.

Vamos configurar a rampa. Para isso vá até a aba Arquitetura e no painel Circulação clique em Rampa.

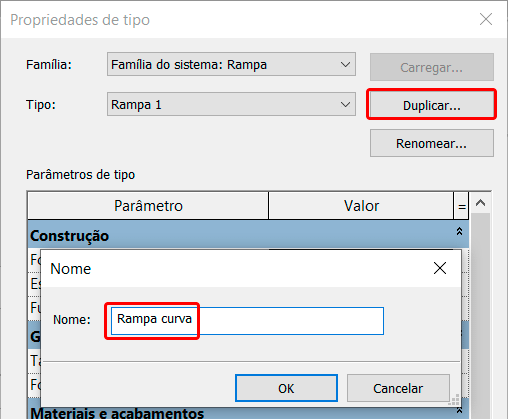

Na janela Editar tipo clique em Duplicar e eu vou colocar o nome de Rampa curva.

Agora vamos ao campo Cotas preencher os valores conforme abaixo:

• Comprimento da inclinação máxima: 16.59 (perímetro da rampa).
• Inclinação máxima da rampa (1/x): 5.53 (Perímetro/altura = 16.59 / 3)

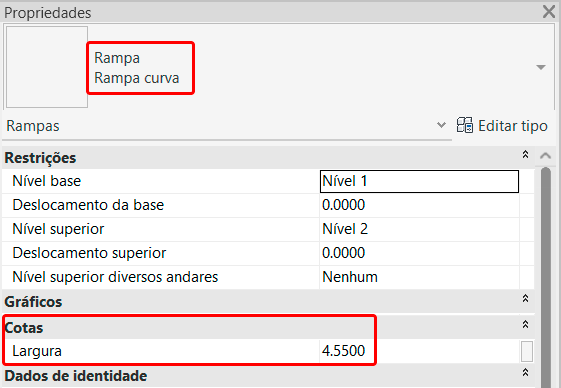

Pode clicar em OK. Agora vamos até a paleta Propriedades e no campo Cotas, altere a largura para 4.55m.

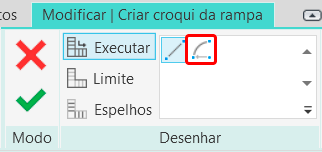

Antes de executar a sua rampa não se esqueça de ir até a aba Modificar | Criar croqui da rampa e no painel Desenhar selecionar o arco.

Agora basta selecionar o centro e definir o raio interno da rampa de 5.28m.

Finalize a criação da rampa clicando em Concluir.

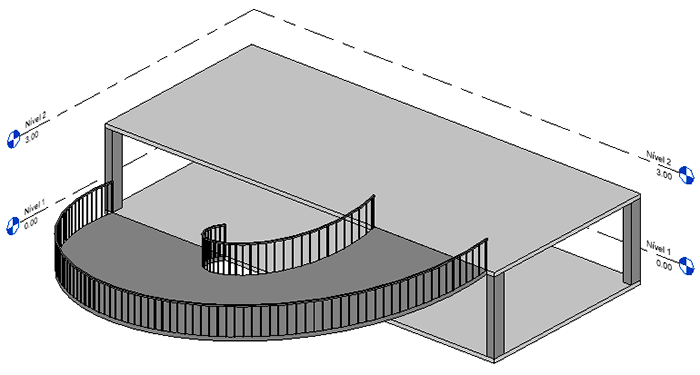

Na vista 3D já é possível visualizar a nossa rampa.

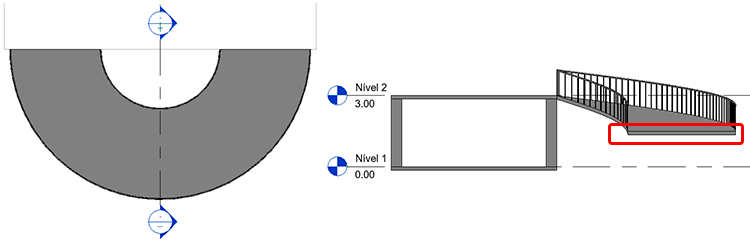

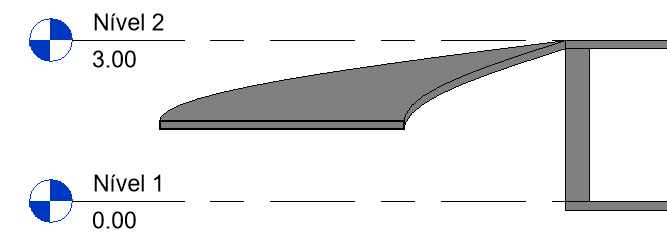

Um ponto importante pode ser observado se criarmos um corte na nossa rampa. Observe que no ponto do corte ela é perfeitamente plana, sem nenhum tipo de “caimento” lateral.

Legal, mas e a rampa curva com piso inclinado?

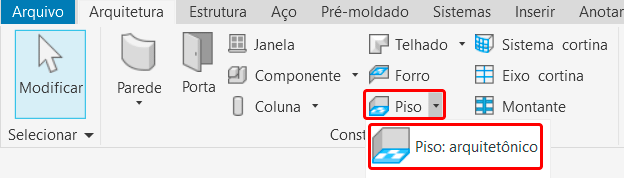

Para criar uma rampa curva com piso precisamos utilizar o piso arquitetônico, pois ele nos oferece mais ferramentas para a edição do piso. Para isso vá até a aba Arquitetura e no painel Construir selecione Piso Arquitetônico.

Vou usar as mesmas informações dimensionais que utilizamos para a criação da rampa com a ferramenta rampa. Na aba Modificar | Criar limite de piso utilize as ferramentas disponíveis no painel Desenhar para criar a forma da sua rampa.

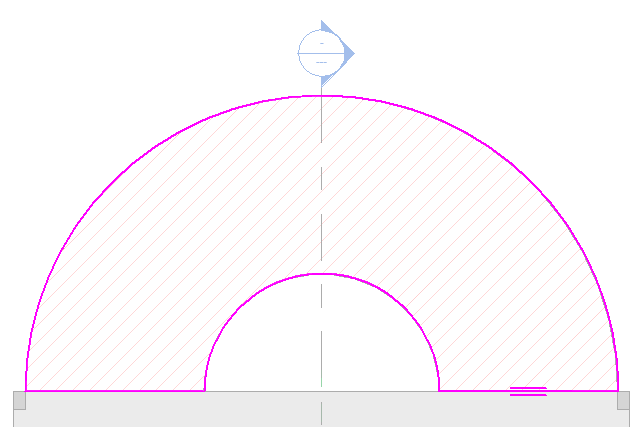

Após definir a forma da sua rampa temos um desenho parecido com esse.

Finalizado o desenho você pode concluir na aba Modificar | Criar limite de piso.

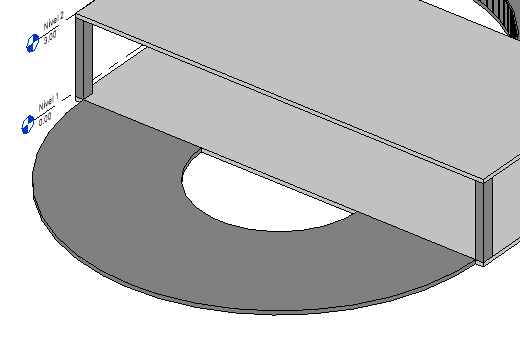

Você vai observar que o piso ficou reto.

No caso da rampa em curva não podemos usar a seta de inclinação, por isso vamos adotar outra estratégia. Selecione a rampa e na aba Modificar | Pisos clique em Modificar Subelemento.

Observe que temos agora linhas tracejadas em verde e nas quinas temos pontos que podem ser manipulados.

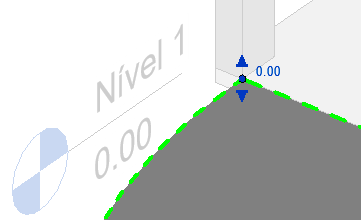

No ponto onde a rampa deve “subir selecione um dos pontos verdes das quinas. Observe que será exibido o valor de altura atual.

Selecione cada uma das quinas da rampa e altere para o valor desejado. No meu caso é de 3,00m.

Ah, mas eu queria que a rampa fosse estrutural e não arquitetônica.

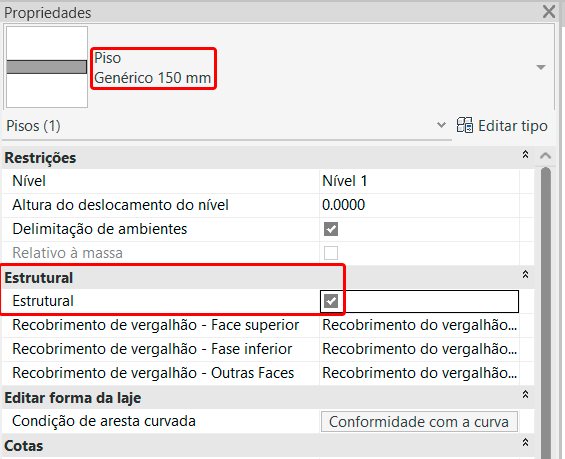

Fácil de resolver. Selecione a rampa e na paleta Propriedades localize o campo Estrutural e ative ele que imediatamente as opções estruturais serão ativadas.

Se quiser conferir o corte vai observar que a rampa esta perfeitamente plana.

Conclusão

O processo de criação de rampas no Revit é simples, porém em alguns casos é mais interessante utilizar piso inclinado ao invés da ferramenta rampa. De qualquer forma, apresentei o processo com ambas as ferramentas.
