Renomear blocos e outros objetos

renomear blocos 01B

Autor:

As vezes você cria um bloco com o nome errado ou insere um bloco que baixou em algum site e só depois percebe o nome do bloco é uma sequência de números, chato não? Hoje você vai aprender a renomear esses blocos e outros objetos!

Renomear blocos

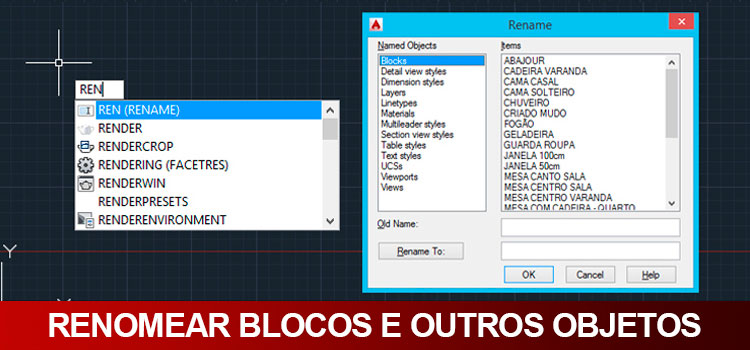

Para solucionar este problema temos um comando chamado RENAME. É uma ferramenta simples e bem fácil de usar, o único problema é que ela não esta em nenhum menu. Você só acessa esta ferramenta digitando na linha de comando RENAME e pressionando ENTER (ou REN + Enter).

renomear-blocos

Agora estamos na janela RENAME. Nesta janela no lado esquerdo temos as categorias de objetos que podem ser renomeados e na coluna da direita os objetos que pertencem a categoria selecionada.

renomear-blocos

Para renomear o item desejado primeiro selecione sua categoria em Named Object e depois selecione o objeto em Items.

renomear-blocos

Encontrado o bloco ou objeto que deseja renomear, na parte inferior, temos dois campos. O Primeiro, chamado Old Name (nome antigo), refere-se ao nome atual do objeto. Aqui ão fazemos nenhuma alteração. O Segundo campo, Rename To (Renomear para) é o local onde devemos escrever o nome correto do bloco.

renomear-blocos

Preencha o campo Rename To com o nome correto e clique em OK.

Pronto! Bloco com o nome correto! Particularmente, procuro deixar os blocos com os nomes o mais claros e simples possíveis para facilitar o meu trabalho no dia a dia e é bem comum eu recorrer a esta ferramenta.

Gostaram? Curtam nossa página! Facebook!

Dúvidas? Comentem!

Comentários

2 respostas a “Renomear blocos e outros objetos”

  1. Avatar de Maysa Rosa
    Maysa Rosa

    Olá Luis, ótimo post, consegui renomear os blocos no meu desenho, mas, se eu uso esses blocos em outros arquivos CAD eles mudaram de nome lá também ? Ou essa mudança é apenas no arquivo que eu realizei a mudança.

    Obrigada.

    1. Avatar de Luis André

      Olá Maysa,

      Ao renomear a alteração ocorre apenas no arquivo, para renomear o bloco que você importou é necessário ir até a pasta onde o mesmo está salvo e renomear por lá.

      Um abraço!
