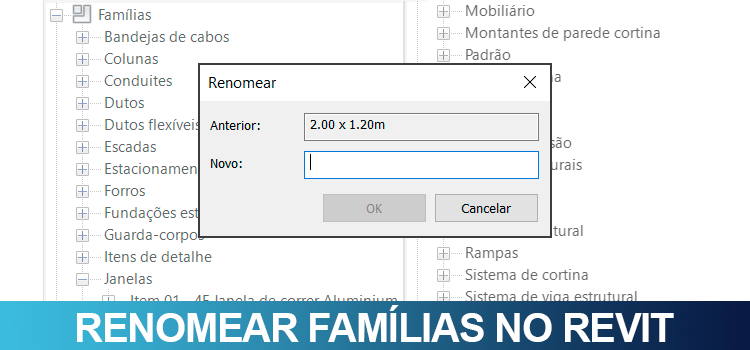

Renomear famílias no Revit é uma necessidade muito comum no dia a dia de qualquer profissional, porém nem todo mundo sabe como fazer isso corretamente, então se você tem dúvidas neste processo aproveite e aprenda agora!
Quem nunca ficou na dúvida de qual nome dar para uma família que atire a primeira pedra! Por mais inocente que isso pareça, estamos falando de um importante processo dentro do Revit, afinal a correta identificação dos elementos do seu projeto é um processo de extrema importância!
O primeiro passo é compreender os tipos de família que o Revit oferece são basicamente três:
- Família de sistema – elementos básicos da construção como paredes, pisos, escadas, colunas, etc., que não podem ser salvas externamente.
- Família carregável – famílias que podem ser salvas externamente ao seu projeto, em formato .RFA, como portas, janelas, mobiliário, etc.
- Família no local (model in-place) – famílias especiais modeladas diretamente no projeto.

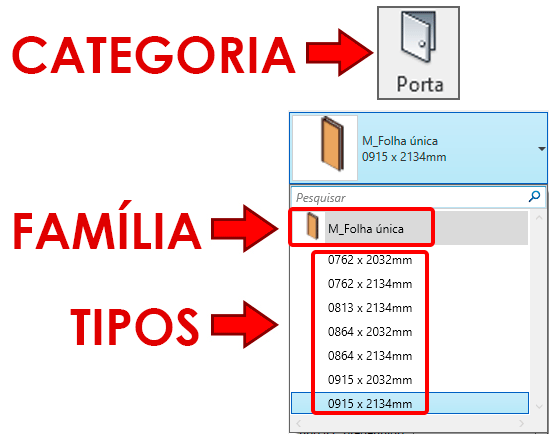

Dentro destas famílias temos os tipos, que nada mais são do que versões da mesma família com alguns parâmetros diferentes. Por exemplo, temos uma categoria porta (categorias não podem ser renomeadas), onde temos a família e seus diferentes tipos (neste caso diferentes dimensões).
Desta forma, quando falamos de renomear famílias, teremos situações onde precisamos renomear o Tipo de família e outras situações onde precisamos renomear a Família em si.
Mas qual o impacto disso?
Vai depender do contexto, mas a correta nomenclatura das famílias de um projeto deve seguir padrões bem rígidos, de forma que todos os envolvidos no processo adotem um mesmo padrão de nomenclatura.
Importante! O padrão de nomenclatura das famílias é uma etapa muito série dentro de um fluxo BIM, desta forma vou me concentrar nesta publicação apenas no processo para renomear as famílias. Posteriormente farei uma publicação sobre boas práticas de nomenclatura de famílias.

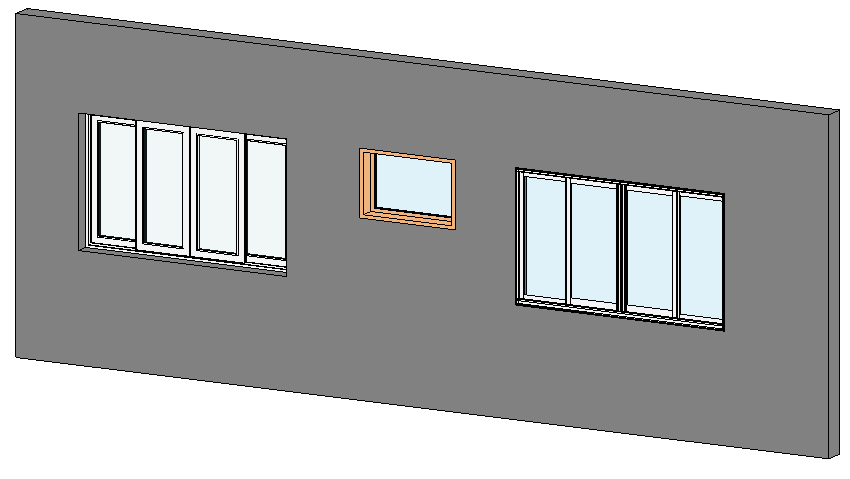

Para um melhor entendimento vou dar um contexto bem simples, onde tenho três diferentes janelas e vou gerar o quantitativo deste projeto.
Vou gerar duas tabelas simples de quantitativos, onde em uma delas vou ter o campo Família e na outra tabela o campo Nome.

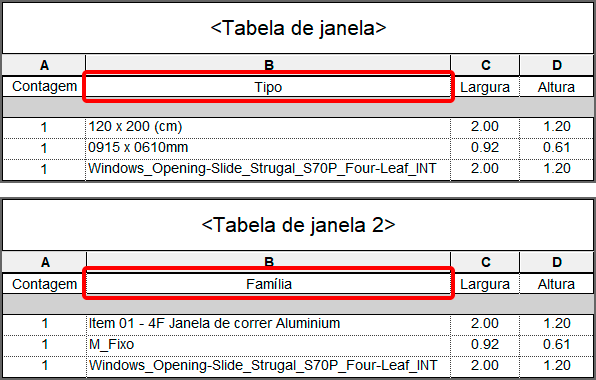

Observe que em ambos os casos a coluna Tipo e Família ficou bem confusa, onde não conseguimos compreender com clareza a descrição da família. Aqui já começamos a ter uma noção da importância da padronização da nomenclatura das famílias dentro do seu projeto.
Mesmo sendo só um exemplo simples, preciso adotar um padrão de nomenclatura, sendo assim vou estruturar da seguinte forma.
- Família – Descrição geral da família (Janela correr 04 folhas)
- Tipos – Descrição que identifique sua diferença das demais (1.60 x 1.00m)
Tenha sempre em mente o que você vai visualizar quando acessar a família.
Por exemplo, com o padrão que descrevi, ao procurar por uma janela eu primeiro vou visualizar o nome da família (Janela correr 04 folhas) e depois eu consulto o tipo que tenha as dimensões que atendam minha necessidade (1.60 x 1.00m).
Certo, mas como eu renomeio uma família?
O processo para renomear a Família e o tipo de família são diferentes, então vamos conferir ambos, a começar pelo mais simples. Renomear o Tipo de família.
Renomear o tipo de família

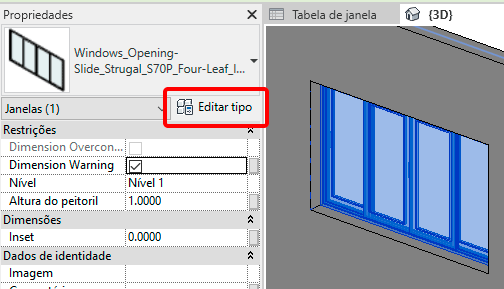

Para renomear um tipo de família do Revit o processo é bem simples, basta selecionar a família desejada e ir a janela Propriedades e clicar em Editar tipo.

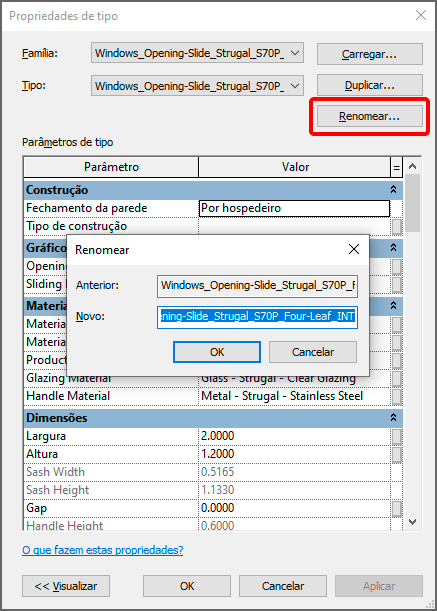

Na janela Editar tipo, na parte superior temos um botão chamado Renomear, basta clicar sobre ele para que a janela Renomear seja exibida.

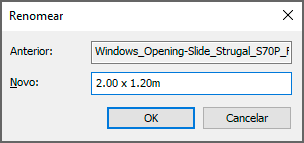

Mais simples impossível, coloque o nome que deseja e clique em Ok. No meu caso vou seguir o padrão que apresentei anteriormente e vou colocar as dimensões da família da janela.
Quando usamos uma informação como as dimensões da janela temos que tomar cuidado para seguir um padrão tanto de casas decimais como espaçamento e símbolos (m, cm, mm, etc.).
Também precisamos nos certificar que a dimensão que está sendo descrita como nome do tipo seja a mesma dimensão utilizada na família. Caso essas dimensões sejam alteradas o nome da família deve ser imediatamente atualizado.
Observe que o que foi alterado aqui é o nome do Tipo da família, pois o nome da Família continua inalterado.
Mas como editar o nome da família?
Apesar de simples, o processo para alterar o nome da família é diferente, então vamos conferir como fazer.
Renomear a Família

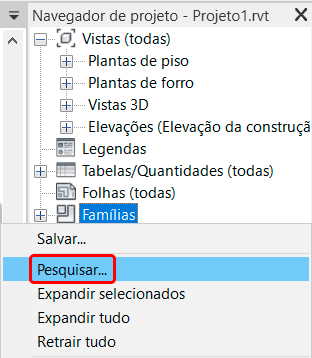

Para renomear uma família você precisa ir até o Navegador de projetos e no campo Famílias clicar com o botão direito e selecionar a opção Pesquisar. (a partir da versão 2024 temos o campo Pesquisar no topo do navegador de projetos).
Na janela Pesquisar no navegador de projetos, digite o nome da família desejada (não precisa digitar o nome completo, apenas o suficiente para o mecanismo de busca possa localizá-la) e em seguida clique em próxima.
O Navegador de projetos vai expandir e exibir a família desejada. Lembre-se que é normal serem exibidas outras famílias que o nome comece com os mesmos caracteres, então se isso ocorrer você pode ir clicando em próximo até localizar a família correta.

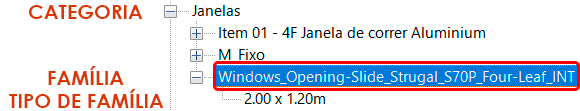

Localizada a família desejada, observe com calma. Temos aqui uma estrutura que contempla a categoria, a família e o tipo da família. Neste caso o que nos interessa é a família.

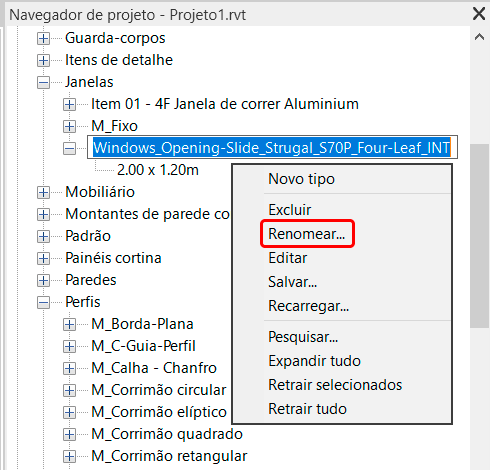

Clique com o botão direito sobre a família e selecione a opção Renomear.

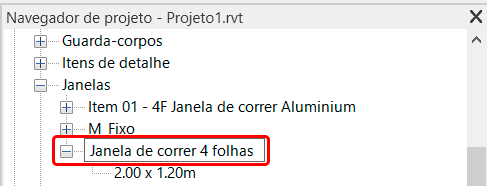

Agora basta inserir o novo nome e pressionar enter.

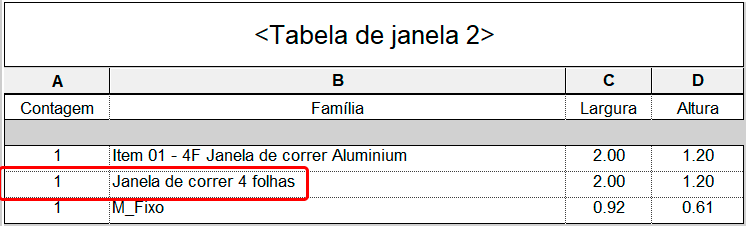

Pronto! Nome alterado. O mais interessante aqui é que as tabelas existentes no projeto são automaticamente atualizadas.
Lembre-se que esta publicação apenas apresenta o processo para renomear as famílias e tipos de famílias do seu projeto, de forma que os padrões de nomenclatura devem ser previamente definidos em documentos como BIM e BEP.
Não conhece esses termos? Então aproveite para conferir a nova seção do site, Dicionário BIM! Vou deixar o link de dois artigos logo abaixo:
BIP – BIM Implamentation Plan (Plano de Implementação BIM)
BEP – BIM Execution Plan (Plano de execução BIM)
CONCLUSÃO
Renomear famílias de um projeto é um recurso simples porém indispensável, de forma que todo profissional deve conhecer este processo e respeitar os padrões de nomenclatura adotados no projeto.
Tem alguma dúvida sobre como renomear famílias ou alguma outra sugestão? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
