Seleção de objetos – tecla TAB

Selecionar objetos com auxílio da tecla TAB vai lhe proporcionar além de velocidade, a solução para pegar aqueles objetos “chatos” do seu projeto! Aprenda agora!

Em um projeto você passa um tempo considerável selecionando objetos e é bem comum você “enroscar” em algum objeto chato que não consegue selecionar nem por decreto!

É aí que entra a tecla TAB, com ela você consegue otimizar a forma de selecionar objetos economizando um tempo valioso!

A grosso modo, podemos organizar as funções com a tecla TAB em:

  • Seleção em cadeia
  • Seleção em ciclo
  • Selecionar objetos vinculados
  • Alternar entre vistas abertas

Vamos conferir usar estas funções.

TECLA TAB – SELEÇÃO EM CADEIA

Quando aproximamos o mouse de um objeto qualquer em nosso projeto, o Revit percebe nossa intenção e exibe o objeto em modo de pré-seleção, onde o mesmo fica com um efeito “azulado” destacando seus contornos.

seleção-de-objetos-tecla-tab

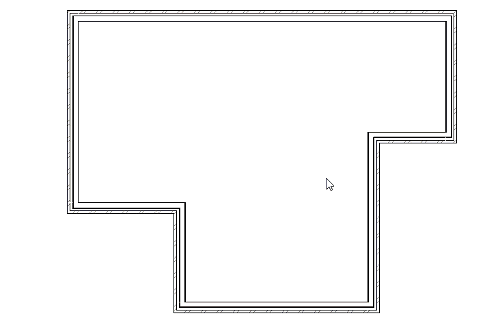

É neste momento que podemos ativar a seleção em cadeia. Assim que o objeto ficar pré-selecionado você pressiona a tecla TAB. Desta forma todos os objetos que estão em uma relação de conexão em cadeia com o objeto atual serão exibidos em azul.

Em seguida basta clicar que todos os objetos em azul serão selecionados.

seleção-de-objetos-tecla-tab

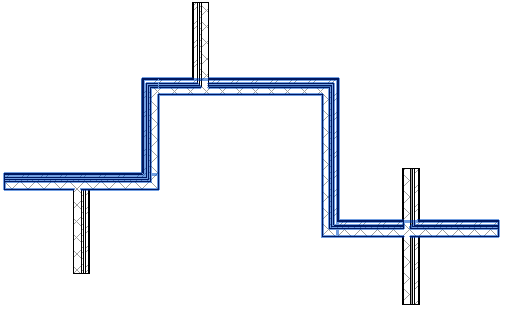

Importante salientar que somente os objetos que tem uma relação de cadeia serão selecionados. Objetos que tem tem uma relação de interseção ou perpendicularidade serão ignorados.

seleção-de-objetos-tecla-tab

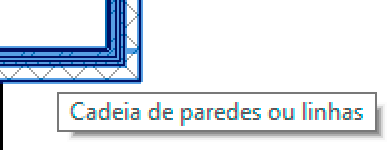

Um balão irá aparecer explicando o que você acabou de selecionar.

seleção-de-objetos-tecla-tab

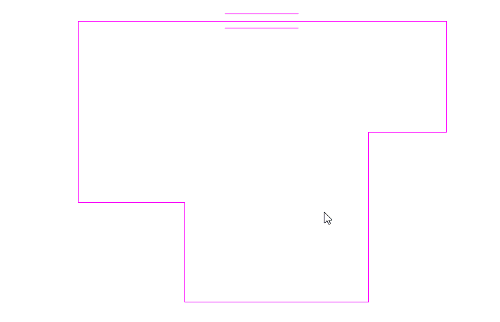

Este processo também pode ser utilizado para elementos que estão dentro do modo de desenho por croqui.

seleção-de-objetos-tecla-tab

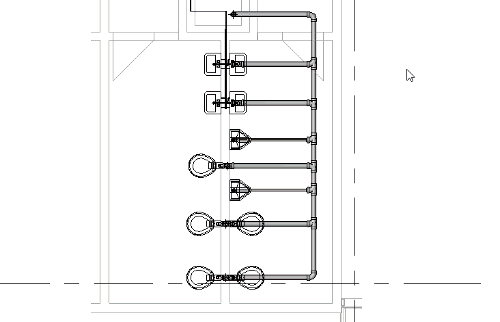

E também vale para sistema de hidráulica por exemplo.

seleção-de-objetos-tecla-tab

TECLA TAB – SELEÇÃO EM CICLO

Outra aplicação para a tecla TAB é a seleção em ciclo. Ela pode ser usada quando você tem uma situação onde os objetos estão sobrepostos ou coincidentes.

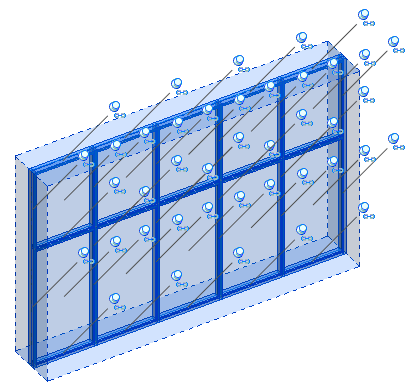

Acredito que o melhor exemplo para isso é a parede cortina devido a grande quantidade de famílias aninhadas.

seleção-de-objetos-tecla-tab

Selecionar um painel ou um montante no meio desse caos pode ser um problema. Ou não, caso você use a tecla TAB.

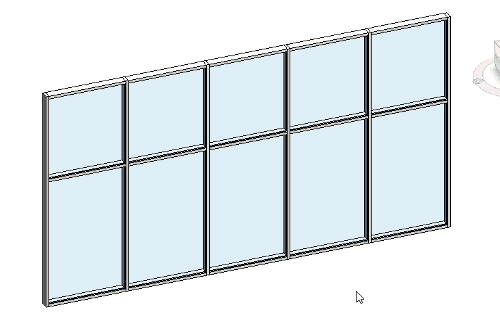

Basta parar o cursor do mouse sobre uma aresta do objeto que você deseja selecionar e ir clicando na tecla TAB que o Revit vai alternando entre os objetos. Quando o objeto desejado ficar pré-selecionado basta clicar para confirmar.

seleção-de-objetos-tecla-tab

TECLA TAB – SELECIONAR OBJETOS VINCULADOS

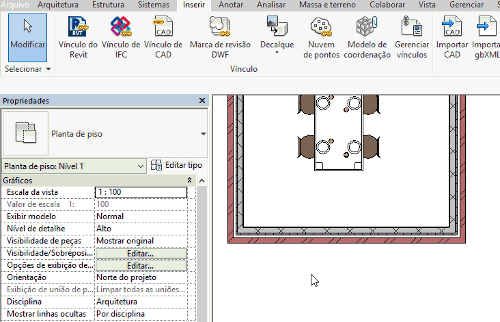

Algo comum quando se trabalha com o Revit é vincular arquivos dentro do seu arquivo. Caso você não saiba do que se trata, um vínculo no Revit é quando você faz um link de um arquivo dentro do seu arquivo atual.

Os benefícios são diversos indo desde o trabalho em equipe ao fato do arquivo ficar muito mais leve.

seleção-de-objetos-tecla-tab

Certo, mas qual o uso do TAB nisso tudo?

Simples. Quando você tem um arquivo vinculado você pode visualizar este arquivo mas não pode fazer alterações nele. Se você tentar selecioná-lo, vai perceber que ele é um “bloco” único.

Mas digamos que você gostaria de copiar algum objeto deste arquivo vinculado para dentro do seu arquivo atual, o que fazer?

Simples. Poscione o mouse sobre o objeto desejado e pressione a tecla TAB. Assim que o objeto ficar na cor azul clique para selecionar.

seleção-de-objetos-tecla-tab

Em seguida na aba Modificar, no campo Área de transferência pressione Copiar (ou Ctrl + C).

seleção-de-objetos-tecla-tab

Agora basta usar a opção Colar (ou Ctrl + V) para inserir o objeto selecionado dentro do seu projeto atual. Pronto! A família é copiada e já esta disponível para ser usada.

TECLA TAB – ALTERNAR ENTRE VISTAS ABERTAS

No Revit estamos 100% do tempo trabalhando em um modelo 3D. Quando visualizamos uma planta ou um corte, por mais que se pareça com um desenh 2D é apenas uma visualização do seu projeto 3D.

Tanto estas visualizações em 2D bem como as em 3D chamamos de vistas. Conforme vamos trabalhando vamos abrindo vistas e mais vistas.

Para acessar as vistas que estão abertas precisamos ir até a aba Vista e no painel Janelas podemos gerenciar as vistas que estão abertas.

seleção-de-objetos-tecla-tab

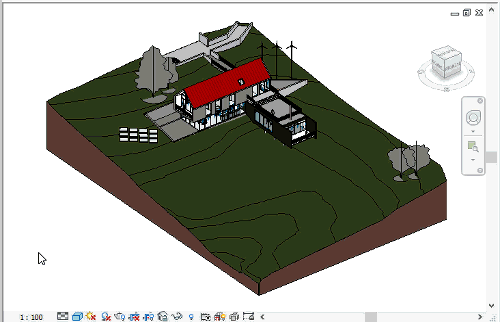

Mas uma maneira rápida de alternar entre as vistas que estão abertas no seu projeto, basta manter a tecla CTRL pressionada e ir clicando na tecla TAB, que desta forma o Revit vai alternando entre a vistas que estão abertas no seu arquivo.

seleção-de-objetos-tecla-tab

Pronto! Agora você tem um monte de possibilidades para usar a tecla TAB nos seus projetos, tanto facilitando seu trabalho como solucionando alguns pequenos problemas!
