Símbolo de anotação genérica é um recurso muito versátil em vistas 2D, porém nem todos profissionais conhecem ou tiram o melhor proveito desta ferramenta, então se quiser incluir este recurso no seu fluxo de trabalho aproveite e aprenda agora!
No Revit um símbolo de anotação consiste em uma representação gráfica padronizada que você utiliza repetidas vezes no seu projeto, que mesmo com uma ampla variedade de opções de símbolos, podemos classificá-las em dois tipos:
- Anotação genérica sem dados – são símbolos que não extraem dados do projeto, como uma seta que indica o acesso principal ou um símbolo de início de paginação de piso.
- Anotação genérica com dados – são símbolos que exibem informações extraídas do projeto, como um identificador de uma porta ou janela.
O Revit oferece uma ampla variedade de tipos de anotações para o seu projeto, que inclusive boa parte dessas opções já foi apresentada aqui no site, então vou deixar o link das principais publicações com este tema logo abaixo:
INDETIFICADORES (TAGS) – REVIT
CRIAR FOLHA COM CARIMBO – REVIT
Além dessas opções, temos os símbolos de anotação genérica, que vamos conhecer a seguir.
ANOTAÇÃO GENÉRICA
Os símbolos de anotação genéricos exibem informações gráficas que podem ser estáticas (informação fixa que não sofre nenhum tipo de alteração) ou paramétricas (que nada mais é do que um texto com um atributo de legenda que pode ser personalizado a qualquer momento).
Para inserir anotações genéricas no Revit basta ir até a aba Anotar e no painel Símbolo.
Um aspecto muito importante é que uma anotação genérica não “lê” as informações presentes no projeto, sendo assim ou a informação é fixa, ou você precisa inserir essas informações manualmente.
Mas isso não é BIM!
Calma, existe um (ou vários) motivos para isso, pois em alguns casos simplesmente precisamos apenas de um símbolo padronizado e em outros precisamos inserir uma observação ou mesmo uma orientação técnica.

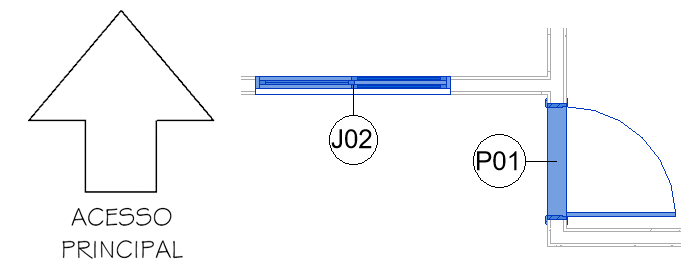

Um bom exemplo de anotação genérica estática seria uma seta de indicação dos acessos de uma edificação. É um elemento simples, porém muito importante para que o profissional que manusear o projeto possa rapidamente identificar os principais acessos da edificação.

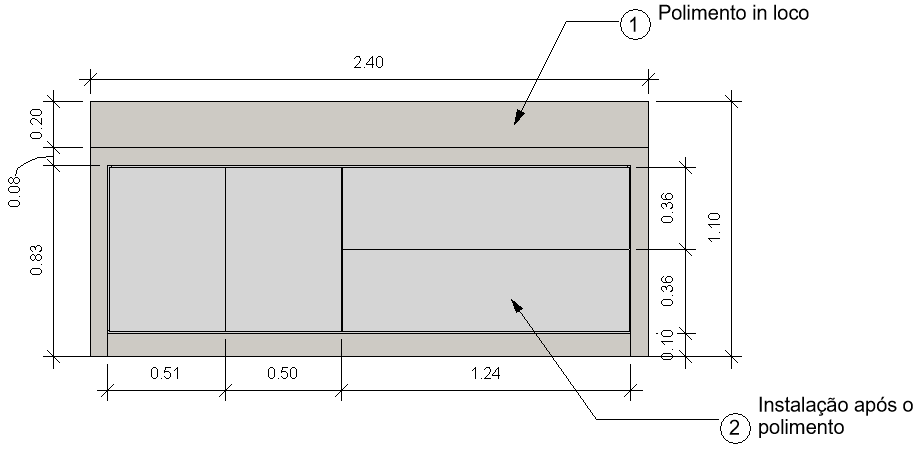

E uma anotação genérica paramétrica seria uma nota de texto, onde você pode identificar um elemento com um número ou um texto descritivo, que pode inclusive utilizar uma chamada de detalhe (seta de indicação).
Mas eu não poderia fazer isso com a ferramenta texto?

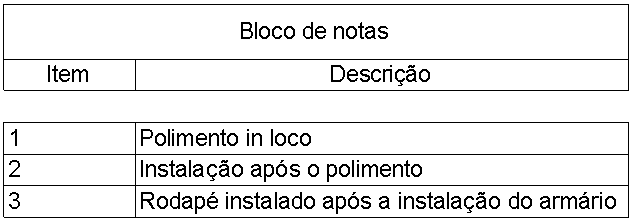

Poderia sim, porém com anotações genéricas temos uma maior versatilidade e organização, uma vez que uma única anotação genérica pode conter múltiplas informações e definir que parte dessas informações só serão exibidas através de uma tabela.
Se não souber como trabalhar com a ferramenta Bloco de notas vou deixar um link para a publicação aqui embaixo:
Agora que você entendeu o que são e as vantagens de se utilizar um símbolo de anotação genérica no seu projeto, vamos aprender como criá-los. Para isso vamos aprender a criar dois tipos: estático e paramétrico.
COMO CRIAR UMA ANOTAÇÃO GENÉRICA – ESTÁTICA
Como apresentado anteriormente, uma anotação genérica estática é um símbolo gráfico que não precisa de recursos paramétricos, desta forma, para exemplificar vou ensinar a criar uma escala gráfica.
Mas o que é uma escala gráfica?
Escala gráfica é uma “régua” que nos permite identificar as medidas gráficas de um desenho ou imagem em medidas reais, utilizando um sistema de proporção. O melhor exemplo para isso é um mapa.
Com base na escala gráfica é possível ter uma ideia do tamanho da área que você esta visualizando, independente do tamanho do mapa.
Mas perceba o seguinte, contanto que as dimensões estejam corretas, uma escala gráfica não precisa de alterações, um exemplo perfeito de “anotação genérica estática”.

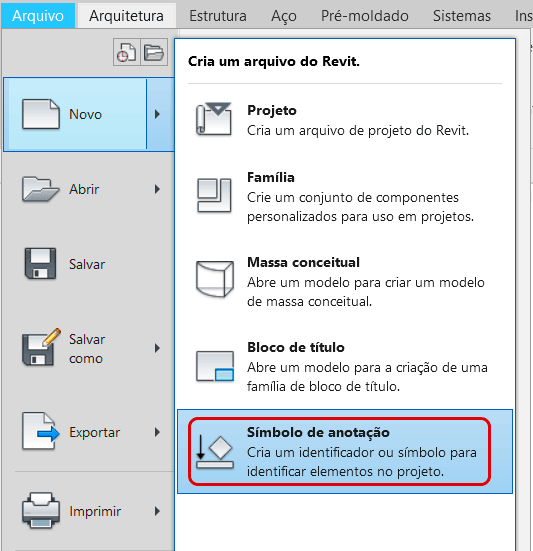

O processo de criação é muito simples, sendo que o primeiro passo é ir até a aba Arquivo, clicar em Novo e selecionar a opção Símbolo de anotação.

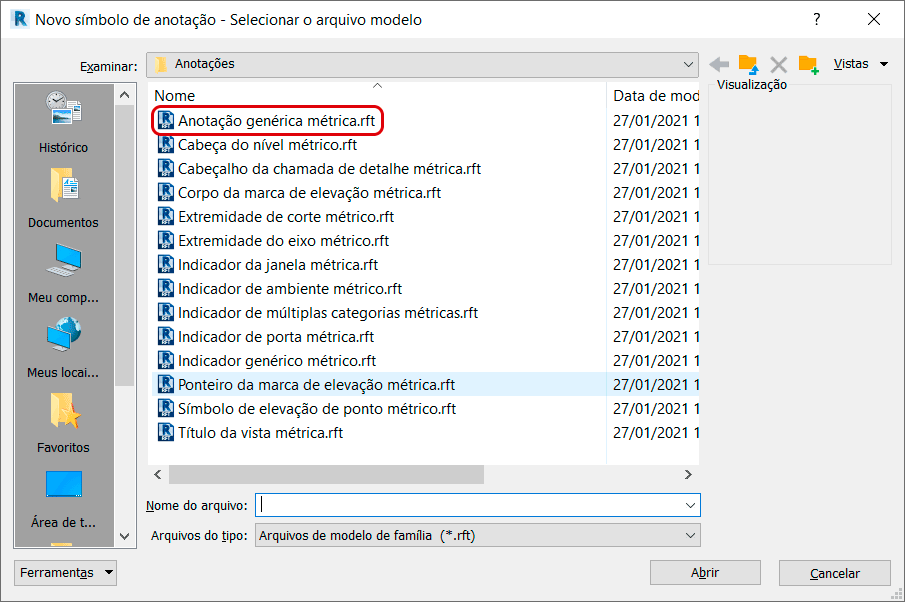

Na janela Novo símbolo de anotação localize o arquivo Anotação genérica métrica.
No Revit, quando abrimos um arquivo de template de criação de famílias, a interface de ferramentas é totalmente alterada, oferecendo uma nova interface com novas ferramentas.

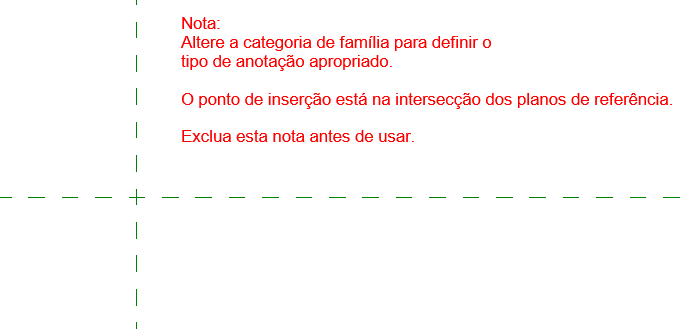

Na área de trabalho temos dois planos de referência em forma de cruz e um texto com uma orientação para que independente do tipo de família de anotação que for criado, posicione ao centro da tela e exclua esse texto.
Agora vamos analisar qual a escala da escala gráfica.
Como assim?

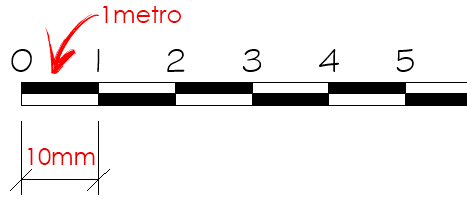

Simples, entenda que uma escala gráfica está representando a escala do seu projeto certo? Desta forma se você tem um desenho na escala 1:100 ela deve ser desenhada para representar, graficamente, esta escala de 1:100.
Sendo assim, se você usar uma trena para medir o seu desenho, o valor de 0,01 metro no papel, corresponde a 1 metro na realidade. Então cada “barrinha” da escala gráfica, deve ter 0,01m (que equivale a 10 milímetros) tem 1 metro.

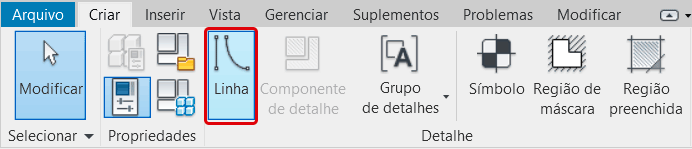

Desta forma, a nossa escala gráfica deve ter 10mm para cada segmento (talão). Para desenhar a nossa escala precisamos ir até a aba Criar, painel Detalhe e clicar na ferramenta Linha.

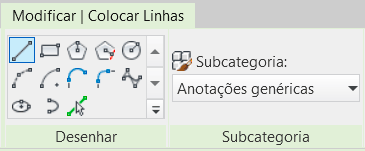

Ao clicar na ferramenta Linha, somos direcionados para a aba Modificar|Colocar linhas. Observe que temos o painel Desenhar com todos os recursos que precisamos para criar as linhas da nossa escala gráfica.
Se quiser conhecer cada uma das opções disponíveis no painel Desenhar, vou deixar uma publicação onde apresento cada uma das ferramentas disponíveis.

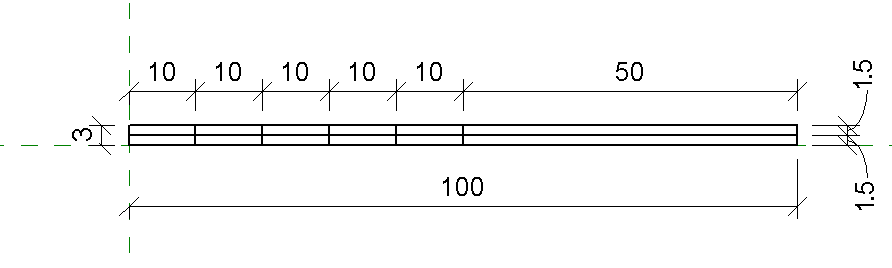

O desenho da escala gráfica é muito simples, a ferramenta linha é suficiente para desenhar tudo o que precisamos. A barra completa terá 100mm de comprimento, a altura total será de 3mm e cada segmento com 10mm.

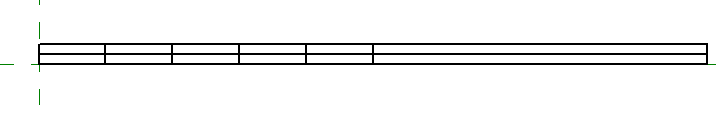

Agora temos a estrutura da escala gráfica.

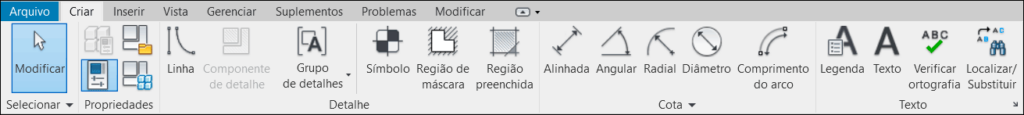

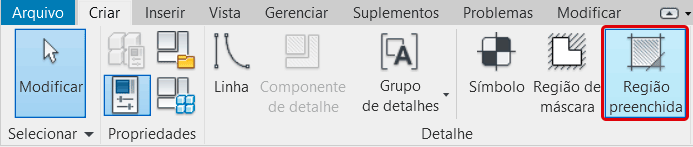

O próximo passo é a criação das áreas preenchidas em preto, para isso vamos até a aba Criar, painel Detalhe e selecionar a ferramenta Região preenchida.

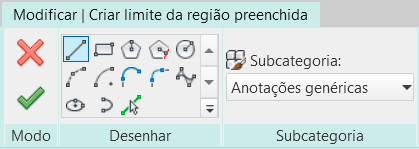

Ao clicar na ferramenta Região preenchida, somos direcionados para a aba Modificar | Criar limite da região preenchida.
A ferramenta região preenchida permite a criação de uma área preenchida com um padrão de linhas ou sólido (que é a nossa necessidade). O processo é muito simples, basta utilizar as ferramentas do painel Desenhar e criar um perímetro fechado.
Se quiser conhecer mais sobre esta ferramenta, vou deixar o link para uma publicação completa sobre os seus recursos:

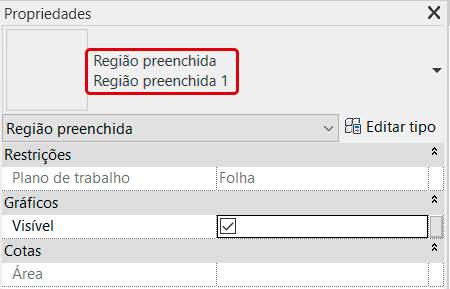

Se você visualizar a aba de Propriedades, a configuração padrão é “Região preenchida 1”, ou seja, já temos a configuração que precisamos, que é um padrão sólido.
Desta forma, basta desenhar um perímetro fechado dentro do espaço que você deseja que tenha um preenchimento sólido, vou utilizar a ferramenta retângulo para isso. Ao finalizar, clique em Concluir.

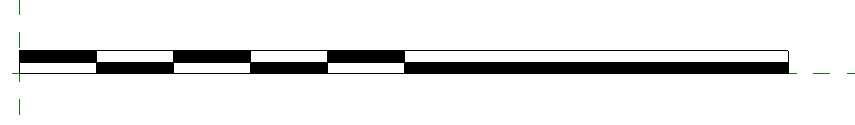

Repita o processo para os demais campos, obedecendo um padrão de “zigue-zague”.
Com isso chegamos ao último passo, que é a colocação da numeração, para permitir identificar a unidade que a escala gráfica representa. Para isso podemos ir até a aba Criar, painel Texto e clicar na ferramenta Texto.
Com a ferramenta de texto, insira as numerações para indicar os valores da escala gráfica.

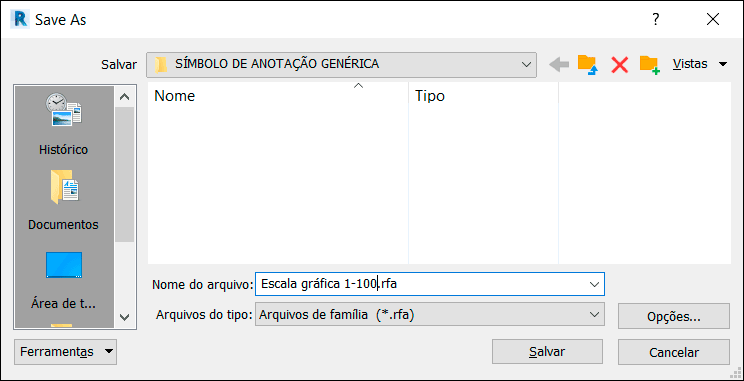

Pronto! Escala gráfica concluída, com isso podemos salvar a família de escala gráfica. Vou colocar o nome de Escala gráfica 1-100.

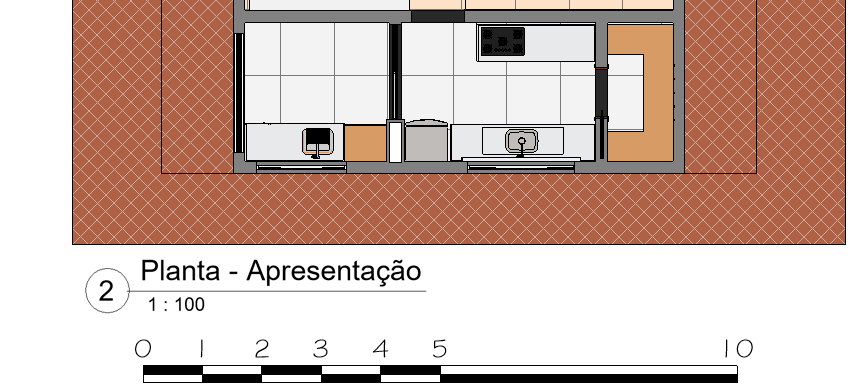

Criada a escala gráfica, podemos carregá-la no projeto clicando em Carregar no projeto.
Agora temos uma anotação genérica estática, que não necessita de edições, pronta para ser utilizada em qualquer projeto.
Entenda que a proposta aqui é apresentar um exemplo de anotação genérica estática, pois mesmo uma escala gráfica poderia ter algumas funcionalidades paramétricas.

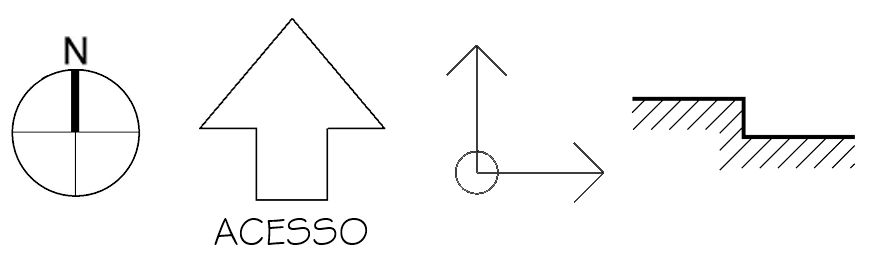

As possibilidades são imensas como setas de indicação de acesso ou caminhos, desníveis de piso, símbolo de norte, indicação de paginação de piso e muito mais.
Entendido o processo de criação de uma anotação genérica estática, vamos conferir como criar uma anotação genérica paramétrica.
COMO CRIAR UMA ANOTAÇÃO GENÉRICA – PARAMÉTRICA
Uma anotação genérica paramétrica, oferece alguns recursos de personalização, porém as informações que ela exibe não são extraídas do projeto, mas sim preenchidas manualmente.
Pode parecer estranha essa necessidade para quem esta familiarizado com o conceito BIM, onde este processo se assemelha ao que fazíamos no CAD, porém em alguns momentos isso se faz necessário, uma vez que temos algumas informações ou mesmo orientações mais específicas.
Essas informações nós chamamos de notas de projeto, onde podemos adotar diferentes procedimentos. Por exemplo, você pode decidir escrever efetivamente as notas de projeto, ou optar por colocar indicações numéricas e deixar as notas de texto em uma tabela.
O processo de criação é muito simples, sendo que o primeiro passo é ir até a aba Arquivo, clicar em Novo e selecionar a opção Símbolo de anotação.
Na janela Novo símbolo de anotação localize o arquivo Anotação genérica métrica.
Após selecionar o arquivo, o primeiro passo será deletar o texto em vermelho que vem automaticamente junto da família de anotação genérica.
Uma família de anotação genérica paramétrica é uma das mais simples, o único cuidado que temos que tomar e criar um texto editável, que no Revit chamamos de Legenda. Para acessá-lo basta ir até a aba Criar, painel Texto e clicar em Lengenda.

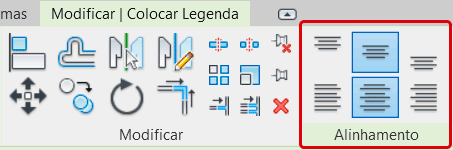

Ao clicar em Legenda será exibida a aba Modificar | Colocar legenda, que permite que você configure o posicionamento do texto no painel Alinhamento.
Após definir o alinhamento basta clicar no local onde deseja posicionar a Legenda (não se preocupe, se precisar, pode reposicionar o texto depois). Eu vou clicar bem no centro da tela. Observe que após clicar será exibida a janela Editar legenda.

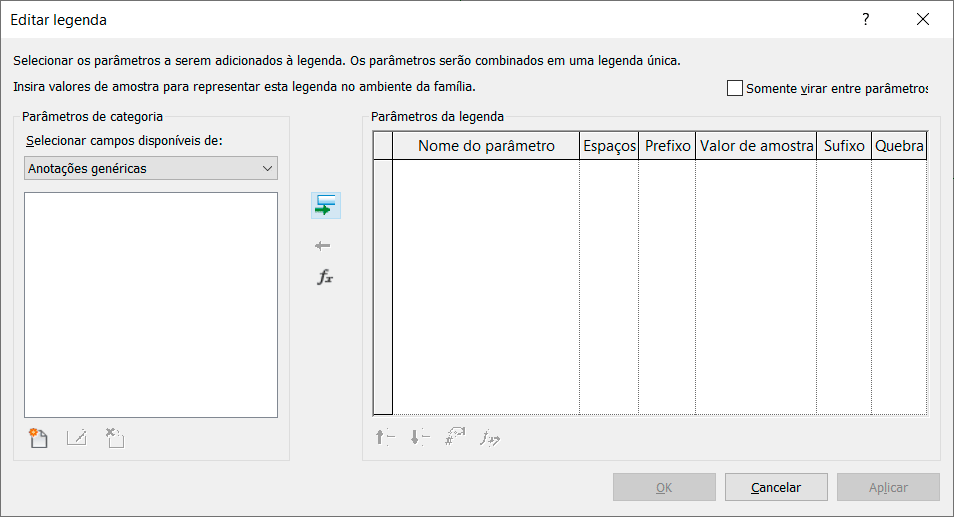

Essa janela se resume a dois campos, onde a esquerda temos o campo Parâmetros de categoria, onde são listados todos os parâmetros disponíveis para a atual legenda e, logo a direita, o campo Parâmetros da legenda, que exibe os parâmetros que foram carregados para a legenda atual.

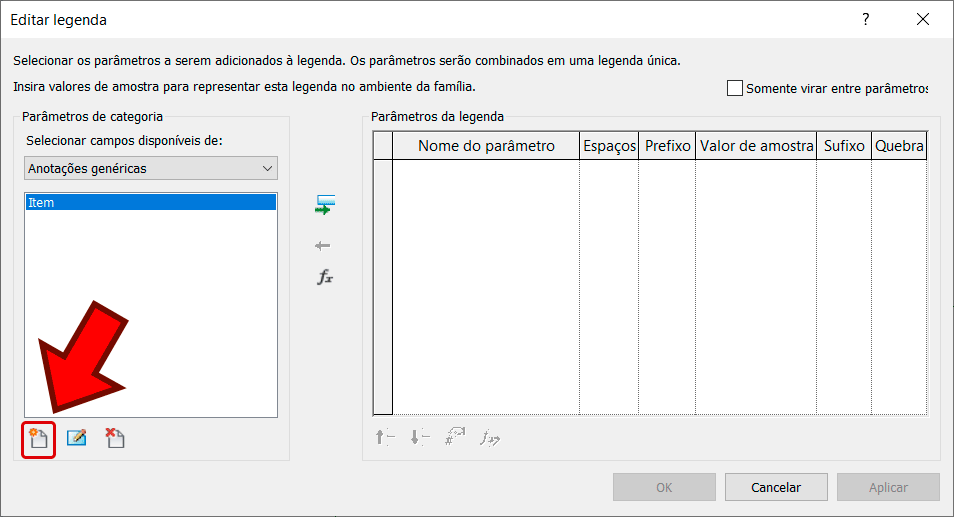

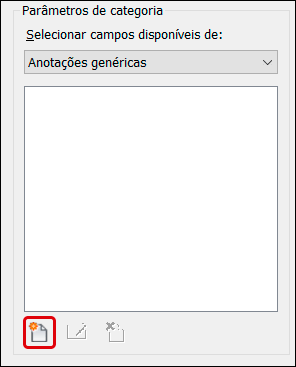

Observe que ambos os campos estão vazios, então o primeiro passo é criar um parâmetro, clicando no botão Adicionar parâmetro (canto inferior esquerdo).

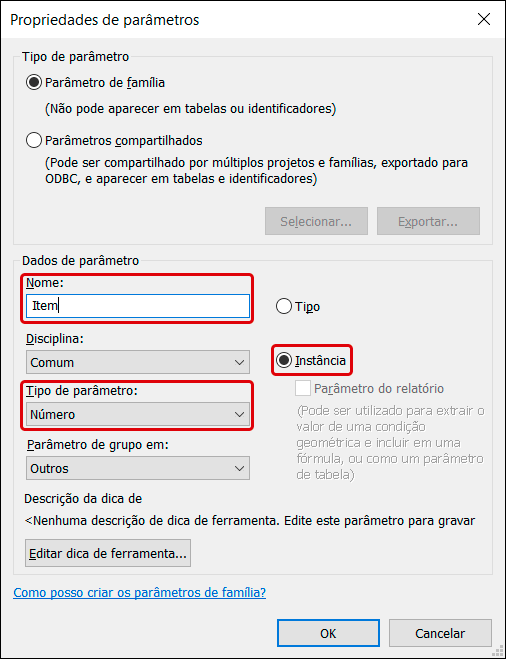

Na janela Propriedades de parâmetro, vamos criar o nosso parâmetro numérico, que vai servir para classificar as notas de projeto. Vou colocar o nome de Item, selecionar o Tipo de parâmetro como Número e alterar para instância.

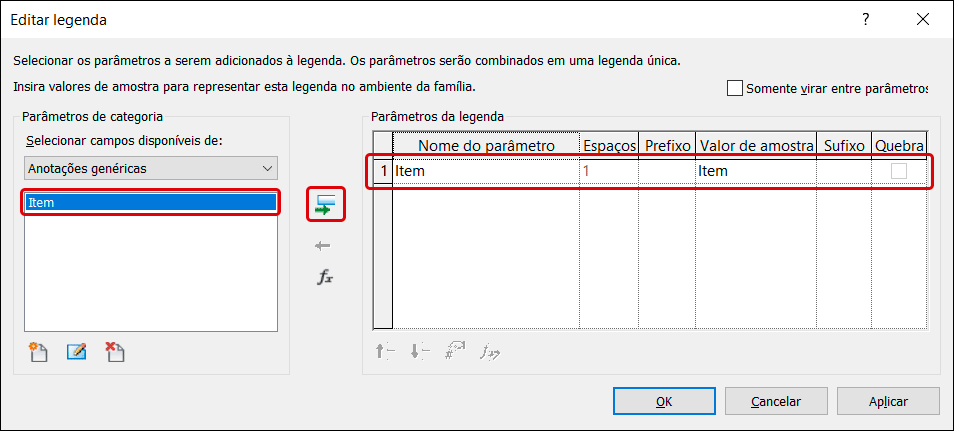

Ao finalizar clique em Ok. Observe que vamos retornar a janela Editar legenda, porém agora temos o parâmetro Item adicionado a coluna Parâmetros de categoria. Para adicioná-lo ao campo Parâmetros de legenda basta clicar no botão adicionar.
Agora vamos fazer alguns ajustes no parâmetro. No campo Valor de amostra, vamos colocar 00, que será o número exibido dentro da família. Isso vai facilitar o posicionamento da legenda.
Ao finalizar, pode clicar em Ok. Observe que agora temos o valor 00 no centro da tela. Se precisar, reposicione o texto para centralizar.
Como não queremos um valor numérico “flutuando” no projeto, podemos criar um círculo ao redor do número do Item. Para isso na aba Criar, painel Detalhe, clique em Linha.
Seremos direcionados para a aba Modificar | Colocar linha, onde temos a aba Desenhar. Agora basta acessar a ferramenta círculo.
No meu caso criei um círculo com 4mm de diâmetro.
Agora vamos criar a descrição da nossa anotação genérica, para isso clique novamente em Legenda.
No meu caso vou posicionar a legenda a direita, então no campo Alinhamento vou selecionar a opção Alinhar a Esquerda.
Clique no local que deseja inserir a Legenda para abrir a janela Editar Legenda. Observe que já temos uma legenda disponível, porém vamos criar uma nova clicando em Adicionar parâmetro.

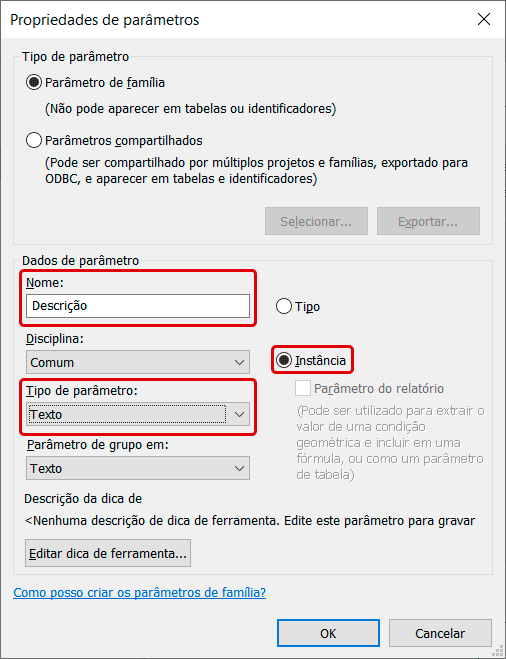

Na janela Propriedades de parâmetro, vou colocar o nome de Descrição, Alterar para instância e alterar o Tipo de parâmetro para Texto, afinal a ideia é inserir um texto descritivo. Ao finalizar, pode clicar em Ok.

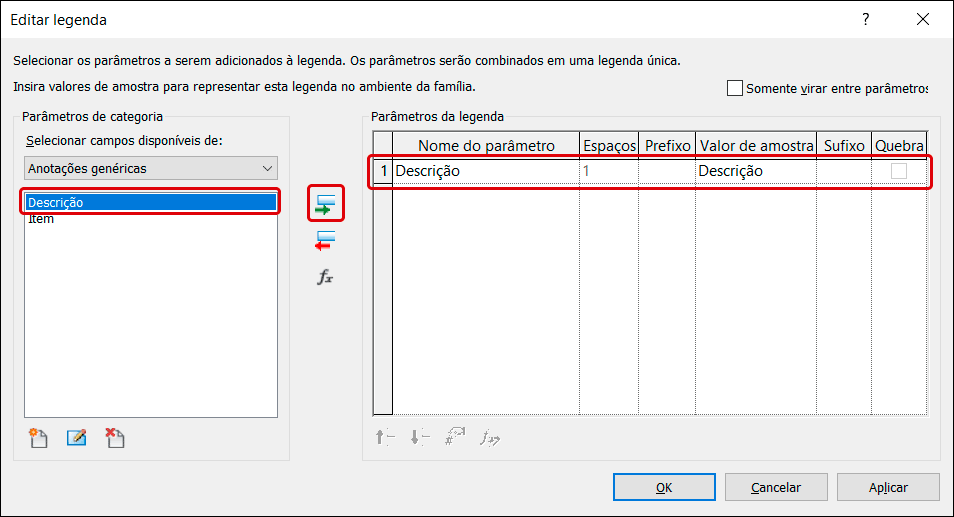

De volta a janela Editar legenda, selecione o parâmetro criado e clique em Adicionar, assim podemos finalizar a criação da nova Legenda clicando em Ok.

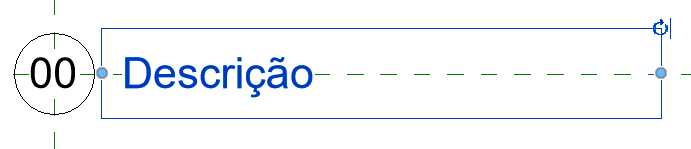

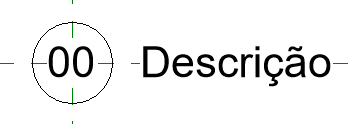

De volta a área de trabalho da sua família você deter ter algo parecido com a imagem a abaixo.
Apesar de aparentemente finalizado, é importante que você selecione a descrição e observe o tamanho da caixa. Essa é a área de texto disponível. Conforme você for escrevendo a sua descrição, ao chegar a extremidade da caixa, uma nova linha de texto é inserida.
Com os nossos parâmetro criados podemos salvar a nossa família. Vou chamar de Nota de projeto – item. Por fim, podemos carregar a família no nosso projeto clicando em Carregar no projeto.
Ao inserir a família de anotação genérica, você vai observar que junto do cursor do mouse temos a nossa família e nada mais, porém podemos além de inserir a família, incluir uma chamada de detalhe.
Para isso basta inserir a família e na aba Modificar | Anotações genéricas ir ao painel Chamada de detalhe e clicar em Adicionar.

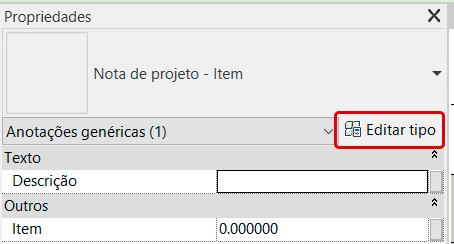

Observe que a Chamada de detalhe esta sem uma “seta” na ponta. Para adicionar a seta selecione a anotação genérica e em Propriedades clique em Editar tipo.

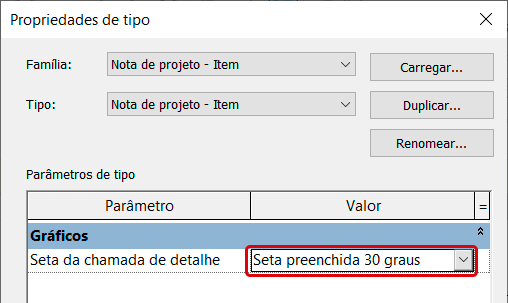

Na janela Propriedades de tipo, no campo Seta de chamada de detalhe, escolha uma seta de sua preferência e clique em Ok.

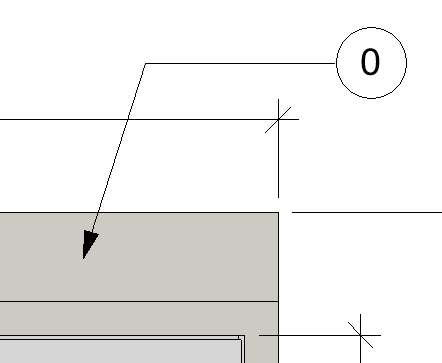

Agora temos uma seta na extremidade da linha de chamada de detalhe.

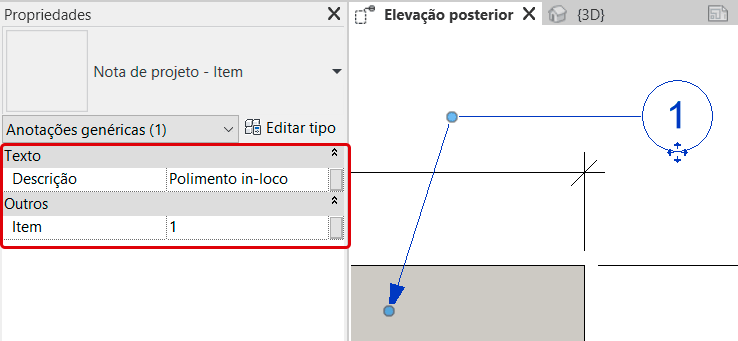

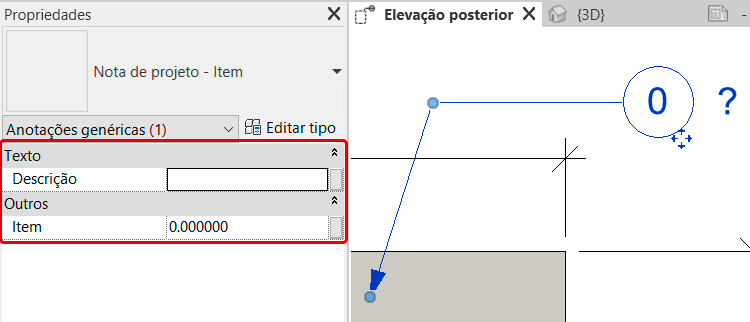

Agora podemos preencher as informações presentes na nossa anotação genérica. Você pode clicar no campo desejado e alterar os valores ou selecionar a anotação genérica e preencher as informações no painel Propriedades.

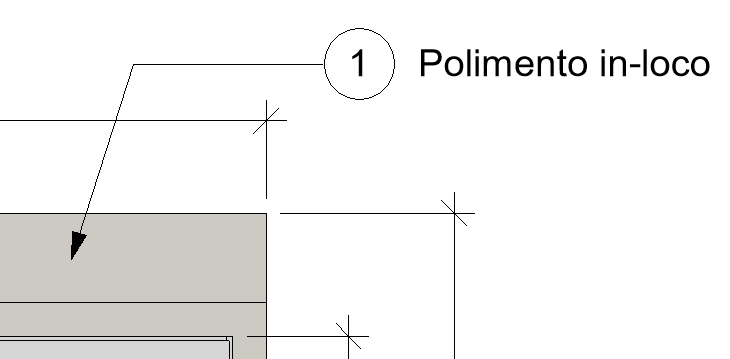

Com isso temos a nossa “nota de projeto” customizada!
Mas e se eu quiser que o texto de descrição não apareça no desenho?
Isso é fácil, mas para isso é necessário editar a família. Selecione a família de anotação genérica e clique em Editar família.

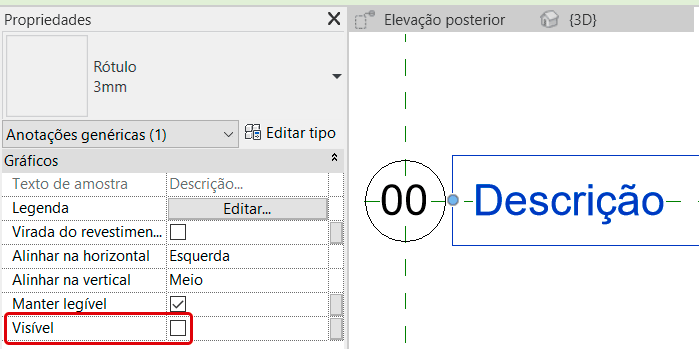

Dentro da família, selecione a legenda de Descrição e na janela de Propriedades desmarque o campo visível.
Ao finalizar, pode salvar e carregar no seu projeto novamente.

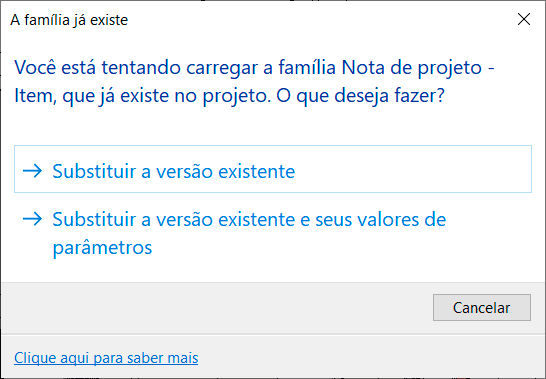

Provavelmente será exibida uma mensagem perguntando se você deseja Substituir a versão existente ou substituir a versão existente e seus valores de parâmetros. Como não alteramos nenhum valor ou texto, pode escolher qualquer opção.
Não sabe a diferença entre Substituir a versão existente ou substituir a versão existente e seus valores de parâmetros? Vou deixar um link para uma publicação que explico a diferença entre ambos.
SUBSTITUIR VERSÃO EXISTENTE – REVIT

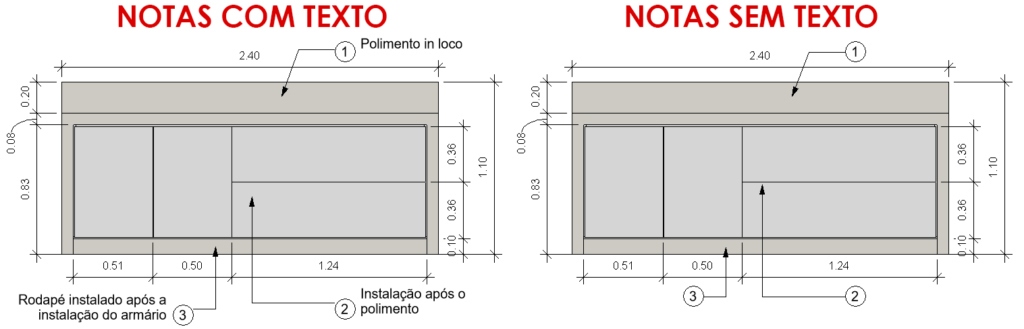

Pronto! Com a família de anotação genérica reinserida no projeto, temos agora apenas o número, mas no painel de Propriedades ainda temos o campo de Descrição.
Com isso temos uma informação adicionada a família de anotação genérica, que poderá ser extraída em uma tabela, caso necessário.
Aqui vimos um exemplo simples de anotação genérica parametrizada, porém temos um amplo leque de possibilidades, basta ter um pouco de criatividade!
CONCLUSÃO
Famílias de símbolo de anotação genérica são muito simples e versáteis, sendo amplamente utilizadas em todo o tipo de projeto, então aproveite para incrementar o detalhamento dos seus projetos com essa ferramenta!
Tem alguma dúvida no processo de criação de símbolo de anotação genérico ou alguma outra sugestão? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
