Sobrepor gráficos na vista permite que você altere o padrão de exibição de um ou mais elementos do seu projeto, de forma que a alteração ocorre apenas no objeto selecionado, sem impactar as demais vistas do projeto. Aprenda agora!
No Revit cada elemento presente no seu projeto segue um “padrão gráfico de comportamento”, isto é, cada objeto obedece um determinado estilo, que controla sua representação gráfica, definindo o tipo de linha, espessura, cor e padrão de hachura.
Este é um excelente recurso, uma vez que não precisamos ficar nos preocupando de ajustar cada objeto manualmente, processo que daria um trabalho imenso!
Mas em alguns casos precisamos que um elemento em específico seja exibido de uma forma “fora do padrão”.

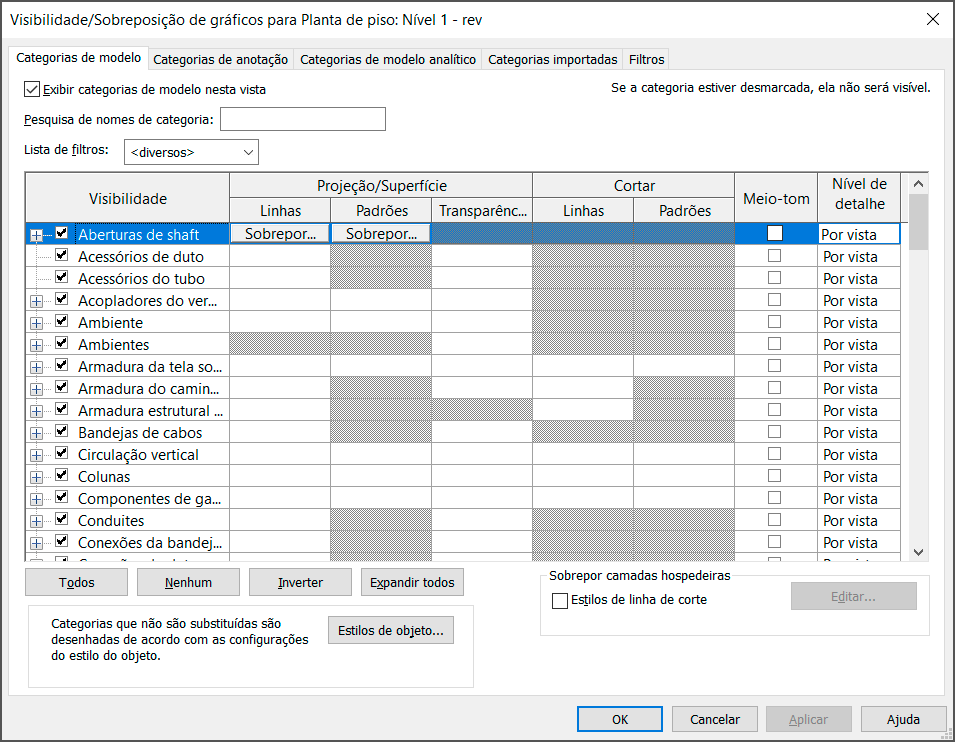

Você vai notar este recurso se assemelha muito as opções oferecidas pela janela Visibilidade / Sobreposição de Gráficos, onde podemos selecionar uma categoria e alterar graficamente a forma como a geometria é exibida.
A diferença é que a janela Visibilidade/sobreposição de gráficos se concentra na categoria inteira, já a ferramenta Sobrepor gráficos na vista pode afetar tanto a categoria como um único objeto.
Por exemplo, se você quiser alterar a forma como uma única parede é exibida, isso só é possível com a ferramenta Sobrepor gráficos na vista.
Então a Sobrepor gráficos na vista é melhor?
Não necessariamente. Para alterar um objeto em específico sim, mas na janela Visibilidade / sobreposição de gráficos podemos criar filtros, o que nos dá um leque bem mais sofisticado de opções, mas isso é assunto para outra publicação.
Vamos nos concentrar na ferramenta Sobrepor gráficos na vista e entender quais as possibilidades que temos.
Sobrepor gráficos na vista

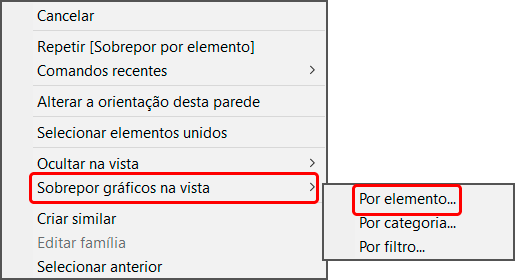

Para alterar o padrão gráfico de algum elemento do seu projeto, basta selecionar o objeto, clicar com o botão direito e selecionar a opção Sobrepor gráficos na vista.
Ao clicar na opção Sobrepor gráficos na vista, são apresentadas três opções, onde temos: Por elemento, Por categoria e Por filtro. A opção por filtro será apresentada em outra publicação, vamos nos concentrar por enquanto nas duas primeiras opções.
- Por elemento: afeta exclusivamente o objeto (ou objetos) selecionado, ou seja, apenas os objetos selecionados nesta vista serão afetados.
- Por categoria: afeta a categoria do objeto selecionado, ou seja, se, por exemplo, você selecionar uma parede, todas as paredes desta vista serão alteradas.
Para um melhor entendimento, vamos usar um projeto simples, onde eu quero identificar as paredes hidráulicas de uma residência, que nada mais são do que paredes onde está previsto a passagem de qualquer tipo de tubulação.
Como identificado acima, tenho duas paredes que eu gostaria que fossem exibidas de uma forma diferente em relação as demais paredes, para isso vou selecionar as duas paredes (mantenha Ctrl pressionado para conseguir selecionar mais de um objeto).
Em seguida, clicando com o botão direito, vou selecionar a opção Sobrepor gráficos na vista > Por elemento.

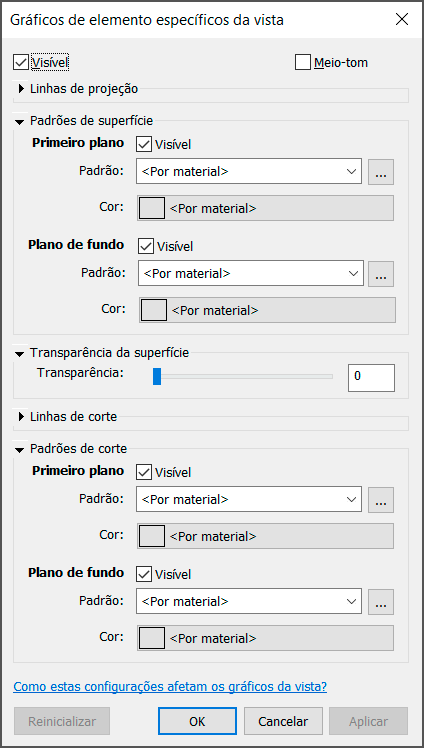

Será exibida a janela Gráficos de elementos específicos da vista.

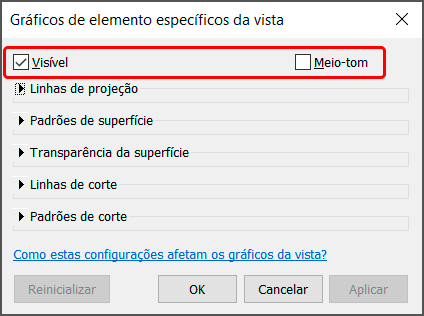

Vamos analisar o que cada campo permite fazer, para isso vou “recolher” os campos para facilitar a leitura. Observe que logo no início temos dois campos: Visível e meio-tom.

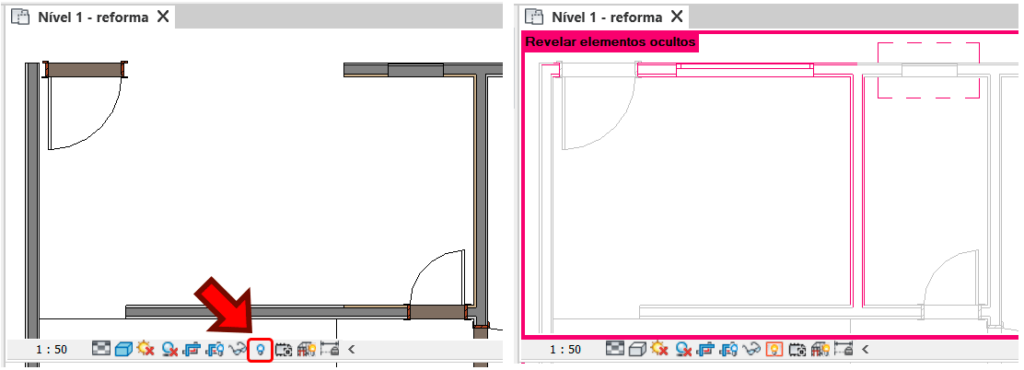

A opção Visível já se auto explica, uma vez que define se elemento deve ficar visível nesta vista ou não. A “dor de cabeça” é que caso você desmarque para que o objeto fique invisível na vista, para trazê-lo de volta você deve usar a ferramenta Revelar elementos ocultos no menu inferior.

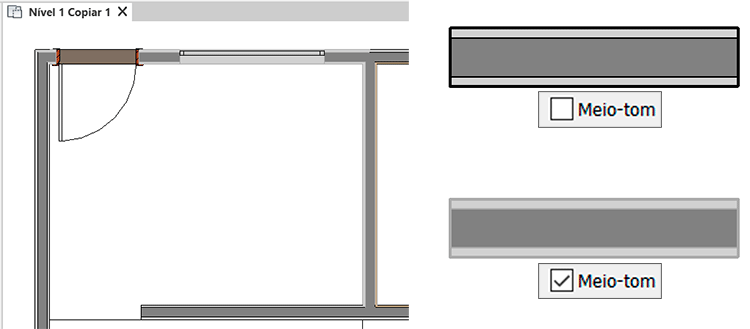

Já o campo Meio-tom define um padrão “acinzentado” para os elementos selecionados. O efeito meio-tom pode ser “meio ruim” de ser visualizado, então vou mostrar uma ampliação para facilitar o entendimento.
Basicamente as linhas de contorno da geometria ficam com um tom acinzentado.

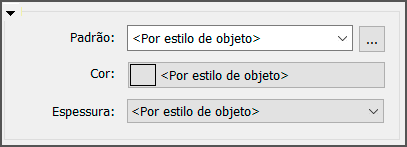

Os próximos campos, apesar das diferentes aplicações, temos campos parecidos, que definem a sobreposição com base no Padrão (hachura), Cor e em alguns casos, Espessura.
Vamos ver o que é possível fazer em cada uma das opções.

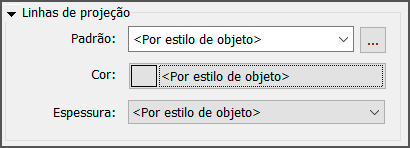

Linhas de projeção
O campo Linhas de projeção é um pouco confuso para trabalhar, uma vez que ele trabalha com os elementos que aparecem quando ativamos a opção de Subjacência, que nada mais é do que visualizar paredes e outros elementos que estão no nível abaixo (ou acima).

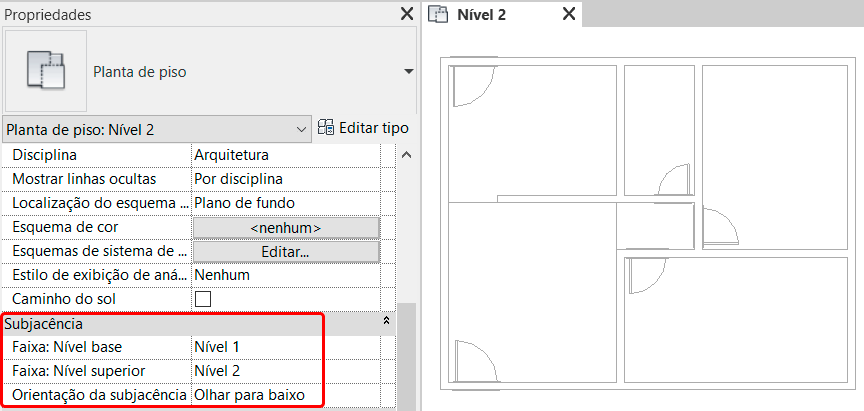

Vou dar um exemplo melhor. Quando eu vou para a vista de Nível 2, caso o campo subjacência esteja habilitado é possível visualizar as paredes do pavimento imediatamente abaixo, porém com um tom acinzentado.
O campo linhas de projeção permite você alterar o padrão de exibição desses elementos, então a dor de cabeça é que esses objetos não são selecionáveis, uma vez que eles estão em outro pavimento.
Mas a solução é simples, basta ir até o menu inferior direito e ativar a opção Selecionar elementos de subjacência.
Se quiser saber mais sobre os recursos de subjacência, vou deixar o link para um artigo completo.

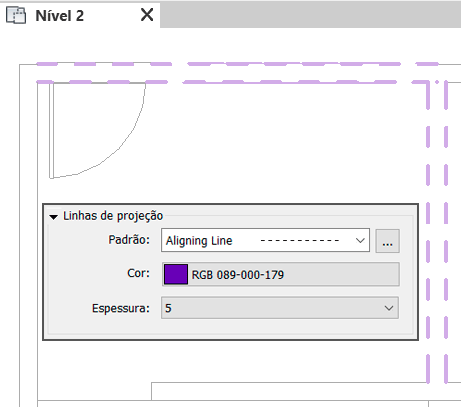

Agora que selecionamos as paredes da subjacência, vamos ver o que é possível configurar. Fiz alterações simples, alterando o tipo de linha, a cor e a espessura das linhas.
Observe que como o padrão de exibição dos elementos em subjacência é meio-tom, temos uma suavização das cores das linhas.

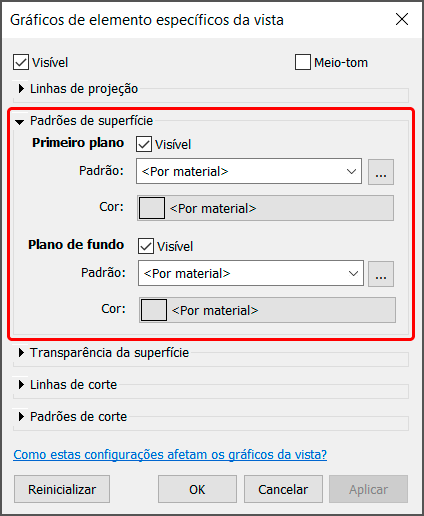

Padrões de superfície
Este é um dos campos mais utilizados, onde podemos configurar como a superfície das geometrias é alterada. Mas observe que temos duas opções: Primeiro plano e Plano de fundo.
Mas qual a diferença?
Em ambos os campos podemos definir um padrão de hachura e a cor deste padrão. A diferença é que podemos usar um padrão por cima (Primeiro plano) e outro por baixo (Plano de fundo).

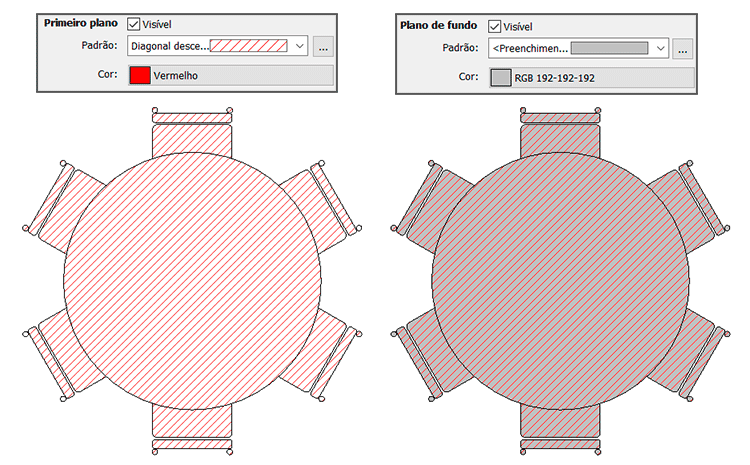

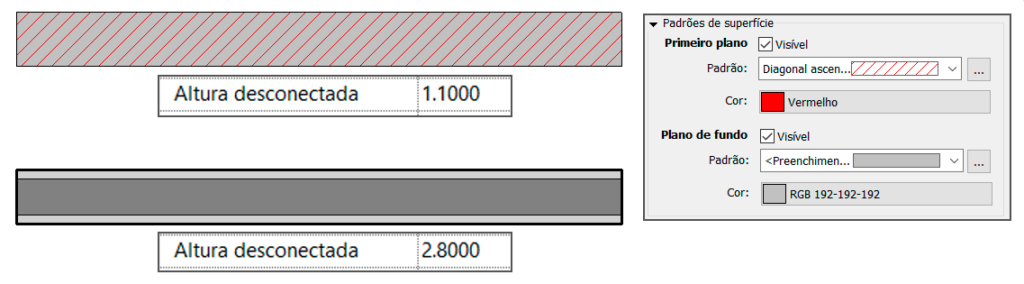

Vou usar uma mesa como exemplo, onde vou mostrar a configuração de um padrão de hachura com linhas inclinadas na cor vermelho (Primeiro plano) e na imagem ao lado eu adiciono um padrão de hachura sólido na cor cinza (Plano de fundo).
Um detalhe importante aqui é que caso você tente usar este campo para alterar o padrão de exibição de uma parede em planta baixa, nada irá acontecer, pois a parede não esta sendo exibida como uma superfície mas sim como um padrão de corte.
Este recurso só funciona em uma parede caso ela esteja sendo exibida em uma elevação, corte ou a parede tenha altura inferior ao plano de corte da vista.
Transparência da superfície

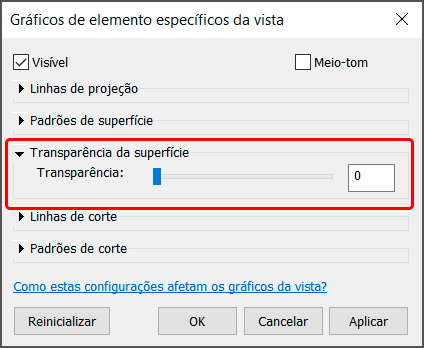

Como o título já diz, este campo permite aplicar um nível de transparência a um elemento, sendo mais utilizado em vistas 3D.

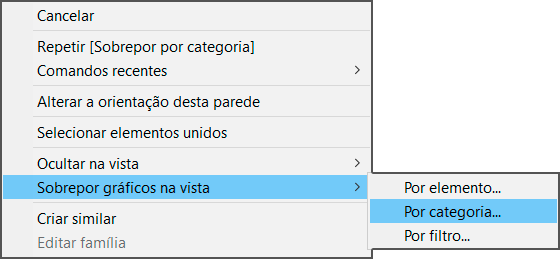

Neste caso vou selecionar a opção Por categoria, desta forma, todas as paredes serão afetadas pela alteração de Transparência da superfície.

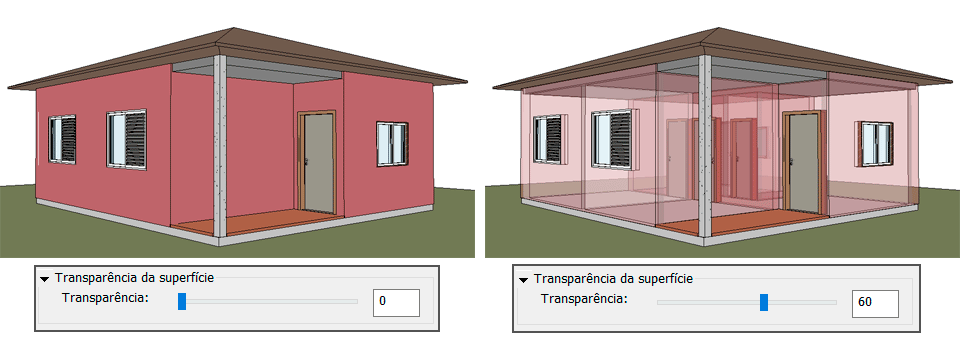

No campo Transparência da superfície, basta escolher um valor entre 0 e 100%. Notamos aqui que este é um excelente recurso para visualizar elementos estruturais ou projetos complementares como elétrica ou hidráulica.
A opção Transparência permite uma melhor visualização dos elementos internos do projeto, como estruturas, elétrica, hidráulica, etc.

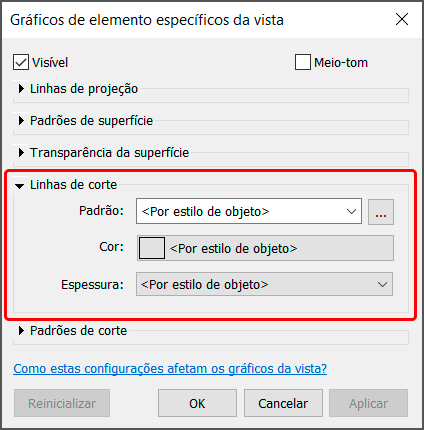

Linhas de corte

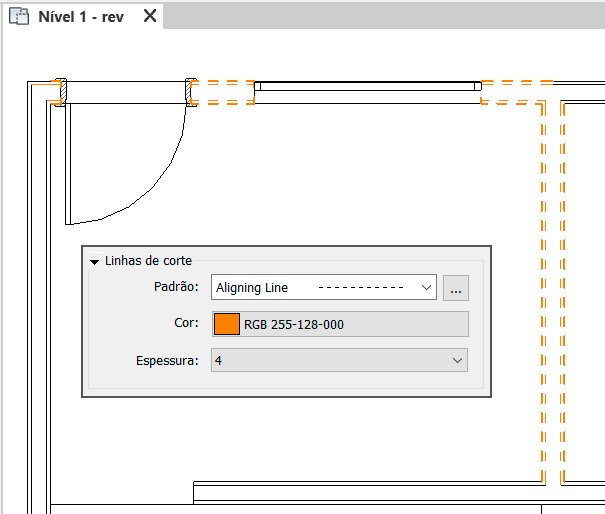

Linhas de corte permite que você altere o padrão de exibição das linhas que representam elementos cortados, situação muito comuns entre plantas e cortes.
Entre os ajustes é possível alterar o tipo de linha, sua cor e também a espessura, oferecendo um leque interessante de possibilidades.

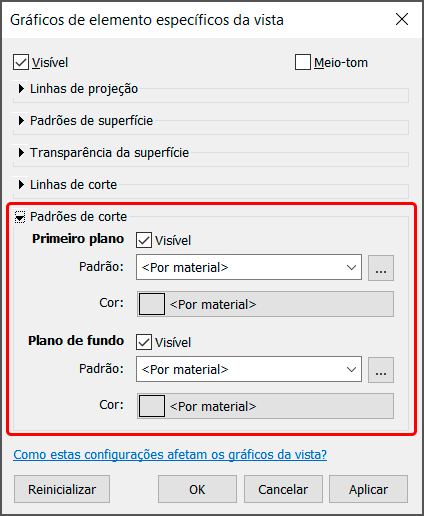

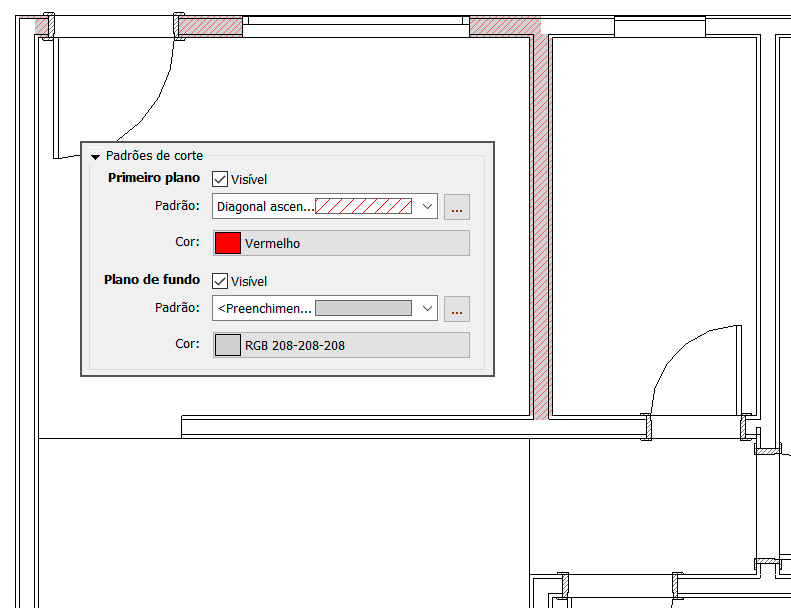

Padrões de corte
O campo Padrões de corte permite alterar a representação das hachuras e cores dos elementos cortados na vista. Aqui podemos definir um padrão “por cima” (Primeiro plano) e outro padrão adicional “por baixo” (Plano de fundo).
Observe que temos apenas dois campos disponíveis em ambas as opções, no caso o Padrão (tipo de hachura) e sua respectiva cor.
Detalhe importante! Mesmo que o Estilo visual esteja definido como Linha oculta o Revit vai respeitar a configuração selecionada, ou seja, mesmo que a vista tenha um padrão de exibição branco, se algum elemento tiver um padrão “multicolorido” ele será exibido sem nenhuma restrição.
Remover sobreposição de gráficos na vista
Não menos importante do que aplicar sobreposições de gráficos, precisamos saber como removê-las, e o processo é bem simples, tudo vai depender de como você prefere proceder.

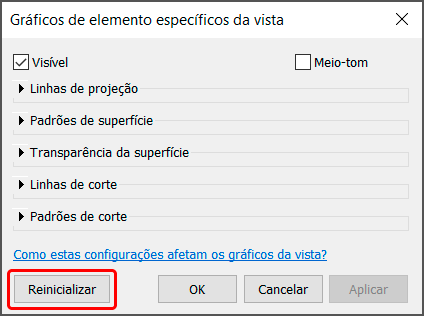

Na janela Gráficos de elementos específicos da vista temos, na parte inferior, um botão chamado Reinicializar, clicando sobre ele todas as sobreposições gráficas são removidas.
Mas eu tenho que faz isso para cada objeto?
Se você quiser remover absolutamente todas as sobreposições gráficas, você pode selecionar todos os objetos da vista, acessar a janela Gráficos de elemento específicos da vista.
Se as sobreposições gráficas forem de uma categoria específica, sugiro que faça um filtro de seleção. Se não conhece este recurso vou deixar o link de uma publicação que ensina a utilizar esta ferramenta.
Já para elementos específicos não tem jeito, tem que selecionar manualmente. Mas um outro cenário seria remover uma sobreposição gráfica específica. Nestes casos, cada campo tem uma diferente forma de remover a sobreposição gráfica.

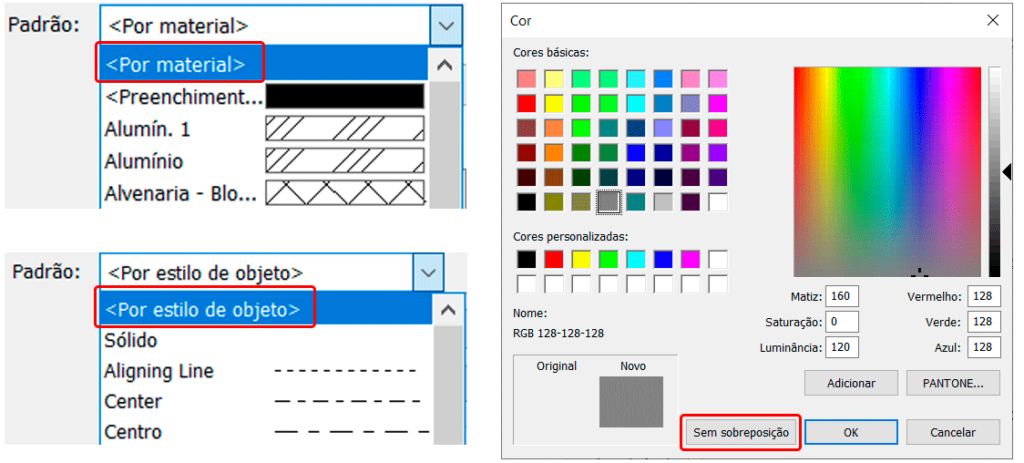

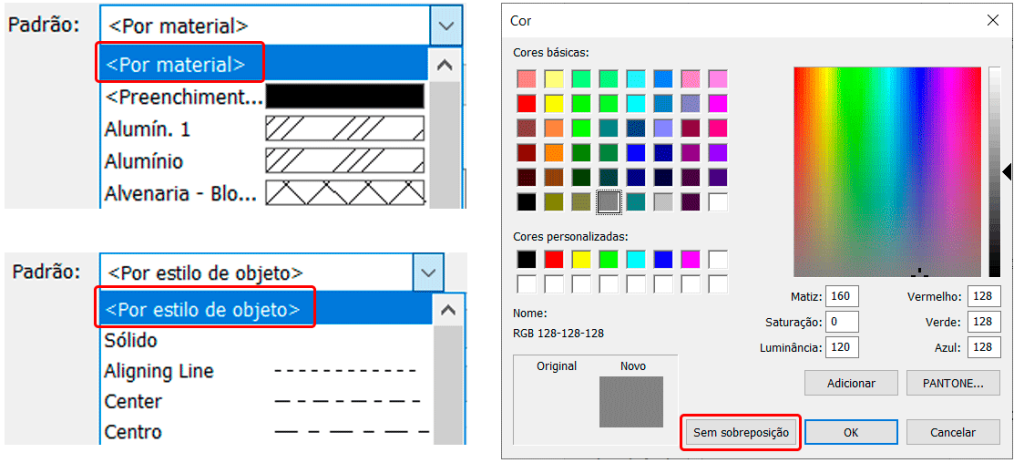

No campo Padrão (hachura), você deve alterar para a opção <Por estilo de objeto> ou <Por material>. Já o campo cor tem um botão chamado Sem sobreposição, basta clicar sobre ele.
Conclusão
Sobrepor gráficos na vista é um recurso simples, que permite a customização das informações gráficas da sua vista, oferecendo diversas opções para apresentar os diversos elementos do seu projeto.
