Telhado no Revit – Calha é uma ferramenta simples e prática para a colocação de calhas no seu telhado, oferecendo grande liberdade na instalação e posicionamento das calhas do seu projeto Aprenda agora!
No Revit temos um conjunto muito importante de ferramentas para a etapa de acabamento de um telhado, no caso a Sofito, Borda e Calha.
![Telhado Revit - Calha 2 sofito-borda-calha](https://qualificad.com.br/wp-content/uploads/2022/07/sofito-borda-calha-02.png)
Mas como apresentado acima, são recursos para a etapa de acabamento, então se você ainda esta desenvolvendo o seu telhado, vou deixar o link de algumas publicações relacionadas a criação de telhados que podem ajudar você nesta etapa.
TELHADO NO REVIT – GUIA BÁSICO
MADEIRAMENTO DE TELHADO – REVIT
Você também pode conferir as publicações sobre as ferramentas SOFITO e BORDA, assim poderá aprender todos os recursos de acabamento de telhado que o Revit oferece:
CALHA

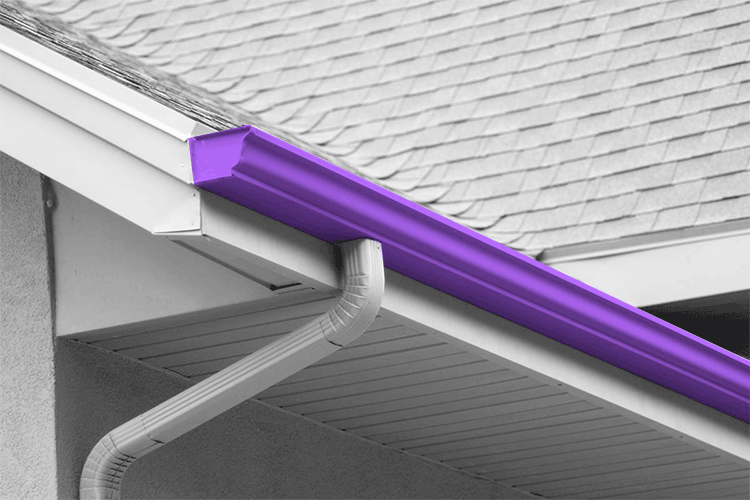

Calha é um cano aberto na parte superior, instalado ao longo de um beiral de telhado, com a finalidade de escoar as águas pluviais que caem do telhado.
![Telhado Revit - Calha 3 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-02.png)

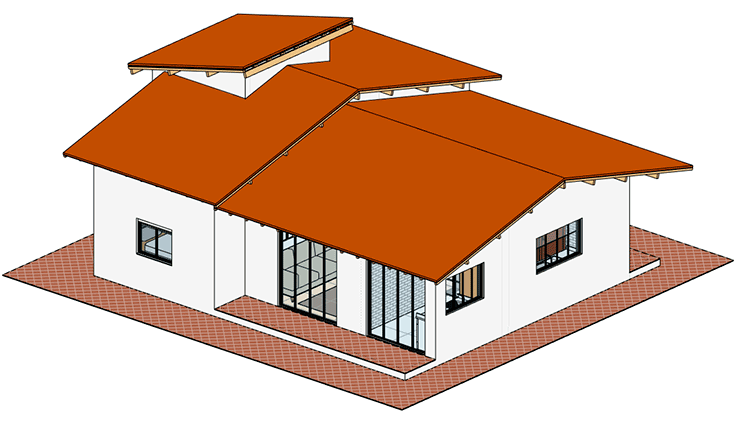

Para apresentar a ferramenta, vou utilizar o mesmo projeto utilizado para apresentar as ferramentas Sofito e Borda, dando assim continuidade na etapa de acabamento do telhado.
![Telhado Revit - Calha 4 sofito-borda-calha](https://qualificad.com.br/wp-content/uploads/2022/07/sofito-borda-calha-07.png)
O primeiro ponto a ser compreendido aqui é que uma calha é um perfil baseado em uma extrusão, mas o que é essa tal de extrusão?
Uma extrusão é um processo mecânico onde um determinado material é pressionado e passa por dentro de uma matriz, assumindo o formato dessa matriz por toda sua extensão. Achou complicando? Vamos simplificar.
Pense em um cupcake. Geralmente o creme (material) que vai na sua cobertura é feito com uma bisnaga com um bico na ponta (matriz), de forma que o creme é pressionado na bisnaga e fica com o mesmo formato do bico.
![Telhado Revit - Calha 5 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-06.png)

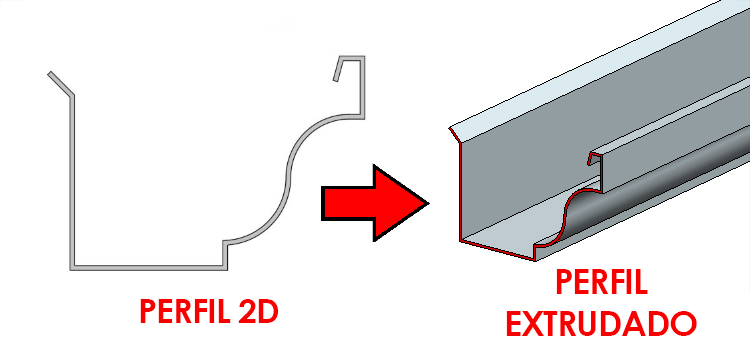

No Revit, para criar uma calha, precisamos de um perfil que será extrudado por toda a extensão de uma linha, assumindo o formato desejado para a sua calha.
![Telhado Revit - Calha 6 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-05.png)
Entendido o conceito de extrusão, podemos criar a nossa calha.

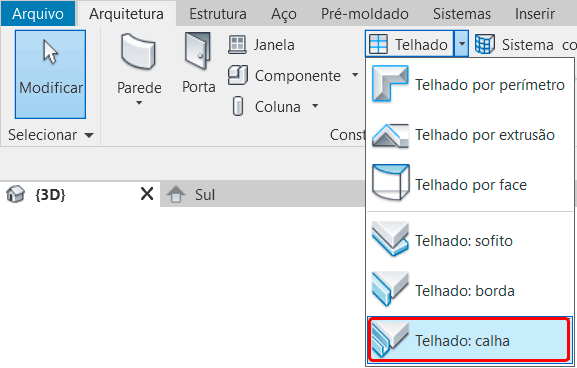

Para acessar a ferramenta Calha, vá até a aba Arquitetura e no painel Construir localize a ferramenta Telhado e na seta ao lado da ferramenta clique para expandir as opções. Uma delas é a ferramenta Calha.
![Telhado Revit - Calha 7 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-03.png)

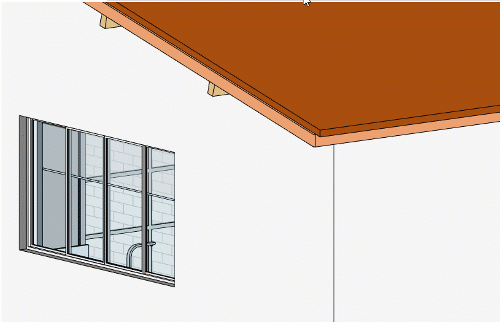

O processo é super simples, basta aproximar o mouse da borda do telhado que será exibida uma linha em azul, ao clicar a calha é imediatamente inserida.
![Telhado Revit - Calha 8 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-04.gif)

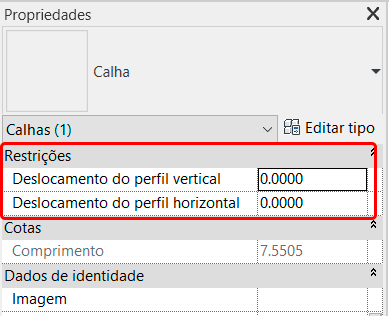

Observe que imediatamente uma calha é inserida no local. Ao selecionar a calha podemos acessar algumas configurações na janela Propriedades.
![Telhado Revit - Calha 9 telhado-calha-](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-07.png)

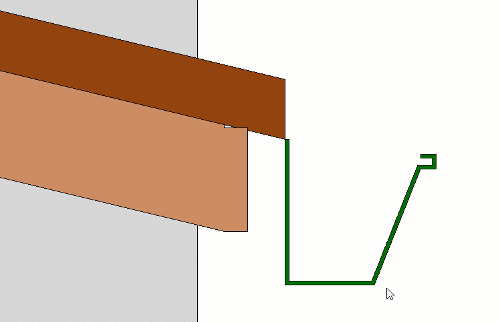

Apesar das opções de Deslocamento do perfil vertical e Deslocamento do perfil horizontal, eu recomendo que você utilize uma vista para reposicionar a calha conforme a necessidade do seu projeto.
![Telhado Revit - Calha 10 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-08.gif)
Mas e o perfil? Tem como usar outro?

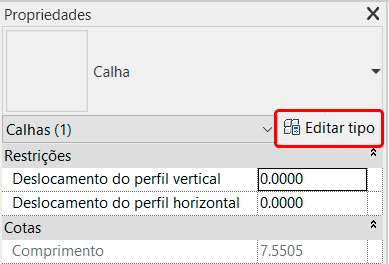

Sim, você pode usar outro tipo de perfil, para isso basta selecionar o perfil e na janela Propriedades clicar em Editar Tipo.
![Telhado Revit - Calha 11 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-09.png)

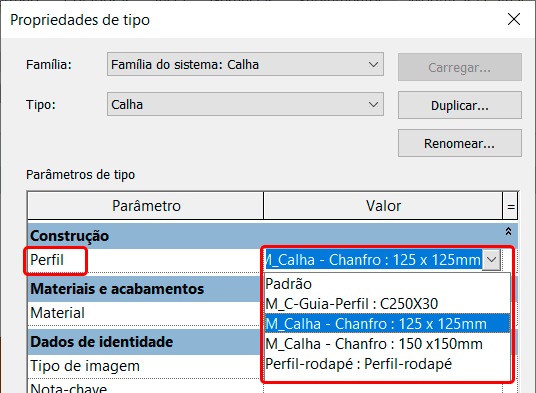

Na janela Editar tipo, temos o campo Perfil, onde podemos escolher um dos perfis disponíveis.
![Telhado Revit - Calha 12 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-10.png)
Observe que outros tipos de perfis são exibidos, pois o Revit identifica todos os tipos de perfis disponíveis no arquivo atual e exibe neste campo, então você deve tomar o cuidado de selecionar um perfil adequado para a sua calha.
Mas e se eu quiser criar meu próprio perfil?
Sim, é possível, inclusive já fiz uma publicação exclusiva sobre isso, vou deixar o link logo abaixo:
CRIAR PERFIL DE VARREDURA PERSONALIZADO

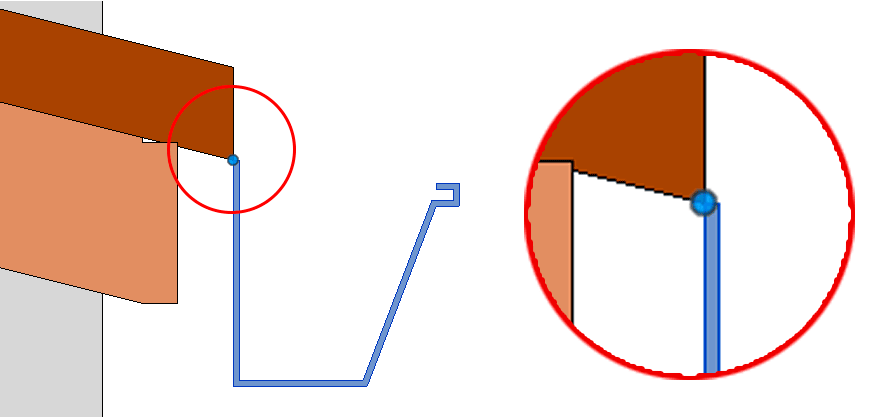

Outro detalhe importante é que quando inserimos um perfil, ele é aplicado em toda a extensão da borda do telhado, porém podemos controlar o comprimento do perfil. Observe que ao selecionar um perfil temos em sua extremidade uma “bolinha azul”.
![Telhado Revit - Calha 13 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-11.png)

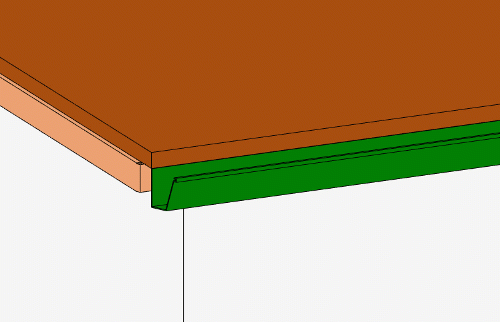

Clicando nesta “bolinha azul” você pode editar a extensão da sua calha conforme a sua necessidade.
![Telhado Revit - Calha 14 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-12.gif)
Este é um recurso muito útil quando temos algum obstáculo ou detalhe que demanda a alteração do comprimento da calha.
Além deste ajuste, quando selecionamos uma calha, podemos acessar a aba Modificar|Calhas, onde temos o campo Adicionar/Remover segmentos.
![Telhado Revit - Calha 15 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-13.png)

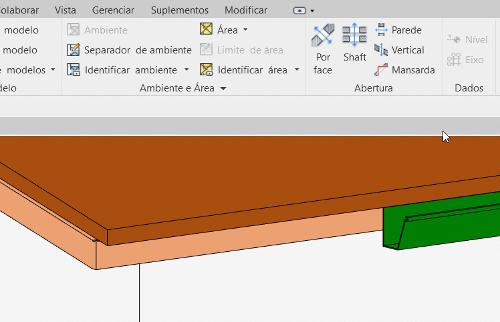

Com este recurso é possível adicionar um novo segmento da calha, sendo bem prático em diversas situações, como por exemplo, interromper a calha em função de um obstáculo.
![Telhado Revit - Calha 16 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-14.gif)
CALHA FECHAMENTO
Existem algumas discussões sobre como fazer o fechamento das extremidades de uma calha, onde alguns sugerem utilizar a ferramenta de modelagem no local, mas eu particularmente uso um outro perfil de calha, porém, preenchido.

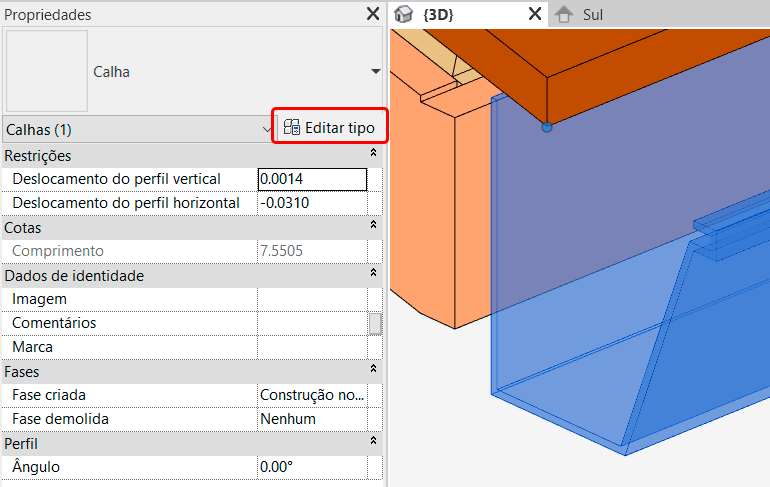

Para um melhor entendimento, vou fazer um passo a passo do fluxo que eu utilizo. o primeiro passo é selecionar a calha inserida no projeto e clicar em Editar tipo.
![Telhado Revit - Calha 17 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-15.png)

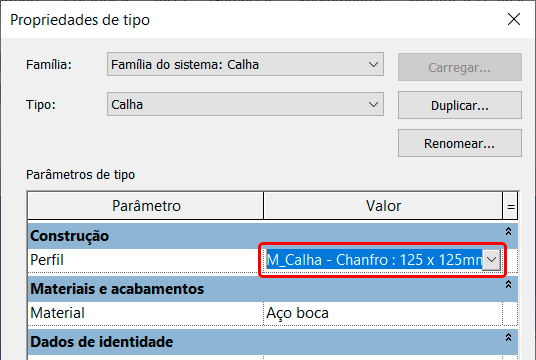

Na janela Editar tipo não vamos fazer nenhum tipo de alteração, vamos apenas copiar o nome do perfil utilizado como calha.
![Telhado Revit - Calha 18 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-16.png)

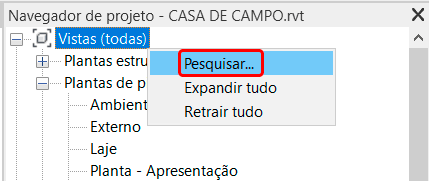

Copiado o nome, vamos até a janela de Navegador do projeto onde precisamos clicar no campo Vistas (todas) e selecionar a opção Pesquisar.
![Telhado Revit - Calha 19 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-17.png)
Será exibida a janela Pesquisar no Navegador de projetos e cole o nome do perfil da calha. Caso não acuse nenhum resultado deixe apenas o começo do nome.
![Telhado Revit - Calha 20 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-18.png)

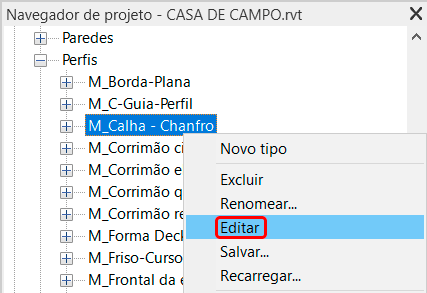

Observe que o perfil será localizado no Navegador de projetos, clique com o botão direito e selecione a opção Editar.
![Telhado Revit - Calha 21 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-19.png)

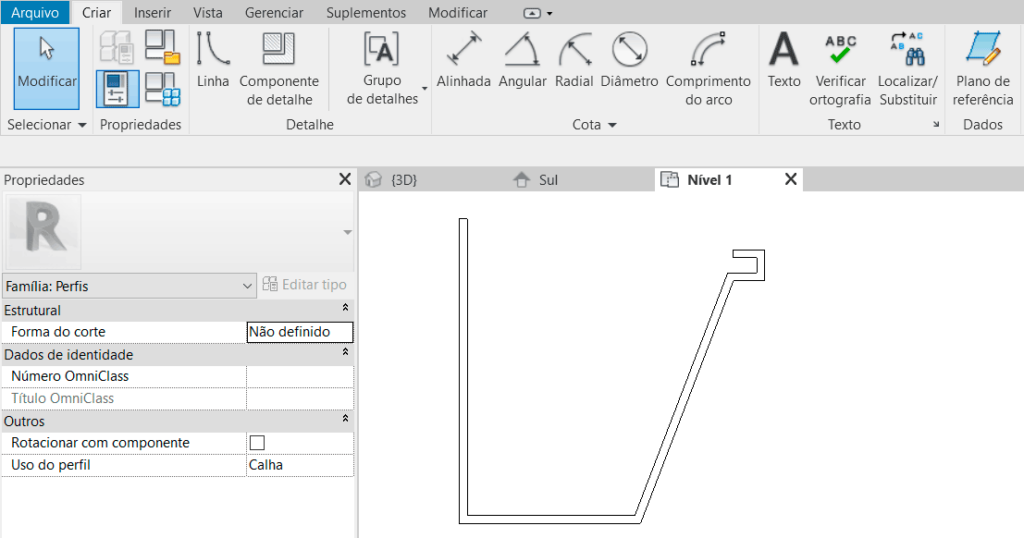

A família do perfil será aberta e você terá acesso a todas as ferramentas de edição da família.
![Telhado Revit - Calha 22 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-20-1024x538.png)

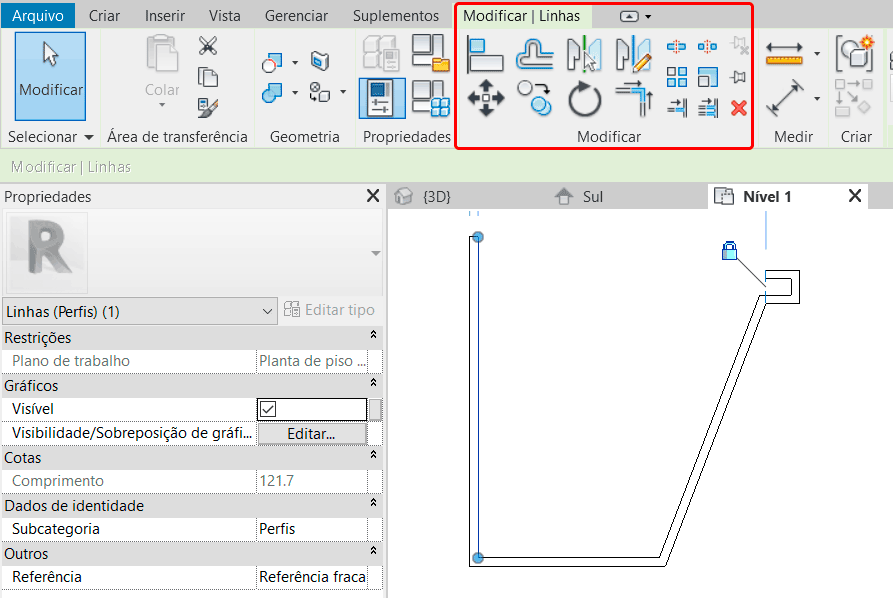

Aqui a modificação será muito simples, vamos editar o perfil de forma que ele fique fechado. Selecione qualquer uma das linhas que compõem o perfil para ter acesso as ferramentas de edição.
![Telhado Revit - Calha 23 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-21.png)

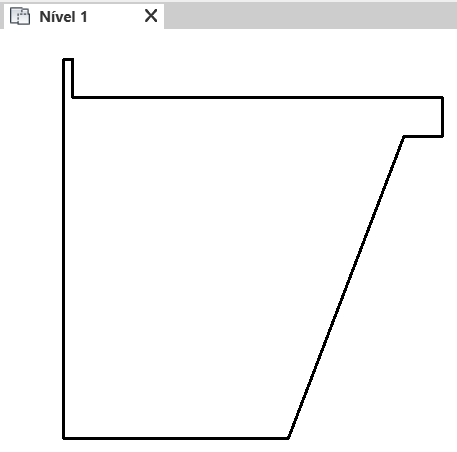

A alteração que vou fazer no perfil é muito simples, vou apenas apagar algumas linhas e fechar o perfil.
![Telhado Revit - Calha 24 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-22.png)

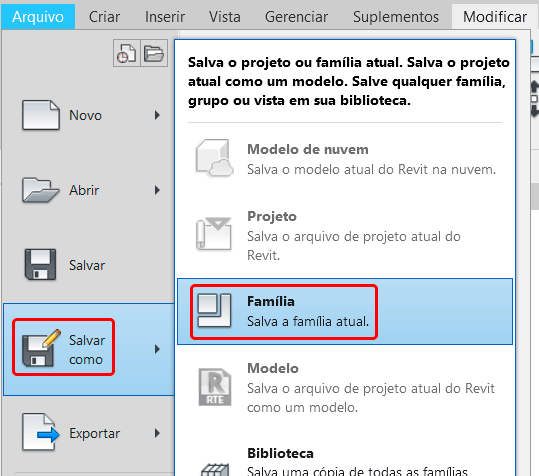

Finalizada a edição vamos clicar em Salvar como, afinal não queremos alterar o perfil existente no projeto.
![Telhado Revit - Calha 25 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-23.png)

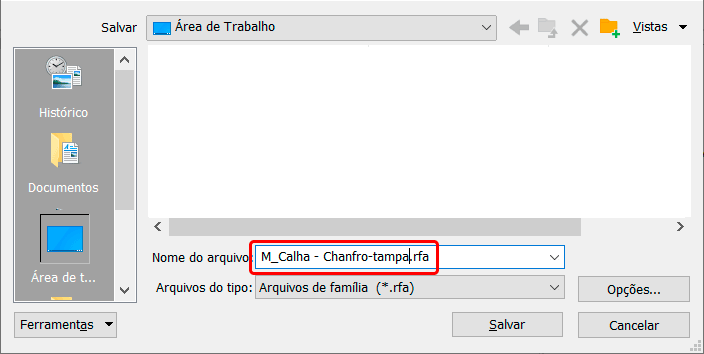

Para facilitar a identificação da tampa do perfil, vou utilizar o mesmo nome, complementando o final do nome com “tampa”.
![Telhado Revit - Calha 26 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-24.png)
Com o perfil salvo podemos carregá-lo no projeto, clicando em Carregar no projeto e fechar.
![Telhado Revit - Calha 27 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-25.png)
Agora que temos a tampa podemos fazer o fechamento. O primeiro cuidado a ser tomado é que o que acabamos de fazer foi criar um perfil “maciço”, isto é, ele terá o mesmo comportamento de um perfil comum.
O segredo aqui é usar ele apenas na extremidade de uma calha existente. Mas vamos com calma, nós apenas carregamos o perfil, precisamos ainda precisar a família da tampa. Ative a ferramenta Calha e clique em Editar tipo, precisamos duplicar a família da calha existente.
![Telhado Revit - Calha 11 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-09.png)

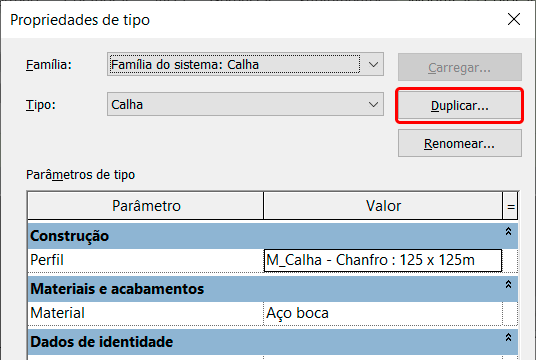

Em Propriedades de tipo clique em Duplicar.
![Telhado Revit - Calha 29 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-26.png)

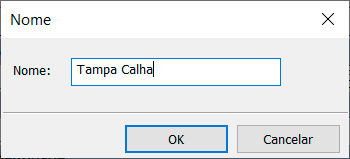

Na janela Nome, vou colocar Tampa Calha.
![Telhado Revit - Calha 30 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-27.png)

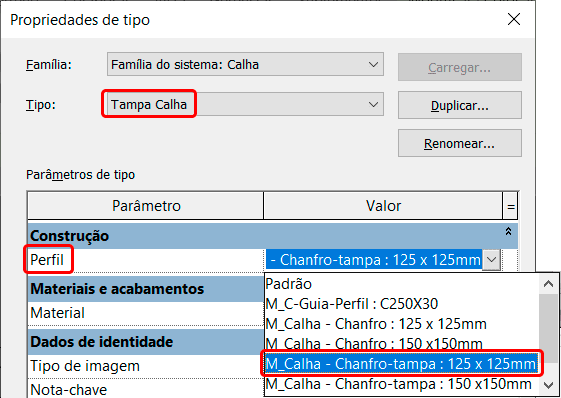

Criada a família da tampa não se esqueça de alterar o perfil.
![Telhado Revit - Calha 31 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-28.png)

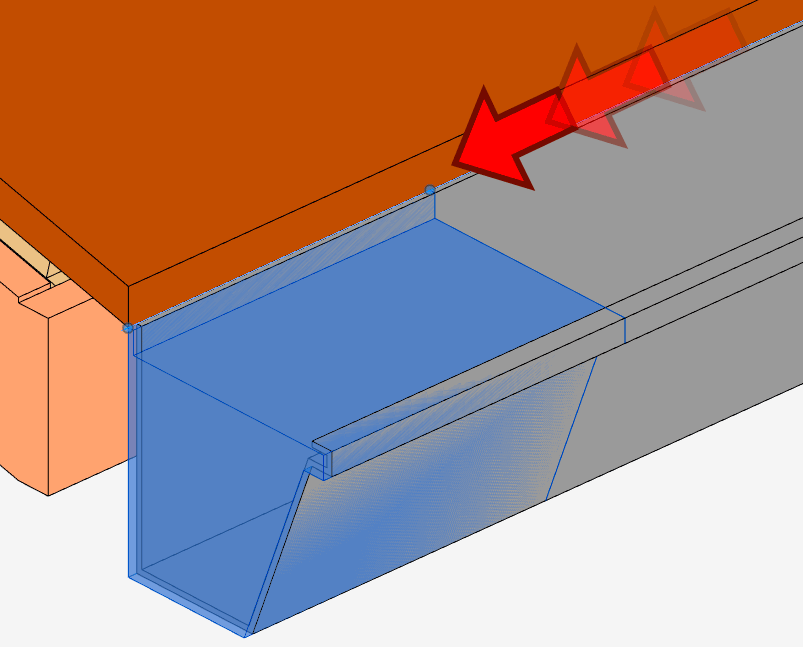

Agora você vai utilizar a ferramenta Calha e inserir a tampa calha que acabamos de criar. Observe que ele vai ficar sobreposto sobre a calha existente. Com cuidado, selecione a “bolinha azul” do perfil tampa e arrastar até próximo de uma das extremidades
![Telhado Revit - Calha 32 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-30.png)

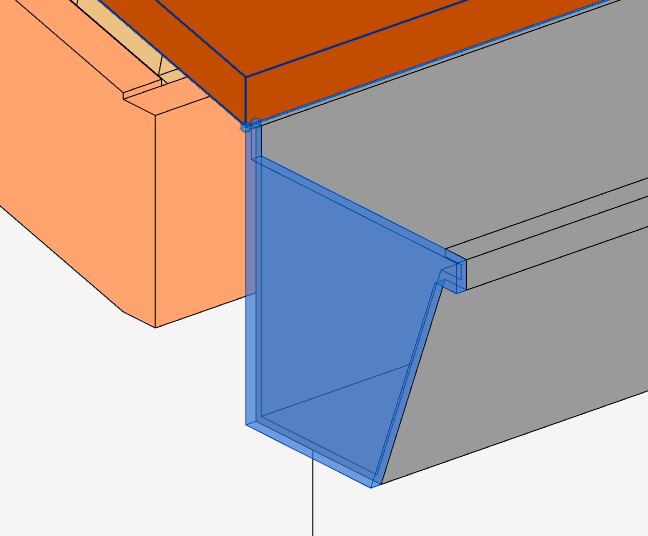

Basta mover até bem perto da extremidade, de forma que fique com a espessura de uma tampa. Quando finalizar o processo o acabamento deverá ficar parecido com a imagem abaixo:
![Telhado Revit - Calha 33 telhado-calha](https://qualificad.com.br/wp-content/uploads/2022/07/telhado-calha-31.png)
O processo deve ser repetido em todas as extremidades das suas calhas, sendo este o processo que eu acho o mais eficiente, além de ser relativamente rápido de ser realizado.
CONCLUSÃO
A ferramenta calha no Revit é muito simples e intuitiva, onde com um simples clique temos uma calha perfeitamente aplicada ao nosso telhado.
Tem alguma dúvida sobre como trabalhar com Calhas ou alguma outra sugestão? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
