Transferir padrões de projeto – Revit

Transferir padrões de projeto no Revit permite que você copie famílias e outras configurações de um projeto para o outro, de forma simples e rápida. Aprenda agora!

Quando vamos iniciar um novo projeto no Revit é muito comum a necessidade de aproveitar famílias e outras configurações realizadas em outros projetos, afinal não tem a menor necessidade de configurar tudo do zero novamente.

Algumas famílias podem ser simplesmente carregadas no arquivo atual, porém configurações e famílias de sistema pedem uma outra estratégia para isso. Não sabe o que são famílias de sistema? Vou deixar um link onde explico a diferença entre os diferentes tipos de famílias disponíveis no Revit.

REVIT – O QUE SÃO FAMÍLIAS

Para solucionar este problema, o Revit disponibiliza a ferramenta Transferir padrões de projeto.

TRANSFERIR PADRÕES DE PROJETO

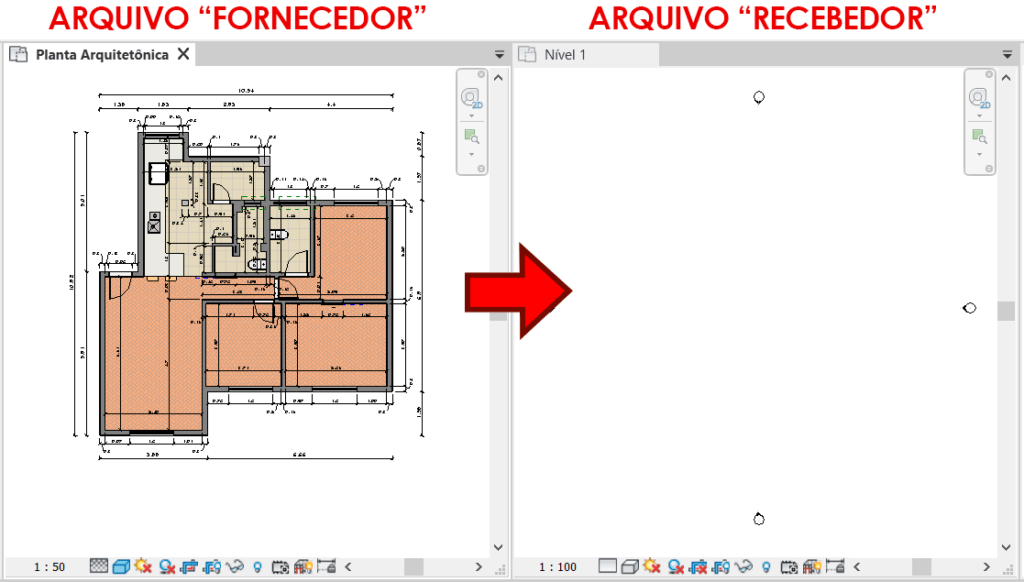

Para transferir padrões de projeto no Revit, o primeiro passo é deixar os dois arquivos que farão a transferência abertos, o arquivo que vai fornecer os padrões e o arquivo que vai receber os padrões.

transferir-normas

Lembrando que a ativação da ferramenta Transferir padrões de projeto deve ser realizada no projeto que vai RECEBER o conteúdo.

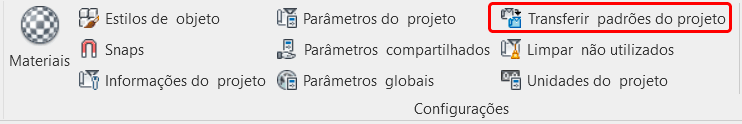

Com os arquivos abertos, você precisa ir até a aba Gerenciar e no painel Configurações clicar em Transferir padrões de projeto.

transferir-normas

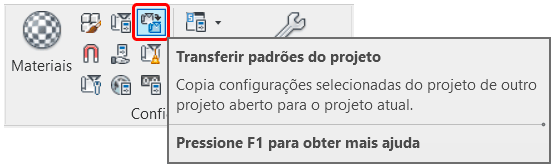

Dependendo do tamanho da sua tela este painel pode estar compactado, exibindo apenas os ícones das ferramentas, então se tiver alguma dúvida sobre qual é o botão correto basta parar o mouse sobre o botão que será exibida uma descrição com o nome da ferramenta.

transferir-normas

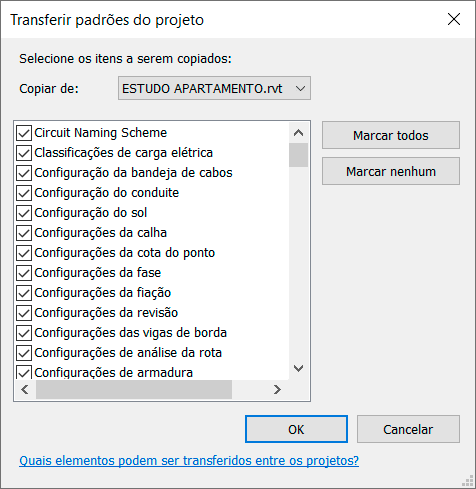

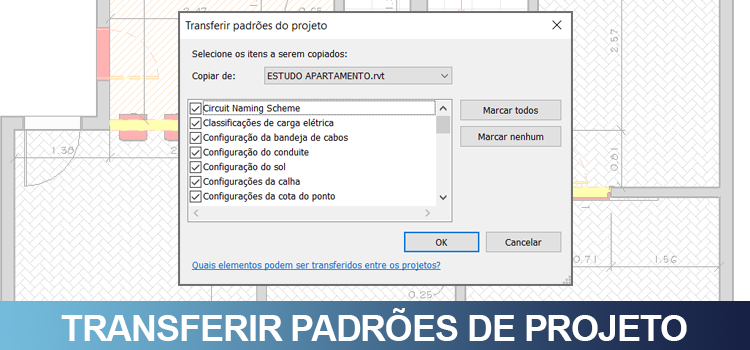

Será exibida a janela Transferir padrões de projeto. Aqui serão exibidas todos os tipos de informação e famílias que podem ser transferidos de um arquivo para outro.

transferir-normas

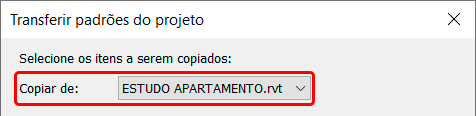

Esta janela é bem simples. Logo no início temos o campo Copiar de, onde podemos selecionar de qual arquivo (que está aberto) serão copiadas as informações. Caso tenha mais de um arquivo aberto você deve selecionar o arquivo correto.

transferir-normas

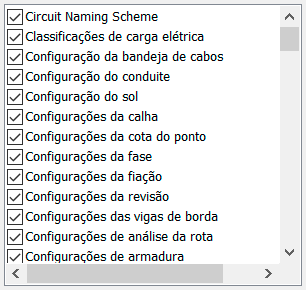

Logo abaixo temos o campo principal, com todas as possíveis informações que podem ser transferidas entre projetos.

transferir-normas

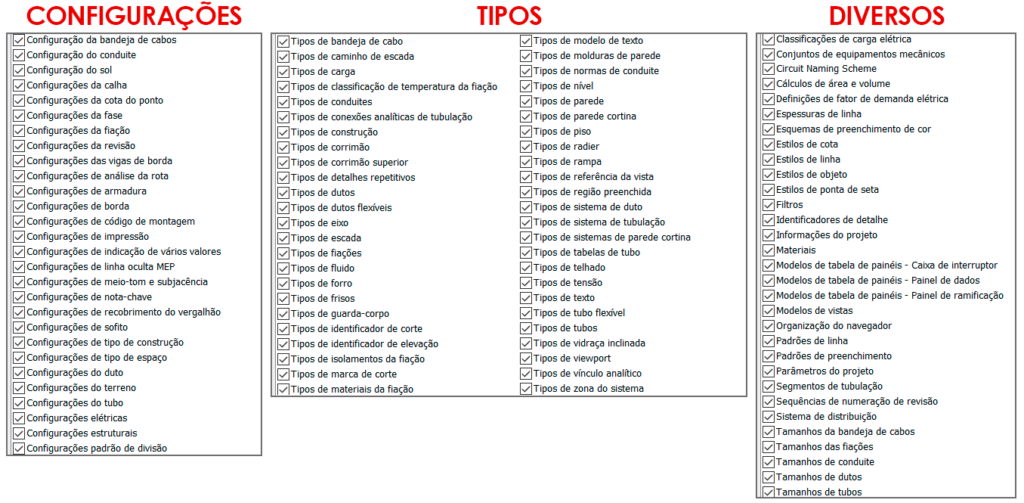

Observe que a lista é extensa, desta forma fiz uma pequena separação para apresentar os principais campos, dividindo em: Configurações, Tipos e Diversos.

transferir-normas
  • Configurações – muitas ferramentas exigem configurações específicas, onde podemos transferir os ajustes realizados nestas ferramentas para o projeto atual, como por exemplo, configurações de fase, terreno, sol ou mesmo de impressão.
  • Tipos – contempla cotas as famílias de sistema (que não podem ser salvas externamente, por exemplo em uma pasta), onde temos, por exemplo, paredes, forros, escadas, guarda-corpos e muitas outras.
  • Diversos – Esse grupo contempla todos os outros recursos que podem ser carregados, por exemplo, estilos (cota, linhas, objetos e pontas de seta), filtros, materiais, modelos de vista, etc.

Observe que por padrão todas as opções estão habilitadas, isto é, se você simplesmente clicar em OK, absolutamente TUDO o que for possível será carregado para o seu arquivo atual, o que é um péssimo negócio.

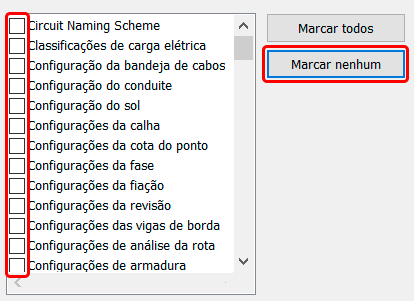

A dica aqui é clicar no botão Marcar nenhum e selecionar manualmente os itens que você deseja transferir para o seu projeto atual.

transferir-normas

Após selecionar as configurações, tipos e demais informações que desejar, basta clicar em ok. Caso o Revit não encontre nenhum problema o Revit irá “pensar” um pouco e a janela é fechada.

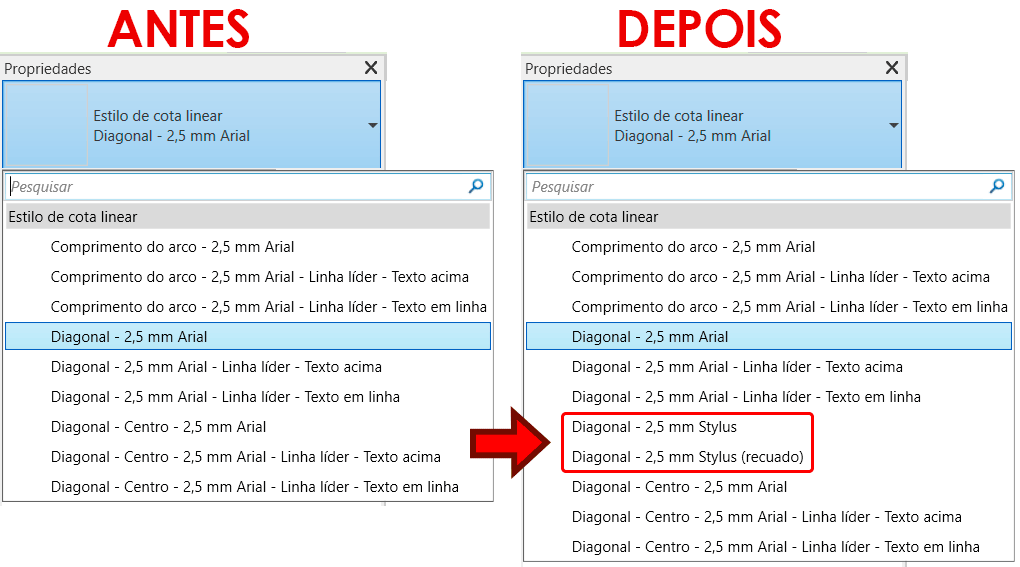

Em um primeiro momento pode parecer que nada aconteceu, mas se você acessar o recurso que foi transferido você vai observar que novas opções serão adicionadas. Vou fazer um teste marcando a opção Estilos de cotas.

transferir-normas

Observe que os tipos Diagonal – 2,5mm Stylus e 2,5mm Stylus (recuado) foram adicionados ao arquivo atual.

Um aspecto muito importante a ser percebido aqui é que eu não tive a opção de selecionar quais Estilos de cota eu queria, ou seja, se tivessem 30 diferentes tipos de Estilos de cota absolutamente todos seriam transferidos para o meu projeto atual.

Outro aspecto é que não tivemos nenhum “conflito” durante a transferência, uma vez que os novos Estilos de cotas tinham nomes personalizados.

Mas qual o problema disso?

Simples, uma situação muito comum é você entrar nas propriedades de uma determinada família e fazer uma série de ajustes, porém não se preocupar de duplicar ou mesmo alterar o nome da família.

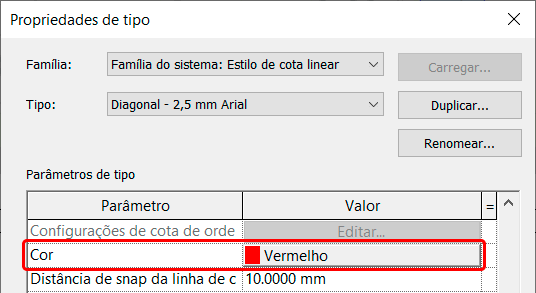

Por exemplo, vou refazer o processo em um novo arquivo, porém desta vez eu vou fazer uma alteração no Estilo de cota Diagonal – 2,5mm Arial, mudando a cor da cota para Vermelho.

transferir-normas

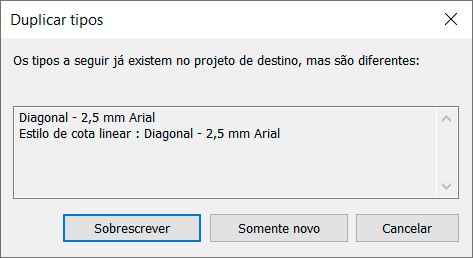

Vou salvar o arquivo e transferir os Estilos de cotas para um novo arquivo. Ao repetir o processo de Transferir Padrões de projeto, ao clicar em ok, foi exibida a janela Duplicar Tipos.

transferir-normas

Observe que temos uma mensagem indicando que os tipos que estão sendo transferidos já existem, mas são “diferentes”.

Isto é, o Revit não se limita apenas a nomes diferentes, mas sim a qualquer mínima característica que diferencie os elementos dentro do grupo que esta sendo transferido.

No caso o Revit não fala o que esta diferente, mas sabemos que o problema encontrado por ele foi aquela alteração de cor (de preto para vermelho) que eu fiz. Desta forma temos que decidir o que fazer a partir daqui de acordo com as opções:

  • Sobrescrever – transfere o padrão selecionado e “sobrescreve” por cima do atual, ou seja, a cor do estilo de cota será alterado para vermelho.
  • Somente novo – apenas padrões “diferentes” serão carregados, padrões duplicados serão ignorados.

Percebemos então que apesar de muito simples, o processo de transferir padrões de projeto deve ser executado com cautela e atenção, para evitar uma série de problemas desnecessários.

A recomendação aqui é sempre que precisar fazer alguma alteração em uma família de sistema, duplique antes de alterar, isso evita uma série de problemas.

CONCLUSÃO

Transferir padrões de projeto é a forma mais simples de reutilizar uma série de configurações, tipos de famílias e outros recursos para o seu projeto atual, evitando o trabalho de configurar tudo manualmente.

Mesmo sendo um processo simples, notamos que é necessário atenção e cautela, para evitar problemas desnecessários.
