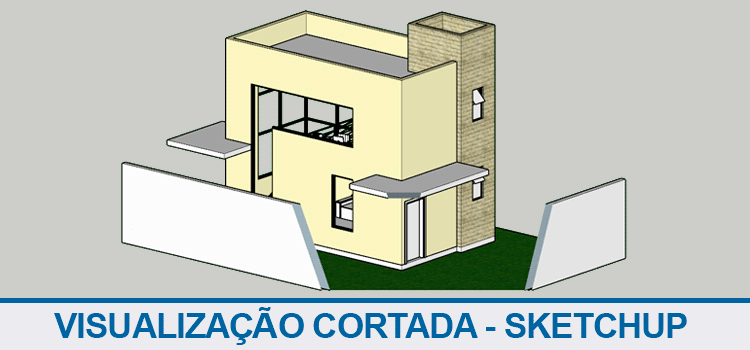

Visualização cortada no Sketchup

Visualização cortada no Sketchup? Você da zoom no seu projeto e ao invés de aproximar dos objetos eles começam a aparecer cortados, dando um aspecto estranho? Calma, vamos resolver esse problema agora!

Conforme vamos dando zoom, aproximando e distanciando a visualização do nosso projeto é comum a vista aparecer cortada, dando um aspecto bem estranho ao seu projeto. E dependendo de como isso acontece mesmo você salvando, fechando e abrindo o projeto novamente a vista está lá, toda cortada.

Vamos entender os principais motivos e como resolvê-los.

PROJETO MUITO LONGE DA ORIGEM

Muitos acham que não, mas o Sketchup também trabalha com coordenadas, porém não tão explicitamente como o AutoCAD.

visualização-cortada-no-sketchup

A coordenada de origem ou coordenada 0,0,0 fica localizada junto dos Eixos e quanto mais distante o seu projeto estiver desta coordena maior a possibilidade da visualização aparecer cortada.

visualização-cortada-no-sketchup

Isso é bem comum quando importamos uma planta do AutoCAD e modelamos por cima, onde o arquivo importado (dwg) foi desenhado muito longe da coordenada 0,0,0 (origem) e ao inseri-lo no Sketchup ele se comporta da mesma maneira.

visualização-cortada-no-sketchup

SOLUÇÃO

Certifique-se de que não há nenhuma camada desligada ou objeto oculto e clique em Editar e selecione a opção Selecionar tudo (ou Ctrl + A).

visualização-cortada-no-sketchup

Com a ferramenta Mover reposicione todo o seu projeto o mais próximo possível do ponto de origem.

visualização-cortada-no-sketchup

PROJETO MUITO PEQUENO

Quando o seu projeto esta com um tamanho desproporcional em relação a unidade do arquivo, o Sketchup tem dificuldades de exibir objetos muito pequenos e complexos, gerando assim uma visualização cortada.

visualização-cortada-no-sketchup

SOLUÇÃO

Selecione todo o seu projeto clicando em Editar e Selecionar tudo. Em seguida clique com o botão direito e transforme em um Grupo.

visualização-cortada-no-sketchup

Com o novo grupo selecionado, use a ferramenta Fita métrica confira a medida de algum elemento na qual você saiba qual é a medida correta. Vou mediar o vão de uma porta, onde sei que deverá ter 2,10 metros.

visualização-cortada-no-sketchup

Após clicar no segundo ponto onde será informado a altura atual, digite o valor correto para o objeto, no caso do exemplo o valor é de 2,10 m e pressione Enter. Observe que será exibida uma mensagem dizendo: Deseja redimensionar o modelo?

visualização-cortada-no-sketchup

Ao pressionar Sim, o seu projeto será redimensionado para a medida correta.

visualização-cortada-no-sketchup

Agora é só clicar com o botão direito e selecionar a opção Desassociar para desfazer o grupo criado.

visualização-cortada-no-sketchup

O ZOOM ESTÁ MUITO PERTO

O Sketchup permite escolher entre alguns modos de exibição, onde para alterá-los basta você ir até o menu Câmera e escolher entre Projeção Paralela, Perspectiva e Perspectiva de dois pontos.

Grosseiramente falando a diferença é que a Projeção Paralela trabalha com uma visualização sem ponto de fuga, permitindo uma visualização ortogonal do projeto. Já a Perspectiva trabalha com três pontos de fuga enquanto a Perspectiva de dois pontos como o seu nome diz trabalha com somente dois pontos de fuga.

visualização-cortada-no-sketchup

De acordo com a sua necessidade é normal ficar alternando entre estas formas de exibição, porém o que as vezes acontece é que em determinado momento a exibição começa a aparecer cortada.

Geralmente acontece quando você esta com uma visualização em Projeção Paralela. Neste modo de exibição não temos a sensação de profundidade o que faz com que fiquemos próximos demais dos objetos dificultando para o Sketchup a exibição dos mesmos.

SOLUÇÃO

A primeira coisa a ser feita é ampliar o seu campo de visão para que o Sketchup consiga corrigir a visualização, para isso basta clicar na ferramenta Modelo Centralizado.

visualização-cortada-no-sketchup

Em alguns casos isso não resolve, então mude para outro modo de exibição (Perspectiva, Projeção Paralela ou Perspectiva de dois pontos)  repita o processo.

CAMPO DE VISÃO (FIELD OF VIEW) MUITO ABERTO

O Campo de visão (Field of View) controla a amplitude do seu campo visual, e por padrão o seu valor é de 35.00 graus. Qualquer valor fora deste pode causar distorções exageradas podendo gerar essa visualização cortada.

visualização-cortada-no-sketchup

SOLUÇÃO

Vá até o menu Câmera e localize a opção Campo de visão, lembrando que está opção só aparece nas visualizações em Perspectiva e Perspectiva de dois pontos.

visualização-cortada-no-sketchup

Ao clicar em Campo de visão observe a Caixa de Controle de valor (canto inferior direito) se o valor não for o correto, digite 35 e pressione Enter.

visualização-cortada-no-sketchup

NENHUMA OPÇÃO RESOLVEU O MEU PROBLEMA!

Aqui vamos para a medida mais drástica que é copiar todo o conteúdo do seu projeto e colar em um arquivo novo. Apesar de parecer obvio, você irá perder as cenas que já tiver configurado para este arquivo, então tentar as alternativas anteriores pode ser uma opção mais interessante antes de adotar este processo mais drástico.

visualização-cortada-no-sketchup

Pronto! Estas alternativas provavelmente irão resolver o problema de visualização cortada, permitindo que você possa trabalhar tranquilamente no seu projeto.
