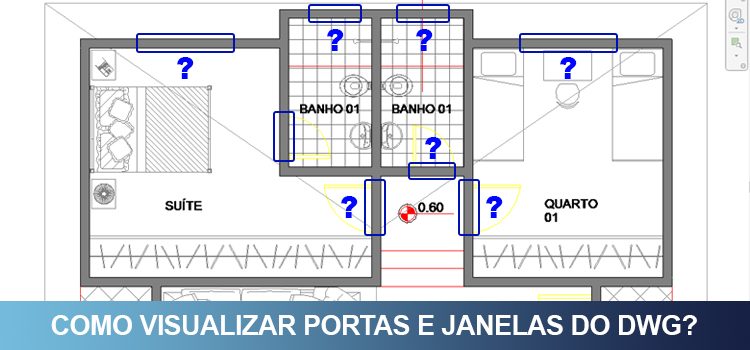

Não consegue visualizar as janelas da planta DWG importada? Aberturas como portas e janelas ficam por baixo das paredes impedindo sua visualização? Calma, a solução é bem simples! Aprenda agora!
Quando você importa um arquivo em DWG para o Revit a ideia é justamente ganhar velocidade modelando o projeto por cima da planta, aproveitando os snaps (pontos magnéticos), porém depois de modelar as paredes fica impossível visualizar onde estão as aberturas do projeto, como portas e janelas.
Isso faz com que você perca um tempo precioso de maneira desnecessária e a solução é muito simples!
PLANTA DO AUTOCAD NO REVIT

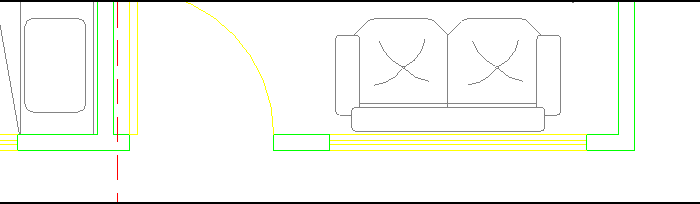

Quando você importa uma planta para o Revit pelo fato de ser um elemento 2d (bidimensional) a mesma é inserida no “piso” do nível na qual você está trabalhando, sendo assim ao desenhar uma parede a mesma cobre a planta, atrapalhando a visualização das aberturas como portas e janelas.
![Visualizar janelas da planta Dwg importada 2 visualizar-janelas-da-planta-dwg](https://qualificad.com.br/wp-content/uploads/2017/03/visualizar-janelas-da-planta-dwg-03.gif)
Para resolver este problema o que pode ser feito e posicionar o seu arquivo .DWG acima do nível do plano de corte, onde ao desenhar sua parede a planta continue dentro do seu campo de visão.

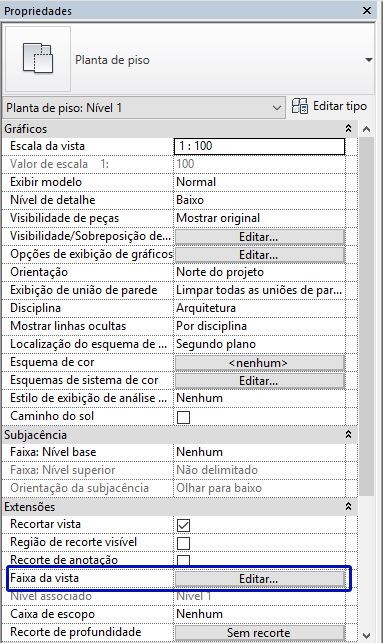

A primeira coisa a se fazer é conferir sua faixa de vista, para isso vá até a aba Propriedades e no campo Extensões localize a opção Faixa de vista.
![Visualizar janelas da planta Dwg importada 3 visualizar-janelas-da-planta-dwg](https://qualificad.com.br/wp-content/uploads/2017/03/visualizar-janelas-da-planta-dwg-02.jpg)

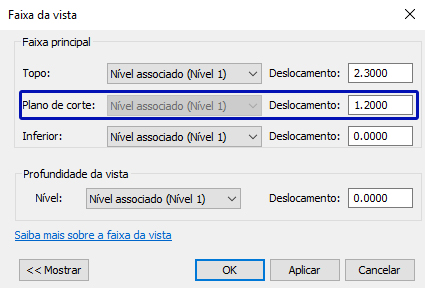

Na janela Faixa de vista confira o valor de Deslocamento no campo Plano de corte.
![Visualizar janelas da planta Dwg importada 4 visualizar-janelas-da-planta-dwg](https://qualificad.com.br/wp-content/uploads/2017/03/visualizar-janelas-da-planta-dwg-04.jpg)
Por padrão é 1,20 mas caso você tenha alterado é importante saber o valor correto, por isso que recomendo essa conferência.

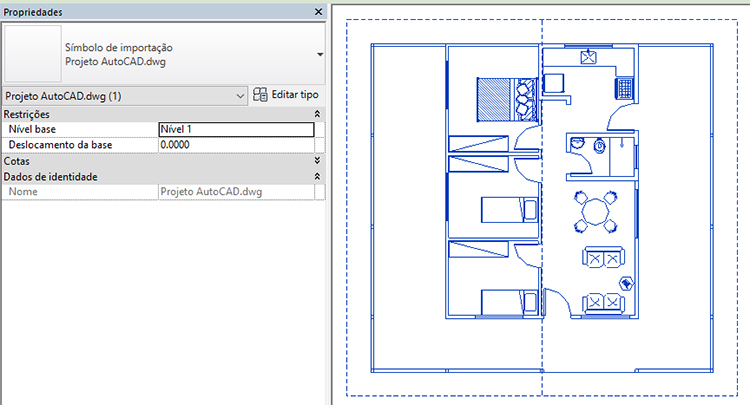

Agora que temos o valor você deve selecionar o arquivo .dwg que foi importado e ir até a janela Propriedades.
![Visualizar janelas da planta Dwg importada 5 visualizar-janelas-da-planta-dwg](https://qualificad.com.br/wp-content/uploads/2017/03/visualizar-janelas-da-planta-dwg-05.jpg)

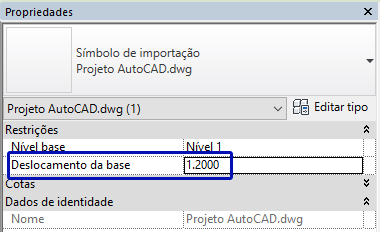

Observe que as propriedades disponíveis são sobre o objeto selecionado, no caso o seu arquivo .dwg. No campo restrições observe que temos a opção Deslocamento da base. Neste campo você deve colocar o mesmo valor (ou maior) do que o valor de deslocamento da faixa de vista, no meu caso 1,20.
![Visualizar janelas da planta Dwg importada 6 visualizar-janelas-da-planta-dwg](https://qualificad.com.br/wp-content/uploads/2017/03/visualizar-janelas-da-planta-dwg-06.jpg)

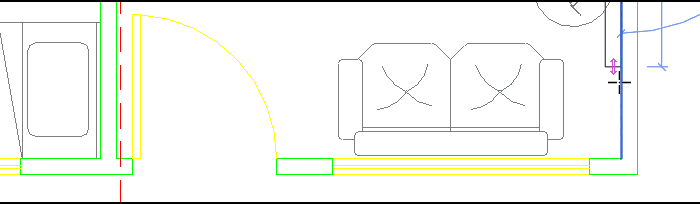

Isso fará com que ao desenhar as paredes a planta fique acima do plano de corte permitindo visualizar o seu projeto normalmente, ou seja, os vão de aberturas como portas e janelas continuarão no seu campo de visão, permitindo que você insira as portas e janelas sem sacrifício.
![Visualizar janelas da planta Dwg importada 7 visualizar-janelas-da-planta-dwg](https://qualificad.com.br/wp-content/uploads/2017/03/visualizar-janelas-da-planta-dwg-07.gif)
Pronto! Acabou o pesadelo. Agora basta modelar o seu projeto sem se preocupar de “enxergar” as portas e janelas.
