Ambientes no Revit – Guia básico vai apresentar para você diversas funcionalidades desta incrível ferramenta reunindo dicas, informações e a solução de alguns problemas comuns. Aprenda agora!

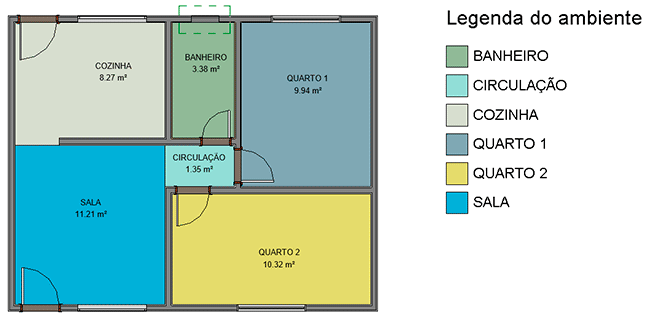

A ferramenta Ambiente no Revit é sem dúvidas uma das mais “divertidas”, uma vez que com poucos cliques você consegue identificar os ambientes do seu projeto e inserir uma legenda multicolorida.
Mas a ferramenta Ambiente permite muito mais do que isso, então vamos conhecer os principais recursos e funcionalidades desta ferramenta.
Ferramenta Ambiente
Acho que podemos começar pelo básico: O que é um ambiente no Revit?
Ambiente é uma subdivisão de um determinado espaço do seu projeto com base em elementos como paredes, piso, telhado e teto. Esses elementos funcionam como delimitadores de um ambiente.
Este conjunto de elementos representam um determinado espaço a ser ocupado, que contém uma série de informações, desde um nome, uma numeração ou mesmo um determinado uso, porém ele não é um elemento “selecionável”.
Para solucionar este problema o Revit nos oferece a ferramenta Ambiente.

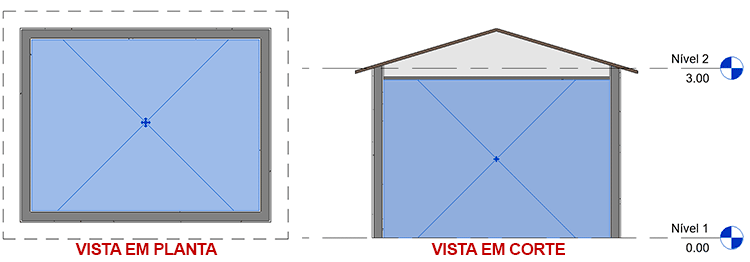

Graficamente falando, um ambiente é um elemento “invisível”, que só pode ser visto quando selecionado, funcionando como uma “massa invisível” que preenche todo o espaço do respectivo ambiente.

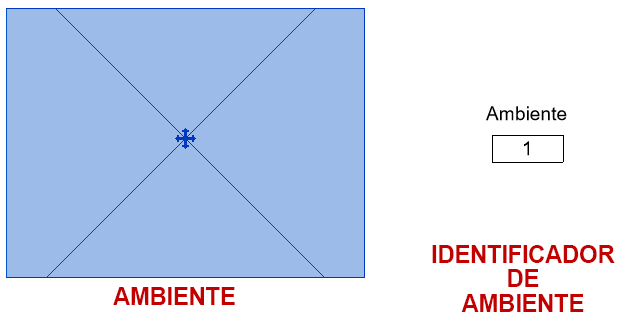

Uma confusão muito comum é achar que o ambiente é o “texto” que o descreve. Esse “texto” é o Identificador de ambiente, uma família de anotação que extrai informações do ambiente e as exibe graficamente.

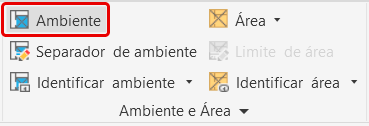

A ferramenta Ambiente esta localizada na aba Arquitetura, no painel Ambiente e área.

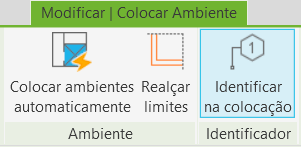

Ao clicar na ferramenta Ambiente somos direcionados para a aba Modificar | Colocar ambiente, onde temos algumas opções disponíveis.
A opção Colocar ambientes automaticamente identifica todos os espaços fechados na vista atual do seu projeto que contenham delimitadores de ambiente (paredes ou separadores de ambiente) e insere um ambiente em cada um desses espaços.

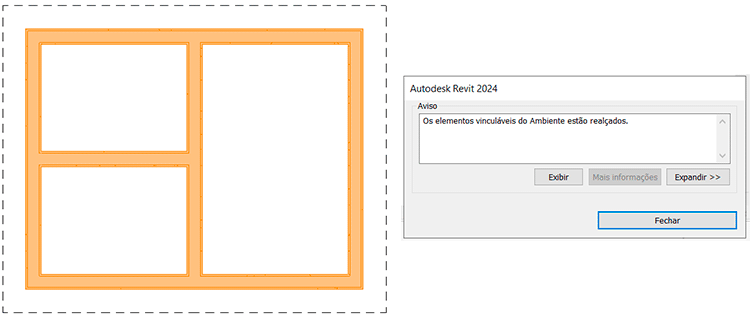

A próxima opção é a Realçar limites, que destaca em laranja todos os elementos delimitadores do seu projeto.
Ah, mas ele simplesmente destacou todas as paredes!

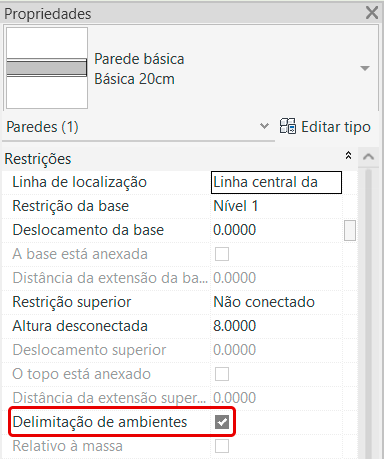

Sim, isso acontece porque a configuração padrão de uma parede é delimitar ambientes, mas é possível desabilitar esta opção. Para isso basta selecionar a parede desejada e na janela Propriedades desmarcar a opção Delimitação de ambientes.

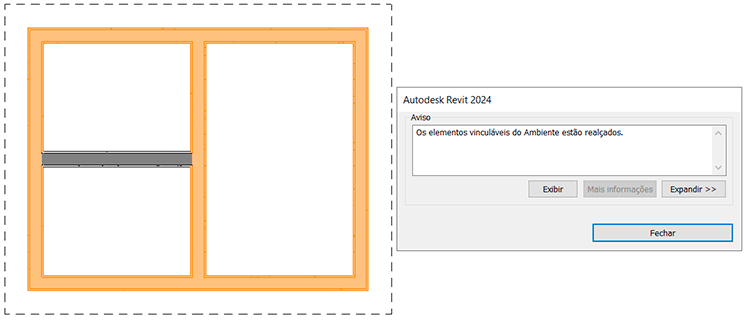

O problema é que você só consegue identificar quais paredes estão com esta opção desligada selecionando as paredes uma por uma, o que é um trabalho desnecessário. Clicando em Realçar limites podemos conferir isso rapidamente.
Observe que agora temos uma parede que não foi destacada, o que indica que ela não é mais um delimitador de ambiente.
Ao adicionar um ambiente a esse espaço a parede é ignorada e o ambiente é inserido ocupando todo o espaço.
Mas e se eu quiser dividir um ambiente em dois ou mais?

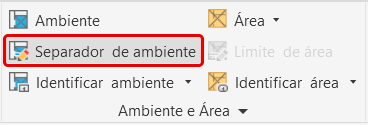

É simples, basta ir ao painel Ambiente e área e clicar em Separador de ambiente.
Clicando em Separador de ambiente temos acesso a aba Modificar | Colocar separação de ambiente, que nos disponibiliza o painel de desenho, onde podemos “desenhar” como será a separação de ambiente no formato que for necessário.

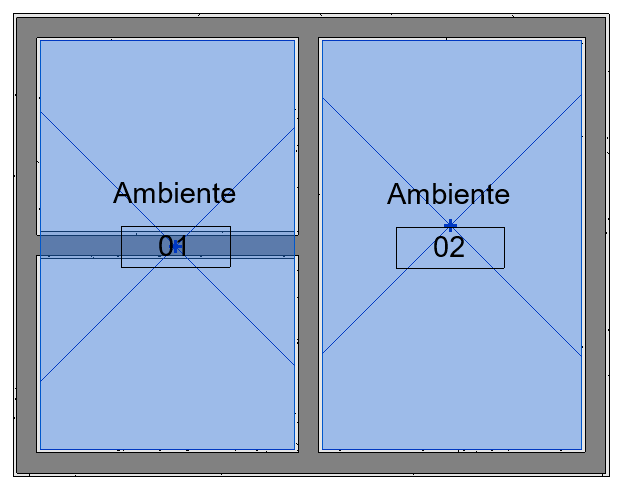

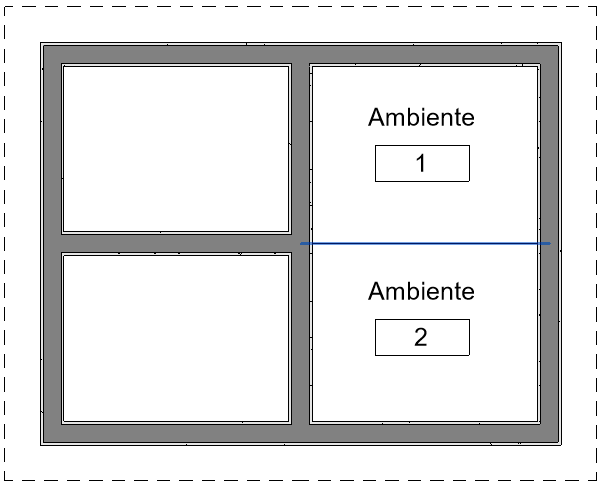

Observe que com uma simples linha consegui dividir um ambiente em dois.

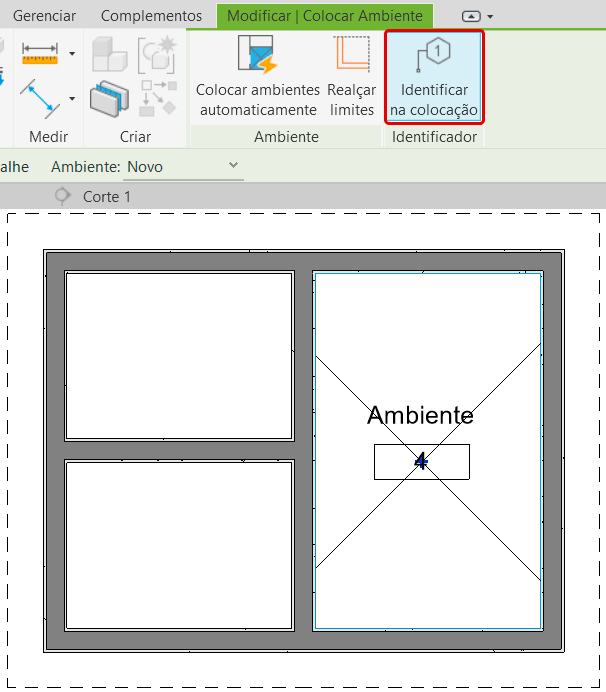

Por fim temos o campo Identificar na colocação, que quando ativado ao inserir um ambiente uma anotação chamada Identificador de ambiente é inserida automaticamente.
Além das opções dentro da aba Modificar | Colocar ambiente, temos a Faixa de opções, que oferece uma lista de configurações que podemos personalizar.

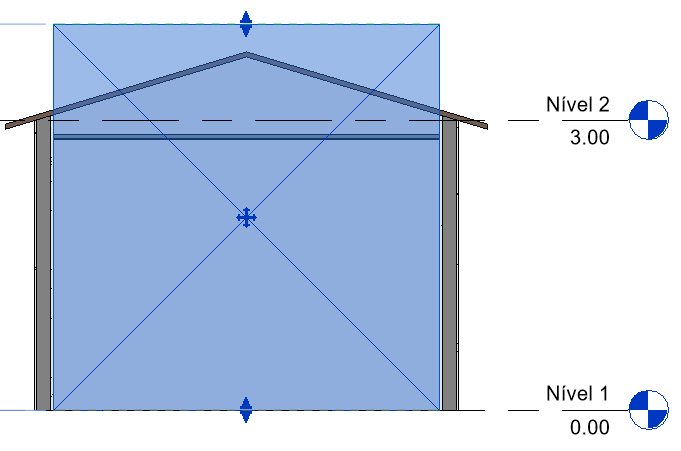

Um ambiente é um elemento invisível, porém tridimensional, ou seja, possui largura, profundidade e altura, que podemos configurar no campo Limite superior e no campo Deslocamento.
A configuração padrão é com o Limite superior associado ao Nível 1 e com o campo Deslocamento indicando o valor 4.00 metros. Porém ao visualizar o ambiente em corte percebemos que ele não está “conversando” com o projeto.
No campo Limite superior temos a opção de associar o ambiente a um dos níveis de piso do projeto. Caso defina um nível de piso para associar, não se esqueça de zerar o valor de deslocamento.
Desta forma ao alterar a a altura do nível o ambiente acompanha essa altura, facilitando muito o trabalho.
Infelizmente não é possível (que eu saiba) associar o ambiente ao forro, recurso que seria muito útil.
Ainda na Faixa de opções temos os campos Posição da anotação, Chamada de detalhe e Ambiente.
Os três campos afetam exclusivamente o identificador de ambiente, onde temos:
- Posição da anotação: permite alterar a posição do identificador de ambiente entre Horizontal, Vertical e Modelo.
- Chamada de detalhe: adiciona uma linha de chama de detalhe, bem útil para espaços pequenos.
- Ambiente: Define se vamos criar um ambiente novo ou vamos usar um nome já utilizado em outro ambiente.
Se quiser saber a funcionalidade destas opções com maiores detalhes vou deixar um artigo onde apresentei estes recursos em maiores detalhes:
IDENTIFICAR AMBIENTES NO REVIT

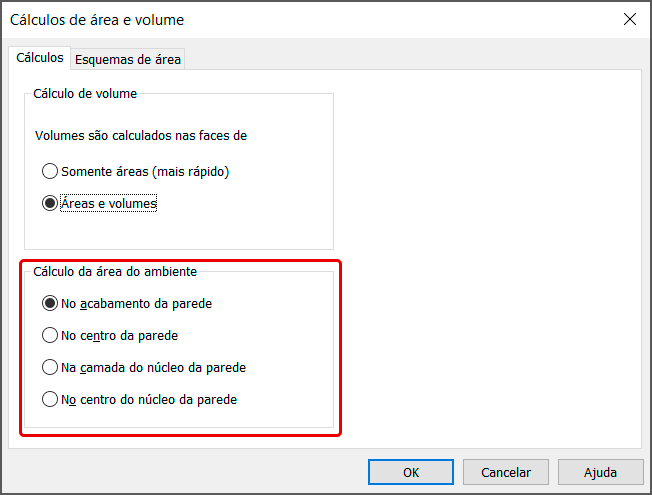

Um outro ajuste que podemos realizar é definir como será o cálculo da área do ambiente, para isso vá até a aba Arquitetura e no painel Ambiente e área clique na pequena seta para expandir a janela. em seguida clique em Cálculos de área e volume.
Na janela Cálculos de área e volume temos um campo de mesmo nome com algumas opções.

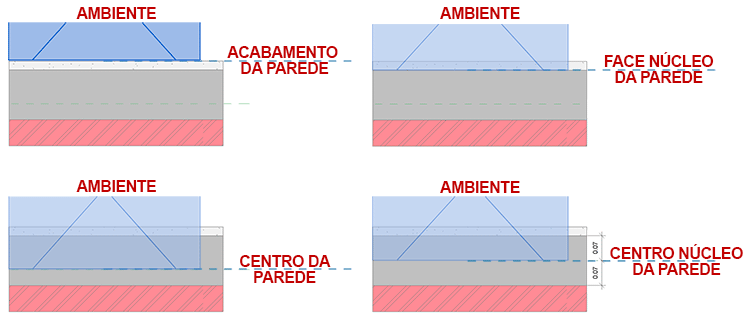

Basicamente podemos definir a partir de que ponto de uma parede o cálculo de área do ambiente se inicia, onde temos:
- No acabamento da parede: o ambiente se inicia alinhado a face externa da parede.
- No centro da parede: o ambiente se inicia exatamente no centro da parede.
- Na camada de núcleo da parede: o ambiente se inicia no núcleo (camada do “bloco” da parede) ignorando as demais camadas da parede.
- No centro do núcleo da parede: o ambiente se inicia exatamente no centro do núcleo (camada do “bloco” da parede).
A configuração padrão é a mais recomendada, mas caso precise fazer algum ajuste, estas opções são bem interessantes.
Ambiente – Informações
A ferramenta ambiente acaba sendo sinônimo para colocar nome, área e perímetro do ambiente, porém o leque de informações que podem ser extraídos de um ambiente é imenso!
Um primeiro ponto a se observar é que quando selecionamos um ambiente e olhamos na janela Propriedades o campo Editar tipo esta desabilitado.
Isso quer dizer que todas as informações que podemos trabalhar em um ambiente são de instância, ou seja, as informações de cada ambiente são únicas. Se você ainda tem dúvidas sobre a diferença entre propriedades de tipo e instância, vou deixar o link de um artigo completo:
REVIT – FAMÍLIA, TIPO E INSTÂNCIA
Outro aspecto muito importante é que quando inserimos um ambiente dentro de um espaço delimitado nós conseguimos extrair diversas informações deste espaço. Boa parte delas pode ser visualizada dentro da janela Propriedades.
Todas estas informações são “lidas” pelo ambiente, de forma que podem ser exibidas graficamente através de um identificador de ambiente. Porém a configuração padrão nos dá uma ideia muito limitada das possibilidades, exibindo apenas informações como nome, área ou volume.

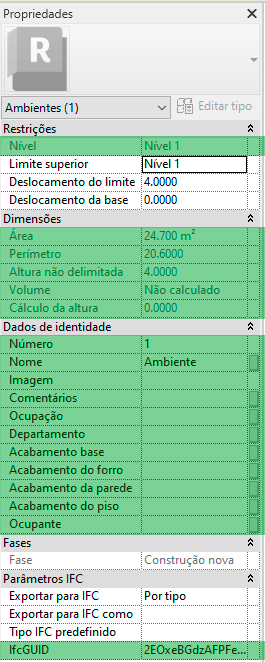

Para conhecer melhor as opções vou apresentar cada uma delas, mas para um melhor entendimento vou agrupá-las por assunto.
Ambiente – Informações de restrição
Informações de restrição são informações relacionadas as limitações “verticais” do ambiente, onde temos:
- Nível – Corresponde ao nível base que o ambiente foi inserido.
- Limite superior – Altura total do ambiente. Esta opção exige atenção, uma vez que a informação extraída aqui é do ambiente em si e não necessariamente do espaço em que ele foi inserido.
Como assim?

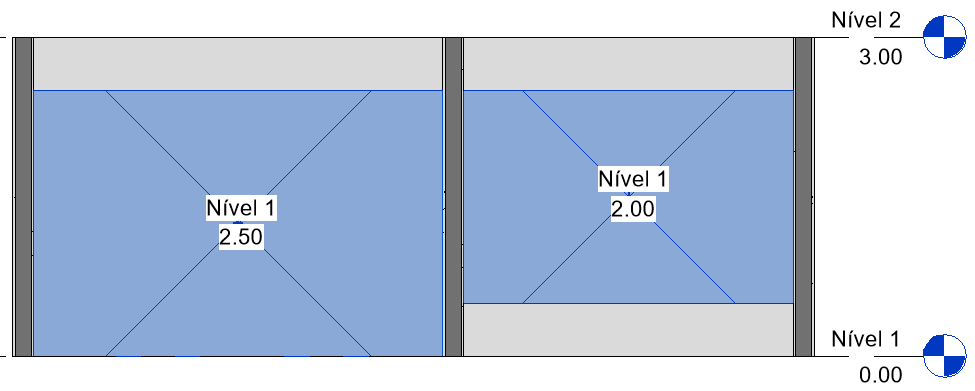

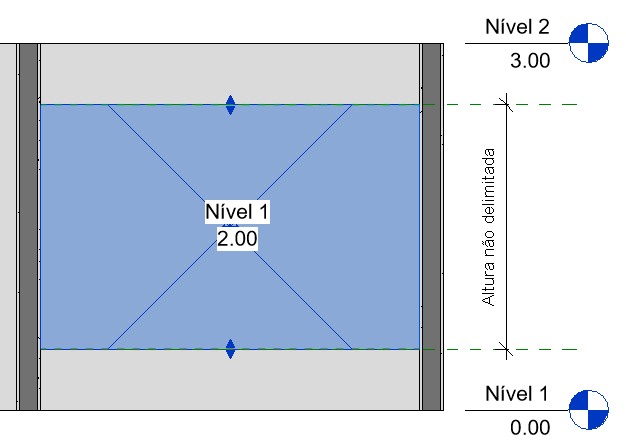

Vou mostrar dois ambientes em corte com seus respectivos identificadores de ambientes. Apesar da altura das paredes ter um total de 3,00 metros, o primeiro ambiente tem 2,50m de altura, já o segundo começa com 0,50m e tem 2,50m de altura.
Observe que apesar do identificador de ambientes exibir corretamente a informação da altura do Limite superior ela não “agrega” informação técnica ao projeto, podendo inclusive abrir margem para interpretações erradas se não for corretamente trabalhada.
Ambiente – Informações dimensionais
Informações dimensionais estão associadas as medidas que podem ser extraídas do ambiente, onde temos:

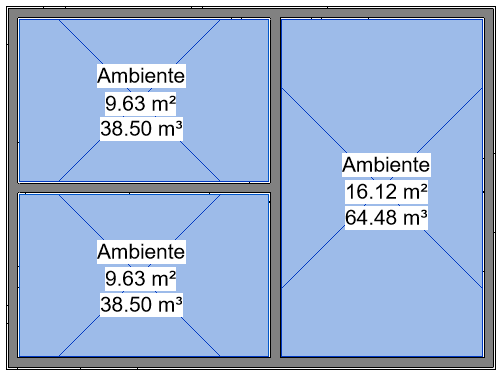

- Área – Calcula a área total do ambiente considerando os elementos que delimitam do espaço, por exemplo, paredes.
- Perímetro – Calcula o perímetro do ambiente considerando os elementos que delimitam do espaço, por exemplo, paredes.
- Volume – Calcula o volume total do ambiente, aqui é importante conferir o limite superior do ambiente e ativar o cálculo de volume.
- Altura não delimitada – Exibe a altura total do ambiente, considerando o Nível, Limite superior, Deslocamento de limite e Deslocamento base
Importante entender que a altura não vinculada é a altura da do ambiente em si e não necessariamente a altura “do chão ao teto”.
Ambiente – Dados de identidade
Em Dados de identidade reunimos informações que permitem identificar o ambiente, sua funcionalidade ou mesmo o uso deste espaço, onde temos:
- Número – Um número é atribuído ao ambiente de forma sequencial e automática, porém ele precisa ser único (caso o número já esteja sendo utilizado o Revit exibirá um alerta).
- Nome – permite definir um nome para o ambiente (não há problemas quanto a nomes em duplicidade, mas eles serão agrupados nas legendas de preenchimento de cor).
- Comentários – aqui podemos inserir informações específicas do ambiente.
- Departamento – o departamento para o qual o ambiente será utilizado.
- Ocupação – o tipo de ocupação que o ambiente terá, por exemplo, área privativa.
- Ocupante – nome da pessoa, grupo ou empresa que irá utilizar o ambiente.
- Imagem – permite criar um link para a visualização de uma imagem.
- IfcGUID – Global Unique IDentifier ou Identificador global único, que nada mais é do que um número exclusivo de identificação de parâmetros integrados suportados pelo Revit;
Em dados de identidade, temos informações que não existem “fisicamente” no ambiente, mas são dados importantes sobre a funcionalidade e identificação deste espaço, permitindo um melhor gerenciamento do seu projeto.
Ambiente – Acabamentos

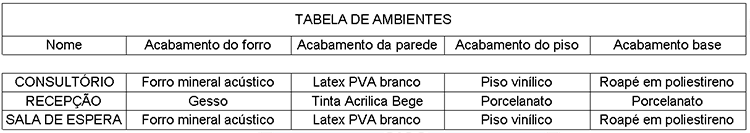

Uma elemento muito comum em projetos é a “tabela de acabamentos”, onde informamos os acabamentos de piso-parede-teto de um ambiente, que pode ser gerada a partir da especificação destes acabamentos dentro de um ambiente no Revit.
Apesar de sua praticidade, temos um aspecto muito importante a se levar em consideração, uma vez que estes campos não representam efetivamente os materiais que estão realmente aplicados no piso-paredes-teto do respectivo ambiente.
Como assim??
Esses parâmetros que um ambiente oferece são apenas “texto”. Eles não representam efetivamente os materiais que foram aplicados nas superfícies do piso, parede ou teto daquele espaço, uma vez que o ambiente inserido neste espaço não consegue “ler” essa informação.
Tabelas de acabamentos são muito comuns principalmente em projetos de grande porte. Imagine um hospital. Em um projeto deste tipo os acabamentos são padronizados em função do tipo de ambiente (consultório, sala de cirurgia, recepção, leito, etc.).
Este processo oferece uma melhor organização e velocidade na especificação dos materiais de cada ambiente, que podem ser organizados em uma tabela, facilitando a consulta e gerenciamento das informações.

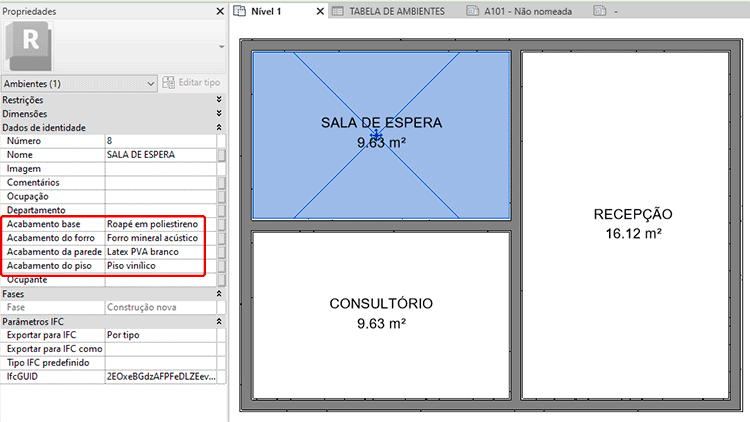

Dentre as opções disponíveis temos:
- Acabamento do forro – material que foi especificado para o forro do ambiente.
- Acabamento da parede – material que foi especificado para a parede do ambiente.
- Acabamento do piso – material que foi especificado para o piso do ambiente.
- Acabamento base – material que foi especificado para o rodapé do ambiente.
Este tipo de especificação de materiais é orientada a projetos de grande porte com múltiplas salas, principalmente em casos onde é necessário se trabalhar com a padronização dos materiais. Projetos menores, como residenciais ou de interiores pode não ser a melhor opção.
Os acabamentos de piso, forro ou base não costumam ser problemáticos, o que não ocorre no caso das paredes, onde podemos ter diferentes materiais em cada parede, desta forma estas opções foram pensadas para um fluxo de trabalho bem específico.
Conclusão
A ferramenta Ambiente nos oferece um leque de possibilidades muito mais amplo do que imaginamos, de forma que é fundamental conhecer suas funcionalidades para um melhor aproveitamento dentro do seu projeto!
