AUTOCADANOTAÇÕES

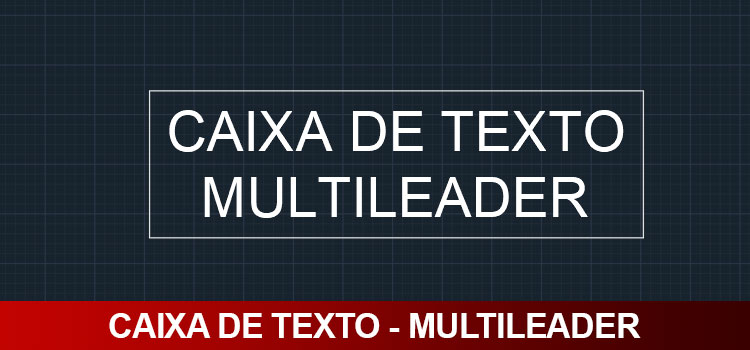

CAIXA DE TEXTO – MULTILEADER

Caixa de texto com multileader permite que você crie uma caixa de texto que se ajusta ao texto, independente da formatação ou alterações, dando muita velocidade as anotações que você precisa colocar no seu projeto. Aprenda agora!

A ferramenta de texto do AutoCAD oferece um leque de opções tão completo quanto um editor programa de edição de texto, como o word, por exemplo. Porém em alguns momentos você precisa inserir este texto em uma “caixa”, para que o texto fique devidamente requadrado.

caixa-de-texto-multileader

Você até pode usar recursos como a ferramenta TCIRCLE que caso você não conheça eu explique na publicação do link abaixo:

CIRCULAR TEXTO AUTOMATICAMENTE

Porém o problema deste recurso é quanto as revisões, que lhe obrigam a refazer a caixa ou tentar consertá-la, o que nem sempre gera um resultado satisfatório. Então uma solução é recorrer a ferramenta Multileader. Para acessar a ferramenta vá até a aba Anotate e localize o painel Leaders.

caixa-de-texto-multileader

Eu já explique esta ferramenta em uma publicação anterior, então se quiser aprender mais sobre como criar e configurar Multileaders, você pode acessar a publicação abaixo:

LINHAS DE CHAMADA – MULTILEADERS

Mas para resumir, trata-se de uma ferramenta que permite que você coloque pequenas anotações no seu projeto indicando à que se refere aquela anotação com o auxílio de uma seta, que devido a sua flexibilidade, se mostra uma ferramenta muito prática.

Dentro desta ferramenta, podemos fazer uma combinação de configurações que podem resultar em uma caixa de texto muito versátil, permitindo edições como alterar o texto, acrescentar linhas e a caixa que requadra o texto se atualiza automaticamente.

caixa-de-texto-multileader

Para criar esta caixa vamos criar um novo estilo de Multileader. Para isso no painel Leaders clique em Multileader Style e clique no botão Manage Multileader Style. Ou clique na “setinha” no canto do painel.

caixa-de-texto-multileader

Na janela Multileader Style Manager clique em New para criar um novo tipo de Multileader.

caixa-de-texto-multileader

De um nome conforme sua preferência. No meu caso vou chamar de CAIXA DE TEXTO. Clique em Continue para confirmar.

caixa-de-texto-multileader

Na janela Modify Multileader Style vamos precisar fazer algumas configurações. Vamos começar pela aba Leader Format.

caixa-de-texto-multileader

Em General o campo Type (que controla o tipo de seta) escolha a opção None, já que só vamos utilizar o texto e a caixa.

caixa-de-texto-multileader

Agora vamos para a aba Content.

caixa-de-texto-multileader

Aqui temos duas configurações para fazer. A primeira é quanto ao tamanho do texto. Lembre-se de que por padrão a configuração de um template comum do AutoCAD é em metros, então o valor indicado no campo Text Height será definido em função da unidade que você está trabalhando.

Se estiver trabalhando em milímetros o valor corresponde a milímetros, se estiver trabalhando em metros corresponde a metros. No meu caso vou alterar o valor para 0.15.

caixa-de-texto-multileader

Em seguida, para termos o requadramento do texto você deve marcar a caixa Frame Text, que irá criar uma caixa ao redor do texto que será atualizada automaticamente conforme você alterar o texto, independente de dimunuir, aumentar ou mesmo acrescentar linhas.

caixa-de-texto-multileader

Para finalizar, vá até o campo Leader connection e no campo Landing Gap coloque o mesmo valor utilizado no Text height, no meu caso o valor será de 0.15. Este campo vai ajudar a controlar a “margem” da caixa de texto.

caixa-de-texto-multileader

Com isso basta criar sua caixa de texto e testar a ferramenta.

caixa-de-texto-multileader

Pronto! Agora você tem uma caixa de texto pronta para uso e sem o sofrimento de ficar requadrando o texto manualmente.
