Criar forro com rebaixo e sanca – Revit

Criar forro com rebaixo e sanca no Revit pode parecer um desafio para alguns profissionais mas é um processo bem mais simples do que parece. Aprenda agora!

A ferramenta Forro do Revit é bem simples e intuitiva de se usar mas quando precisamos criar um forro um pouco mais “elaborado” podemos encontrar alguns problemas pelo caminho, que vamos entender como solucioná-los.

FORRO X FAIXA DE VISTA

Acredito que a primeira coisa que deve ser esclarecida é a questão da faixa de vista em relação ao forro. quando você está trabalhando em uma planta de piso, o forro por padrão está acima do que chamamos plano de corte.

criar-forro-rbaixado-e-sanca

O que acontece é que na visualização na Planta de piso, somente o que estiver na altura do plano de corte (que é geralmente 1,20 m no Revit) não aparece na visualização, onde inclusive aparecerá uma janela de alerta. Desta forma, ao criar um forro no seu projeto você até pode criá-lo em uma planta de piso, porém não será possível visualizá-lo.

criar-forro-rebaixado-e-sanca

Quer aprender mais sobre faixas de vista? Confira esta publicação! ENTENDENDO FAIXAS DE VISTA.

CRIANDO UM FORRO COM REBAIXO (OU SANCA)

Criar um forro plano, cobrindo todo o teto de um ambiente é bem simples, mas em algum momento vão aparecer propostas de layout mais elaboradas, onde será necessário acrescentar algumas etapas ao processo de criação do forro.

criar-forro-rebaixado-e-sanca
.                                             Modelos de forro, imagem da internet.

Antes de mais nada precisamos definir qual será o layout a ser trabalhado e um corte, onde seja possível entender tanto o formato como as alturas a serem trabalhadas para este forro.

criar-forro-rebaixado-e-sanca

No exemplo temos a seguinte situação: tanto a área central do forro como a borda tem a mesma altura. Já o recorte do forro tem uma diferença de 20 cm.

Antes de iniciar o forro ative a vista de Nível de forro 01 (ou nível correspondente ao piso na qual está trabalhando).  Para isso basta ir até o Navegador de projeto e localizar o campo Plantas de forro, clicando no simbolo de [+] serão exibidos todos os níveis existentes.

criar-forro-rebaixado-e-sanca

Agora que estamos trabalhando no Nível de forro vamos criar o nosso forro, para isso vá até a aba Arquitetura e no painel Construir localize a ferramenta Forro.

criar-forro-rebaixado-e-sanca

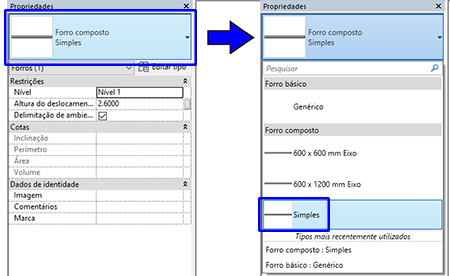

Clicando na ferramenta forro será exibido na aba de Propriedades as opções de forro na qual você pode trabalhar. Escolha o forro desejado (você também pode duplicar um forro existente e configurá-lo conforme sua necessidade).

criar-forro-rebaixado-e-sanca

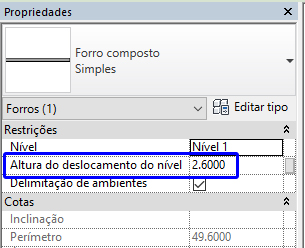

Não esqueça de conferir a altura na qual deseja que o forro seja criado. Por padrão o Revit deixa com o valor de 2.60 m, como pode ser observado na janela de Propriedades. Altere para o valor que desejar.

criar-forro-rebaixado-e-sanca

Após escolher o tipo de forro e ajustar sua altura, você deve ir até a aba Modificar|Colocar Forro e como nosso forro tem um layout diferente teremos que trabalhar com a ferramenta Efetuar o croqui do forro. Observe que ao clicar na opção Efetuar croqui o layout do painel de ferramentas muda, permitindo acesso as ferramentas de desenho.

criar-forro-rebaixado-e-sanca

Para o layout que precisamos vamos fazer um retângulo preenchendo a área total do ambiente. Utilize a ferramenta de desenho retângulo para ganhar mais velocidade. Ao finalizar o retângulo observe que apareceram cadeados abertos nos quatro lados das paredes.

criar-forro-rebaixado-e-sanca

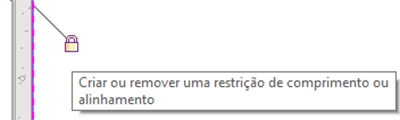

Esses cadeados permitem criar uma restrição de alinhamento, como estamos trabalhando com um forro o mesmo já ficará restringido às paredes mas não custa clicar nos cadeados, já que essa restrição é sempre recomendada.

criar-forro-rebaixado-e-sanca

Agora vamos a região do recorte. Sempre que criamos uma área fechada dentro de outra área fechada na ferramenta forro o Revit reconhece a área interna como uma “furação” na superfície, portanto vamos criar mais dois retângulos, porém desta vez com auxílio da ferramenta Deslocamento.

criar-forro-rebaixado-e-sanca

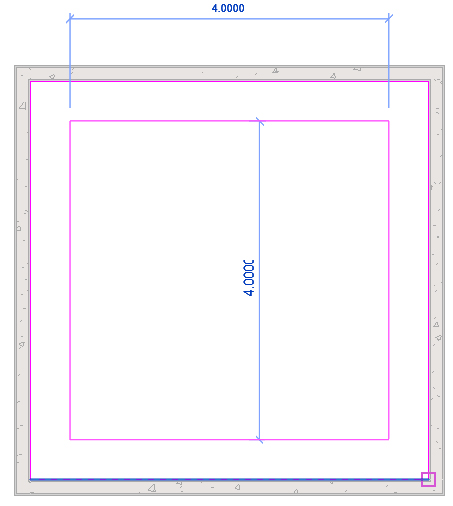

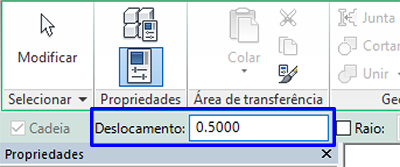

Clique novamente na ferramenta retângulo e insira o valor de distância do próximo retângulo em relação a face interna da parede. No exemplo o valor será de 0.50 m. Caso seu retângulo seja criado para o lado externo, basta pressionar espaço para inverter o lado de criação.

criar-forro-rebaixado-e-sanca

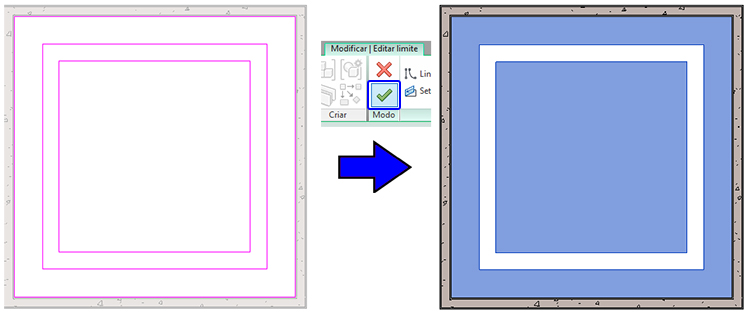

E para finalizar insira a último valor de deslocamento, onde no meu caso é de 0.30 m e crie o último retângulo. Não esqueça de ir ao campo modo e clicar para confirmar a finalização da edição do limite do seu forro.

criar-forro-rebaixado-e-sanca

Duas coisas a serem observadas. A primeira é que a partir do momento em que criamos um perímetro fechado dentro de outro perímetro fechado obtemos o formato desejado.

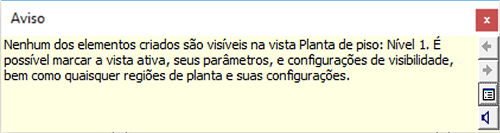

A outra coisa a se observar é que o nosso forro é branco, assim como o fundo da tela. Isso geralmente confunde quem cria um forro todo fechado, onde temos a impressão que nada foi criado e na verdade já estamos vendo o forro, por isso recomendo que faça um corte sobre o forro para conferir o resultado.

criar-forro-rebaixado-e-sanca

Ao observar uma vista em 3D é possível conferir o resultado onde temos o formato desejado, porém é possível visualizar a laje e inclusive uma parte da parede oposta.

criar-forro-rebaixado-e-sanca

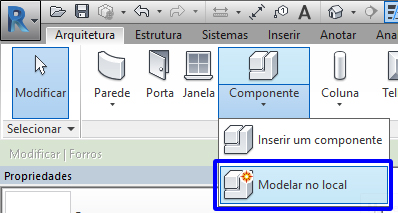

Certo o que fazemos para representar o fundo do rebaixo de gesso? não existe uma única solução mas a que recomendo é trabalharmos com componente utilizando a ferramenta Modelar no local. Para isso vá até a aba Arquitetura e em Construir clique na seta de componente e depois em Modelar no local.

criar-forro-rebaixado-e-sanca

Na janela Categoria e parâmetros de família, dentro da lista da Categoria da Família temos uma opção para Forro. Está organizado em ordem alfabética, é só ir rolando até encontrar. ao localizar selecione e clique em Ok.

criar-forro-rebaixado-e-sanca

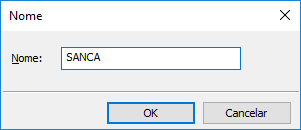

Na nova janela será solicitado um nome para o componente que será criado, no exemplo vou chamá-lo de Sanca.

criar-forro-rebaixado-e-sanca

Ao clicar em Ok observe que o menu superior (Ribbon) teve sua interface alterada como se você estivesse criando uma família (o que de certa forma é o que esta acontecendo).

criar-forro-rebaixado-e-sanca

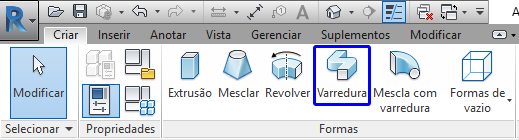

Para criar a nossa sanca rebaixada iremos utilizar o processo de Varredura. Para isso na aba Criar localize o painel Formas e clique em Varredura.

criar-forro-rebaixado-e-sanca

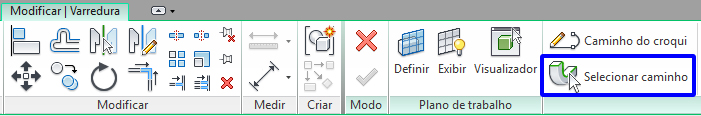

Na aba Modificar|Varredura a Primeira coisa que precisamos é definir o caminho na qual será realizada a varredura, então basta clicar na opção Selecionar Caminho.

criar-forro-rebaixado-e-sanca

O caminho a ser selecionado é a abertura do forro, para fazer isso recomendo que utilize a vista 3D, tome cuidado para selecionar a borda superior (em relação a espessura do forro) e selecionar os quatro lados. Observe que na primeira linha que você selecionar irá aparecer um simbolo que representa o seu plano de trabalho.

criar-forro-rebaixado-e-sanca

Ao finalizar clique no botão para confirmar no painel Modo.

criar-forro-rebaixado-e-sanca

Ao confirmar, ainda estamos no modo de criação do componente onde temos a seguinte situação: precisamos escolher o perfil na qual vamos fazer a varredura, porém não temos nenhum perfil com o formato desejado, o que fazer? Simples, vamos criar o nosso próprio perfil.

criar-forro-rebaixado-e-sanca

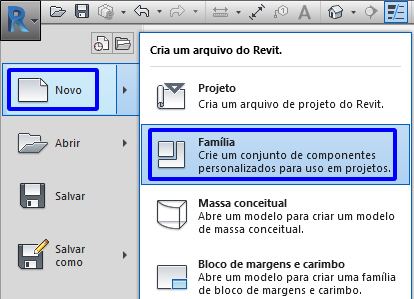

Para isso será necessário criar uma nova família. Clique no Menu de aplicação, Novo e escolha a opção Família.

criar-forro-rebaixado-e-sanca

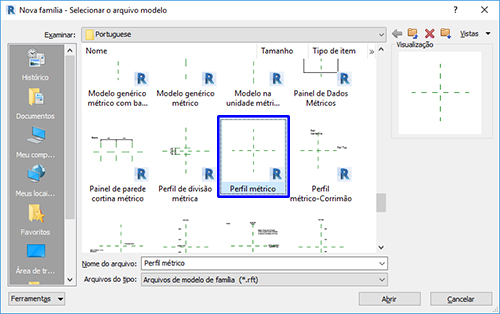

Sempre que criamos uma nova família devemos escolher um Modelo de Familía (Family Template) apropriado. Neste caso vamos trabalhar com o Perfil Métrico.

criar-forro-rebaixado-e-sanca

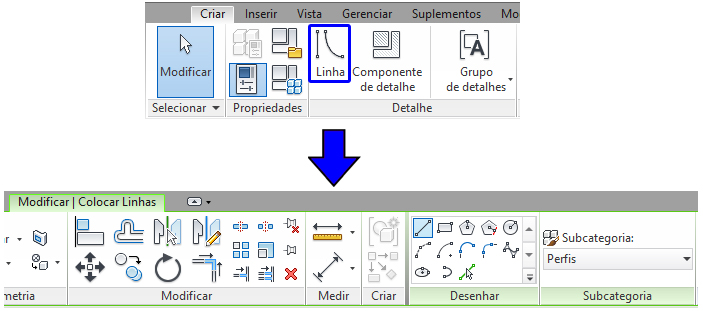

Observe que temos um interface diferente para trabalharmos com uma família de perfil. O que precisamos fazer aqui é ir até a aba Criar e dentro do painel Detalhe acessar a ferramenta Linha. Ela vai nos dar acesso as ferramentas de desenho, que é justamente o que precisamos.

criar-forro-rebaixado-e-sanca

Mas antes de desenharmos é necessário entender o posicionamento da Sanca. Observe que no Arquivo de projeto estamos na etapa de inserção do perfil. Observe que quando selecionamos o caminho para a varredura na primeira linha na qual você clicar irá aparecer um simbolo na qual o perfil escolhido será alinhado. Compare com o nosso arquivo de família que estamos criando o perfil.

criar-forro-rebaixado-e-sanca

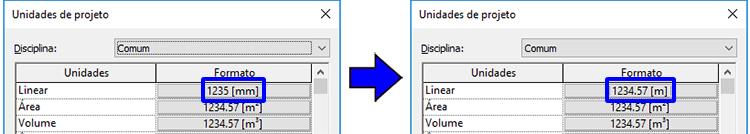

Quando desenharmos o perfil o ideal é que já seja feito na posição correta, para poupar o trabalho de ficar reposicionando. então basta desenhá-lo utilizando as ferramentas de desenho (você já desenhou coisa pior no AutoCAD que eu sei, não reclama!). E não se esqueça de conferir a unidade do arquivo, provavelmente ele está em milímetros!

criar-forro-rebaixado-e-sanca

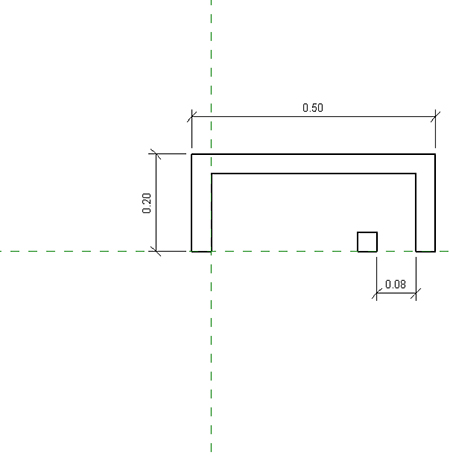

Na imagem abaixo as cotas são ilustrativas, no seu caso basta desenhar a forma do perfil desejado.

criar-forro-rebaixado-e-sanca

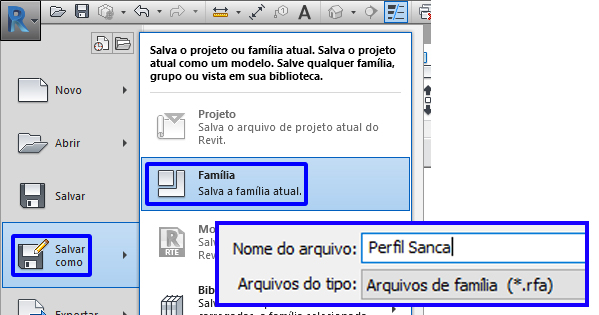

Finalizando o desenho lembre-se de salvá-lo e escolhendo um nome adequado, vou chamar o exemplo de perfil sanca.

criar-forro-rebaixado-e-sanca

Agora basta carregá-lo para o projeto, para isso vá até o painel Editor de Família e clique em Carregar no projeto.

criar-forro-rebaixado-e-sanca

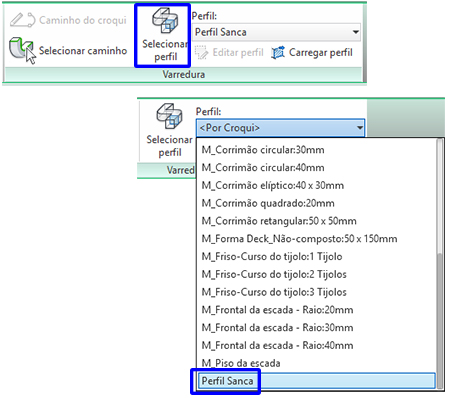

Observe que você foi redirecionado para o projeto. Agora basta ir até o painel Varredura, clicar em Perfil e selecionar o perfil criado.

criar-forro-rebaixado-e-sanca

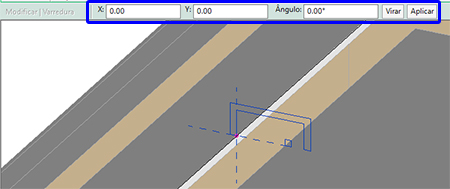

Às vezes, o perfil fica invertido, mas não se preocupe, temos a barra de opções com ferramentas que os permitem ajustar o perfil até que ele fique na posição desejada. No meu caso eu precisei virar para corrigir a posição.

criar-forro-rebaixado-e-sanca

Depois que você corrigir o posicionamento (caso necessário) é só ir até o painel modo e finalizar a Varredura.

criar-forro-rebaixado-e-sanca

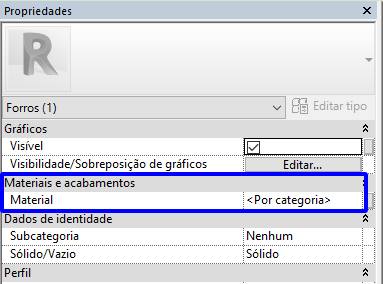

Agora você voltou para o modo de Modelar no local. Antes de finalizar, não se esqueça de selecionar o material de acabamento desejado na aba de Propriedades.

criar-forro-rebaixado-e-sanca

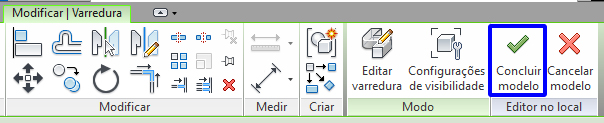

Agora, (até que enfim!) é só finalizar o modo de Modelar no local clicando em confirmar.

criar-forro-rebaixado-e-sanca

Pronto! Temos um forro rebaixado com Sanca com todos os detalhes que você tem direito!

criar-forro-rebaixado-e-sanca

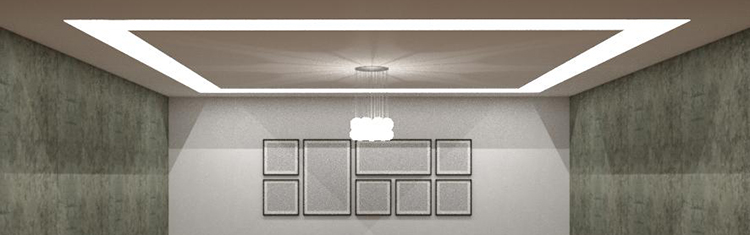

Agora é só colocar a iluminação e começar a trabalhar nos efeitos!

criar-forro-rebaixado-e-sanca

Gostaram? Curtam nossa página! Facebook!

Participem do nosso grupo! Grupo QualifiCAD!

Dúvidas? Comentem!
