Ferramenta de sólidos – Sketchup

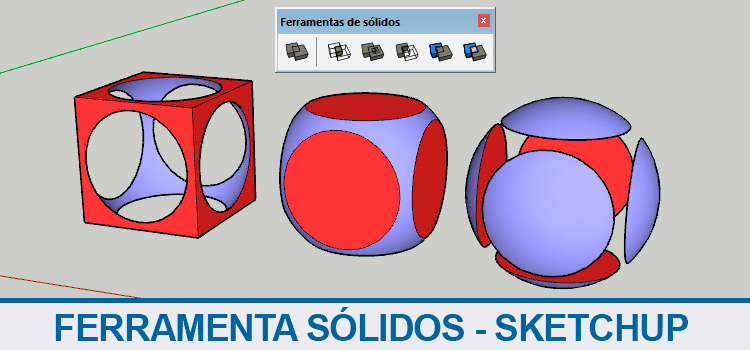

Ferramenta de sólidos permite a criação de formas complexas dentro do SketchUp sem sacrifício, mas você sabe como essa ferramenta funciona? Aprenda agora!

A modelagem no Sketchup é um dos recursos mais práticos que temos. Rapidamente você consegue modelar as mais variadas formas geométricas, porém, algumas formas dão um pouco de trabalho, então para não quebrarmos demais a cabeça podemos recorrer a outras ferramentas como a Ferramenta de Sólidos.

ferramenta-de-solidos

Apesar de serem recursos bem simples, é preciso tomar alguns cuidados para evitar problemas ou mensagens de erro. Vamos entender como as ferramentas funcionam.

FERRAMENTAS DE SÓLIDOS

Para ativar o painel de ferramentas vá até o menu superior, clique em Visualizar e selecione a opção Barra de ferramentas.

ferramenta-de-solidos

Na janela Barra de Ferramentas ative a opção Ferramenta de sólidos.

ferramenta-de-solidos

Pronto, agora podemos editar os sólidos. Mas, o que o Sketchup considera como um sólido??

O Sketchup entende por sólido qualquer agrupamento totalmente fechado de faces e arestas, contanto que o mesmo esteja agrupado como um sólido ou componente.

Para conferir, você pode selecionar a entidade e ir até abandeja padrão na opção Informações de entidade. Se o objeto estiver totalmente fechado o Sketchup entende que é um grupo sólido. Caso o objeto tenha alguma inconsistência ou abertura, o Sketchup entende que o objeto é apenas um agrupamento.

ferramenta-de-solidos

Infelizmente em alguns casos se o objeto for complexo demais o Sketchup acaba identificando como apenas um agrupamento, por mais que o objeto esteja perfeitamente fechado. Nestes casos, será necessário recorrer a plugins para solucionar o problema.

ferramenta-de-solidos

Certo, mas e essas ferramentas de sólidos, o que elas fazem?

Isso vai depender da sua criatividade, mas podemos chegar as mais variadas soluções e possibilidades. Vamos conhecer as ferramentas.

INTERSECCIONAR

Ao selecionarmos dois ou mais sólidos, os mesmos são excluídos, restando apenas o resultado de sua intersecção. Para ativar, clique na ferramenta Interseccionar e selecione o primeiro e o segundo objeto. Neste caso, não importa a sequência de seleção.

ferramenta-de-solidos

UNIÃO

Permite a união de dois ou mais objetos. Para ativar, clique na ferramenta união e selecione os objetos, clicando sobre eles. Não precisa se preocupar com a sequência.

ferramenta-de-solidos

Vale lembrar que os objeto não precisam estar interseccionados para que a união aconteça.

ferramenta-de-solidos

SUBTRAIR

Permite fazer a subtração dos objetos, removendo o primeiro objeto e sua interseção, preservando o restante do segundo objeto. Para ativar clique na ferramenta Subtrair, selecione o objeto a ser removido e em seguida selecione o objeto a ser preservado.

ferramenta-de-solidos

Aqui você tem que tomar cuidado com a sequência da seleção, porque o primeiro objeto a ser selecionado é o que vai embora. Se você trocar a seleção, o resultado muda.

ferramenta-de-solidos

RECORTAR

Permite recortar os objetos interseccionados, preservando o primeiro objeto e removendo a intersecção do segundo. Para ativar clique na ferramenta Recortar, clique na geometria que será preservada e depois na geometria que será recordada. Tome cuidado porque a sequência na qual você seleciona afeta o resultado final.

ferramenta-de-solidos

DIVIDIR

Faz a intesecção dos sólidos selecionados, efetuando o recorte, porém preservando todas as geometrias na cena. Para ativar, clique na opção Dividir e selecione todos os sólidos. Aqui não importa a sequência de seleção.

ferramenta-de-solidos

REVESTIMENTO EXTERNO

Deixei esta opção por último, já que ela é uma variação da ferramenta união. A da ferramenta revestimento externo e a ferramenta união acontece em objetos ocos. Com a ferramenta união, o vazio interno é preservado, já com a ferramenta revestimento externo o vazio interno é removido. Para ativar clique na ferramenta união e selecione as geometrias desejadas.

ferramenta-de-solidos

Com esse leque de ferramentas você conseguirá expandir ainda mais as possibilidades de modelagem no Sketchup!

Gostaram? Curta nossa página! QualifiCAD!

Participem do nosso grupo! Grupo QualifiCAD

Dúvidas? Comentem!
