Ferramenta Demolir

A ferramenta Demolir agiliza o processo quando você está trabalhando com fases em um projeto, convertendo rapidamente os elementos da fase atual do seu projeto para a fase de demolição. Aprenda agora!

Entre as diversas possibilidades de se trabalhar no Revit temos a opção de trabalhar com Fases. Caso você ainda não saiba como trabalhar com fases, recomendo que leia a publicação abaixo para entender como funciona este processo, é bem simples!

TRABALHAR COM FASES NO REVIT

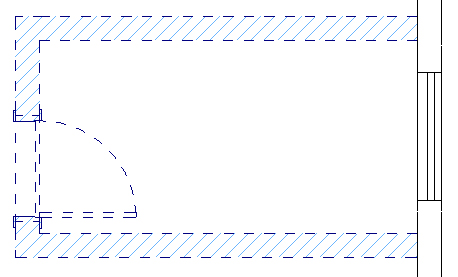

A etapa de demolição é muito comum em edificações existentes que vão passar por uma etapa de reforma. Nesta etapa é necessário deixar muito claro para a equipe de obra o que vai ser demolido.

ferramenta-demolir

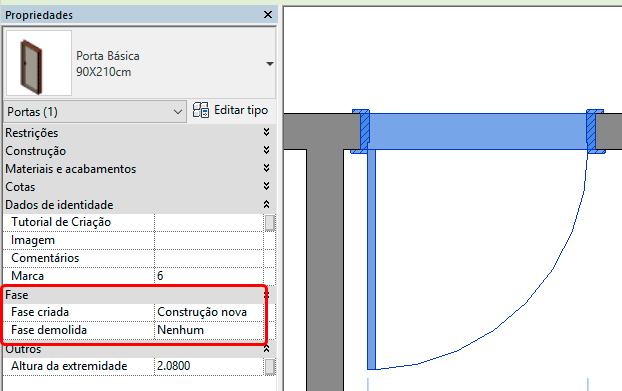

Para identificar a qual fase pertencem os objetos presentes na vista que você está trabalhando basta selecionar o objeto desejado e ir até a janela de Propriedades. Em Propriedades localize o campo Fases.

ferramenta-demolir

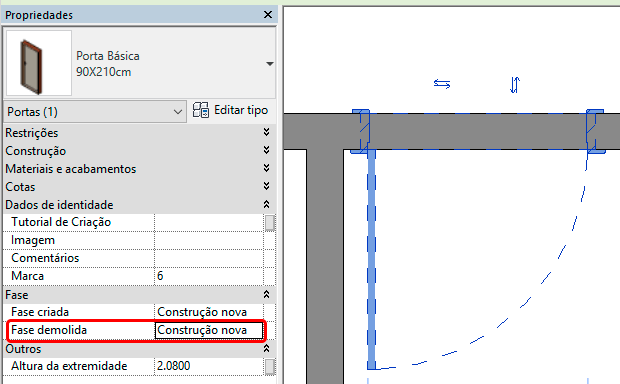

No campo Fases você deve ir até a opção Fase demolida e alterar para Construção Nova.

ferramenta-demolir

Caso não saiba o que quer dizer o Fase criada e o Fase demolida segue descrição resumida:

  • Fase criada: Indica em que momento o objeto foi criado.
  • Fase demolida: Indica em que momento o objeto foi (ou não) removido.

Em resumo, tudo o que deve ser demolido deverá ser alterado para Fase demolida, um por um.

Poxa, mas isso vai ser demorado hein?

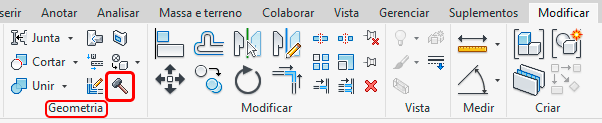

Pois é, então aí que entra a ferramenta Demolir. Para acessá-la vá até a aba Modificar e no painel Geometria clique no ícone Demolir (um martelo).

ferramenta-demolir

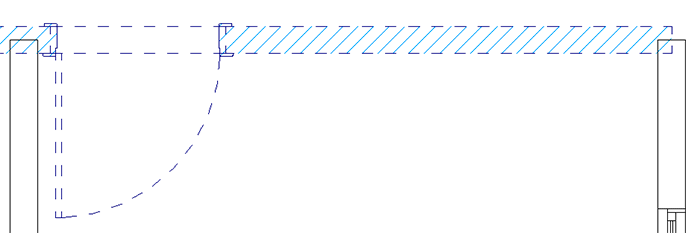

Ao clicar na ferramenta, basta ir clicando nos objetos que deseja que passem para a fase de demolição.

ferramenta-demolir

Viram como é fácil? Interessante observar que quando você altera objetos com elementos hospedados (como paredes) os mesmos também passam a pertencer a fase demolida.

Com isso acredito que você conseguirá ganhar a velocidade que precisa para “demolir” tudo o que precisa!
