Iluminação natural no Sketchup

Iluminação natural no Sketchup é uma ferramenta muito simples de se trabalhar e que permite fazer uma simulação real do posicionamento do sol em relação ao seu projeto. Aprenda a usar esse recurso!

Um dos itens fundamentais no desenvolvimento de um projeto é quanto a sua iluminação natural. O impacto da luz do sol no projeto é imenso, passando por determinar a localização de ambientes, janelas, aberturas e inclusive permite que seu projeto tenha uma melhor eficiência energética.

Para configurar a iluminação natural temos dois campos que podemos trabalhar, sendo um deles o barra de ferramentas Sombras.

iluminação-natural-no-sketchup

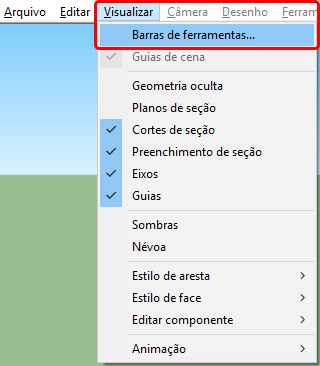

Para ativá-la, basta ir até o menu Visualizar e clicar em Barra de ferramentas.

iluminação-natural-no-sketchup

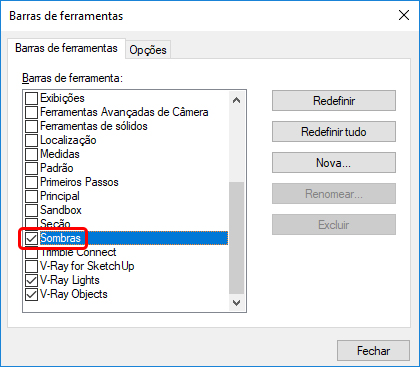

Na janela Barra de ferramentas, marque a opção Sombras.

iluminação-natural-no-sketchup

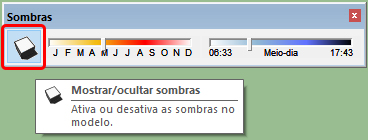

Na barra de ferramentas Sombras, temos três campos, sendo que o primeiro é o Mostrar/Ocultar sombras, que como o próprio nome diz, permite ativar ou desativar as sombras da sua cena.

iluminação-natural-no-sketchup

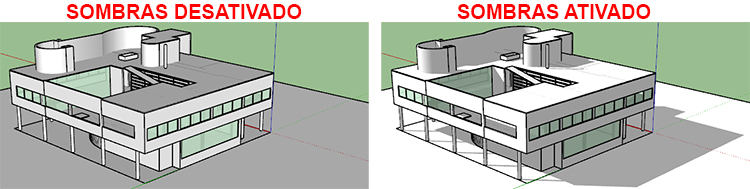

Clicando sobre esta opção é possível perceber a diferença de luminosidade e as sombras sendo projetadas sobre as superfícies da sua cena.

iluminação-natural-no-sketchup

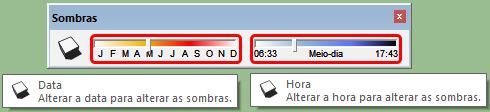

Já os dois próximos campos são os de Data e Hora, onde você pode definir o período do ano e o horário na qual deseja que a iluminação natural seja projetada na sua cena.

iluminação-natural-no-sketchup

Apesar de serem bem práticos, eu prefiro a segunda opção para controlar a iluminação natural no Sketchup, que é acessar o campo Sombras diretamente na Bandeja Padrão.

iluminação-natural-no-sketchup

Ah, mas na minha bandeja padrão ele não aparece!

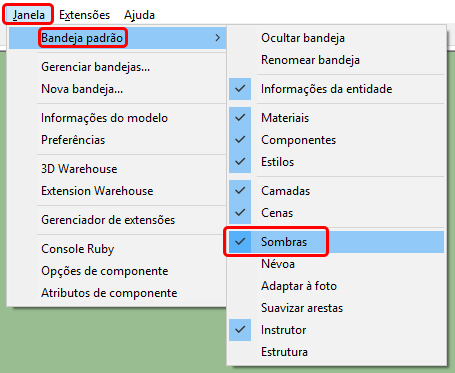

Caso esta opção esteja desativada, basta ir até a aba Janela, clicar em Bandeja Padrão e marcar a opção Sombras.

iluminação-natural-no-sketchup

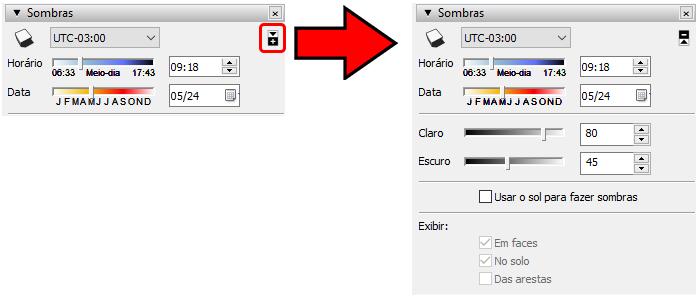

Outro detalhe é que caso o campo Sombras esteja compactado, clique no ícone Mostrar detalhes para expandir o menu.

iluminação-natural-no-sketchup

Observe que temos os mesmos campos disponíveis na barra de ferramentas, porém exibidos de forma mais completa e disponibilizando outros campos para personalização.

iluminação-natural-no-sketchup

No primeiro campo, temos a opção já apresentada aqui, que é a Mostrar/Ocultar sombras. Ao seu lado temos o campo UCT (Universal Time coordinate – Tempo universal coordenado) que deve estar indicando -03:00.

iluminação-natural-no-sketchup

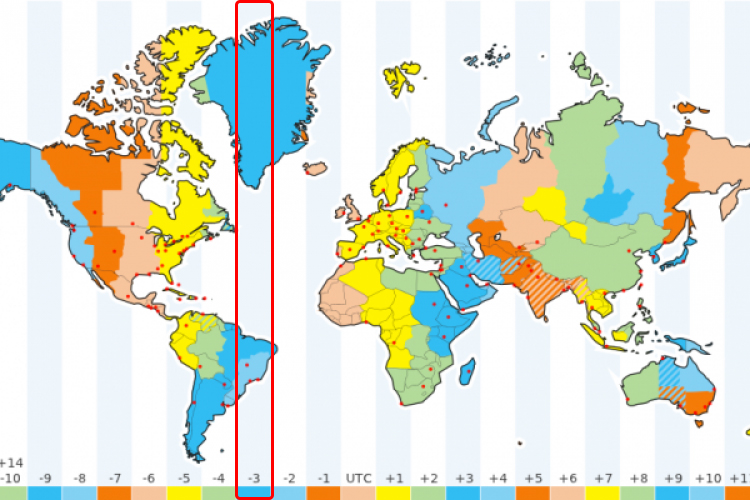

Basicamente o que temos aqui é um campo que permite o controle do fuso horário. Observe que usarmos um mapa de fuso horário, boa parte do Brasil se enquadra na área correspondente ao -03:00, então recomendo que não faça alterações neste campo, para não prejudicar a fidelidade da precisão da iluminação do sol.

iluminação-natural-no-sketchup

Logo abaixo temos os campos Horário e Data. Perceba que aqui você não fica limitado a uma barra para determinar estas informações, você tem campos para digitar o horário preciso e até um calendário para auxiliar na definição do dia.

iluminação-natural-no-sketchup

Legal, mas e o norte do projeto?

Ja fiz uma publicação explicando como configurar o norte do seu projeto, então caso não tenha visto ainda, basta clicar no link abaixo:

NORTE VERDADEIRO NO SKETCHUP

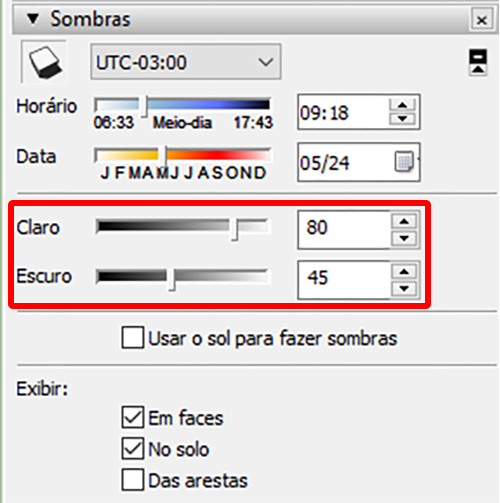

Os próximos campos permitem configurar a intensidade da luminosidade da sua cena, que são as opções Claro e Escuro.

iluminação-natural-no-sketchup

Aqui cabe uma observação importante. Alterações realizadas nestes campos afetam apenas o Sketchup, caso esteja utilizando o Vray para renderizar o que será utilizado no render são as informações de Horário e Data.

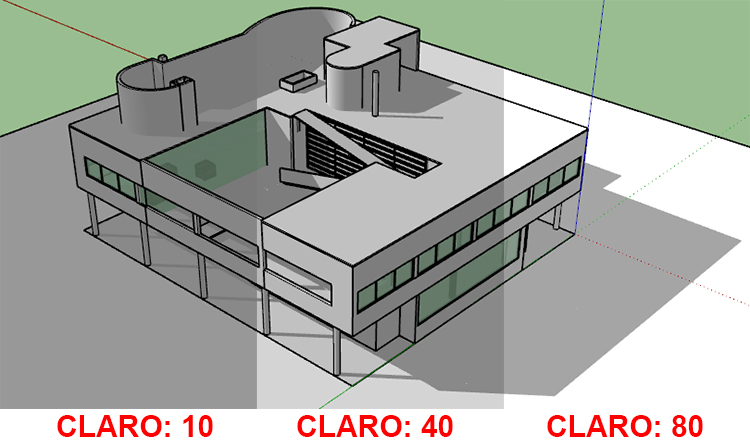

O campo Claro configura intensidade da luz do sol na sua cena.

iluminação-natural-no-sketchup

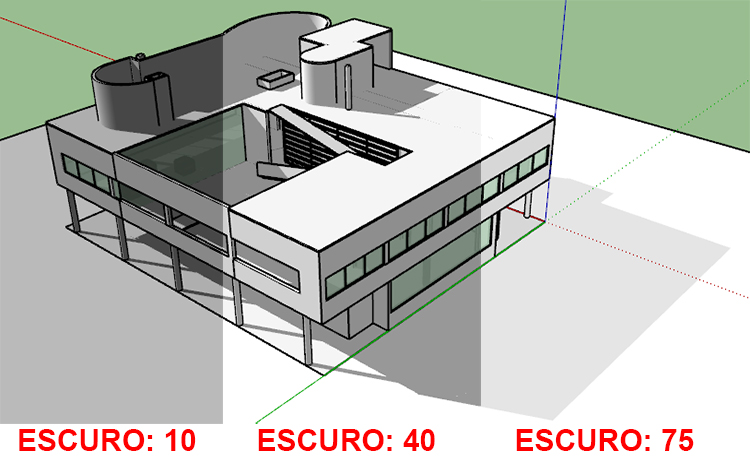

Já a opção Escuro controla a intensidade da sombra.

iluminação-natural-no-sketchup

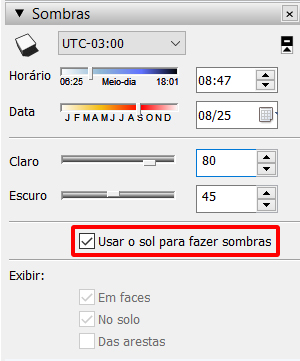

Agora temos algumas opções extras, sendo a primeira a Usar sol para fazer sombras.

iluminação-natural-no-sketchup

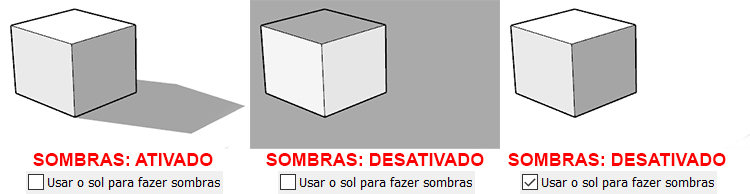

Este recurso permite que independente da opção Mostrar/Ocultar sombras estar ligada ou desligada as faces das geometrias criadas continuarão sendo sombreadas.

iluminação-natural-no-sketchup

Os recursos do campo Exibir só ficarão acessíveis quando o campo Mostrar/Ocultar sombras estiver ativado.

iluminação-natural-no-sketchup

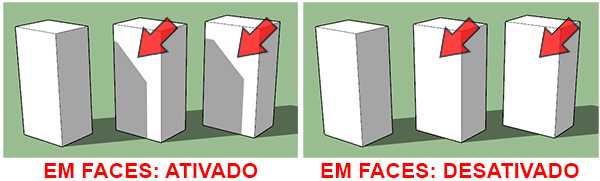

Na primeira opção, o campo Em faces permite que a sombre de um objeto seja projetada em outro objeto.

iluminação-natural-no-sketchup

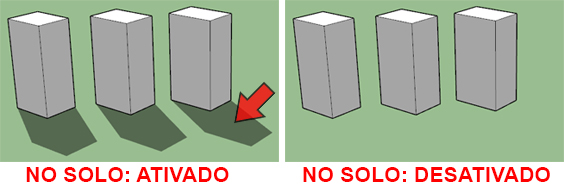

No próximo campo, temos a opção No solo, que controla a projeção da sombra no “chão” caso não exista nenhuma superfície criada.

iluminação-natural-no-sketchup

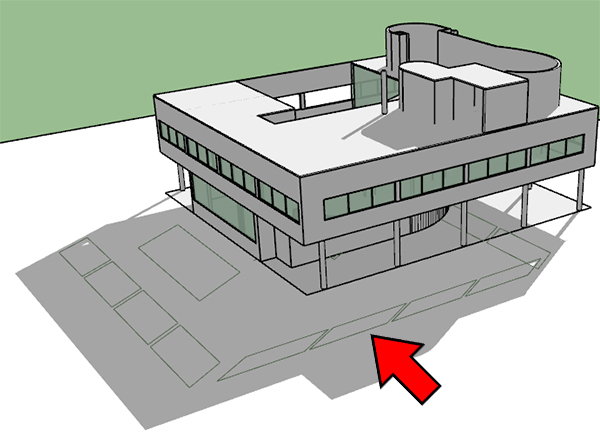

E por fim a opção Das arestas. Está eu acho uma opção um pouco “sem utilidade”, permitindo que uma geometria que contenha um elemento como uma abertura para uma janela, projete este mesmo formato dentro da sombra.

iluminação-natural-no-sketchup

O resultado é meio estranho, por isso comentei que achei “sem utilidade”, mas precisando, o recurso está aí.

Eu considero esta ferramenta excelente, já que mesmo sem uma renderização é possível fazer uma boa apresentação de um projeto para o cliente. em muitos casos é comum o profissional mostrar o projeto diretamente no Sketchup, onde o cliente pode visualizar, girar e conferir cada detalhe.
