Norte verdadeiro no Sketchup

Posicionar o norte verdadeiro no Sketchup é um recurso muito simples, permitindo uma correta analise solar mas nem todos profissionais sabem como configurar. Aprenda agora!

A iluminação natural do Sketchup é um recurso muito preciso e eficiente, mas para uma representação precisa do seu projeto, é necessário posicionar corretamente o Norte.

Que diferença isso faz no meu projeto?

Toda! Através da localização do norte podemos identificar onde o sol nasce e se põe, podendo assim determinar como a iluminação natural do seu projeto será, permitindo inclusive decidir a melhor posição para portas e janelas.

Como a terra não gira perpendicularmente em relação ao sol, em determinados períodos do ano, o Brasil está mais voltado para o sol, e em outros períodos menos voltado para o sol, mais precisamente as estações primavera, verão, outono e inverno.

norte-veirdadeiro

Portanto, quando imaginamos que ao meio dia o sol está sobre nossas cabeças, isso só acontece na linha do equador, portanto se você estiver no nordeste terá uma situação similar a da imagem.

norte-veirdadeiro

Caso esteja na região sudeste e sul, terá uma situação um pouco diferente, onde ao meio dia o sol está ligeiramente inclinado.

norte-veirdadeiro

Se considerarmos uma casa na qual cada uma de suas quatro paredes tenha uma janela, uma das janelas terá sol no período da manhã, outra no período da tarde, a janela voltada para o norte terá sol praticamente o dia todo e a janela voltada para a face sul não terá sol em nenhum momento do dia.

Certo, mas como eu vejo isso no Sketchup?

A primeira coisa a ser feita é acessar o painel de ferramentas Sombras. Para isso basta ir até a aba Visualizar e clicar em Barra de ferramentas.

criar-topografia

Na janela de Barra de ferramentas marque a opção Sombras.

norte-verdadeiro

A ferramenta sombras permite ligar e desligar as sombras do seu projeto. Porém ela não se limita a simular sombras aleatórias, com a ferramenta sombras você consegue determinar o período do ano e o horário do dia e ter sombras extremamente precisas em seu projeto.

A sua configuração pode ser feita diretamente na caixa de ferramentas em um painel de barra de rolagem ou diretamente na bandeja padrão, onde é possível inserir as informações de período do ano e horário do dia de forma muito mais precisa.

norte-verdadeiro

Recomendo que faça alterações apenas nos campos Horário e Data.

O mais legal da ferramenta é a sua atualização em tempo real, onde conseguimos ver diretamente na tela o impacto que a alteração do horário do dia e período do ano tem em relação as sombras e a iluminação natural.

norte-verdadeiro

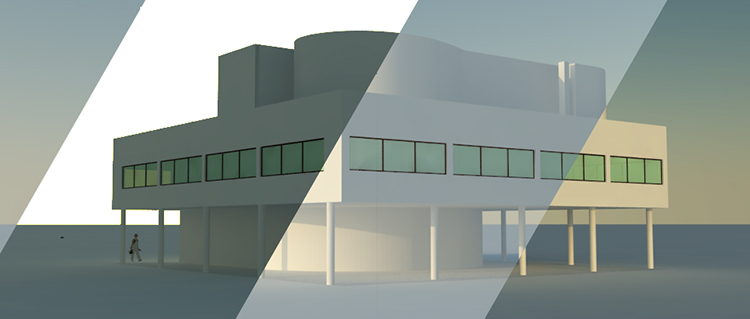

E outra coisa impressionante é o resultado da iluminação na renderização. De acordo com o horário do dia a cor da luz do sol muda, gerando resultados impressionantes no seu projeto.

norte-verdadeiro

Apesar de ficar bonito pode acontecer o seguinte problema. Na casa do seu cliente, não é esse o lado que a casa toma sol.

Ah, mas aí é só “rodar a casa”!

Sim, isso é possível, porém se a casa tiver que ficar girada em um ângulo de 45° pode ser ruim de trabalhar no projeto, então o mais simples é corrigir a posição do norte verdadeiro.

NORTE VERDADEIRO

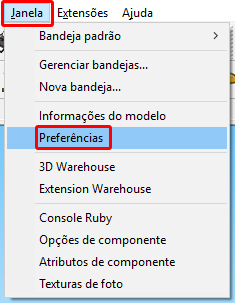

Para ativar o norte verdadeiro você precisa alterar os atalhos do Sketchup. Esta opção não está nas abas de ferramenta mas é possível ativá-la via atalho. Então vá até a aba Janela e clique em Preferências.

norte-verdadeiro

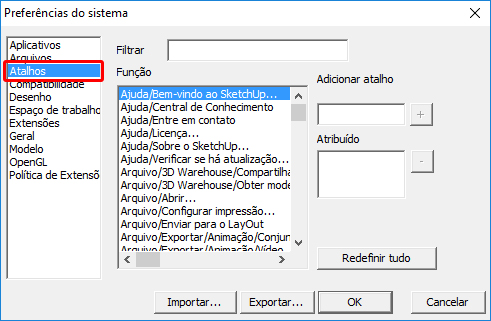

Na janela de Preferências do sistema, vá até a opção Atalhos. Aqui é possível criar e editar a configuração de todos os atalhos do Sketchup.

norte-verdadeiro

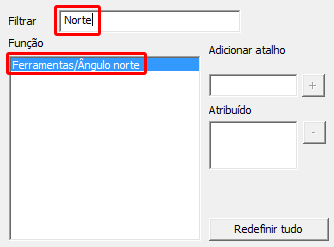

No campo filtrar busque por Norte e abaixo será exibida a ferramenta Ferramentas/Angulo Norte.

norte-verdadeiro

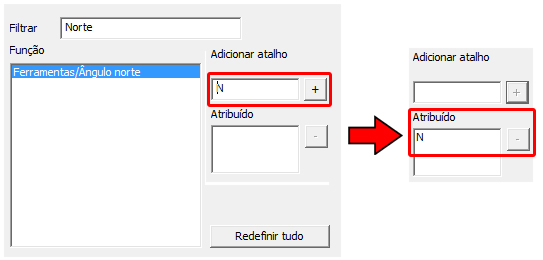

Agora você precisa definir uma tecla de atalho para esta ferramenta. No Campo Adicionar atalho insira a letra N e em seguida clique no sinal de + para que ele seja atribuído. Observe que isso fará com que a letra N seja exibida no campo Atribuído.

norte-verdadeiro

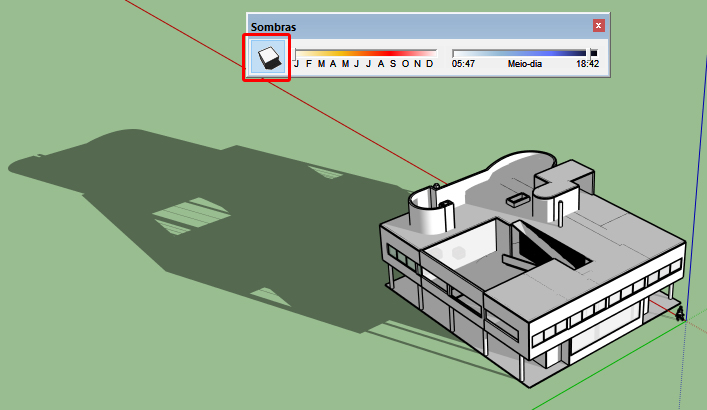

Pronto! Agora vamos para o projeto. Confira se a opção sombras está ativada e é possível visualizar as sombras do seu projeto.

norte-verdadeiro

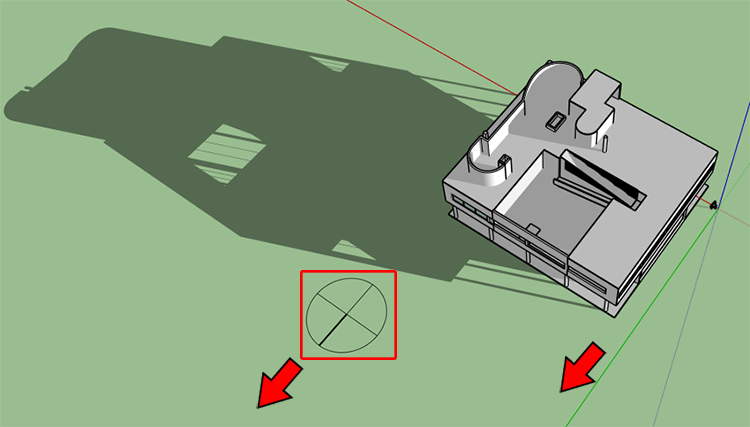

Agora é só clicar na letra N no teclado que será exibido junto do cursor o ícone do norte. No ícone norte, temos um “traço” mais escuro que é justamente a direção que o norte está configurado por padrão, no caso o norte do Sketchup que é alinhado com o Eixo Y (verde).

norte-verdadeiro

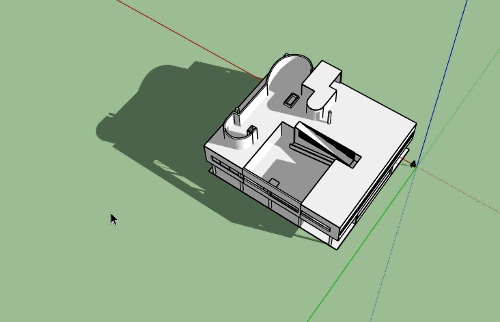

Agora basta você clicar em qualquer ponto da tela para fixar o pivô e ao movimentar o mouse observe que as sombras são atualizadas em tempo real.

norte-verdadeiro

Pronto! Agora é só definir a posição correta do Sol e projetar!

norte-verdadeiro

Gostaram? Curtam nossa página! Facebook!

Participem do nosso grupo! Grupo QualifiCAD!

Dúvidas? Comentem!

Autor

Luis André

Luis André

O Luis André é o fundador do site QualifiCAD.
Mestre em Arquitetura, designer de produto, professor de pós graduação e cursos técnicos, apaixonado por tecnologia, softwares de arquitetura e maquetes eletrônica.

* Mestre em Arquitetura e Urbanismo.
* Arquiteto Urbanista
* Desenhista Industrial (Projeto do Produto)
* Professor de Computação Gráfica, Design de interiores e pós graduação BIM.

Fique a vontade para me adicionar as suas redes sociais! Obrigado por sua visita!

23 Comentários

  1. Avatar
    1 de junho de 2017 at 00:40 — Responder

    ESSE utc – 3 é oque fuso horario ?

    • Avatar
      2 de junho de 2017 at 08:45 — Responder

      Olá Leonardo,

      Sim é o fuso horário, deve estar marcado como -3:00. Geralmente já está assim.

      Um abraço!

  2. Avatar
    Hayden Campos
    23 de agosto de 2017 at 17:42 — Responder

    Muito obrigado pela dica, aqui foi o unico lugar que encontrei uma explicação sobre o assunto, parabéns

  3. Avatar
    Fernanda Tupinambá
    26 de outubro de 2017 at 15:33 — Responder

    Muito grata! Ajudou demais!

  4. Avatar
    Ricardo
    28 de dezembro de 2017 at 12:18 — Responder

    Muito obrigado. Bem explicado!

  5. Avatar
    Ney
    18 de janeiro de 2018 at 17:54 — Responder

    Muito obrigado! Simples e prático. Existem até plugins para fazer isto enquanto a solução está dentro do programa!

    Ney

  6. Avatar
    mille
    4 de fevereiro de 2018 at 23:03 — Responder

    Olá!
    Coloquei o fuso no -3:00 e posicionei o norte como você ensinou. Porém, na linha do tempo o sol está nascendo as 11h. Não está certo. Tem como mudar isso?

    • Avatar
      5 de fevereiro de 2018 at 08:50 — Responder

      Olá Mille,

      Acabei de testar aqui e foi normal. Tente criar um novo arquivo e teste a iluminação do sol para conferir se não é o seu arquivo que está com algum problema.

      Um abraço!

  7. Avatar
    Cleiton
    16 de fevereiro de 2018 at 15:21 — Responder

    Perfeito, simples e objetivo, está de parabéns.

  8. Avatar
    Adriana
    21 de março de 2018 at 15:25 — Responder

    Oi fiquei com uma dúvida dá para acertar o norte verdadeiro com coordenadas, ou geolocalização?

    • Avatar
      25 de março de 2018 at 10:04 — Responder

      Olá Adriana,

      Geralmente na geolocalização o Norte fica apontado para cima, então acho que seria necessário ou rotacionar o projeto ou verificar a forma que você trás a geolocalização, para identificar se tem como rotacionar.

      Um abraço!

  9. Avatar
    Sonia Treu Ramos
    29 de abril de 2018 at 19:01 — Responder

    Olá,
    Noto que no sketchup, apesar da marcação UTC-03:00, as estações do ano estão para o hemisfério norte, sendo o verão (em vermelho) nos meses de junho, julho e agosto, e mesmo assim, às 8:00 ainda está escuro.

    • Avatar
      4 de maio de 2018 at 14:36 — Responder

      Olá Sonia,

      Faça um teste em um outro arquivo, pode ser um bug do arquivo atual. Se for copie todo o conteúdo e cole no novo arquivo.

      Um abraço!

  10. 13 de junho de 2018 at 08:58 — Responder

    […] NORTE VERDADEIRO NO SKETCHUP […]

  11. Avatar
    Bianca Bandeira
    10 de agosto de 2018 at 17:57 — Responder

    Excelente ferramenta, mas tenho uma dúvida.
    Esse Norte não tem como configurar para Hemisfério SUL? Porque na verdade o Sol está pendendo para o Sul, e a gente sabe que no Brasil e nos países do hemisfério sul ele pende a Norte.
    É possível alterar a Latitude, da mesma forma como se altera o Fuso Horário?

    • Avatar
      26 de agosto de 2018 at 11:50 — Responder

      Olá Bianca,

      Tem sim. Confira o UTC do campo sombras no seu arquivo. Para o Brasil o valor deve ser de -3:00.

      Um abraço!

      • Avatar
        Laercio
        1 de julho de 2019 at 14:34 — Responder

        Luis André, a dúvida da Bianca e a minha é sobre a configuração da latitude, não da longitude (UTC).
        È possível configura a latitude por ex. São Paulo -23 graus?
        A latitude influi totalmente no angulo de incidencia solar para qualquer lugar do planeta. Então se não tiver como geolocalizar ou lançar a latitude, as sombra não serão corretas.

        • Avatar
          26 de julho de 2019 at 16:36 — Responder

          Olá Laércio,

          Dá para você inserir as informações manualmente se precisar. Vá em janela > Informações do modelo > Geolocalização. Lá tem uma opção chamada Definir geolocalização manualmente.

          Um abraço!

  12. Avatar
    Evando
    27 de novembro de 2019 at 18:05 — Responder

    Olá, é sabido que o Norte verdadeiro fica a 22° a noroeste, entendi que o norte adotado nessa matéria foi o norte magnetíco, está correto essa afirmativa?

    • Avatar
      29 de novembro de 2019 at 20:08 — Responder

      Olá Evando,

      Então, tem uma questão de “ponto de vista” envolvido. No exemplo, acabei colocando de forma aleatória apenas para apresentar a ferramenta. Em um arquivo de Sketchup, o seu projeto esta geralmente em uma vista ortogonal, logo, o que é movido é o posicionamento do norte, portanto o eixo Y no Sketchup que representa o Norte não necessariamente esta alinhado em relação ao norte real do projeto, por isso a necessidade de reposicioná-lo. Se ficou confuso pode entrar em contato comigo,

      Um abraço!

  13. Avatar
    10 de abril de 2020 at 20:46 — Responder

    Obrigada pela postagem! Me ajudou muito! Vlw!

  14. Avatar
    19 de maio de 2020 at 12:14 — Responder

    Olá,
    Agradeç pela explicação mas neste caso nao foi modificado o hemisferio norte para o hemisferio sul.
    Como poderia faze-lo?

    • Avatar
      23 de maio de 2020 at 10:25 — Responder

      Olá Patrícia,

      No caso você tem que manter o campo UTC com o valor de -3:00, assim ele entende que estamos no Brasil. Pelo que entendo o percurso do Sol já está correto.

      Um abraço!
