O que são esses grips (quadradinhos azuis) que aparecem sempre que selecionamos algum objeto no AutoCAD? Aprenda agora a manipular e editar diversos formatos de geometria com os Grips e agilizar o seu processo de trabalho!

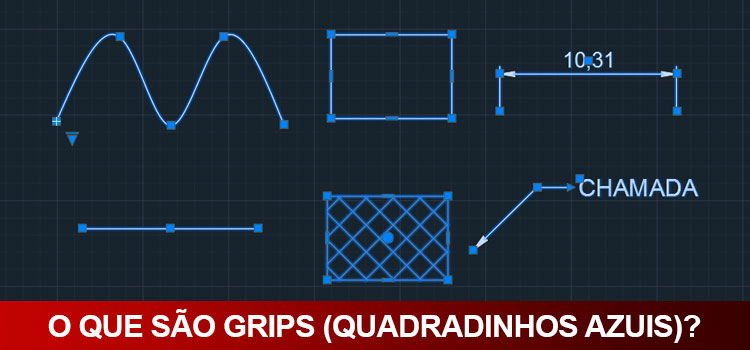

Sempre que você seleciona um ou mais objetos no AutoCAD são exibidos um monte de “quadradinhos azuis”. Em primeiro momento isso lhe ajuda a identificar o que está ou não está selecionado, porém é possível fazer uma série de edições de maneira muito rápida. Mas antes disso vamos entender um pouco melhor o que são esses grips.
GRIPS (ALÇAS)
Os grips são nada mais nada menos do que alças, que só são exibidas quando o objeto está selecionado.
![O que são esses Grips (quadradinhos azuis)? 2 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-02-2.webp?quality=100&f=auto)
A maneira que a maioria dos profissionais utilizam esses grips é para “dar uma esticadinha” no objeto, porém existem diversos recursos embutidos nesta ferramenta que pouca gente sabe ou utiliza.
Para editar um grip (alça) basta posicionar o mouse próximo ao grip desejado que o cursor do mouse já será atraído para ele. Isso acontece porque os grips estão posicionados justamente onde os Snaps (pontos magnéticos) atuam.
![O que são esses Grips (quadradinhos azuis)? 3 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-03-1.webp?quality=100&f=auto)
Já fiz uma publicação sobre snaps, caso queira entender um pouco mais sobre eles também.

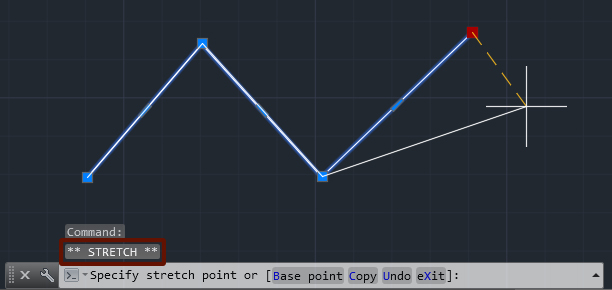

Quando um grips é selecionado, sua cor passa a ser vermelho e ele fica “grudado” no cursor do mouse até você finalizar a edição do mesmo. Observe que um tracejado amarelo está associando a posição original do grip em relação a posição atual do mouse.
![O que são esses Grips (quadradinhos azuis)? 4 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-04-1.webp?quality=100&f=auto)
Por padrão um grip vem habilitado com a função Stretch, porém é possível alterar esta opção. Ao selecionar um grip qualquer, observe que na linha de comando estará marcado a opção Stretch.
![O que são esses Grips (quadradinhos azuis)? 5 o-que-são-grips](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/01/o-que-s%C3%A3o-grips-04A.jpg?quality=100&f=auto)
Na verdade temos outras quatro opções além do Stretch, sendo Move, Rotate, Scale e Mirror. Para alterar basta ir pressionando tecla espaço.
![O que são esses Grips (quadradinhos azuis)? 6 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-20-1.webp?quality=100&f=auto)
Isso já garante uma economia de tempo considerável. Um detalhe muito importante é que neste tipo de edição somente o objeto selecionado sofre alterações, ou seja, se você selecionar o grip de uma linha, somente esta linha será alterada. Para a ferramenta Stretch somente o grip selecionado é esticado, já para as ferramentas Move, Rotate, Scale e Mirror, todo o objeto é alterado.
Para editar um grip, basta clicar sobre o grip para selecioná-lo e mover até o local desejado clicando novamente para soltá-lo. Caso precise trabalhar com uma dimensão basta mover o cursor na direção desejada e digitar o valor desejado.
Alguns grips oferecem edições mais específicas em relação ao objeto selecionado, conhecidos por grips multifuncionais.
GRIPS MULTIFUNCIONAIS
Foram incorporados ao AutoCAD a partir da versão 2012, diferentes dos grips tradicionais que permitem edições simples, os multifuncionais permitem edições específicas para o objeto selecionado. Na maioria dos casos só é possível identificar um grip como multifuncional após posicionar o mouse sobre ele. Desta forma será exibido um pequeno menu logo ao lado do grip selecionado.
Vamos conhecer os principais grips disponíveis de acordo com o tipo de objeto.
LINES
Objetos desenhados com a ferramenta line (linha) exibem três grips, onde as extremidades (endpoints) apresentam grips multifuncionais permitindo ativar duas ferramentas as opções: Stretch e Lenghten.
![O que são esses Grips (quadradinhos azuis)? 7 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-05-1.webp?quality=100&f=auto)
- Stretch: estica o grip permitindo posicioná-lo em outra localização.
- Lenghten: estica o grip permitindo posicioná-lo em outra localização, porém preserva a posição original da linha, permitindo apenas alterar seu comprimento total.
![O que são esses Grips (quadradinhos azuis)? 8 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-21-1.webp?quality=100&f=auto)
POLYLINE, RECTANGLE E POLYGON
Objetos desenhados com a ferramenta Polyline, Rectangle e Polygon são todos polylines, portanto tem apenas dois tipos de grips, sendo um de extremidade (quadrado) e um posicionado no ponto médio da linha (achatado).
![O que são esses Grips (quadradinhos azuis)? 9 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-06-1.webp?quality=100&f=auto)
No caso de polylines temos dois tipos de grips, sendo os de extremindades (endpoints) e os intermediários (midpoints).
![O que são esses Grips (quadradinhos azuis)? 10 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-07-1.webp?quality=100&f=auto)
- Stretch: estica o grip permitindo posicioná-lo em outra localização.
- Stretch Vertex: estica o grip permitindo posicioná-lo em outra localização, porém preserva o tamanho original do segmento.
- Add Vertex: permite acrescentar novos grips.
- Remove Vertex: permite remover grips existentes.
- Convert to Arc: transforma o segmento de linha selecionado em um arco.
- Convert to Line: transforma o arco em um segmento de linha reto.
![O que são esses Grips (quadradinhos azuis)? 11 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-22-1.webp?quality=100&f=auto)
![O que são esses Grips (quadradinhos azuis)? 12 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-23-1.webp?quality=100&f=auto)
![O que são esses Grips (quadradinhos azuis)? 13 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-24-1.webp?quality=100&f=auto)
ARCS
Objetos desenhados com a ferramenta arco exibem quatro grips onde o central é um grip convencional, os das extremidades que oferecem duas opções, sendo: Stretch e Lenghten, e o central oferece mais duas opções sendo Stretch e Radius.
![O que são esses Grips (quadradinhos azuis)? 14 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-08-1.webp?quality=100&f=auto)
- Stretch: estica o grip permitindo posicioná-lo em outra localização.
- Lenghten: estica o grip permitindo posicioná-lo em outra localização, porém preserva a curvatura original do arco.
- Radius: permite alterar o valor do raio, onde o valor inserido será acrescentado ao valor atual do raio.
![O que são esses Grips (quadradinhos azuis)? 15 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-25-1.webp?quality=100&f=auto)
ELLIPSE E ELLIPTCAL ARC
A elipse e o arco elíptico não tem grips multifuncionais, mas ainda é possível realizar edições com os grips que são exibidos. No arco elíptico o grip das extremidades tem o formato de uma seta e um caminho na cor cinza é exibido. Este grip em forma de seta já está configurado como Lenghten, ou seja, só permite a edição de maneira que a curvatura da elipse seja preservada.
![O que são esses Grips (quadradinhos azuis)? 16 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-09-1.webp?quality=100&f=auto)
HATCH
Quando criamos uma hachura, temos a opção de criá-la com a função Associative ativada ou não. Com o recurso Associative ativado caso a geometria seja alterada a hachura se adapta automaticamente. Já quando deixamos a função Associative desativada caso a geometria seja alterada é necessário editar a hachura manualmente.
![O que são esses Grips (quadradinhos azuis)? 17 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-10-1.webp?quality=100&f=auto)
Quando a função Associative está desligada, em todo o perímetro externo da hachura temos os mesmos grips multifuncionais disponíveis para uma polyline sendo Stretch, Add Vertex e Convert to Arc para os grips de extremidades, já os grips intermediários oferecem mais três opções sendo: Stretch Vertex, Add Vertex e Remove Vertex.
Porém temos o grip central que permite fazer edições rápidas da hachura aplicada dentro das opções: Stretch, Origin Point, Hatch Angle e Hatch Scale.
![O que são esses Grips (quadradinhos azuis)? 18 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-11-1.webp?quality=100&f=auto)
- Stretch: estica o grip permitindo posicioná-lo em outra localização.
- Add Vertex: permite acrescentar novos grips.
- Convert to arc: transforma o segmento de linha selecionado em um arco.
![O que são esses Grips (quadradinhos azuis)? 19 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-26-1.webp?quality=100&f=auto)
- Original Point: permite reposicionar o ponto de origem da Hachura.
- Hatch Angle: permite mudar a inclinação da hachura, podendo fazer isso de forma manual ou inserir o ângulo desejado.
- Hatch Scale: edita o tamanho da hachura, lembrando que o tamanho original é sempre 1 que corresponde a 100%. Se deseja duplicar o tamanho coloque 2 ou se deseja reduzir pela metade, coloque 0.5.
![O que são esses Grips (quadradinhos azuis)? 20 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-27-1.webp?quality=100&f=auto)
SPLINES
Objetos desenhados com a ferramenta Spline e Spline Fit devido sua flexibilidade não poderiam ficar sem a opção de grips multifuncionais. De acordo com o tipo de Spline são exibidos funções diferentes. No caso da Spline temos os grips de extremidade que tem as opções: Stretch Fit Point, Add Fit Point, Remove Fit Point e Tangent Direction.
![O que são esses Grips (quadradinhos azuis)? 21 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-12-1.webp?quality=100&f=auto)
Já a Spline Fit exibe praticamente os mesmos, com alguns recursos extras, sendo distribuídos de maneira similar, sendo que nas extremidades temos as opções: Stretch Vertex, Add Vertex e Remove Vertex. Já para os pontos intermediários são exibidas as mesmas opções e acrescentada a opção Refine Vertex.
![O que são esses Grips (quadradinhos azuis)? 22 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-13-1.webp?quality=100&f=auto)
- Stretch Fit Point: estica o grip permitindo posicioná-lo em outra localização.
- Add Fit Point: permite acrescentar novos grips.
- Remove Fit Point: permite remover gris existentes.
- Tangent Direction: Tangencia o grip selecionado em relação a uma linha reta imaginária.
![O que são esses Grips (quadradinhos azuis)? 23 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-28-1.webp?quality=100&f=auto)
- Stretch Vertex: estica o grip permitindo posicioná-lo em outra localização.
- Add Vertex: permite acrescentar novos grips.
- Remove Vertex: permite remover gris existentes.
- Refine Vertex: Neste modo os vértices estão distantes do objeto, com este recurso o vértice é substituído por dois vértices mais próximos do objeto.
![O que são esses Grips (quadradinhos azuis)? 24 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-29-1.webp?quality=100&f=auto)
DIMENSIONS (COTAS)
Sempre que pensamos em grips logo associamos ao desenho, porém as cotas também possuem grips multifuncionais, que nos abre outro leque de edição do seu projeto.
![O que são esses Grips (quadradinhos azuis)? 25 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-grips-14-1.webp?quality=100&f=auto)
Com estes grips é possível tanto editar o valor numérico da cota como incluir novas cotas associadas a dimensão existente.
- Stretch: permite reposicionar o texto em relação a cota.
- Move With Dim Line: permite reposicionar o texto em relação a cota movendo a linha de dimensão junto.
- Move Text Only: move apenas o texto, deixando a linha de dimensão em seu local original.
- Move With Leader: move o texto deixando a linha de dimensão em seu local original, porém insere uma linha auxiliar.
- Above Dim Line: posiciona o texto abaixo da linha de dimensão.
- Center Vertically: posiciona o texto centralizado na linha de dimensão.
- Reset Text Position: Posiciona o texto em sua posição original, conforme configuração do estilo de cota.
![O que são esses Grips (quadradinhos azuis)? 26 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-30-1.webp?quality=100&f=auto)
- Stretch: permite reposicionar a posição da cota.
- Continue Dimension: cria uma sequência de cotas à partir da dimensão existente, posicionando-as lado a lado.
- Baseline Dimension: cria uma sequência de cotas à partir da baseline da cota.
- Flip Arrow: inverte o sentido da cota.
![O que são esses Grips (quadradinhos azuis)? 27 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-31-1.webp?quality=100&f=auto)
MULTILEADERS (LINHAS DE CHAMADA)
As multileaders são linhas de chamada e também podem ser editadas à partir dos grips multifuncionais e assim como as cotas temos alguns recursos exclusivos.
- Stretch: permite reposicionar a chamada sem mover a seta.
- Lengthen Landing: permite reposicionar a linha de extensão da chamada.
- Add Leader: permite acrescentar quantas linhas de chamada achar necessário.
- Add Vertex: Adiciona uma chamada com seta.
- Remove Leader: Remover uma chamada com seta.
![O que são esses Grips (quadradinhos azuis)? 28 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-32-1.webp?quality=100&f=auto)
CENTERLINES
Este recurso é novidade do AutoCAD 2017 e também possui grips multifuncionais, permitindo ajustes rápidos, porém apenas a Certer Mark possui um grip multifuncional.
- Change Extensions Lenght: Altera o comprimento de todas extremidades de linha proporcionalmente.
![O que são esses Grips (quadradinhos azuis)? 29 o-que-são-snaps](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2017/02/o-que-sao-snaps-33-1.webp?quality=100&f=auto)
CONCLUSÃO
Os grips multifuncionais são excelentes ferramentas para agilizar o seu processo de trabalho onde foi possível ver uma parte (sim, existem mais, inclusive para edição 3D!) significativa dos seus diversos recursos. Então aproveite esta ferramenta para agilizar o seu dia a dia de trabalho!
