Parede cortina com colunas contínuas é uma solução para a modelagem de fachadas onde os perfis verticais precisam ser contínuos. Aprenda agora!
Apesar de extremamente versátil, a ferramenta parede cortina funciona de forma que a estrutura funciona como um “painel”, onde para cada vidro é composto por uma estrutura de perfis horizontais e verticais.
Não é que esta forma seja errada, mas dependendo do processo construtivo de uma parede cortina, podemos nos deparar com a necessidade de trabalhar com colunas passantes e travessas, onde os vidros serão fixados sobre esta estrutura.

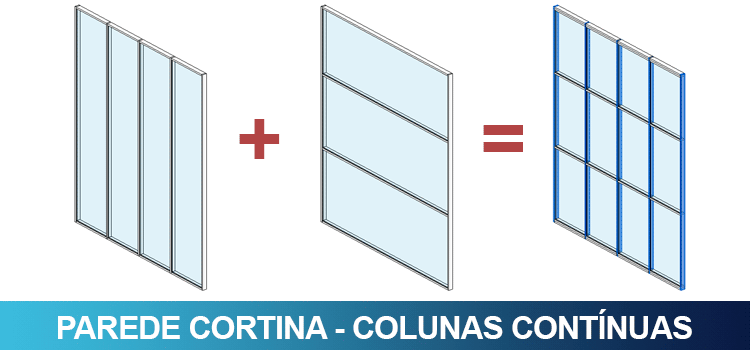

Felizmente a família de parede cortina é bem flexível, desta forma podemos contornar este problema. Para isso precisamos criar duas diferentes famílias de parede cortina, uma com os eixos verticais e outra com os eixos horizontais.
Parede cortina com colunas contínuas

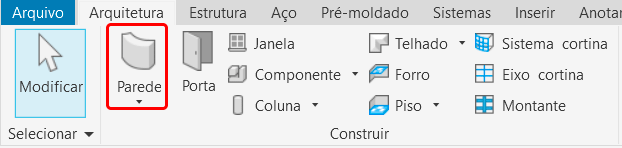

Para configurar uma família com colunas contínuas o primeiro passo é criar a família principal. Para isso vamos até a aba Arquitetura e no painel Construir clique em Parede.

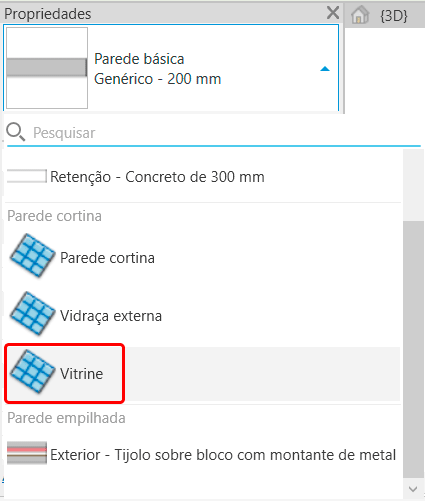

Na paleta Propriedades, role até o final e localize a família Vitrine.

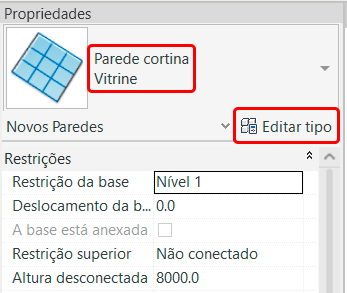

Selecionada a família Vitrine, ainda na paleta Propriedades clique em Editar tipo.

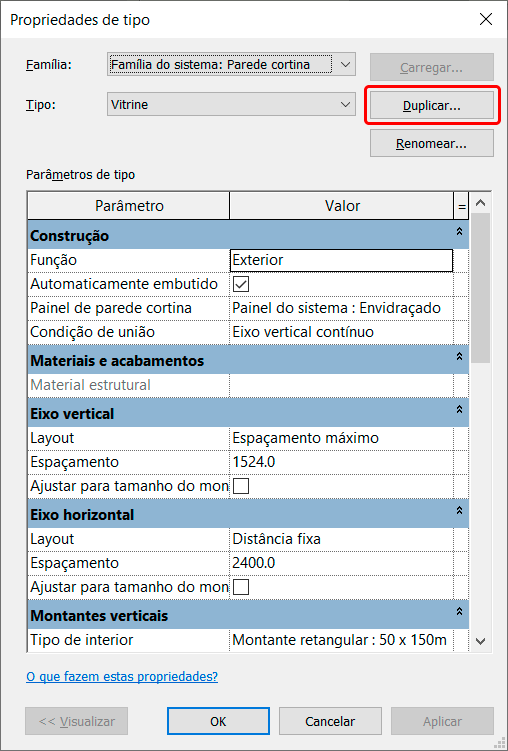

Em Propriedades de tipo clique no botão Duplicar.
Na janela Nome escolha um nome de sua preferência. Vou chamar a minha de Cortina eixos verticais.

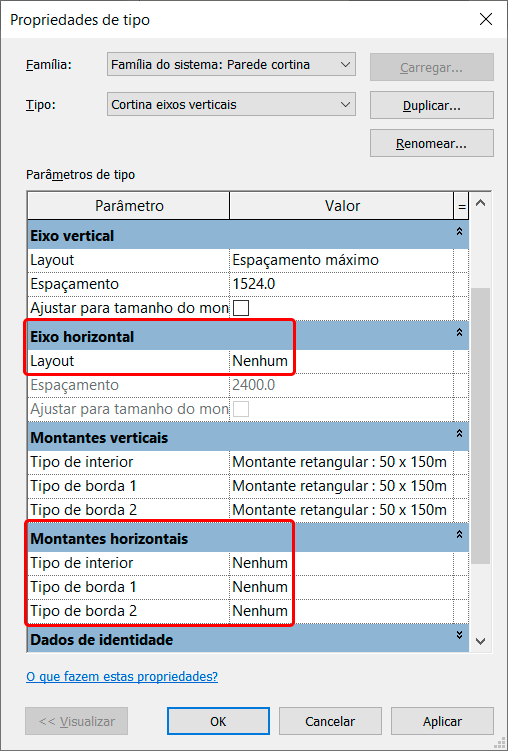

Agora vamos aos ajustes básicos. Como esta é a família principal, no campo Eixo horizontal altere Layout para Nenhum e no campo Montantes horizontais altere todos os campos para Nenhum.

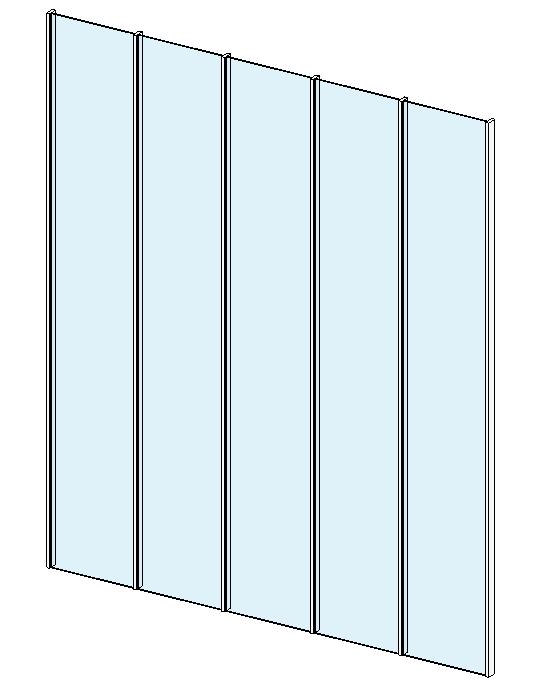

Clique em ok e crie um segmento de parede para testar e conferir o resultado.

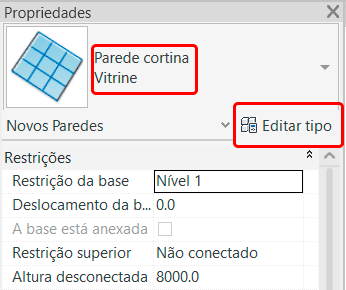

Agora vamos criar a família secundária. Ative novamente a ferramenta Parede e em Propriedades selecione novamente a família, por fim clique em Editar tipo.

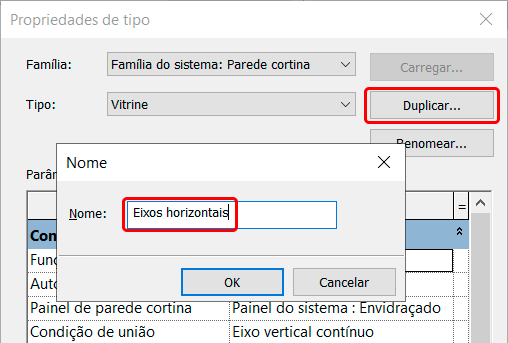

Na janela Propriedades de tipo clique em Duplicar. Esta família vai controlar os eixos horizontais, então vou colocar o nome eixos horizontais para facilitar sua identificação.

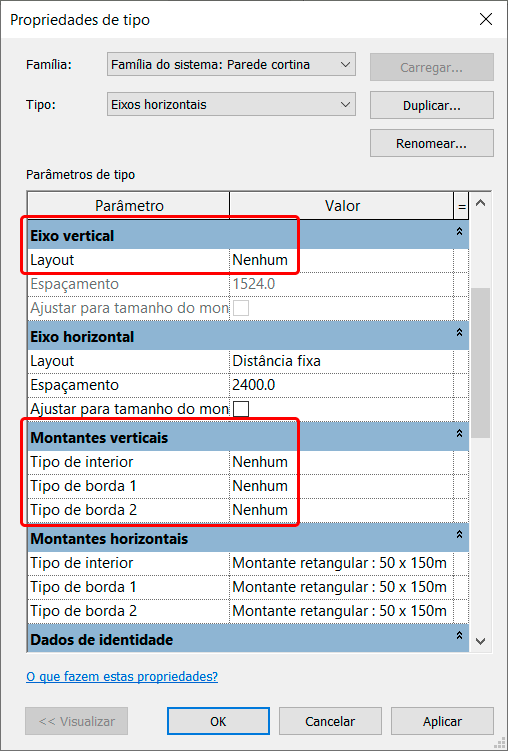

Agora vamos para os ajustes. Nesta família no campo Eixo vertical altere Layout para Nenhum e no campo Montantes verticais altere todos os campos para Nenhum. Perceba que fizemos exatamente o inverso da família principal
Clique em ok e crie um segmento de parede para testar e conferir o resultado.
Certo, mas como eu faço para “juntar” as duas famílias?

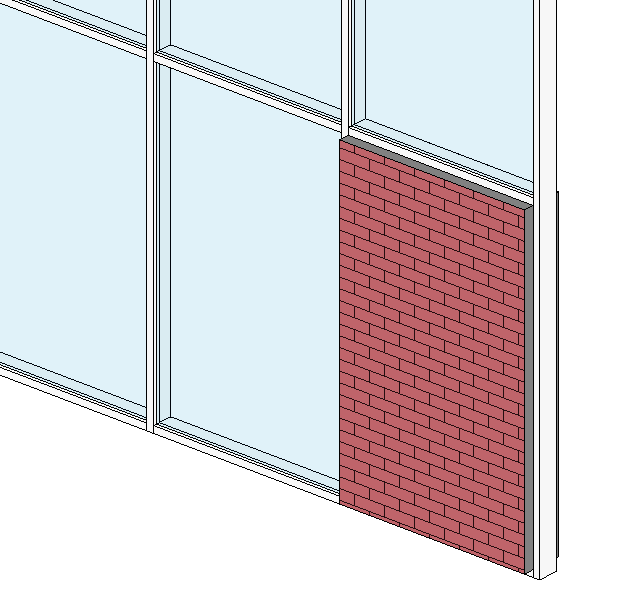

Antes é necessário entender um aspecto que temos em paredes cortinas. Os painéis da parede cortina não precisam ser necessariamente vidro. Podemos substituir um ou até mesmo todos os painéis por outro tipo de parede, por exemplo, uma parede de concreto.

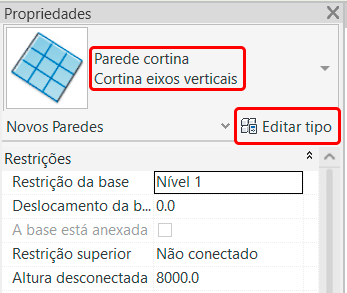

Desta forma o que vamos fazer é selecionar a parede Cortina eixos verticais e substituir o painel vidro pela parede cortina Eixos horizontais. Para isso ative a ferramenta parede e em Propriedades selecione a parede Cortina eixos verticais e clique em Editar tipo.

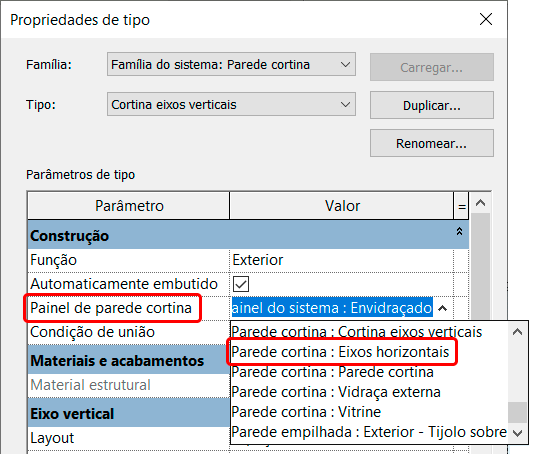

Na janela Propriedades de tipo, no campo Painel de parede cortina, localize a família Parede cortina: Eixos horizontais.

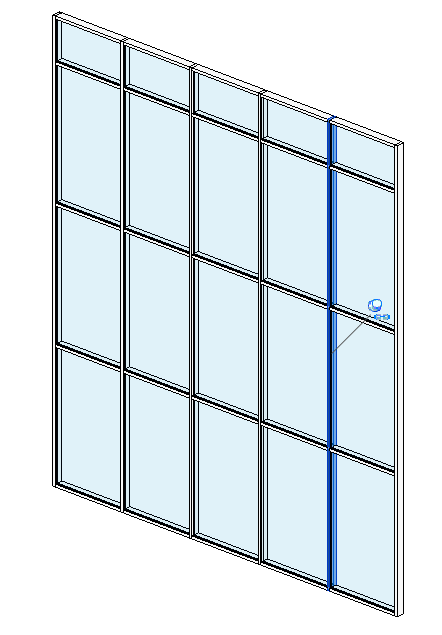

Em seguida pode clicar em ok. Agora sua parede cortina tem os eixos horizontais e verticais, porém com os eixos verticais contínuos.
Para conferir o resultado criei uma parede com 6,00 x 7,00, na qual vou extrair os quantitativos.
Aqui vou fazer uma tabela de quantitativos de forma rápida, caso não saiba como extrair quantitativos no Revit, vou deixar alguns links que podem ajudar:
TABELA DE QUANTIDADES NO REVIT
FORMATAÇÃO DE TABELAS NO REVIT
Para extrair os quantitativos selecione a categoria Montantes de parede cortina.

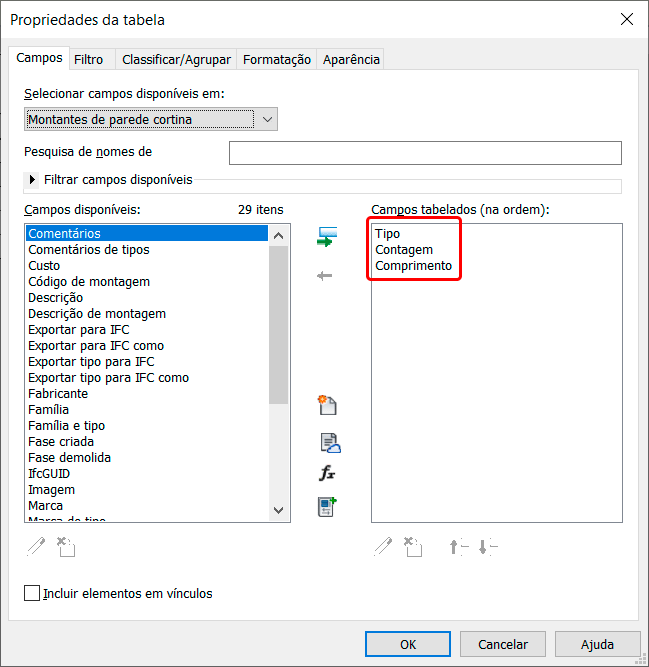

Em Propriedades de tabela eu selecionei campos simples, apenas Tipo, contagem e comprimento.

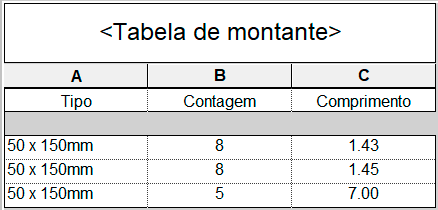

Com isso temos uma tabela de quantitativos onde podemos conferir que as colunas foram contabilizadas de forma contínua, que é exatamente o que precisamos.
Conclusão
Parede cortina com colunas contínuas é uma necessidade muito comum em diversos projetos e a solução é relativamente simples, onde basta personalizar a família de forma correta.
