Criar paredes irregulares no Revit pode se mostrar um desafio, mas existem algumas soluções possíveis. Aprenda agora!
A ferramenta parede é um dos mais versáteis recursos que temos no Revit, porém quando saímos da “zona de conforto” das paredes retas e perfeitamente alinhadas começamos a encontrar alguns desafios.
Mas porque vou querer uma parede irregular?
Depende muito do contexto do seu projeto. Pode ser tanto por uma questão estética ou mesmo uma característica da edificação que precisa ser reproduzida de forma exata, situação muito comum em projetos de patrimônio histórico.
Vamos conhecer algumas situações e suas respectivas soluções.
Parede inclinada no Revit

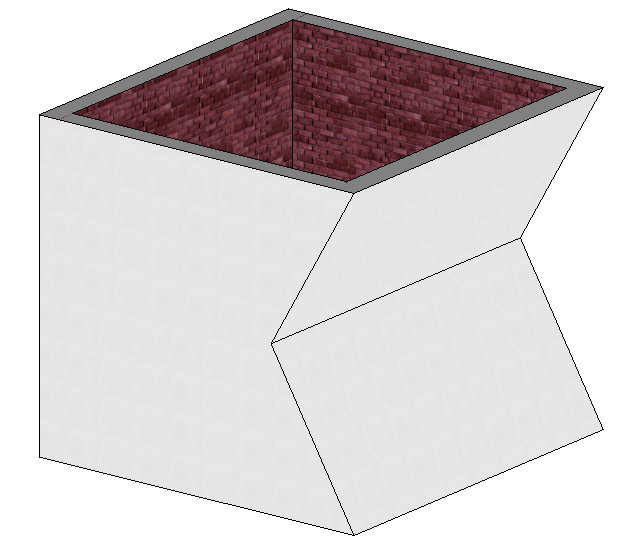

A configuração padrão de uma parede no Revit é que ela seja criada perfeitamente perpendicular ao piso, porém, a partir da versão Revit 2021, temos a disposição na paleta de Propriedades a opção Seção transversal, onde podemos escolher a opção Inclinada.

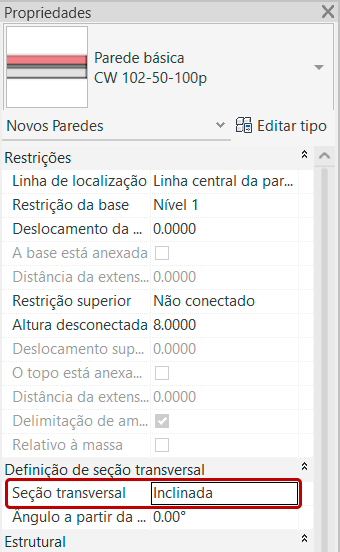

Ao selecionar em Seção transversal a opção Inclinada, um novo campo é adicionado, a Ângulo a partir da vertical, onde podemos definir o valor da inclinação em graus.
Vou inserir um valor de 30° e criar uma parede. Observe que o valor é considerado a partir da posição perpendicular da parede e não em relação ao nível do piso. Outro detalhe é que apesar da inclinação, a face inferior e superior das paredes permanecem na horizontal.

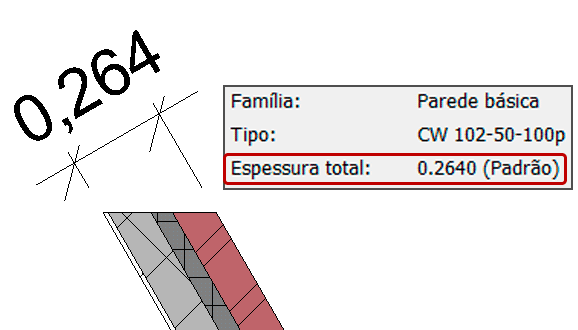

Outro ponto importante é que apesar da inclinação a parede não sofre variação em sua espessura.
Caso precise “inverter” a inclinação o campo aceita valores negativos.

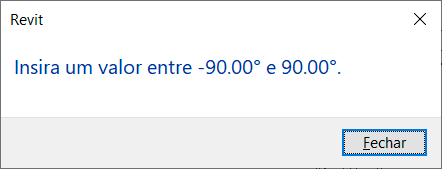

Apesar de óbvio, acho importante deixar claro que temos um limite de inclinação onde os valores tem que ser entre -90° e 90°. Caso exceda essa esses valores será exibida uma mensagem de erro.
Em resumo, um recurso muito simples que oferece grande flexibilidade para a criação de construções mais complexas.
Parede cônica no Revit

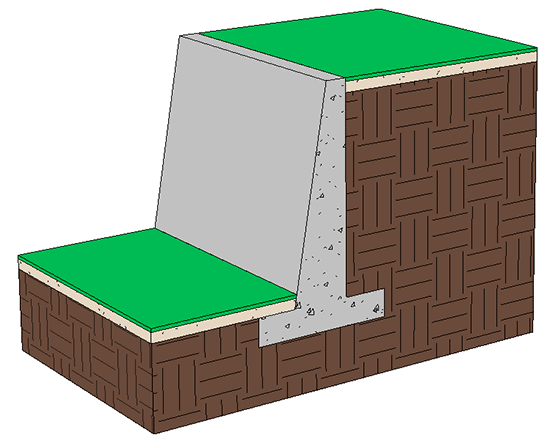

Quando falamos de paredes com conicidade a primeira coisa que provavelmente você acaba pensando é em um muro de arrimo.
Este tipo de parede era um problema que o Revit resolveu a partir da versão 2022, onde podemos definir a conicidade de uma parede, porém é importante entender que este é um recurso de instância.
Como assim?
Isso quer dizer que você precisa inserir a parede no projeto e definir sua conicidade manualmente, parede por parede. Mas isso não chega ser necessariamente um problema.

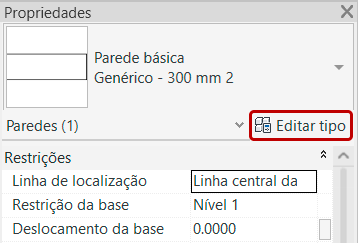

Para que você possa definir a conicidade de uma parede é necessário habilitar este recurso é necessário selecionar a parede e na paleta Propriedades clicar em Editar tipo.

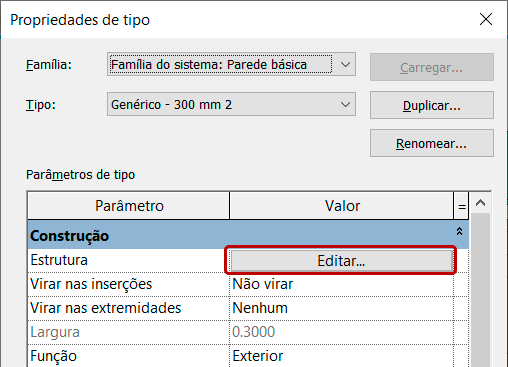

Na janela Propriedades de tipo localize o campo Estrutura e clique em Editar.

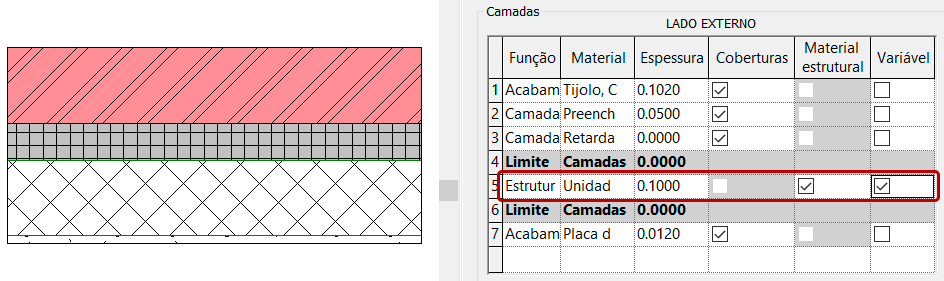

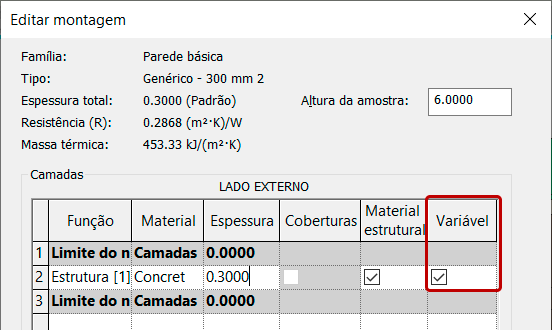

Na janela Editar montagem você vai notar que temos uma coluna chamada Variável.
Esta coluna permite definir qual das camadas (precisa ser uma única camada) será variável, ou seja, permitirá alterar a sua conicidade. Vou usar uma parede com várias camadas como exemplo.

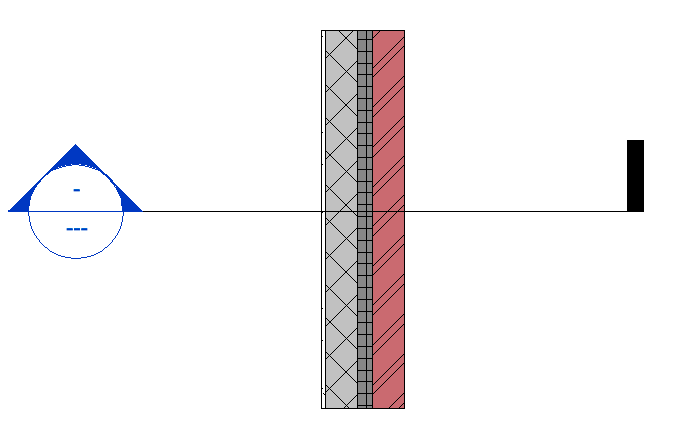

Pode clicar em Ok para todas as janelas. Insira uma parede no seu projeto, faça um corte e altere para a vista do corte que você criou.

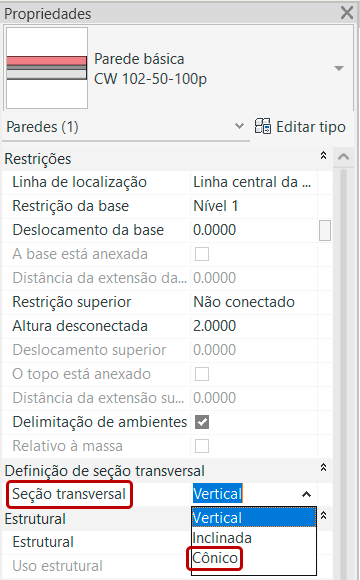

Na vista em corte, selecione a parede e na paleta de Propriedades localize o campo Definição da seção transversal e altere para Cônico.

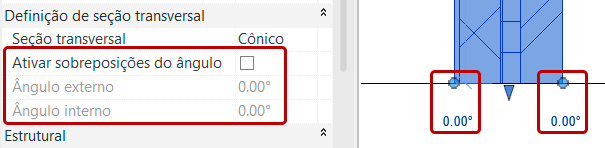

Observe que quando mudamos para a opção Cônico na parte inferior da parede temos duas alças redondas e no campo Seção transversal cônico temos algumas opções disponíveis.
Um aspecto importante é que quando fizemos a edição da parede marcando ela como Variável ela ainda não permite ativar sua conicidade. É necessário marcar o campo Ativar sobreposições de ângulo, onde teremos dois campos disponíveis: Ângulo externo e Ângulo interno.

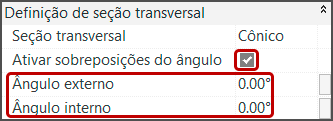

Observe que o sistema de controle de conicidade da parede se baseia em angulação, que pode ser externa ou interna.

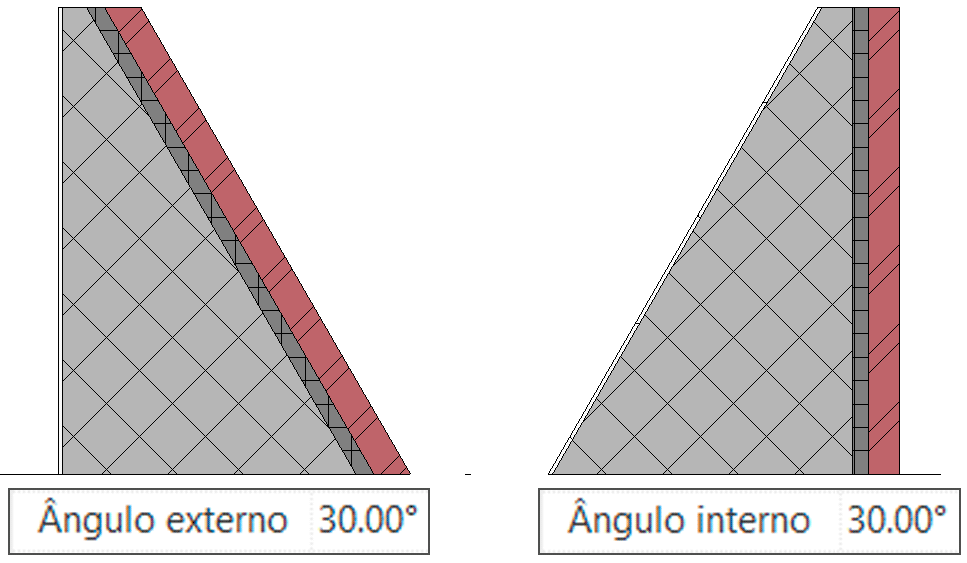

Para facilitar o entendimento da diferença entre as opções interna e externa, vou fazer dois exemplos diferentes, um com cada uma das inclinações com 30°.
Observe que a camada que escolhemos é a única que fica “cônica” as demais permanecem com suas respectivas espessuras.
Na opção “Ângulo externo” as camadas externas a camada cônica acompanham a inclinação. Já na opção “Ângulo interno” são as camadas internas que acompanham a inclinação.

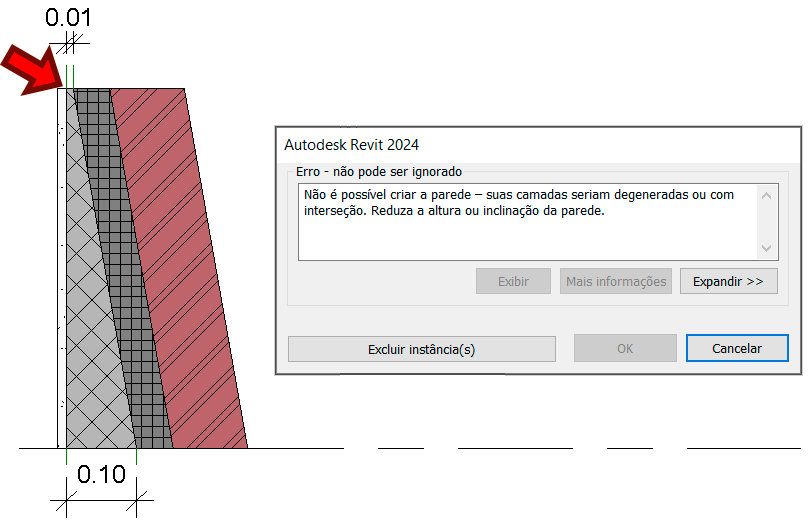

Um aspecto importante é que o fato do controle ser realizado através de valores de ângulo, caso a parede tenha sua altura modificada a largura da base da parede é alterada.
Mas e se eu tiver uma dimensão fixa na base?
Simples, você pode usar as alças que aparecem na parte inferior da parede quando ela é selecionada. Vou criar um plano de referência a 1,20m de distância da face externa da parede e com auxílio da alça interna vou mover até que a base da parede fique exatamente com 1,20m.
Mas e se eu quiser que a inclinação seja na parte superior da parede?

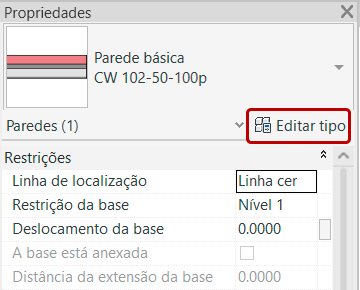

É possível fazer isso, basta selecione a parede e na paleta Propriedades clique em Editar tipo.

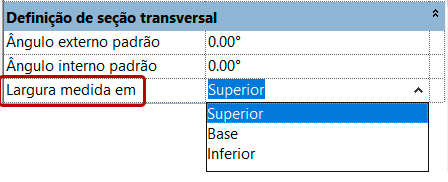

Em Propriedades de tipo, localize o campo Definição de seção transversal, onde temos o campo Largura medida em, onde temos as opções Superior, Base e Inferior.

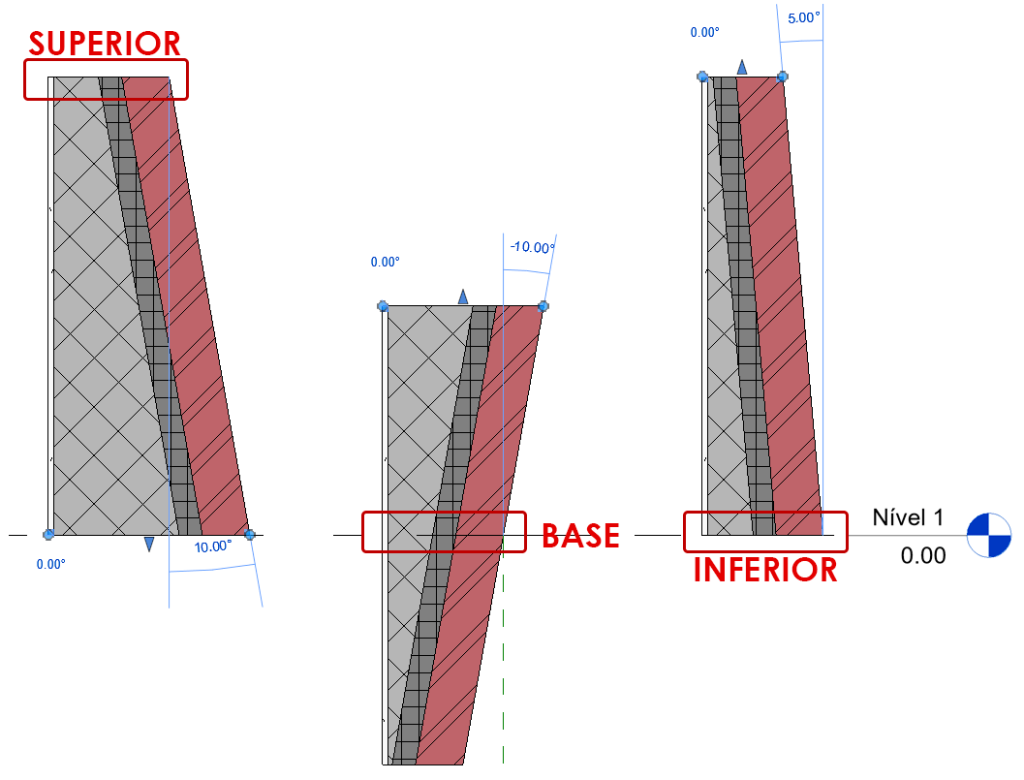

Vamos entender o que cada opção faz:
- Superior: Preserva a largura do topo e a conicidade é realizada na base da parede.
- Base: Preserva a largura da parede no Nível atual e a conicidade é realizada no topo da parede.
- Inferior: Preserva a largura da base e a conicidade é realizada no topo da parede.
A opção mais versátil é a Superior, pois nas opções Base e Inferior precisamos tomar cuidado para que a camada Variável não fique fina demais ou o Revit exibirá um alerta de erro.
Percebemos aqui que com poucos cliques já é possível definir a conicidade de uma parede.
Paredes com diferentes alturas no Revit
Uma situação muito comum em qualquer projeto é a necessidade de deixar uma parede com diferentes alturas, situação que pode ser resolvida utilizando a ferramenta Anexar Topo/Base, disponível ao selecionar parede na aba Modificar | Paredes.
Entenda que este recurso exige que a parede seja anexada a algo, como por exemplo, um telhado. Desta forma, basta clicar em Anexar topo/base e clicar no telhado que a parede imediatamente fica alinhada a sua inclinação.
O interessante desta opção é que a parede passou a ter um vínculo com o telhado de forma que se o telhado tiver sua inclinação alterada a parede vai acompanhar automaticamente.
A desvantagem é que caso o telhado seja excluído a parede perde a inclinação. Porém, podemos usar um plano de referência, que acaba sendo muito mais prático, uma vez que ele não vai aparecer na impressão.
Não sabe trabalhar com planos de referência? Vou deixar o link para um artigo completo logo abaixo:

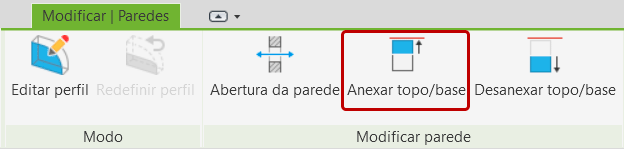

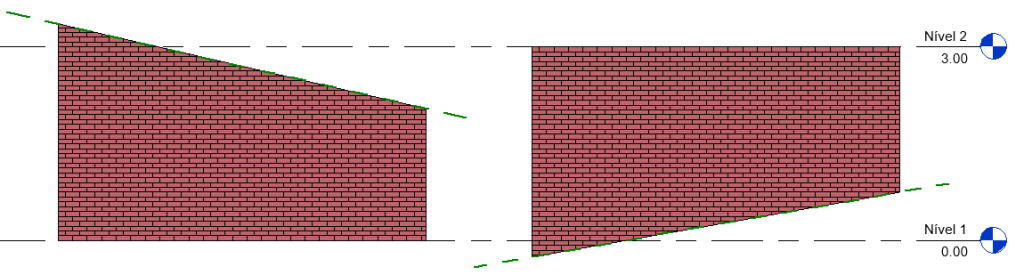

Perceba que o nome da ferramenta é Anexar Topo/BASE, ou seja, podemos afetar tanto a inclinação do topo como a da base também.

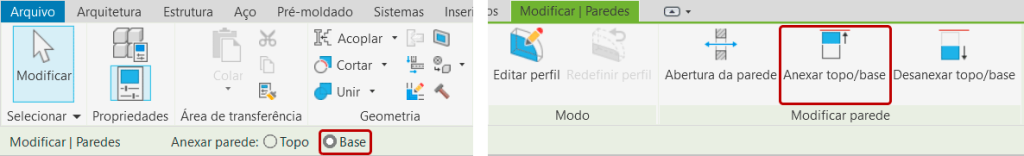

Porém é necessário que quando você quiser anexar a Base, na Faixa de opções você altere a opção Anexar parede para Base.

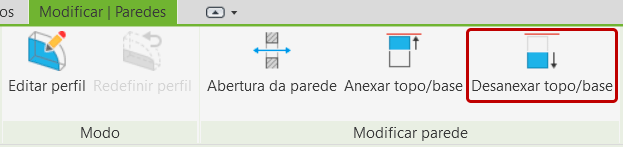

Para desativar esta opção basta selecionar a parede e na aba Modificar | Paredes e clique em Desanexar topo/base. Em seguida clique no plano de referência que a parede volta a ficar reta.
Importante lembrar que só é possível anexar o topo ou a base da parede a um único elemento, mas para ajustes de inclinação da base ou do topo de uma parede este recurso é mais do que suficiente.
Paredes irregulares ou com recortes no Revit
Alguns tipos de paredes tem características complexas como formatos irregulares ou aberturas fora do convencional, para estes casos podemos recorrer a ferramenta de Editar perfil, que pode ser acessada ao selecionar a parede e ir na aba Modificar | Parede.

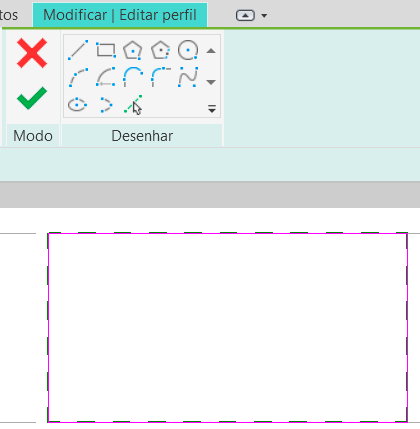

Quando editamos o perfil de uma parede o Revit ativa o modo croqui, onde podemos acessar as linhas que compõem uma parede. Observe também que a aba Modificar | Editar perfil é ativada exibindo as ferramentas de desenho.

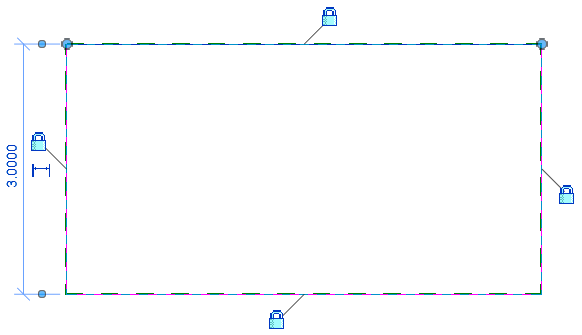

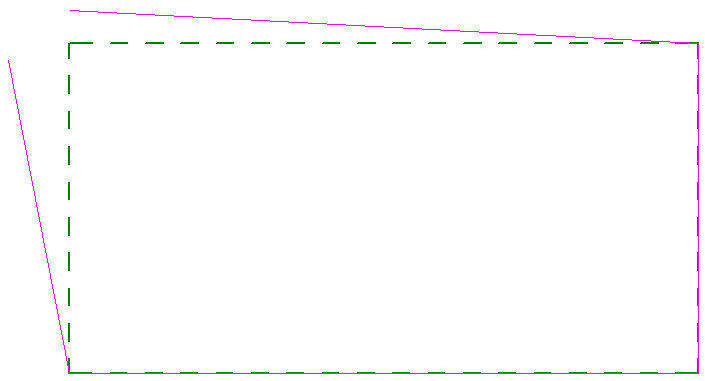

Antes de fazer qualquer alteração é fundamental entender a estrutura da parede. Observe que temos linhas de perfil na cor magenta, porém embaixo dessas linhas temos linhas tracejadas em verde.
Essas linhas verdes são a estrutura da parede, então por mais que você redesenhe o formato da parede, as informações de largura e altura da parede são controladas por estas linhas verdes.
As linhas originais da parede (em magenta) estão fixadas com cadeados, então para removê-las é necessário remover o cadeado para alterar ou deletar a linha.
Entendido isso você pode fazer o desenho que você quiser, contando que você faça um perímetro fechado. Vou fazer um formato mais orgânico para a linha superior da parede. Observe que mesmo com um desenho irregular temos um perímetro perfeitamente fechado.

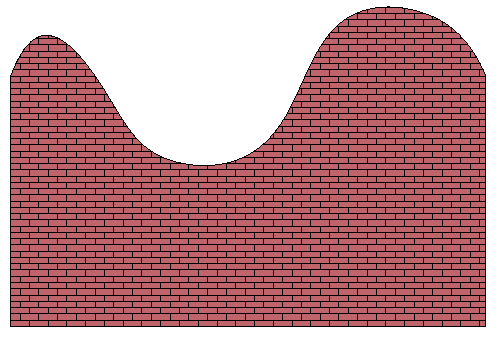

Ao finalizar temos uma parede obedecendo o formato desenhado.
O interessante deste recurso é a possibilidade de se fazer aberturas na parede. O processo é o mesmo, obedecendo a regra de se fazer sempre perímetros fechados.

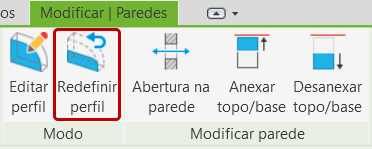

Caso não tenha gostado do resultado é só selecionar a parede e na aba Modificar | Parede clicar em Redefinir perfil que todas as alterações são removidas.
Se quiser saber mais sobre como trabalhar com edição de perfis em paredes, fiz um artigo completo sobre ele, vou deixar o link do artigo logo abaixo:
Paredes complexas no Revit

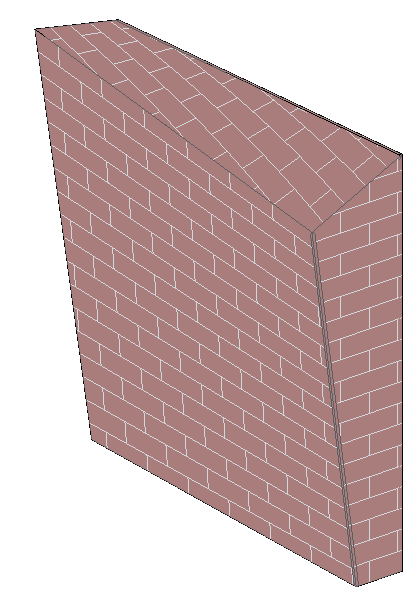

Algumas paredes são muito complexas ou com múltiplas irregularidades, de forma que a solução é criar as paredes a partir de uma modelagem por massa no local.
Ah, isso parece complicado…
Na verdade não, a ferramenta massa é um dos recursos mais versáteis que o Revit nos oferece no aspecto de modelagem. Aqui vou explicar de forma resumida, mas se quiser saber como trabalhar com massa no Revit vou deixar um link para um artigo completo sobre a ferramenta.

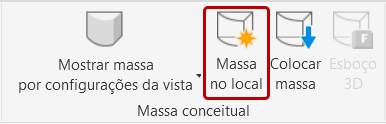

Para acessar a ferramenta Massa vá até a aba Massa e terreno e na aba Massa conceitual clique em Massa no local.

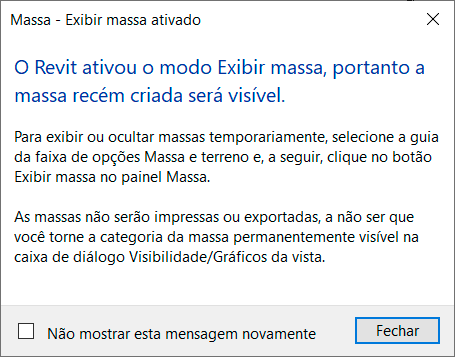

O Revit vai exibir uma mensagem informando que ativou o modo Exibir massa, que por padrão fica desligado. Pode clicar em Fechar.

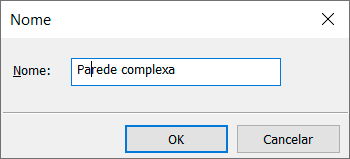

Também será necessário definir um nome para a massa que será criada. Escolha um nome adequado e clique em ok.
Observe que o Revit vai mudar a interface de ferramentas, onde agora temos a aba Criar, que nos dá acesso a um conjunto de ferramentas de desenho.

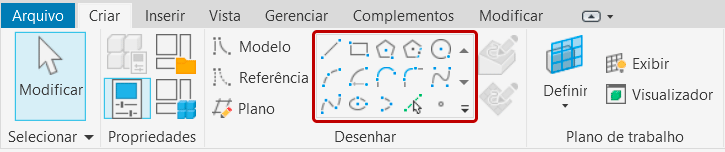

O conceito aqui é simples, você precisa criar uma geometria 2D e a partir dela criamos uma forma 3D. Para exemplificar vou criar um retângulo que servirá como base para a criação da parede. Se necessário use a tecla tab para selecionar as linhas e ajudar suas dimensões.

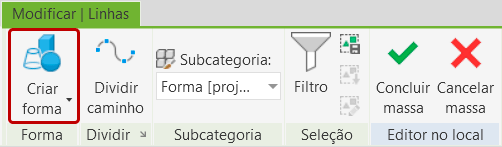

Selecione a geometria 2D que você criou e na aba Modificar | Linhas localize o painel Forma e clique em Criar forma.
Ao clicar em Criar forma a geometria é convertida em um Sólido 3D, de forma a face superior esta selecionada e temos uma “alça” que exibe 3 eixos de edição.
O segredo da edição da forma da parede está nesta “alça de edição”. Perceba que temos os eixos X, Y e Z bem destacados, de forma que podemos selecionar qualquer um desses eixos para fazer a edição da face selecionada.

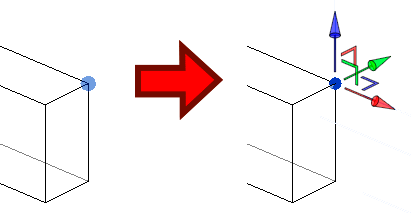

Outro aspecto importante é que este recurso não se limita as faces. É possível selecionar os vértices da geometria. Pare o mouse sobre qualquer quina que uma “bola azul” será exibida. Ao clicar sobre ela a alça de edição é exibida.
E não menos importante a aresta também é selecionável, o que permite uma modelagem completa para a nossa parede. “Repuxei” a massa para fazer uma parede o mais irregular possível apenas para mostrar a flexibilidade que temos.
Finalizado o formato da massa você pode ir até a aba Modificar e no painel Editor no local clicar em finalizar para concluir.
Observe que voltamos para a área de trabalho com a nossa massa criada, agora podemos trabalhar na criação da nossa parede complexa. Para isso vá até a aba Massa e terreno e no painel Modelo por face clique em Parede.
O funcionamento desta ferramenta é muito simples, basta clicar em uma das faces da Massa para que ela seja convertida em parede, porém isso também pode se mostrar um problema.
Como assim?
Apenas a face selecionada é convertida em parede, de forma que o formato da parede ignora as demais faces. Outro aspecto é que, por exemplo, sua massa tiver 40cm de espessura e você usar uma parede com 15cm de espessura, o que prevalece são os 15cm da parede.
Uma gambiarra alternativa, seria criar uma parede muito fina e fazer uma “casca” nessa massa. Assim seria possível criar pelo menos a parte externa da parede. Fiz um teste com uma parede com 1cm de espessura e foi possível fechar todas as faces.
Claro que neste caso eu estou com uma parede extremamente irregular, mas em paredes complexas mais “convencionais” este tipo de problema é reduzido ou nulo.

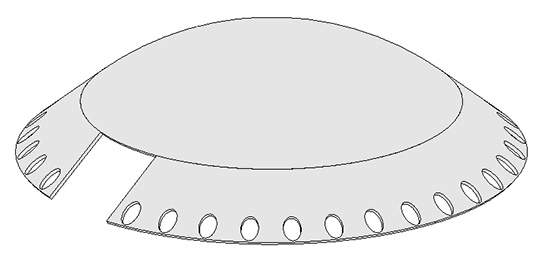

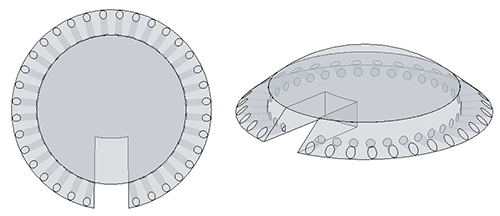

Uma situação de aplicação seria para reproduzir o pavilhão Lucas Nogueira Garcez, conhecido como a OCA do parque Ibirapuera, projetado em 1951 pelo Oscar Niemeyer.
Para isso eu criei duas massas como base, uma “meia-esfera para o topo e um cone cortado para a base.
Em seguida, para fazer as aberturas das janelas e do portão principal criei uma série de vazios, que deu aquele aspecto de “nave alienígena”.
Perceba que a forma geral do prédio é sólida e que os vazios não atravessam a geometria, pois me preocupei apenas com a “casca” que é a parte que será convertida em paredes. Criada a geometria de massa basta usar a ferramenta Parede por massa para criar as paredes da edificação.
O que eu faço com a massa depois? Posso excluir?
Particularmente eu prefiro ocultar, pois caso precise dela é só reexibir e fazer algum ajuste se necessário. Finalizada a edição temos nossa parede “esférica”.
Com isso percebemos que basta um pouco de criatividade e a ferramenta correta e podemos criar qualquer tipo de parede.
Conclusão
Paredes complexas são um desafio para qualquer profissional, por isso é fundamental conhecer as principais ferramentas e técnicas de criação de paredes no Revit.
Tem alguma dúvida sobre como criar paredes complexas ou alguma outra sugestão? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
