Perfil de corte no Revit é uma ferramenta que altera a forma como elementos cortados são exibidos em uma vista, que apesar de muito prática, exige uma série de cuidados. Aprenda agora!
Na etapa de detalhamento no Revit, é comum que alguns elementos não sejam representados na forma que gostaríamos, de forma que fazer alterações nas famílias pode ser inviável ou mesmo muito trabalho.
![Perfil de corte - Revit 2 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-02.png?quality=100&f=auto)
Nestes casos, podemos recorrer a ferramenta Perfil de corte, que permite alterar a forma como os elementos são exibidos em uma vista em corte, porém apesar de sua versatilidade, temos que tomar uma série de cuidados importantes!
Perfil de corte
Acredito que o ponto mais importante que você precisa ter em mente é que estamos falando de uma ferramenta 2D, ou seja, as alterações gráficas que ela permite realizar são exclusivas da vista em que ela foi criada.

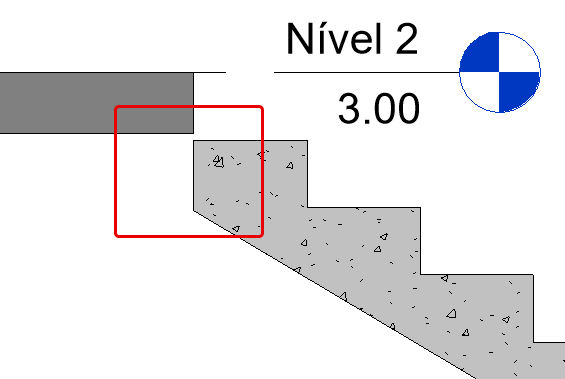

Isso é muito importante, pois essas alterações são puramente gráficas, não alterando a geometria e principalmente quantitativos, então tome muito cuidado com o seu uso. Claro que isso será mais fácil de entender com um exemplo, neste caso, uma escada.
![Perfil de corte - Revit 3 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-04.png?quality=100&f=auto)

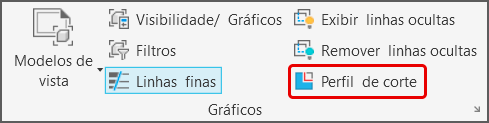

A ferramenta Perfil de corte está disponível na aba Vista, dentro do painel Gráficos.
![Perfil de corte - Revit 4 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-03.png?quality=100&f=auto)
Após ativar a ferramenta Perfil de corte, clique sobre o elemento que será editado, no caso a escada. Observe que o Revit irá entrar no modo de edição, onde na aba Modificar | Criar croqui do perfil de corte.
![Perfil de corte - Revit 5 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-05.png?quality=100&f=auto)

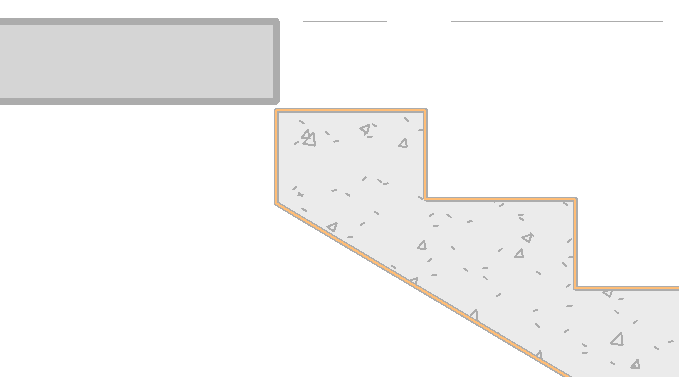

Aqui temos acesso as ferramentas de desenho para realizar as alterações que precisamos. Outro elemento que precisamos observar é que o objeto selecionado, no caso a escada, ficou com as suas linhas de contorno na cor laranja.
![Perfil de corte - Revit 6 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-06.png?quality=100&f=auto)
Agora vamos fazer as alterações. No meu caso eu quero que a escada se conecte com o
piso, então vou criar as linhas para complementar o trecho que falta.
![Perfil de corte - Revit 7 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-07.webp?quality=100&f=auto)
Perceba que ao desenhar o trecho que desejo complementar o mesmo não deve ser fechado, ou seja, você deve desenhar apenas o que “falta” sem a necessidade de redesenhar linhas existentes.
Após concluir o desenho vá até a aba Modificar | Criar croqui do perfil de corte e clique para finalizar.
![Perfil de corte - Revit 8 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-08.png?quality=100&f=auto)

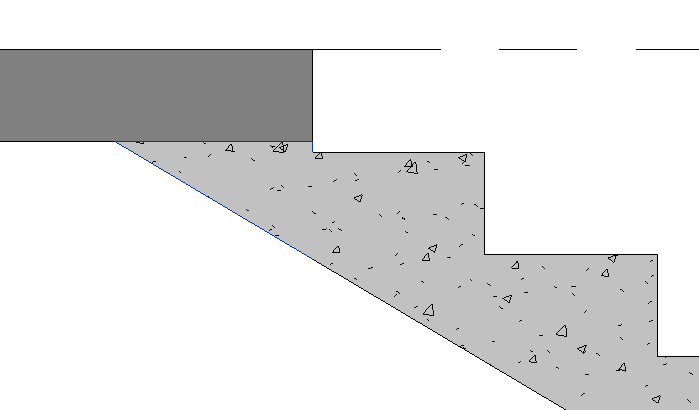

Pronto! Com isso temos o resultado desejado!
![Perfil de corte - Revit 9 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-09.png?quality=100&f=auto)

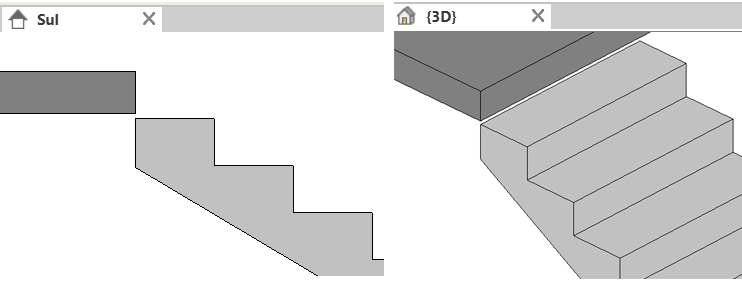

Agora, alguns pontos importantes. Esta alteração só será visível na vista atual. Nas demais vistas a escada continua não se conectando ao piso. Isso vale tanto para outras vistas 2D como para vistas 3D.
![Perfil de corte - Revit 10 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-10.png?quality=100&f=auto)
Ou seja, a ferramenta Perfil de corte é um recurso “estético”, permitindo uma melhor visualização, mas não necessariamente resolvendo o problema. No caso da escada fiz uma publicação explicando como fazer o ajuste da escada corretamente. Vou deixar o link logo abaixo:
ENCONTRO ESCADA COM PISO (LAJE)
Se quiser fazer alguma alteração no Perfil de corte basta selecionar para que a aba Modificar | Perfil de corte seja exibida. em seguida basta clicar na opção Editar croqui.
![Perfil de corte - Revit 11 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-11.png?quality=100&f=auto)
Um aspecto interessante desta ferramenta é que em paredes ela trata cada camada como um elemento independente, o que amplia o leque de possibilidades. Vou usar como exemplo o encontro entre o forro de gesso e uma parede.

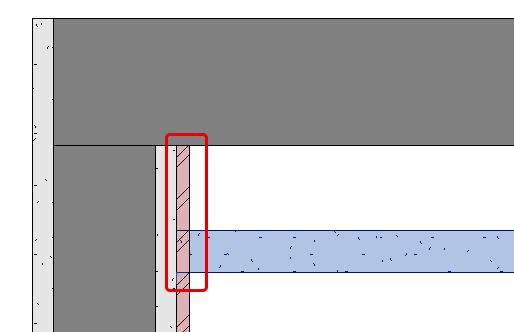

Observe que que além do forro de gesso estar entrando na parede temos a camada de acabamento interna da parede que vai até a laje, onde o correto seria acabar na altura do forro de gesso.
![Perfil de corte - Revit 12 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-12.png?quality=100&f=auto)

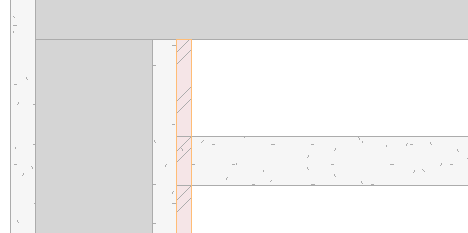

Aqui podemos usar a ferramenta Perfil de corte de uma forma diferente. Ative a ferramenta perfil de corte e clique sobre a camada de acabamento da parede. Observe que apenas a camada de acabamento da parede ficará com os contornos em laranja.
![Perfil de corte - Revit 13 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-13.png?quality=100&f=auto)

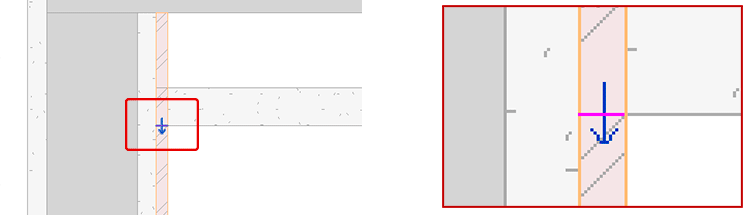

Aqui o objetivo é remover um trecho da camada, para isso desenhe uma linha horizontal na face inferior do forro, preenchendo apenas a camada de acabamento. Observe que sobre a linha será exibida uma pequena seta azul.
![Perfil de corte - Revit 14 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-14.png?quality=100&f=auto)
A direção da seta indica o trecho que permanece no desenho. Caso necessário clique sobre a seta para inverter o sentido. No meu caso esta correto e eu vou finalizar a ferramenta confirmando o comando indo em Modificar | Criar croqui do perfil de corte.
![Perfil de corte - Revit 8 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-08.png?quality=100&f=auto)
Observe que apenas o trecho superior foi removido, exibindo o acabamento da parede de forma correta.
![Perfil de corte - Revit 16 perfil-de-corte](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2024/04/perfil-de-corte-15.png?quality=100&f=auto)
Aqui é o mesmo caso da escada. Apenas nesta vista o acabamento da parede finaliza embaixo do forro, nas demais vistas o problema permanece. Outro ponto a se tomar cuidado são os quantitativos.
O Revit vai contabilizar este acabamento de parede indo até a laje, de forma que isso pode gerar problemas posteriores, então tome cuidado!
Conclusão
A ferramenta Perfil de corte é simples e versátil, porém se trata de um recurso 2D, que não afeta a geometria do seu projeto, desta forma recomendo que use com muita cautela este recurso!
