Converter família local em carregável

Converter família local em uma família carregável é um problema que você ainda vai passar por ele então antes que aconteça já aprenda a resolver de uma vez!

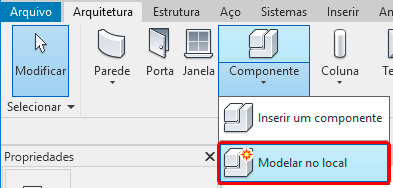

O Revit oferece diversos recursos para você criar suas famílias e um deles é a Modelar no local, que está disponível na aba Arquitetura, no painel Construir.

converter-família-local-em-componente

Este recurso permite que ao invés de você ser direcionado para um novo arquivo de criação de famílias você possa criar sua família diretamente no seu projeto, o que acaba sendo muito vantajoso em diversos casos, principalmente quando a família tem uma relação direta com os elementos do seu projeto.

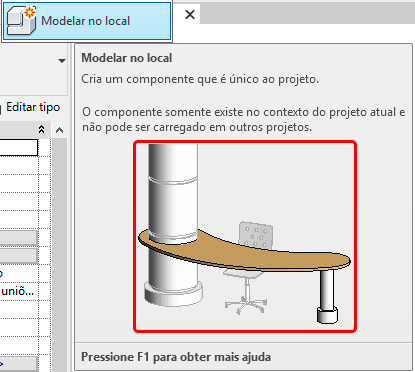

Se você parar o mouse sobre a ferramenta Modelar no local vai ver que o exemplo que aparece já deixa isso bem claro, já que seria complicado modelar uma mesa como essa em outro arquivo fora do seu projeto.

converter-família-local-em-componente

Antes de iniciarmos é importante que você saiba a diferença entre os tipos de famílias possíveis de serem utilizadas dentro do Revit. Em resumo temos três tipos sendo:

  • Famílias de sistema;
  • Famílias carregáveis;
  • Famílias no local;

Quer aprender mais sobre famílias? Veja esta publicação que fiz explicando em detalhes a diferença entre elas. Basta clicar no link abaixo:

REVIT – QUE SÃO FAMÍLIAS?

Agora que você já sabe o que é uma família vamos aprender como transformar uma família no local em uma família carregável.

CONVERTER FAMÍLIA LOCAL EM FAMÍLIA CARREGÁVEL

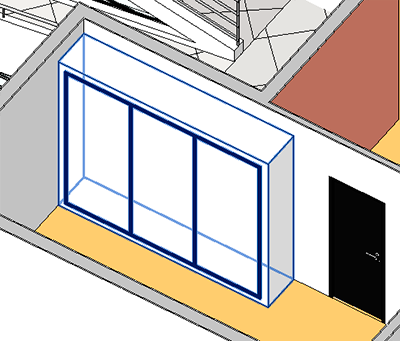

Como exemplo vou usar um guarda-roupa simples que modelei exclusivamente para esta publicação.

converter-família-local-em-componente

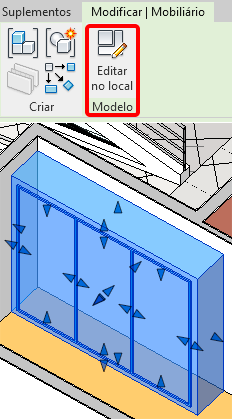

Para realizar a conversão é necessário que você selecione a família e na aba Modificar clique na opção Editar no local.

converter-família-local-em-componente

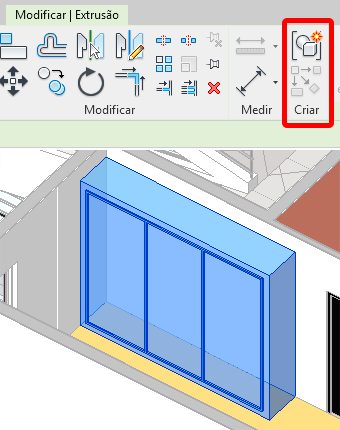

Observe que agora você está no modo de Edição/Criação de família, mas no nosso caso vamos usar um gambiarra macete que é criar um grupo com as geometrias que compõe a família local. Para isso selecione todos objetos e na aba Modificar, ir ao painel Criar e escolher a opção Grupo.

converter-família-local-em-componente

Será exibida a janela Criar grupo de modelos, onde você deve escolher um nome. Eu particularmente recomendo que de o nome que a família carregável terá, então vou chamar guarda-roupa-casal.

Nunca trabalhou com grupos no Revit? Fiz uma publicação mostrando as vantagens desta ferramenta. Se quiser aprender mais acesse o link abaixo:

CRIAR GRUPOS NO REVIT

Ao finalizar a criação do grupo, pode clicar em Ok.

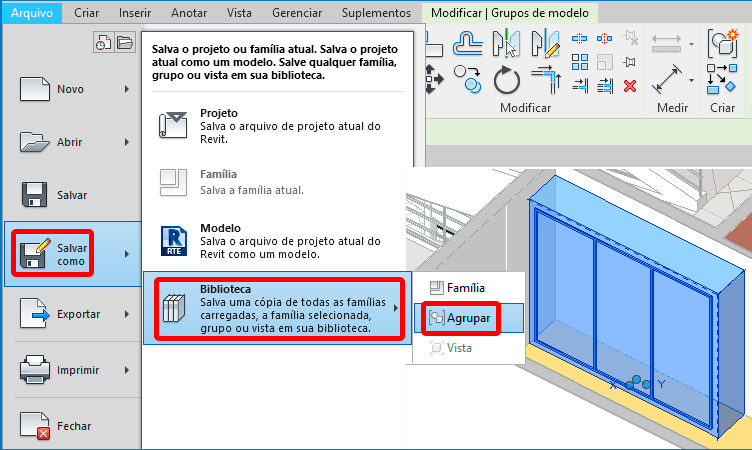

Deixe o grupo selecionado e vá até a aba Arquivo, selecionar a opção Salvar como e no campo Biblioteca escolha a opção Agrupar.

converter-família-local-em-componente

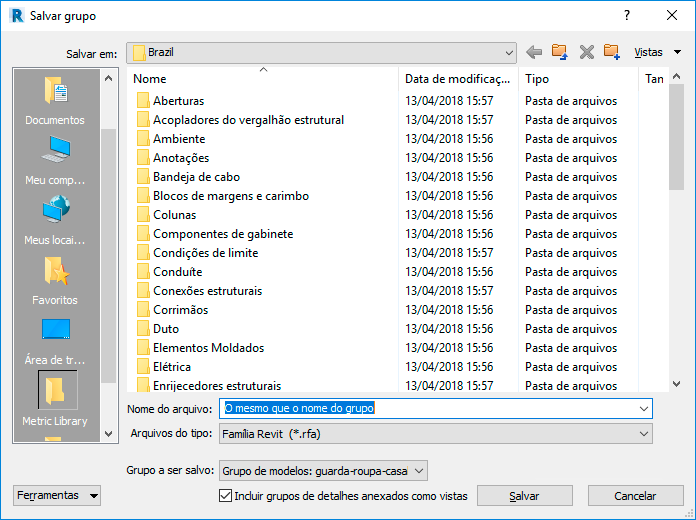

Observe que será exibida a janela Salvar grupo e o campo do nome vem escrito O mesmo que o nome do grupo. Se você tiver dado um nome adequado ao grupo (como eu fiz) nem precisa se preocupar em preencher o nome, basta selecionar o local que deseja salvar o grupo e clicar em ok.

converter-família-local-em-componente

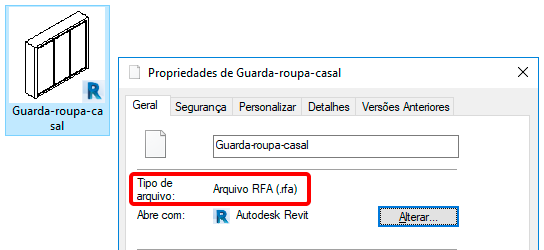

Pronto! Agora basta ir ao local que você salvou o arquivo e visualizar o seu arquivo de extensão .RFA.

converter-família-local-em-componente

Caso você não tenha percebido a extensão RFA se refere a Revi family (Família Revit), ou seja, o guarda-roupa já é uma família carregável.

Como assim? Mas a gente não criou um grupo?

Aí é que está. Para salvarmos um grupo em uma pasta ele é transformado em uma família. Desta forma além de se tornar carregável temos acesso agora a possibilidade de inserir parâmetros e outras funcionalidades a família. Antes de carregar a família no seu projeto recomendo que abra o arquivo e posicione a família corretamente.

Mas ela já não está correta? O que deu de errado?

Calma. É que um problema comum é que a família não esteja centralizada ou no nível correto, já que a referência de coordenadas que o Revit utilizou foi a do arquivo de projeto.

Abra o arquivo da família e confira as vistas de planta e elevações.

converter-família-local-em-componente

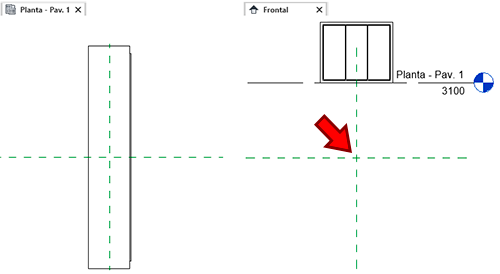

Observe que minha vista de Planta está ok, porém a minha vista de elevação está com o guarda-roupa a 3100 de altura!

Por que isso aconteceu?

No meu caso foi porque a minha modelagem local foi feita no segundo pavimento do projeto, logo ele está usando esta informação equivocada na família. A correção é simples, basta alterar a cota de nível para zero.

Se na sua família forem necessárias alterações como movimentar, rotacionar, etc. Você deve realizá-las e depois salvar o arquivo. Isso vai poupar eventuais problemas no seu projeto. Ao finalizar as alterações/correções você pode salvar carregar a família no seu projeto.

converter-família-local-em-componente

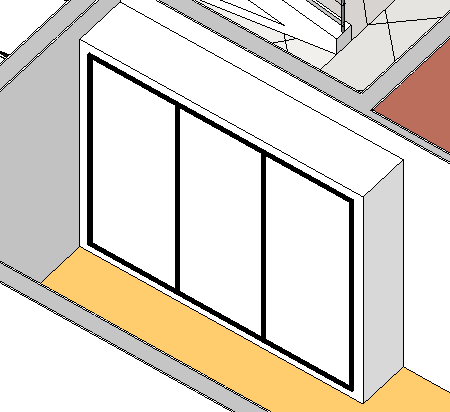

Pronto! Visualmente não teremos alterações (a menos que você as tenha realizado). E além da possibilidade de incluir parâmetros a sua família você pode utilizá-la em outros projetos!
