Família aninhada no Revit permite colocar uma família dentro da outra, de forma que ainda temos acesso aos parâmetros da família “embutida”. Aprenda agora!

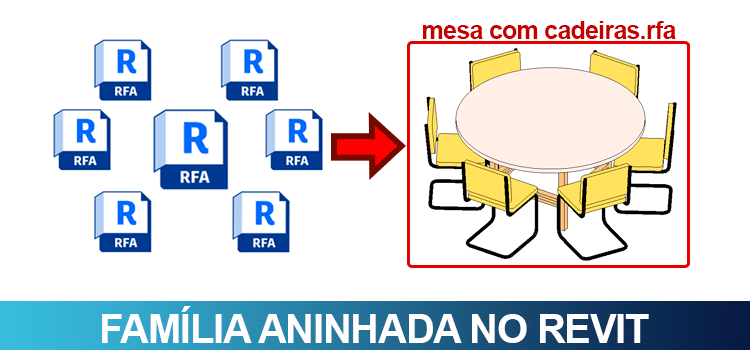

Uma família aninhada é um processo dentro do Revit onde podemos combinar uma ou mais famílias e fazê-las se comportarem como um único elemento dentro do seu projeto. Acredito que o exemplo mais simples disso seria uma mesa com cadeiras.
No exemplo temos uma família de mesa e, junto delas, famílias de cadeiras. Mas este processo implica em alguns problemas, por exemplo: como fazer para quantificar as cadeiras? E se eu precisar mudar o material ou redimensionar uma família que esteja aninhada?
Como criar uma família aninhada?

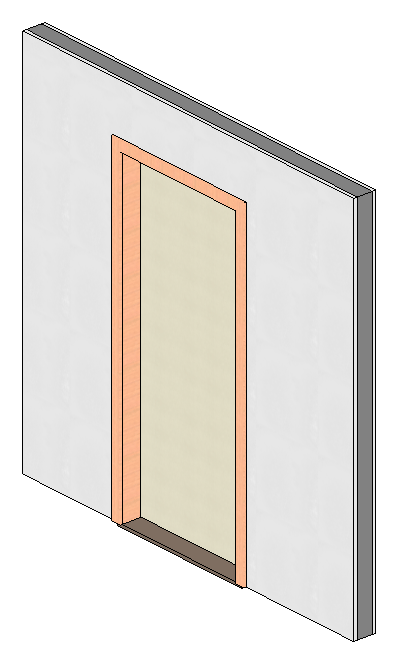

O processo de criação de uma família aninhada é muito simples, mas como as possibilidades são praticamente infinitas fica mais simples entender com alguns exemplos. Vamos começar com uma família de uma porta.

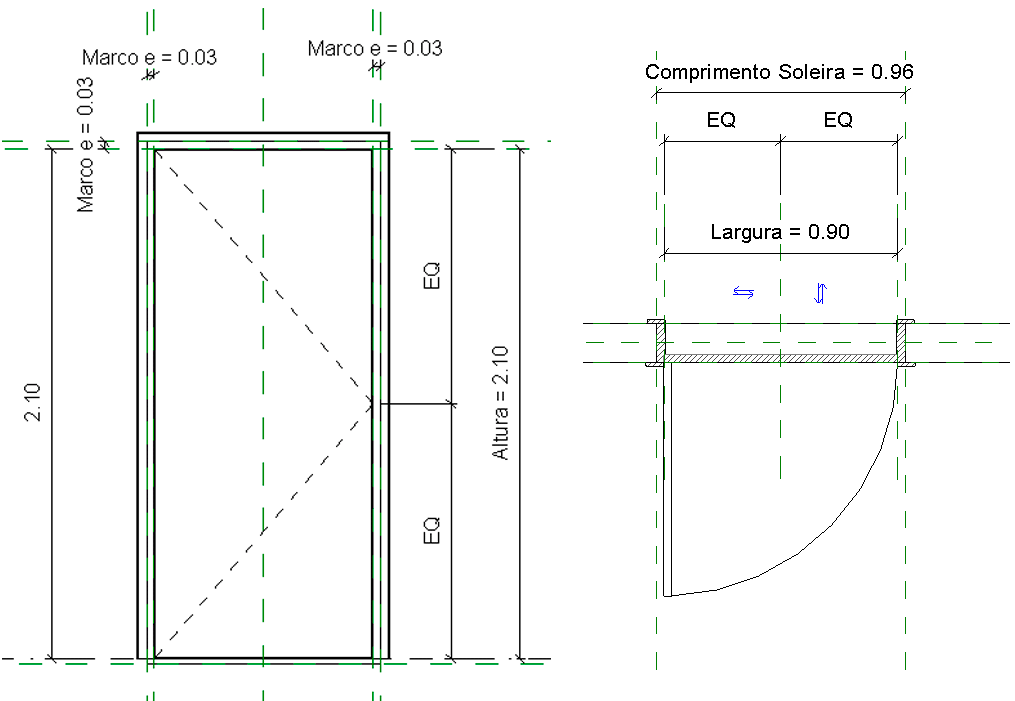

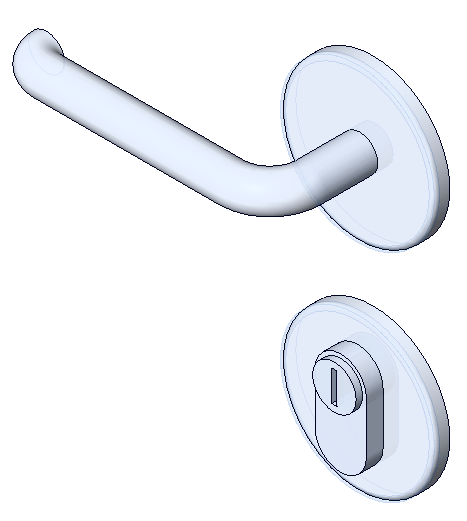

Uma porta é composta de formas geométricas simples, que podem ser facilmente parametrizadas, mas se você decidir incluir uma maçaneta, não é muito recomendado você modelar ela dentro da família da porta e sim a parte.
Mas porquê?
Simples, a porta necessita de que uma série de parâmetros sejam atribuídos a suas geometrias, que permitem controlar informações como dimensões e até mesmo materiais. Para este processo é importante que tudo seja devidamente “conectado” para funcionar corretamente.
Para modelar uma maçaneta, que também contém uma série de geometrias, é necessário que elas permaneçam unidas e que “conversem” com os parâmetros e restrições geométricas da porta, aumentando a complexidade da família.
Para evitar este tipo de problema, podemos criar a maçaneta em um arquivo separado e carregá-la no arquivo da porta. A partir do momento em que você já tem ambas as famílias (porta e maçaneta) criadas, temos duas opções.
Abra o arquivo da família da porta e na aba Criar, dentro do painel Modelo clique em Componente.

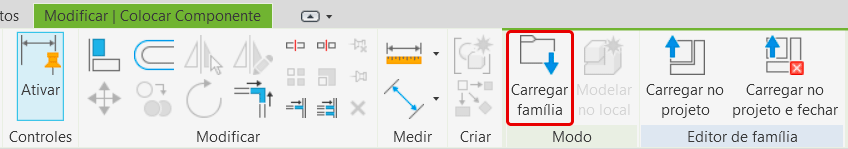

Você será direcionado para a aba Modificar | Colocar componente. Clique em Carregar família.

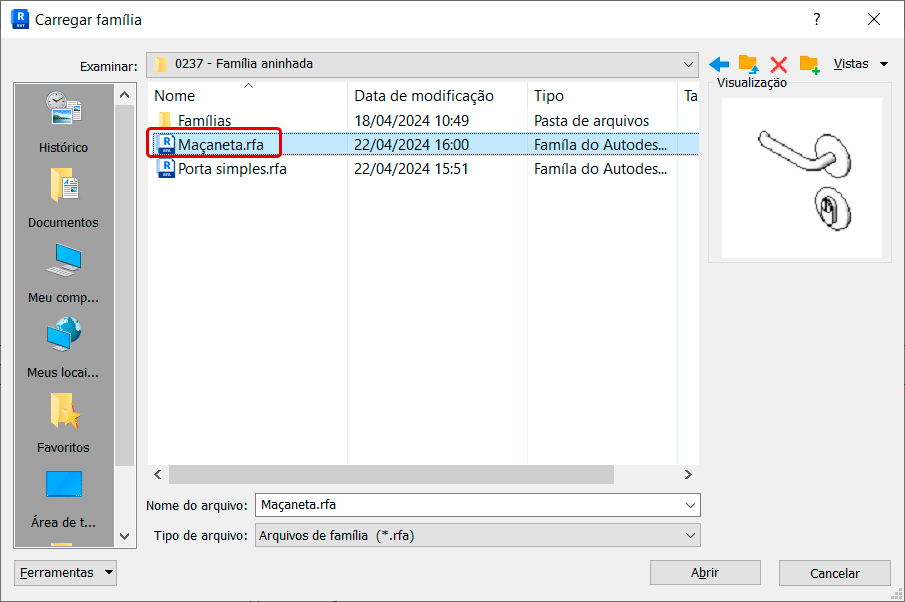

Agora basta localizar a família da maçaneta e clicar em Abrir.
Outra opção é abrir o arquivo da maçaneta e no painel Editor de família clicar em Carregar no projeto.
Ao carregar a família da maçaneta dentro da família da porta, a maçaneta é entendida como um único objeto, ficando assim, muito mais fácil de ser manipulada.
Porém é necessário além de posicioná-la corretamente, criar algumas restrições, para isso vou criar uma cópia para o lado interno da porta e com auxílio do comando Alinhar vou posicionar e bloquear com o cadeado as maçanetas na vista de planta.

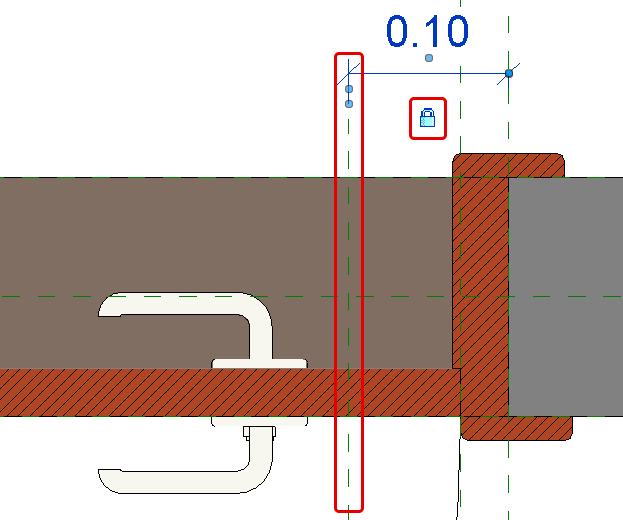

Isso resolve o alinhamento em relação a porta, mas agora eu preciso garantir que a maçaneta fique a uma distância fixa do batente da porta. Para isso vou criar um plano de referência a 10cm de distância e com auxílio de uma cota vou colocar um cadeado para bloquear esta distância.
Em seguida vou usar o comando Alinhar e o cadeado para bloquear a movimentação da maçaneta com o plano de referência que criei.

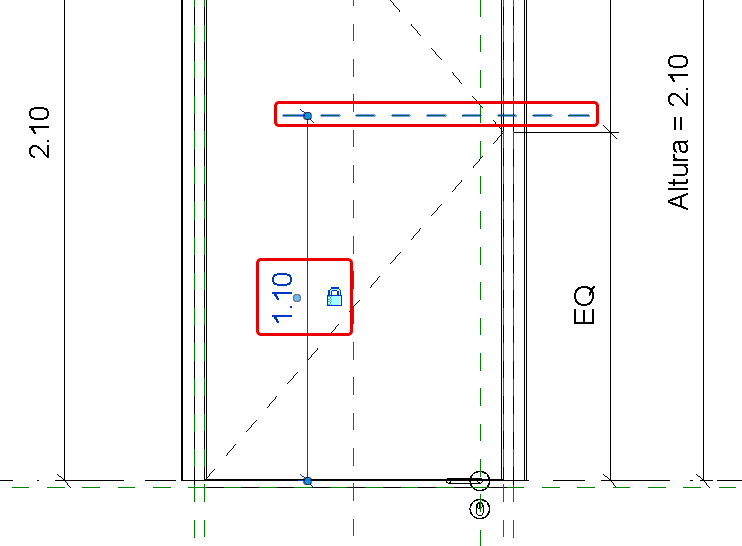

Vou repetir o processo anterior, porém em uma vista de elevação, para conseguir corrigir a altura da maçaneta. O primeiro passo é a criação do plano de referência da altura e a cota com cadeado.
Por fim, usando o comando alinhar e o cadeado podemos restringir a altura da maçaneta. Lembrando que temos uma de cada lado da porta.
A cota de altura da maçaneta ainda pode ser parametrizada, permitindo alterar esta altura através de um parâmetro. Para fazer isso selecione a cota de altura e na aba Modificar | Cotas vá ao painel Cota da legenda e clique em Criar parâmetro.

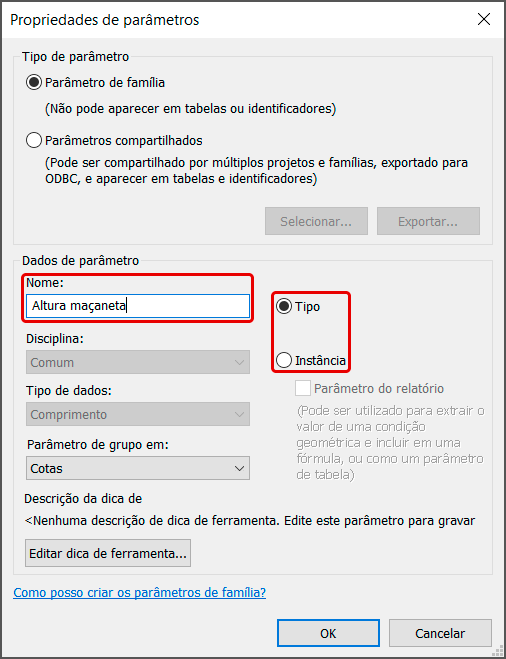

Na janela Propriedades de parâmetros defina um nome para o parâmetro e escolha entre um parâmetro de tipo (afeta todas as portas) ou de instância (afeta apenas a porta selecionada).
Finalizados os ajustes clique em ok. Agora podemos salvar e carregar a porta no nosso projeto clicando em Carregar no Projeto.

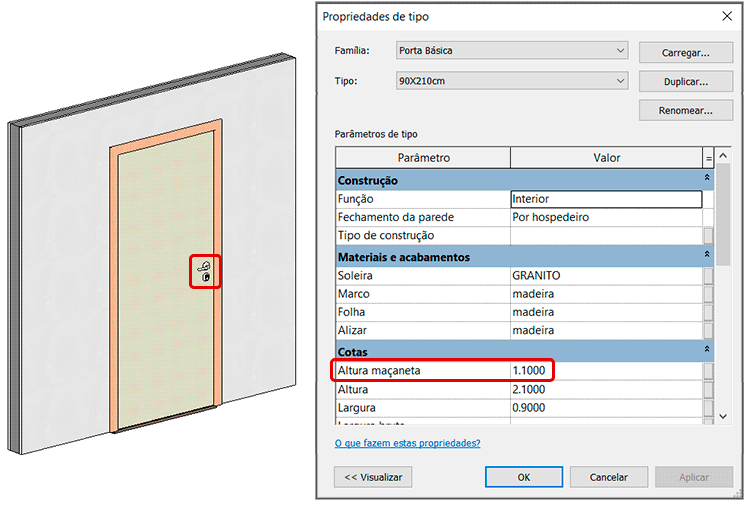

Prontinho. Agora temos uma família de porta com uma família de maçaneta aninhada dentro dela.
Este é um exemplo simples de uma família aninhada e funcional, pois podemos fazer ajustes na família como alterar características da porta como dimensões e também controlar a altura da família da maçaneta.
Mas e se eu quiser quantificar as maçanetas dentro do projeto?
Para fazer isso é preciso tomar alguns cuidados relacionados a família que está aninhada, que vamos conferir a seguir.
Como quantificar uma família aninhada?
Para quantificar uma família aninhada é necessário configurar para que a família (aninhada) seja identificável. O processo é bem simples, para isso você precisa acessar a família que está aninhada.
Vou selecionar a porta que está carregada no meu projeto e na aba Modificar | Portas clicar em Editar família.

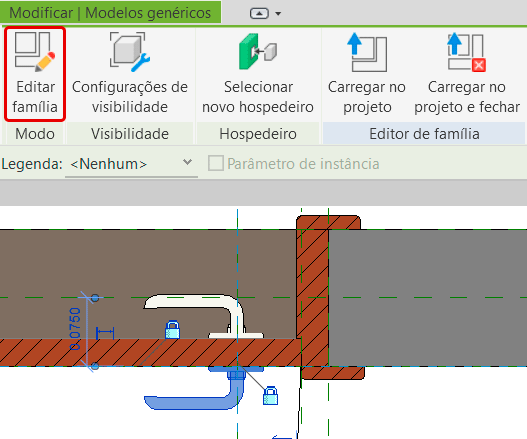

Dentro da família da porta vou selecionar a maçaneta e na aba Modificar vou clicar em Editar família.

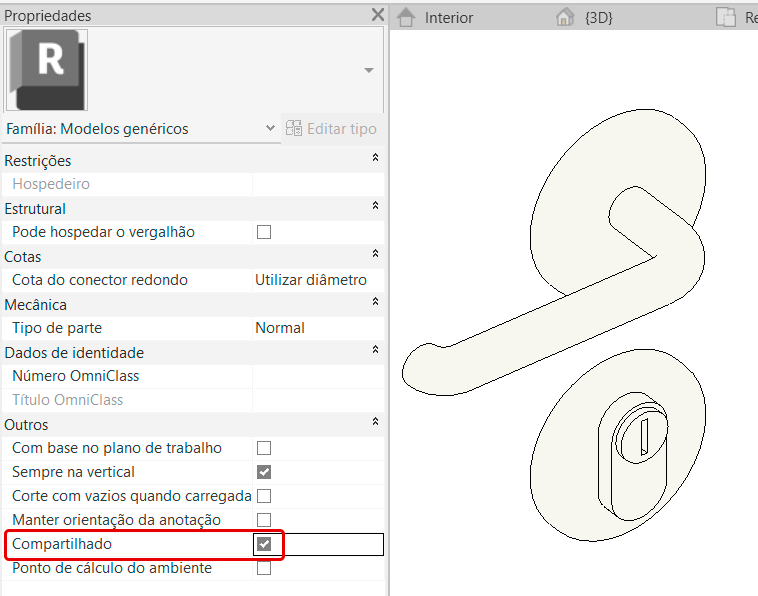

Agora que estou dentro da família da maçaneta, vou até a aba Propriedades e no campo Outros precisamos marcar o campo Compartilhado.
Feito isso precisamos salvar a família e em seguida fazer o processo inverso, que é carregar a família da maçaneta para dentro da família da porta e dentro da família do projeto, clicando em Carregar no projeto.

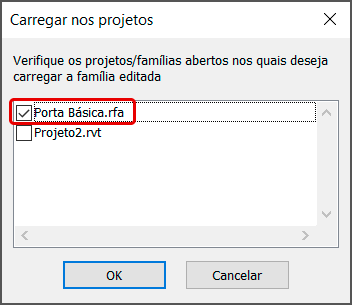

Como estou com os dois arquivos abertos, será exibida a janela Carregar nos projetos. Selecione apenas o arquivo da família da porta.
Observe que será exibida uma janela informando que a família já existe. Basta selecionar a opção Substituir a versão existente.
Agora que carregamos a maçaneta atualizada na família da porta, vamos carregar a porta dentro do nosso projeto clicando em Carregar no projeto.

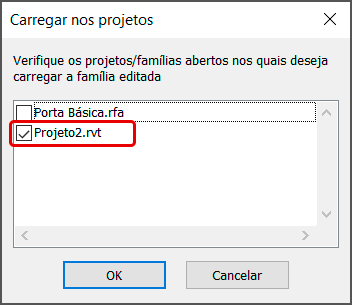

Novamente a janela Carregar nos projetos será exibida. Desta vez selecione apenas o projeto.
Ao carregar no projeto será exibida novamente a janela A família já existe. Pode clicar em substituir a versão existente novamente.
Não sabe a diferença entre as opções Substituir versão existente e Substituir a versão existente e seus valores de parâmetros? Vou deixar um link para um artigo completo onde explico a diferença entre ambas:
SUBSTITUIR VERSÃO EXISTENTE – REVIT

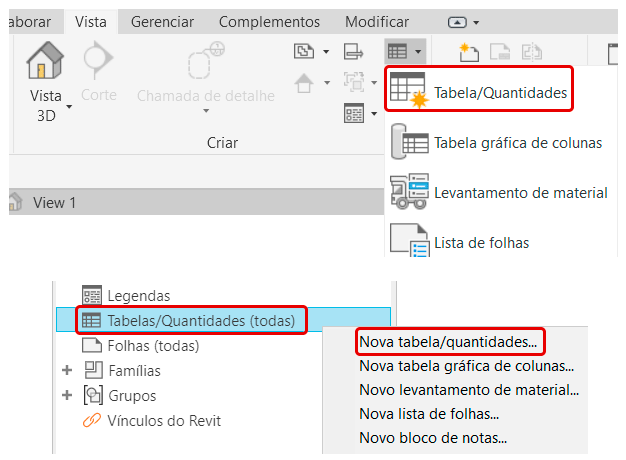

Voltando a nossa porta, agora podemos tentar quantificar as maçanetas. Para isso vou até a aba Vista, painel Criar e clicar em Tabela/Quantidades. Ou no Navegador de projetos clicar com o botão direito em tabelas e selecionar Nova Tabela de Quantidades,

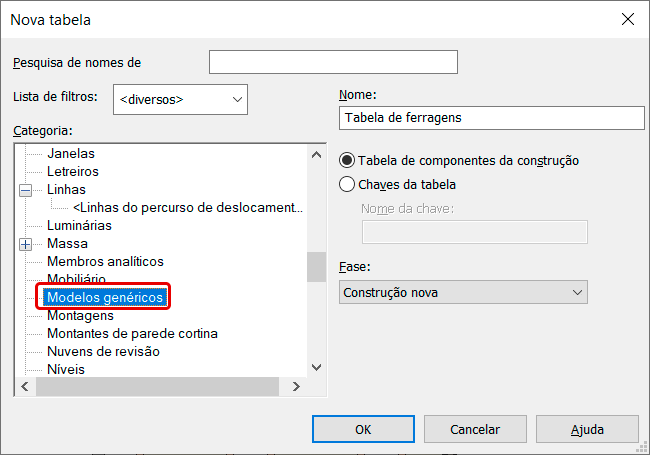

Na janela Nova tabela selecione a categoria da família aninhada. No meu caso é a categoria Modelo genérico.

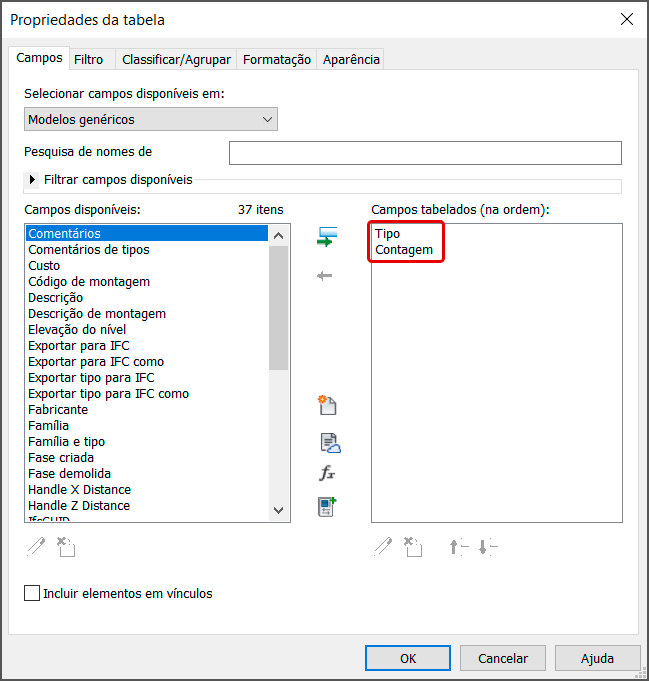

Clicando em Ok acessamos a janela Propriedades da tabela. Aqui vou adicionar apenas as opções Tipo e Contagem.

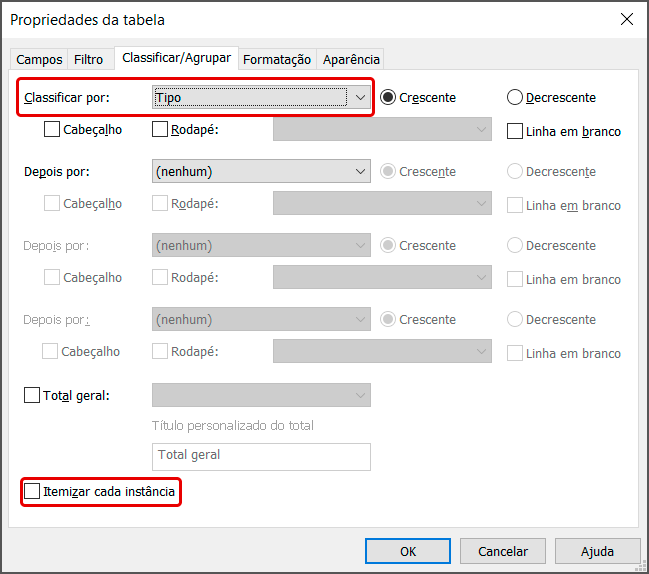

Para finalizar, na aba Classificar/Agrupar, vou desmarcar a opção Itemizar cada instância e Classificar por tipo.

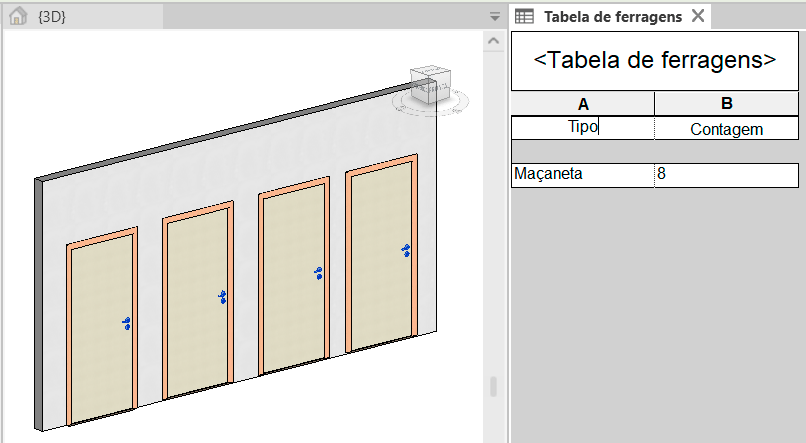

Pronto! Agora basta clicar em Ok que teremos uma tabela de quantidade de maçanetas.
Com o ajuste que fizemos o arquivo do projeto é capaz de identificar a família aninhada de forma que podemos criar uma tabela de quantitativos.
Certo, mas e se eu quiser modificar algum parâmetro da família aninhada?
Isso também é possível, porém é necessário fazer alguns ajustes dentro da família aninhada.
Como acessar parâmetros de uma família aninhada?

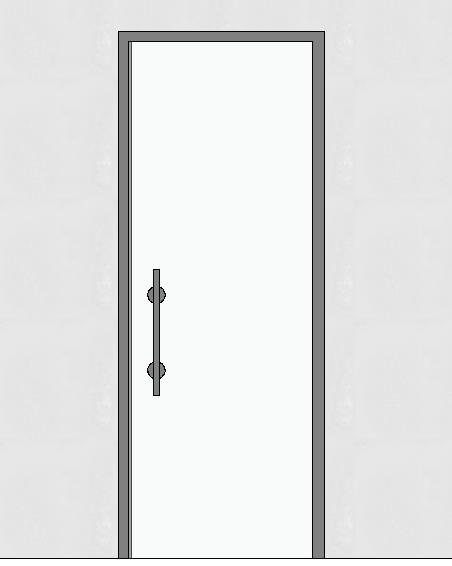

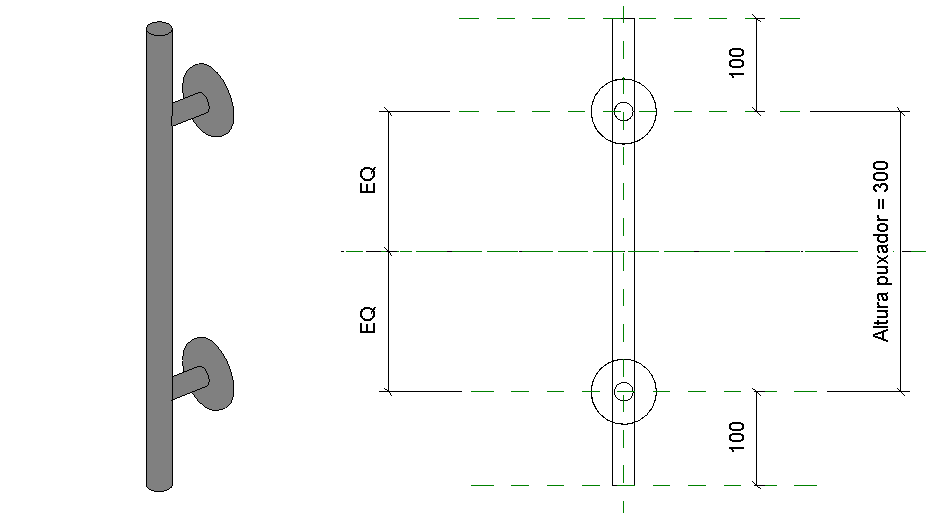

Para acessar parâmetros que pertencem a uma família aninhada precisamos de alguns ajustes adicionais. Para exemplificar vou utilizar uma porta de vidro com um puxador, onde preciso ter acesso ao parâmetro que controla o comprimento do puxador.
Além de configurar para que a família do puxador (família aninhada) seja identificável, precisamos configurar para que os parâmetros desejados também sejam visíveis. Então o primeiro passo é abrir a família do puxador.
Observe que temos um parâmetro chamado Altura do puxador. Para configurar este parâmetro vá até a aba Criar e no painel Propriedades clicar em Tipos de famílias.

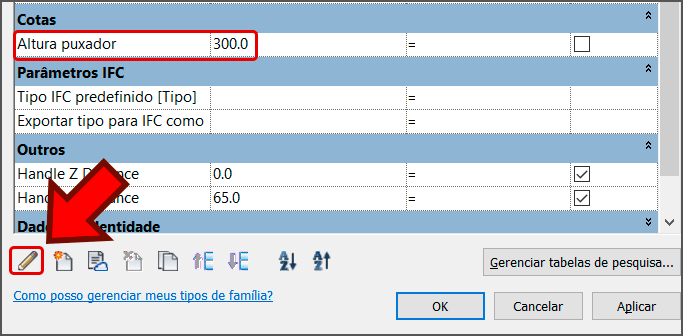

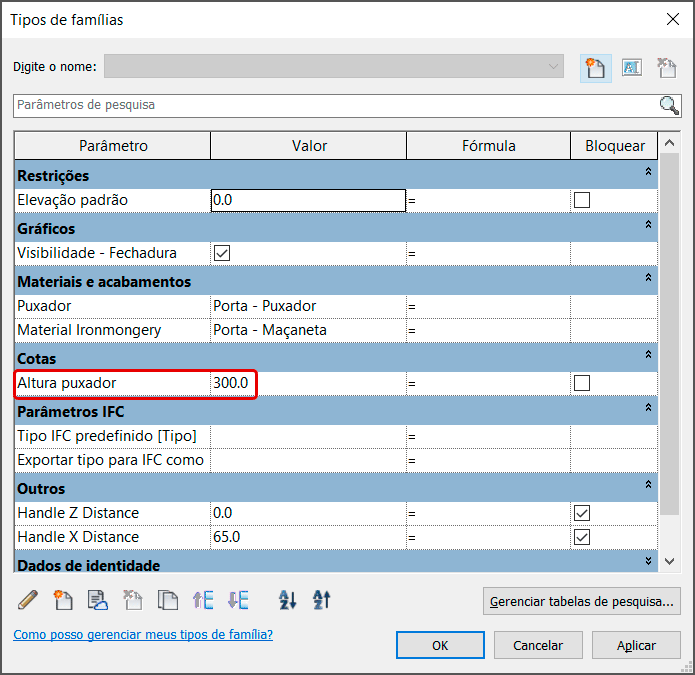

Na janela Tipos de família localize o parâmetro desejado, no meu caso é o Altura do puxador.
Localizado o parâmetro desejado clique em Editar parâmetro (o “lápis”).

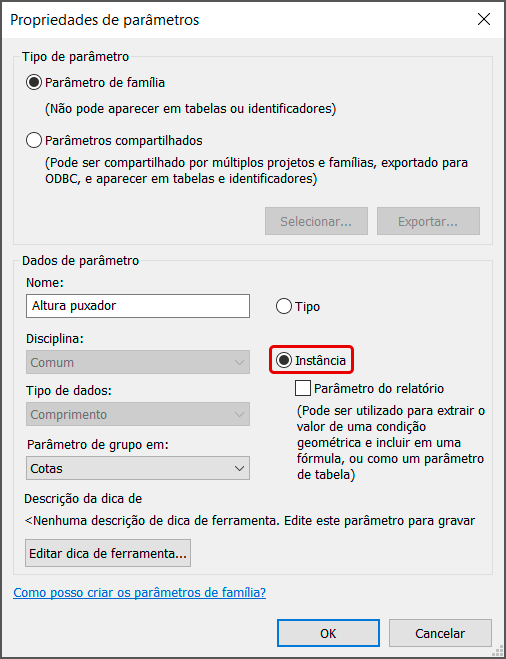

Na janela Propriedades de parâmetro confira se o parâmetro está configurado com instância. Se não estiver, selecione esta opção.
Pode clicar em Ok e carregar a “família aninhada” dentro da família, no meu caso vou carregar o puxador dentro da família de porta clicando em Carregar no projeto.
Na mensagem que a família já existe, pode selecionar a opção Substituir família existente.

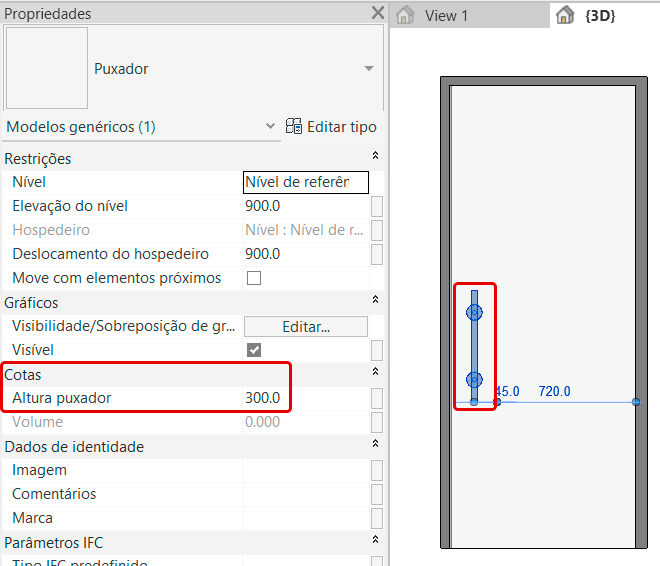

Agora vem a etapa mais importante. Ao selecionar o puxador você vai observar que o parâmetro “Altura puxador” é um parâmetro que está incorporado ao puxador, isto é, ele só pode ser alterado dentro da família.

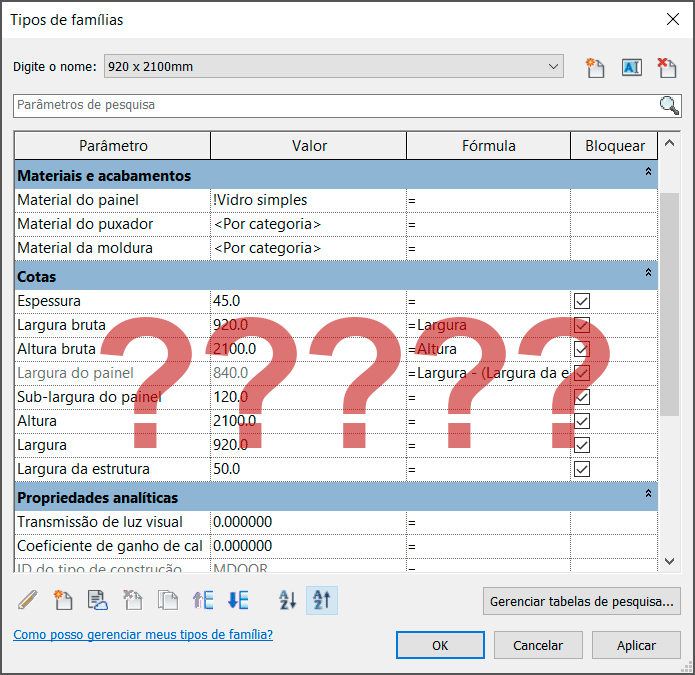

Ao acessar os parâmetros da família percebemos que ele não está disponível.

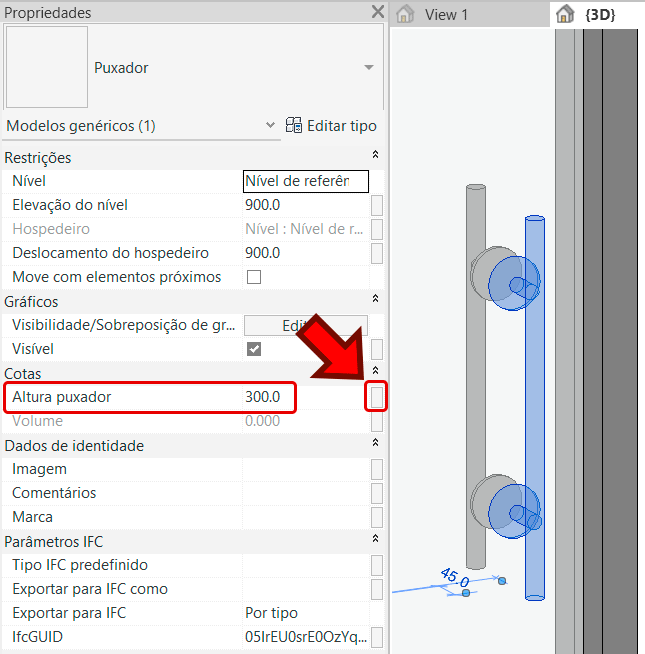

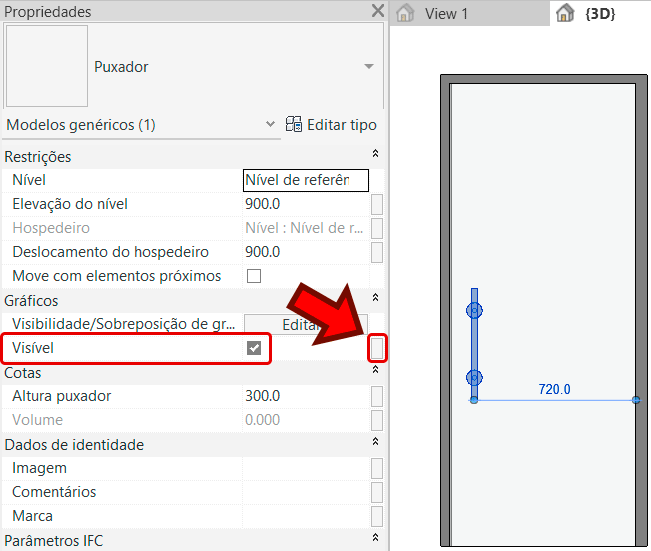

Para solucionar este problema vamos selecionar novamente o puxador e na aba Propriedades vamos transformar o parâmetro incorporado da família aninhada em um Parâmetro global, clicando no “quadradinho” no canto direito.
Na janela Parâmetro de família associado serão exibidos os parâmetros disponíveis, porém queremos um parâmetro novo, por isso clique em Novo parâmetro.

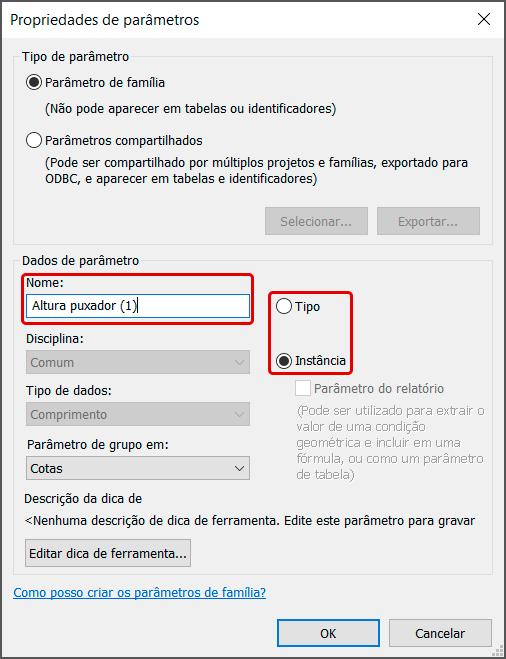

Na janela Propriedades de parâmetro vamos escolher um nome para o nosso parâmetro. Eu costumo colocar o mesmo nome, porém neste exemplo, vou colocar um “parênteses” adicional para ficar mais fácil de identificar.
Outro ponto muito importante é definir se o parâmetro será de tipo (todos os puxadores em todas as portas serão afetados) ou de instância (apenas os puxadores da porta selecionada serão afetados).
Vou deixar o parâmetro como instância para testar e podemos finalizar clicando em ok.
Importante! Minha porta tem dois puxadores então eu preciso selecionar o outro puxador para atribuir o parâmetro que acabei de criar!

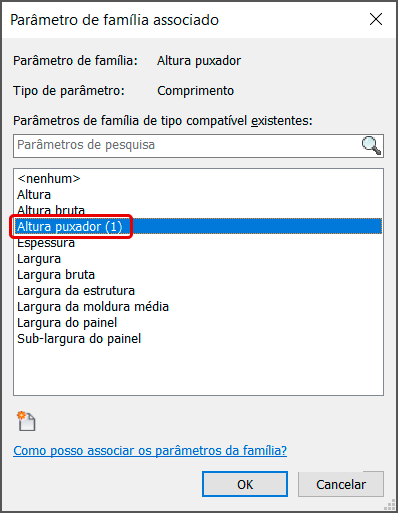

Observe que agora na janela Parâmetro de família associado o novo parâmetro está disponível, ou seja, não precisamos criá-lo, mas apenas selecioná-lo.
Selecione o parâmetro e pode clicar em ok para confirmar. Agora que os dois puxadores estão com seus respectivos parâmetros atribuídos podemos carregar a família dentro do nosso projeto clicando em Carregar no projeto.
Na janela Carregar nos projeto selecione o seu projeto e clique em ok.
No projeto, será exibida aquela velha mensagem para substituir a versão existente. Pode selecioná-la e clicar em ok.

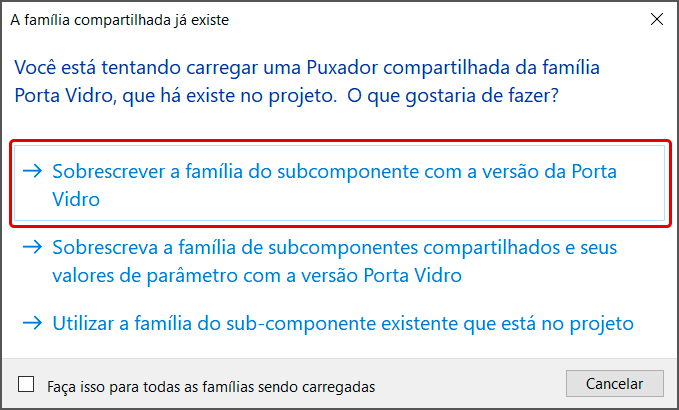

Em alguns casos, quando o Revit identifica que os valores de parâmetro estão diferentes, uma nova janela pode ser exibida informando que a família já existe e há um pequeno conflito de valores, sendo necessário sobrescrever a família. Pode escolher a primeira opção.
Pronto! A partir de agora ao selecionar uma porta temos acesso ao parâmetro de altura do puxador. No meu caso, como optei por um parâmetro de instância, posso modificar a altura dos puxadores diretamente na aba Propriedades.
Observe que podemos resumir de forma grosseira que o processo aqui foi “colocar um parâmetro dentro do outro” assim como na família aninhada. Desta forma percebemos que podemos escolher quais parâmetros ficarão disponíveis na família aninhada.
Conclusão
Família aninhada é um recurso que permite uma melhor otimização das famílias, além de ser uma opção mais leve em comparação com famílias complexas.
