Famílias que furam face

Famílias que furam face permitem que a superfície onde forem inseridas sejam furadas de automaticamente. Aprenda agora!

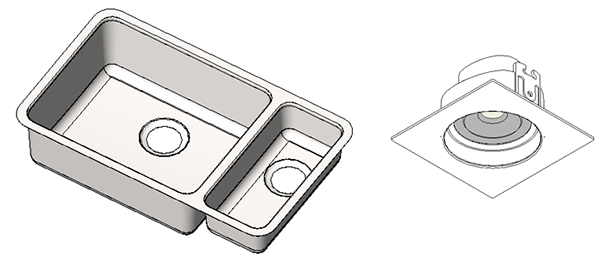

Famílias como cubas, luminárias, nichos, ralos, entre outras, ao serem inseridas sobre uma face precisam que exista um furo para a sua correta exibição.

Este furo não precisa ser gerado manualmente, pois podemos configurar uma família para que assim que ela for inserida sobre uma face, um furo seja gerado automaticamente. Vamos entender como configurar furações automáticas para qualquer tipo de família.

Famílias – trabalhando com vazios

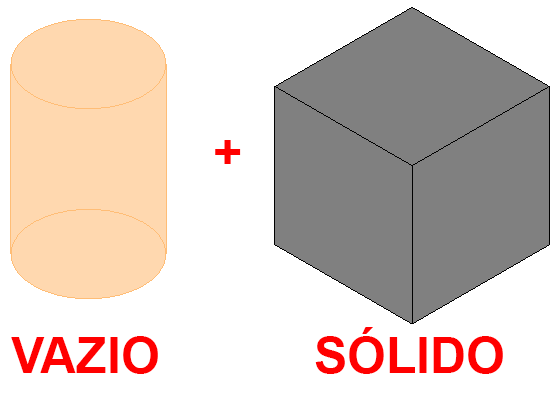

Para configurar uma família de forma que ao ser inserida um “furo” seja gerado automaticamente é necessário utilizar um recurso chamado de Vazio. No Revit, um vazio pode ser entendido como uma “geometria negativa” que consegue gerar um recorte em uma geometria sólida.

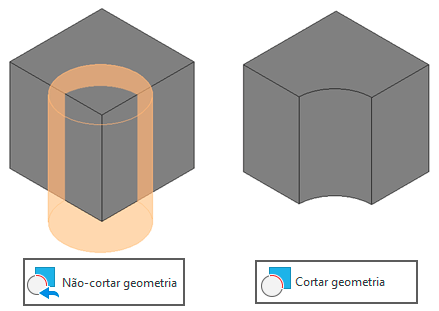

A exibição de uma vazio se dá de duas maneiras. Quando ele aparece na cor laranja que dizer que o vazio não está ativado. Para ele funcionar é necessário que ele esteja interseccionado ao objeto e que o seu “recorte” seja ativado através da ferramenta Cortar geometria.

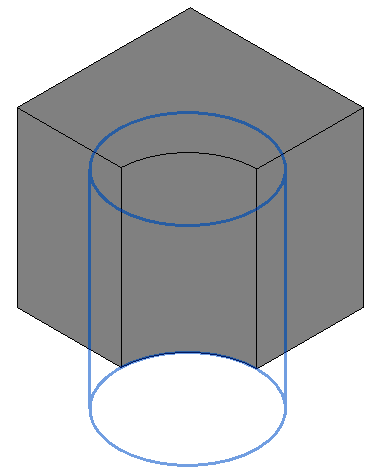

A partir do momento em que o vazio executa um recorte em uma geometria ele fica “invisível”, porém se você passar o mouse sobre o local onde ele foi inserido, é possível selecioná-lo.

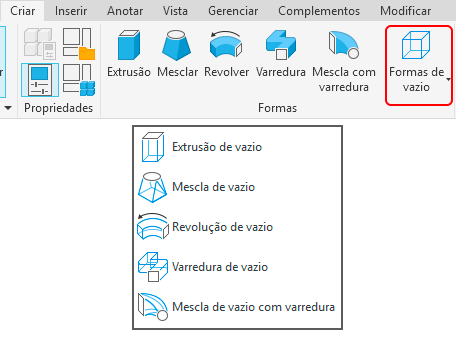

Para criar um vazio dentro de uma família, você pode selecionar dentro do painel Formas o campo Formas de vazio, onde podemos criar qualquer uma das famílias básicas “vazia”.

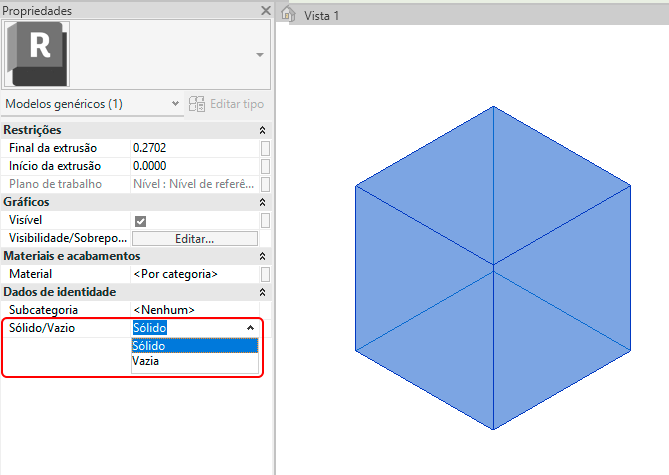

Você também pode criar uma forma sólida e converte-la em um vazio, para isso basta selecionar a forma sólida e em Propriedades alterar a opção Sólido/vazio para Vazio.

Se quiser saber mais sobre o processo de criação de famílias, vou deixar o link para um artigo completo sobre o tema.

CRIAÇÃO DE FAMÍLIAS – FUNDAMENTOS

Entendido o conceito de um vazio, vamos configurar um vazio em uma família para que seja possível criar furos em qualquer tipo de face.

Famílias – furando faces

Para criar uma família que fura face, nada mais justo do que suar uma família de uma cuba de cozinha.

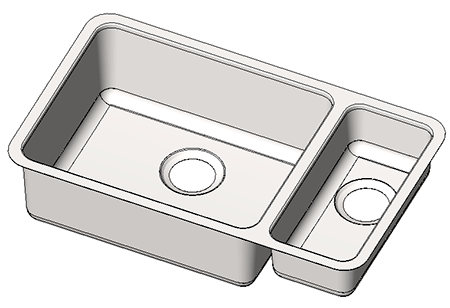

No meu caso já tenho uma família de cuba modelada, desta forma o que precisamos fazer e criar uma nova família e carregar a cuba para dentro dela, processo que chamamos de família aninhada, onde combinamos uma ou mais famílias.

Se quiser saber mais sobre famílias aninhadas, vou deixar o link para um artigo completo onde explico em detalhes como funcionam famílias aninhadas.

FAMÍLIA ANINHADA NO REVIT

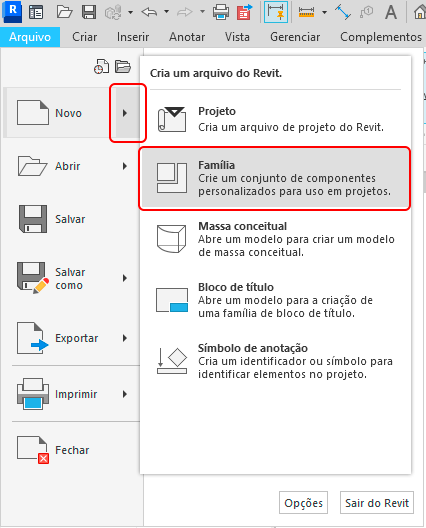

O primeiro passo é criar uma nova família, para isso vamos até a aba Arquivo e no campo Novo clicamos em Família.

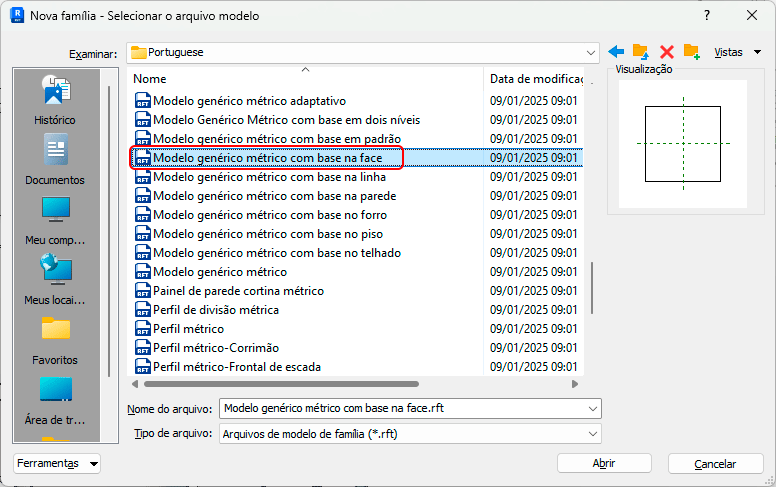

Na janela Nova família, vamos selecionar Modelo genérico métrico com base na face. Esta opção é a mais interessante pois assim podemos associar a família a qualquer tipo de face do projeto.

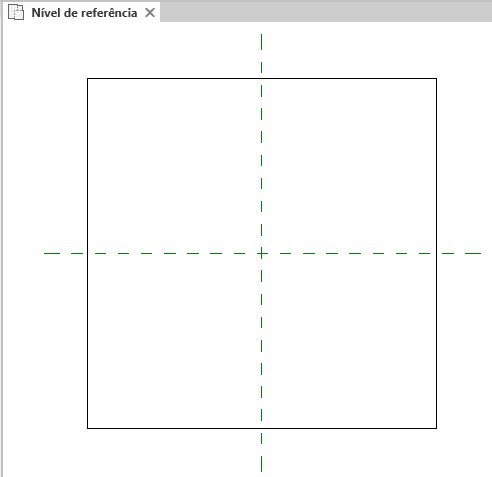

Ao abrir o arquivo perceba que temos um “quadrado” que representa a face onde vamos hospedar a família da cuba.

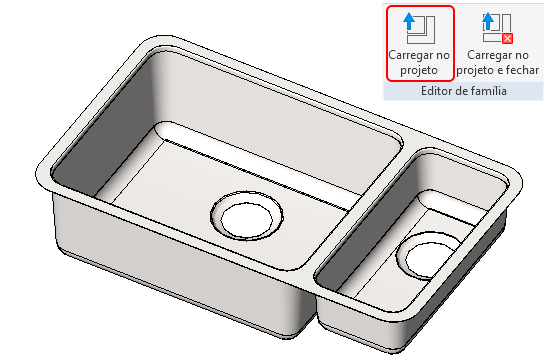

O próximo passo é ir até a família da cuba e carregá-la no arquivo que acabamos de criar, para isso basta clicar em Carregar no projeto.

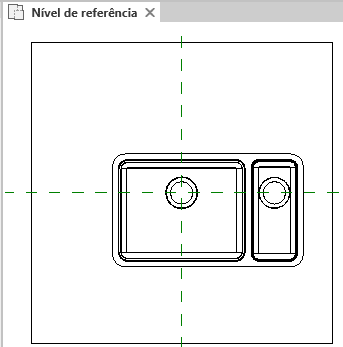

Na vista Nível de referência, centralize a cuba da maneira que achar mais interessante, no meu caso como a cuba é dupla, centralizei no ralo principal.

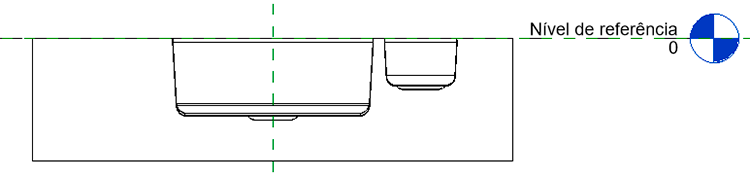

Não se esqueça de conferir em uma vista de elevação se a altura da cuba está correta, faça ajustes, caso necessário.

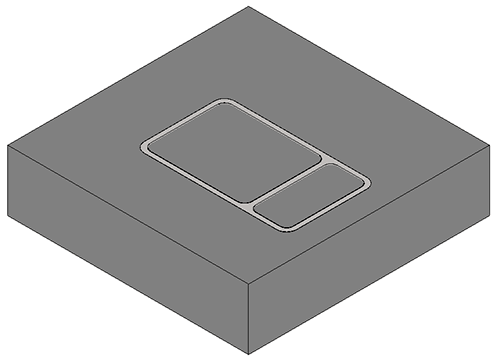

Mudando para a vista 3D podemos entender melhor o problema que vamos resolver. Observe que não é possível ver a parte interna da cuba, uma vez que ela está atravessada dentro da face.

Nesta etapa, precisamos definir a área de recorte, para isso vamos até a vista Nível de referência.

Aqui temos que tomar alguns cuidados na interpretação do recorte que vamos fazer. Este é um modelo de cuba convencional, no caso de embutir. Isto quer dizer que em uma bancada de pedra, ela será fixada “por baixo”, ou seja, terá um rebaixo na pedra.

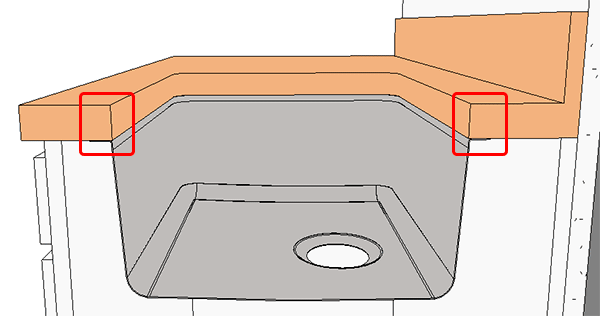

Sendo assim o vazio precisa cortar tanto na parte inferior como na parte superior da cuba. Outro detalhe é que o recorte é menor do que o tamanho total da cuba, pois sua borda será colada na parte inferior, de forma que sua face interna precisa ficar alinhada.

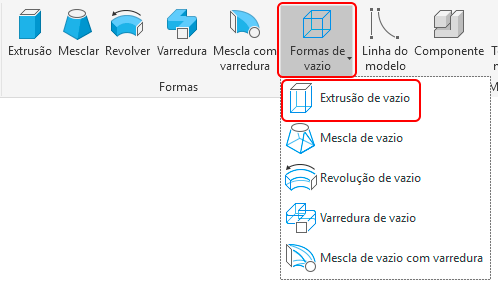

Vai ficar mais simples de entender de forma prática. Vamos criar o nosso vazio indo até a aba Criar e no painel Formas vamos selecionar Formas de vazio. Pode escolher a opção Extrusão de vazio.

Ao ativar a Extrusão de vazio a aba Modificar | Criar extrusão de vazio é ativada. Aqui podemos usar as ferramentas do painel Desenhar para criar nosso vazio.

Como no meu caso a cuba tem um formato com cantos arredondados e eu ainda tenho que tomar o cuidado de desconsiderar a borda, vou usar a opção Selecionar linhas, assim posso usar a própria cuba como “gabarito” para o desenho.

Ao clicar na opção Selecionar linhas, na Barra de opções teremos o campo Deslocamento disponível. No meu caso, vou usar o valor de 25mm.

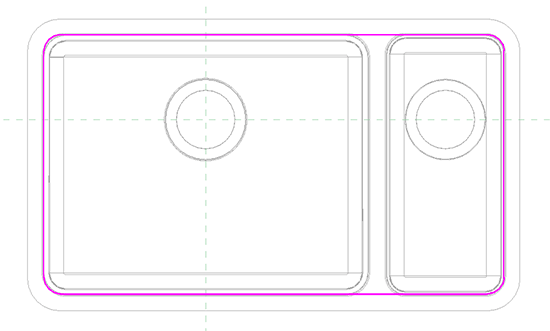

Agora basta ir clicando nas bordas da cuba para criar o contorno com o deslocamento de 25mm para a parte interna da cuba.

Desenhado o contorno podemos finalizar. Quanto a altura podemos ajustar posteriormente, desta forma é só ir até a aba Modificar | Criar Extrusão de vazio e no painel Modo clicar em confirmar.

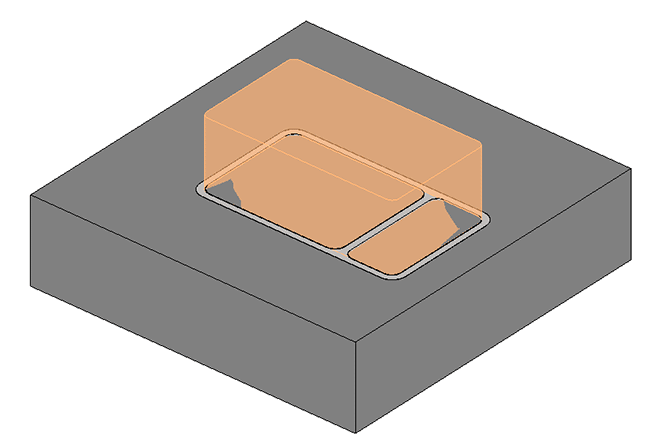

Alterando para uma vista 3D será possível visualizar o vazio na cor laranja. Aqui precisamos fazer um ajuste de altura, afinal precisamos que ele fique parcialmente atravessado na base onde a cuba está hospedada.

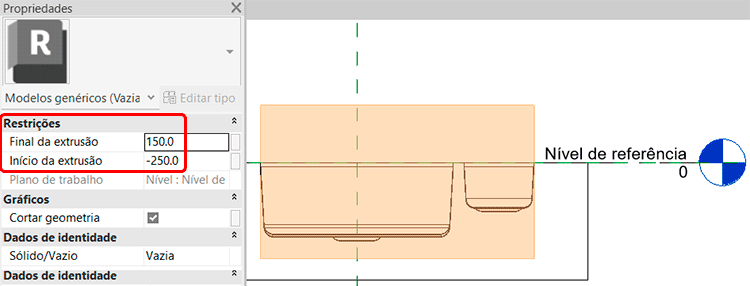

Para ajustarmos a altura vou alterar para uma vista de elevação e ajustar o Início da extrusão para ficar -250mm o Final da extrusão e -250mm abaixo. Isso deve ser suficiente para garantir um recorte em qualquer bancada.

Agora precisamos “ativar” o recorte. Para isso vamos até a aba Modificar e no painel Geometria clique na ferramenta Cortar.

Em seguida basta clicar na geometria e depois no vazio que o corte será exibido.

Recorte realizado vou apenas adicionar um parâmetro global para controlar o rebaixo da cuba, afinal preciso que ela fique abaixo do nível da bancada.

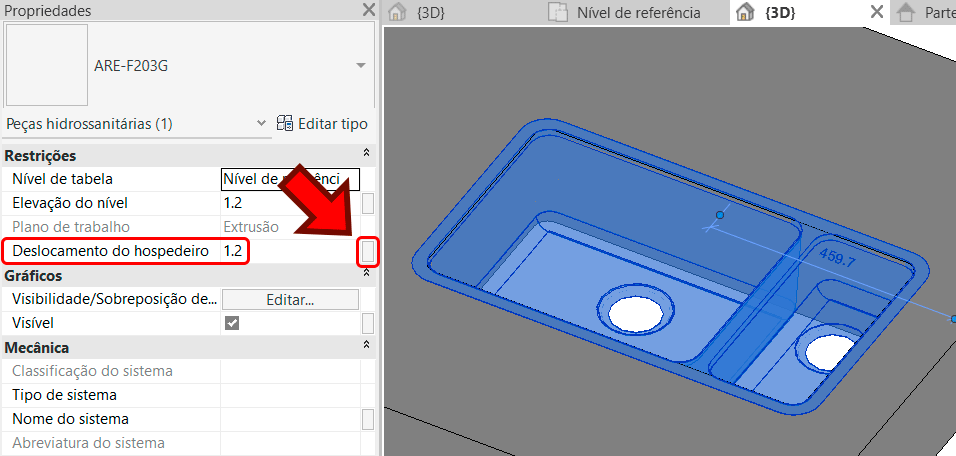

Para isso vou selecionar a família da cuba de inox e no painel de Propriedades vou até o campo Deslocamento do hospedeiro e vou clicar na “caixinha” na terceira coluna.

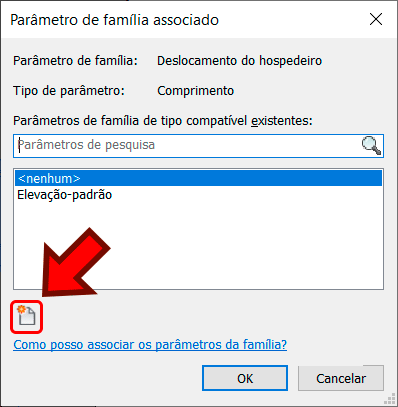

Será exibida a janela Parâmetro de família associado, aqui você deve clicar no botão Novo parâmetro que fica na parte inferior do janela.

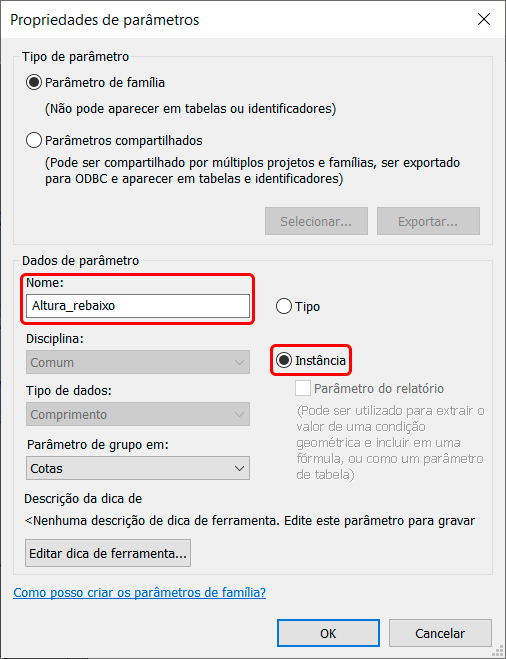

Na janela Propriedades de parâmetro precisamos definir um nome e selecionar a opção Instância, para que cada cuba inserida no projeto tenha o seu controle de altura de forma independente.

Pode clicar em ok em ambas as janelas para finalizar. Em seguida basta salvar sua família e carregar no projeto.

A configuração padrão da família deixará a cuba alinhada acima da face do plano onde ela for hospedada. Para controlar a altura do rebaixo é necessário saber qual a espessura da bancada. No meu caso é de 4cm.

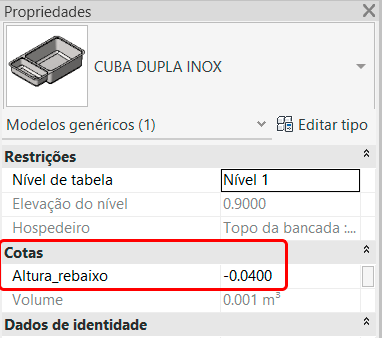

Desta forma basta selecionar a cuba e na paleta de Propriedades localize o campo Altura_rebaixo (que acabamos de criar) e coloque o valor negativo para a cuba descer. No meu caso o valor será de -0,04m (4cm).

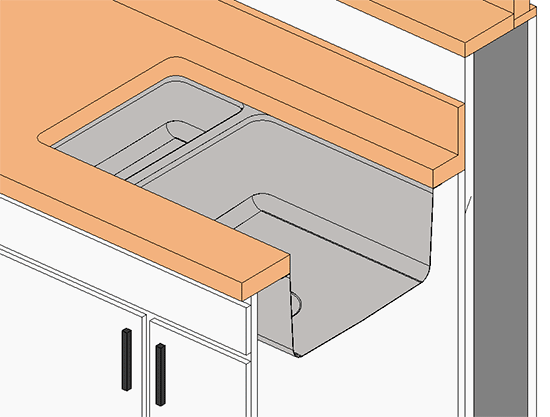

Vou mostrar a bancada em corte para você conferir o resultado.

Pronto! Temos uma cuba que fura face pronta para uso e totalmente versátil, pois você pode movê-la livremente pela face, recurso muito útil caso precise reposicionar a cuba tanto usando o comando Mover como usando as setas do teclado para movimentação mais suave.

Conclusão

O recurso de criação de famílias que furam face com vazios pode ser aplicado em diferentes tipos de famílias, garantindo velocidade e precisão dos recortes.
