Aprenda a criar famílias no Revit utilizando um template básico com parâmetros de largura, profundidade e altura!
Quando criamos famílias no Revit é muito comum que elas tenham parâmetros simples como controles de Largura, profundidade e altura, sendo assim porque não deixar um template salvo com esses parâmetros prontos?
A proposta deste artigo é justamente criar e salvar este template para agilizar o processo de criação de uma família simples de forma rápida. Mas antes de começar a personalização do nosso arquivo, vamos entender o básico: o que é um template?
Template, que pode ser traduzido como modelo, é um arquivo pré-configurado utilizado como arquivo inicial para o desenvolvimento de projetos e famílias dentro do Revit.

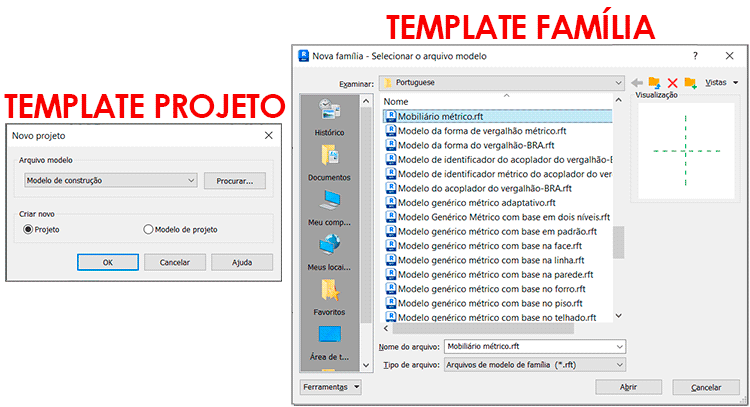

Toda vez que você criar um novo arquivo o Revit exibe uma janela perguntando qual arquivo de modelo (Template) você vai utilizar, seja para um novo projeto ou para a criação de uma família.
Esses arquivos de modelo contém um “pacote básico” de configurações pensadas para um determinado fluxo de trabalho. Podemos comparar eles a diferentes caixas de ferramentas.
Se você for fazer uma manutenção no telhado da sua casa, você precisa de um tipo de conjunto de ferramentas. Já para a manutenção do seu carro outro tipo de ferramentas, para a elétrica da sua casa mais outro conjunto de ferramentas e por aí vai.
Caa templates é pensado para um tipo específico de aplicação, contendo um conjunto específico de configurações, oferecendo as ferramentas corretas, contando que você escolha o template correto.
Template básico de família

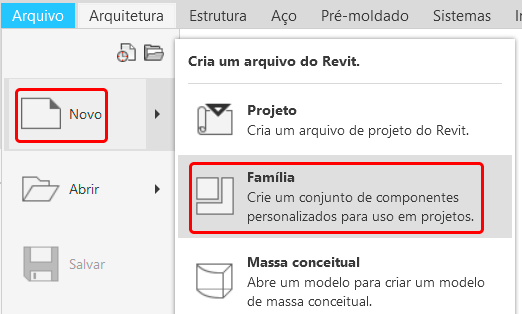

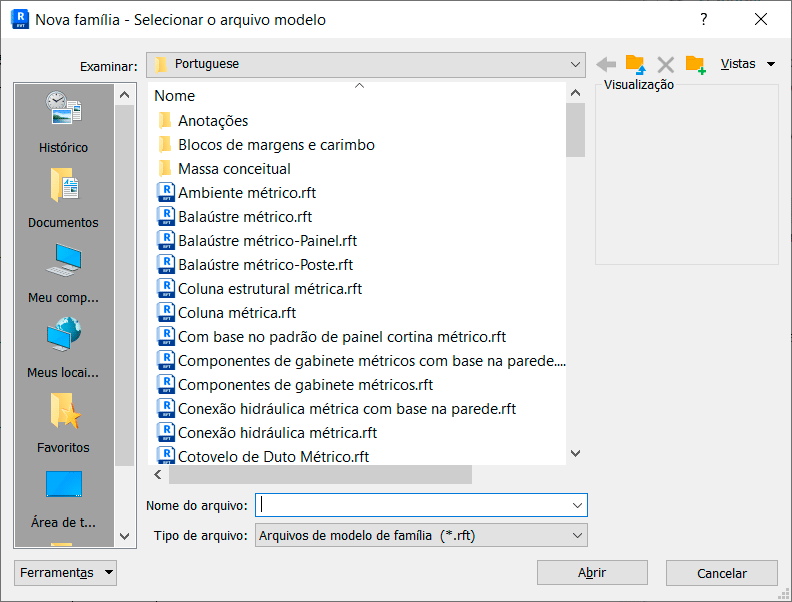

Para iniciar a criação do nosso template, vamos utilizar um template genérico do Revit, para isso vamos até a aba Arquivo, clique em Novo e selecione Família.

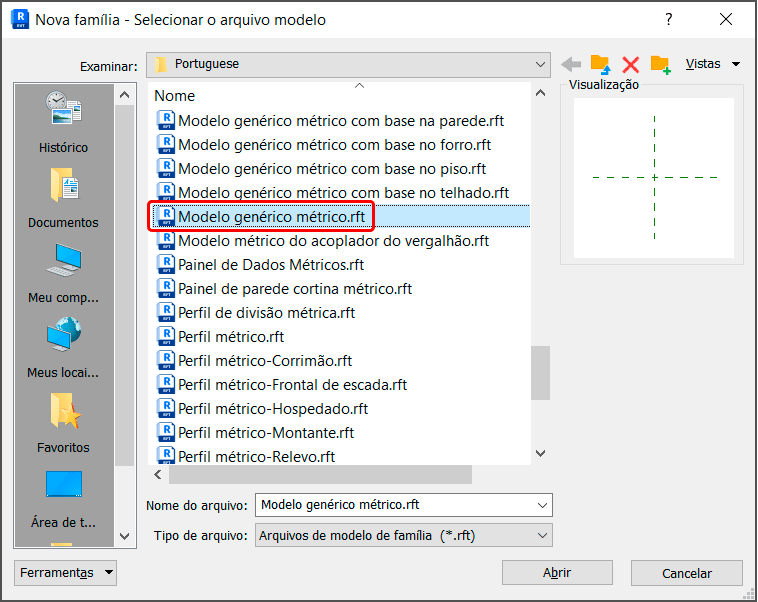

Na janela Nova família, selecione a opção Modelo genérico métrico.

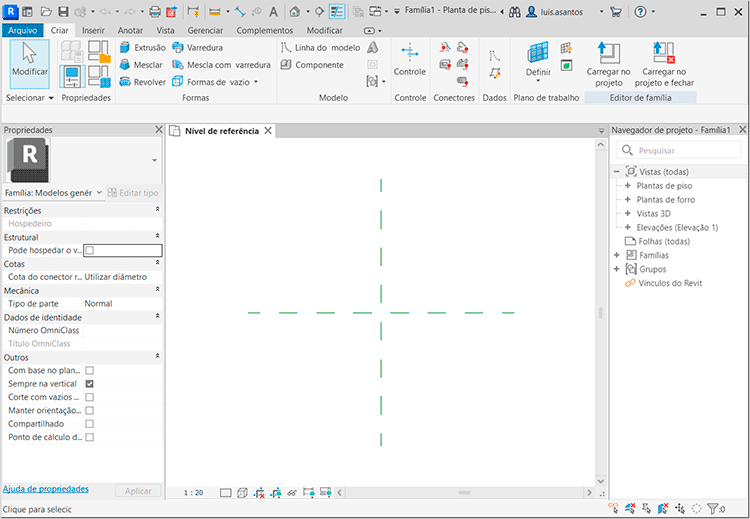

Observe que temos uma nova área de trabalho com novas ferramentas.
Se quiser saber mais sobre esse ambiente de trabalho e o processo de criação de famílias vou deixar o link para um artigo completo sobre o tema.
CRIAÇÃO DE FAMÍLIAS – FUNDAMENTOS

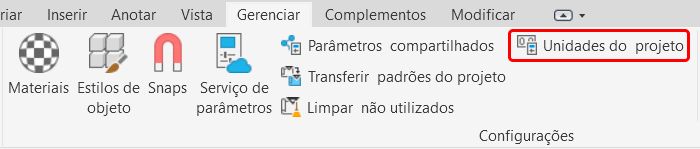

Uma primeira configuração que costumo fazer e alterar a unidade do arquivo para metros, para isso vá até a aba Gerenciar e no painel Configurações clique em Unidades do projeto ou digite UN.

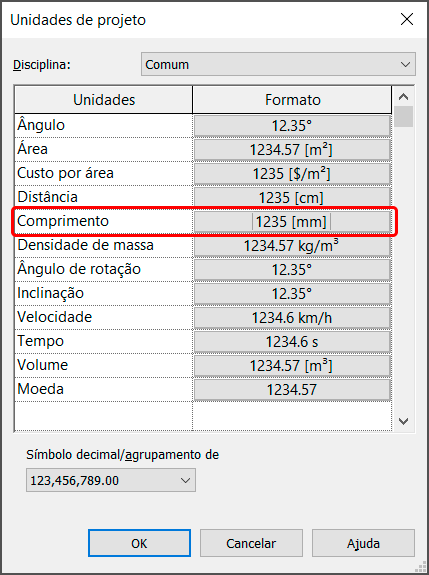

Na janela Unidades do projeto Clique no campo comprimento.
Por fim na janela Formato altere a unidade para metros e o arredondamento para duas casas.

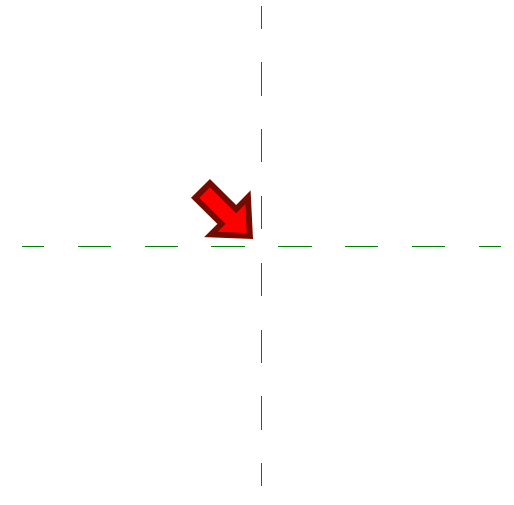

Pode dar ok em todas as janelas. Agora observe que na área de trabalho temos duas linhas verdes tracejadas, elas são planos de trabalho e a intersecção delas representa o centro da nossa área de trabalho.
Esse “centro” é por onde o Revit “segura” a família quando ela é inserida no projeto. Por exemplo, ao criar uma mesa redonda é interessante que o centro dela seja essa intersecção de linhas, o que facilita o seu posicionamento quando ela for inserida no projeto.
Para configurarmos nosso template básico de família, precisamos criar novos planos de referência, que funcionarão como os “controles” das dimensões. Para isso vá até a aba Criar e no painel Dados clique em Plano de referência.
Vamos traçar quatro planos de referência, sendo dois verticais e dois horizontais. Não se preocupe com medidas e distâncias, podemos ajustar isso depois.
Colocados os novos planos de trabalho precisamos definir corretamente suas referências.
Como assim?

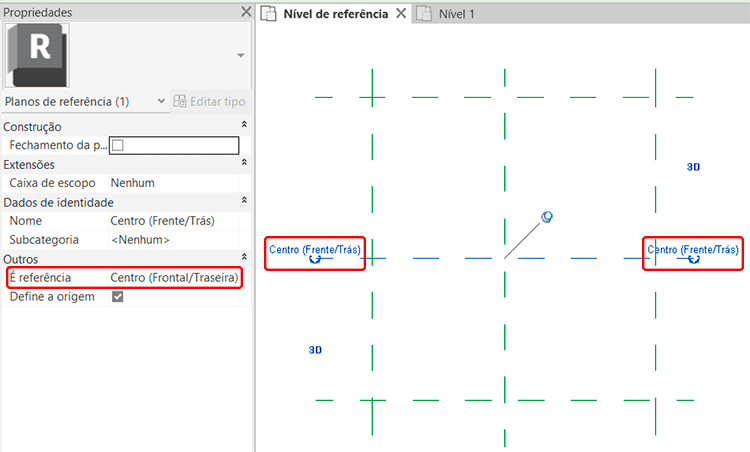

Se você selecionar os planos de trabalho originais (que se intersecionam) vai notar que eles tem nome. Outro detalhe importante é que eles tem uma referência definida, que pode ser visualizada na aba de Propriedades.
Essa definição de referência permite determinar se o plano de trabalho será exibido quando a família for inserida no projeto, facilitando a edição e outros ajustes. Por exemplo, ao inserir um sofá em um projeto e usar o comando Align, é possível usar esses planos de referência para alinhar o sofá.
Entendida a importância dos planos de referência vamos “batizar” cada um deles.

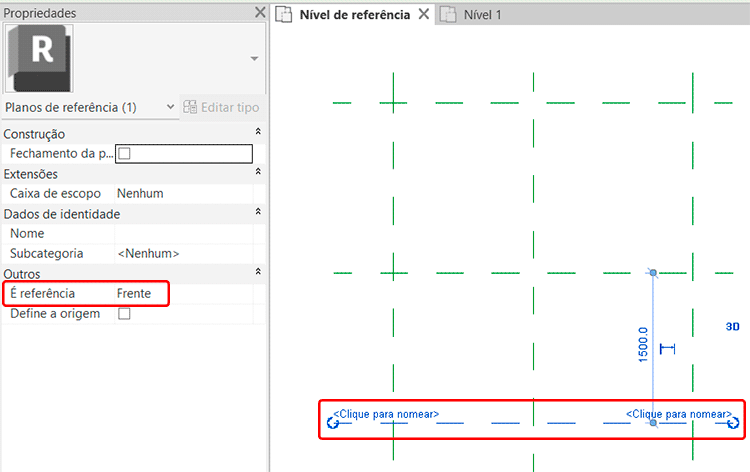

Lembre-se que estamos trabalhando em uma vista em planta e tome cuidado para atribuir os nomes corretamente. Vou selecionar o plano de referência inferior que criei e na paleta Propriedades vou selecionar a opção
Repita o processo com todos os planos de referência que você criou, usando as referências Frente, traseira, esquerda e direita.
Se quiser saber mais sobre como trabalhar com planos de referência, vou deixar o link de um artigo completo logo abaixo:
A próxima etapa e inserir as cotas, começando pelas cotas de equidistância, que vão manter a família centralizada. Para isso basta fazer as cotas em sequência e clicar no ícone EQ para ativar a equidistância.
As cotas de equidistância vão garantir que ao editar os parâmetros a família permaneça centralizada. Se quiser saber mais sobre cotas de equidistância, vou deixar um link para um artigo completo logo abaixo:

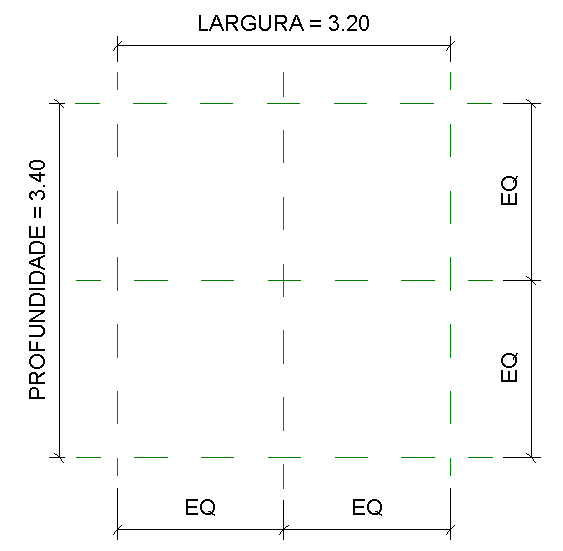

Agora vamos inserir as cotas que serão convertidas em parâmetros de largura e profundidade. Tome cuidado para deixar o template organizado, então organize e distribua as cotas para que o desenho não fique confuso.

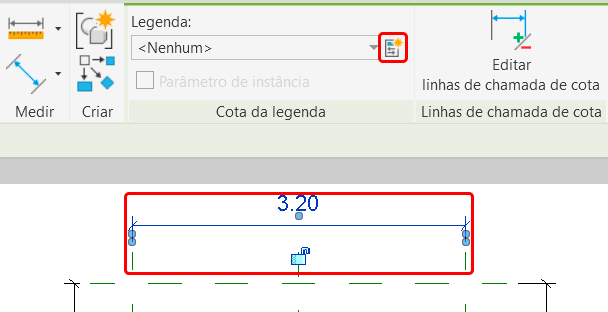

Observe que são cotas convencionais, que estão apenas exibindo os valores de dimensão. Precisamos atribuir parâmetros a essas cotas. Para isso selecione uma das cotas e na aba Modificar | Cotas, no painel Cota da legenda clique em Criar parâmetro.

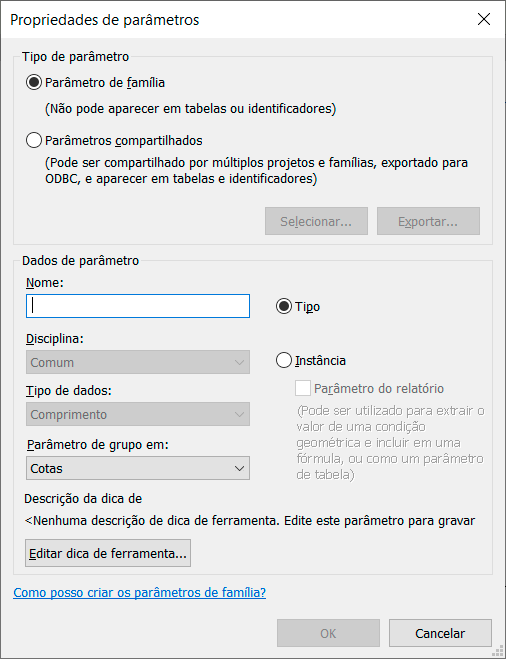

Na janela Propriedades de parâmetros precisamos definir um nome e escolher se este será um parâmetro de Instância ou de Tipo.
Mas qual a diferença entre Tipo e Instância?
Vamos usar uma família de uma cadeira como exemplo. Se o parâmetro de largura dessa cadeira for Tipo, você precisa ir ao Editor de Tipos para fazer a alteração da medida, de forma ao realizar a alteração, todas as cadeiras do projeto serão alteradas.
Já se o parâmetro de largura dessa mesma cadeira for Instância, a alteração pode ser realizada diretamente na paleta de Propriedades, porém ao realizar a alteração, apenas a cadeira selecionada sofrerá a alteração, as demais cadeiras do projeto permanecem como estão.
Obviamente que essa escolha vai variar conforme a sua necessidade, porém não precisa ficar preocupado, podemos modificar isso posteriormente.

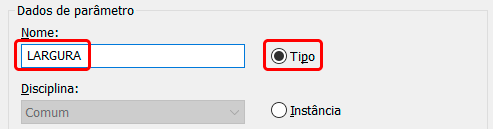

Como selecione o parâmetro correspondente a largura, vou colocar o nome do parâmetro de LARGURA e manter a opção Tipo selecionada.
Finalizando e pressionando ok, você vai observar que a cota agora está exibindo o nome do parâmetro, indicando que a criação do parâmetro foi bem sucedida.

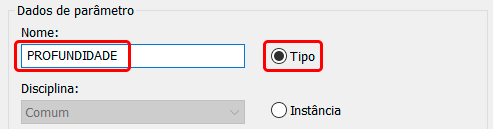

Vamos repetir este processo com a próxima cota, colocando o nome de PROFUNDIDADE e mantendo a opção Tipo selecionada.
Se tudo tiver corrido bem, agora temos os dois parâmetros que criamos disponíveis.
Claro que não podemos deixar de testar os parâmetros, para isso vá até a aba Criar e no painel Propriedades clique em Tipos de família.

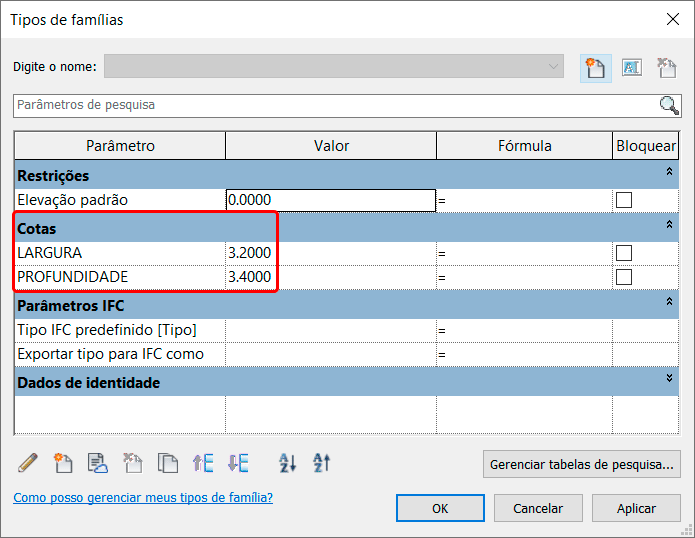

Na Janela Tipos de famílias, no campo Cotas, podemos visualizar os dois parâmetros que acabamos de criar.
Posicione a janela de Tipos de Família de uma forma que você consiga visualizar os planos de referência que acabamos de criar. Assim podemos fazer alguns testes e conferir o resultado. Para testar, altere algum dos valores e clique em aplicar.

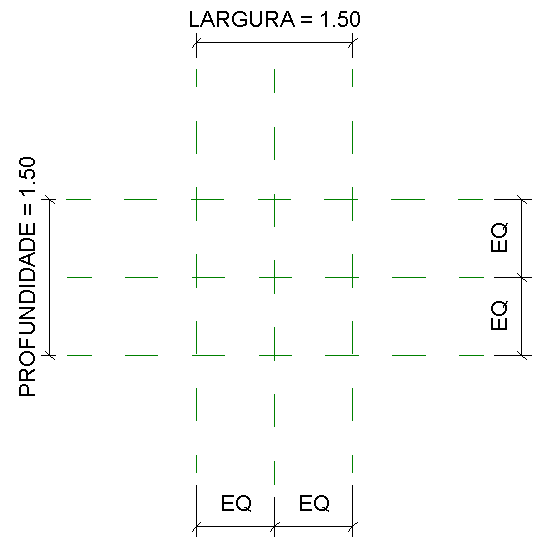

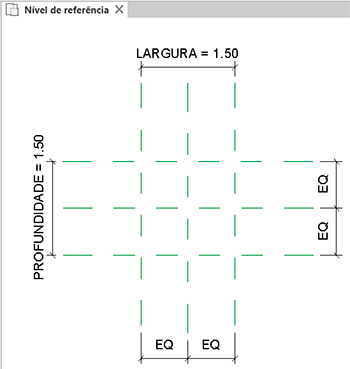

Agora que temos uma estrutura funcional para controlar os parâmetros de largura e profundidade, podemos escolher um valor para as medidas. Vou deixar ambas com 1,50m.

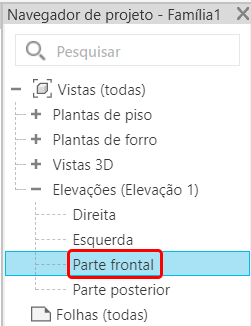

Para finalizar não podemos esquecer do parâmetro de altura. Para isso vamos até o Navegador de projeto e no campo Elevações ative a vista Frontal.
Na vista de elevação Frontal podemos visualizar o Nível de referência, que é o nosso “chão”.
Crie um plano de referência horizontal e insira uma cota de altura.

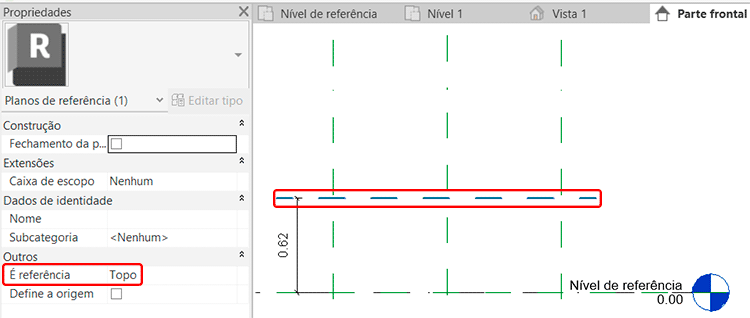

Não se esqueça de selecionar o plano de referência e na paleta de Propriedades e configurar a referência como Topo.

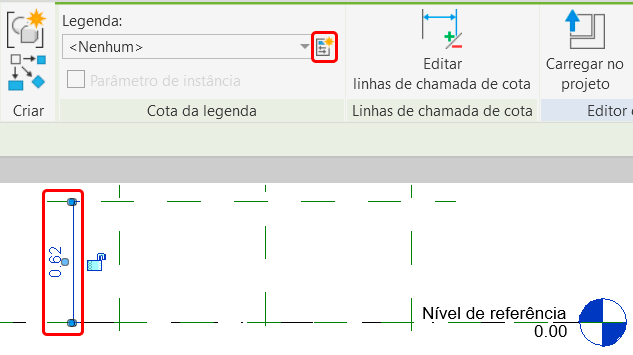

Agora vamos criar o parâmetro de altura. Selecione a cota de altura e na aba Modificar | Cotas, no campo Cota da legenda clique em Criar parâmetro.

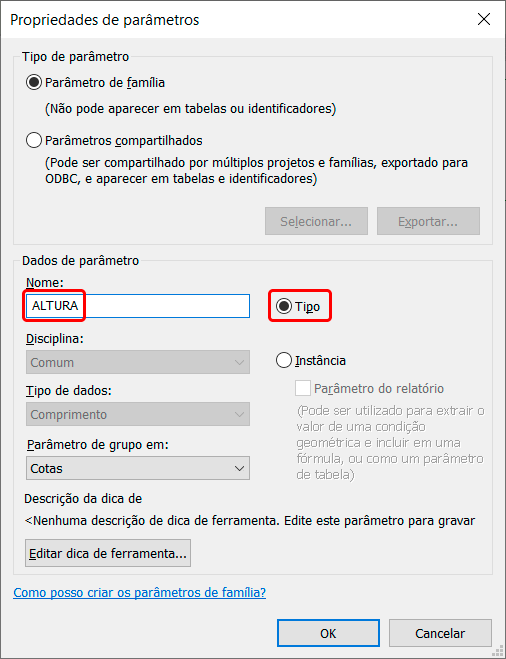

Na janela Propriedades de parâmetros defina o nome como ALTURA e mantenha a opção Tipo selecionada.
Observe que o parâmetro de altura já está visível na vista.
E claro que vamos conferir sua funcionalidade testando ele. Para isso vá até a aba Criar e no painel Propriedades clique em Tipos de família.

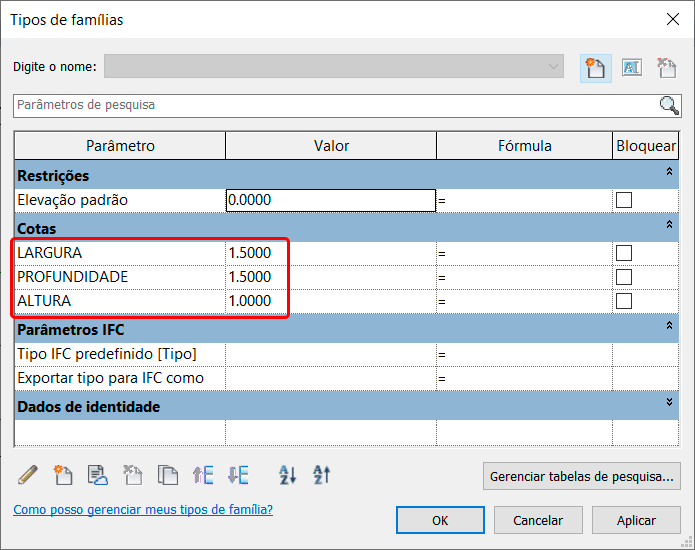

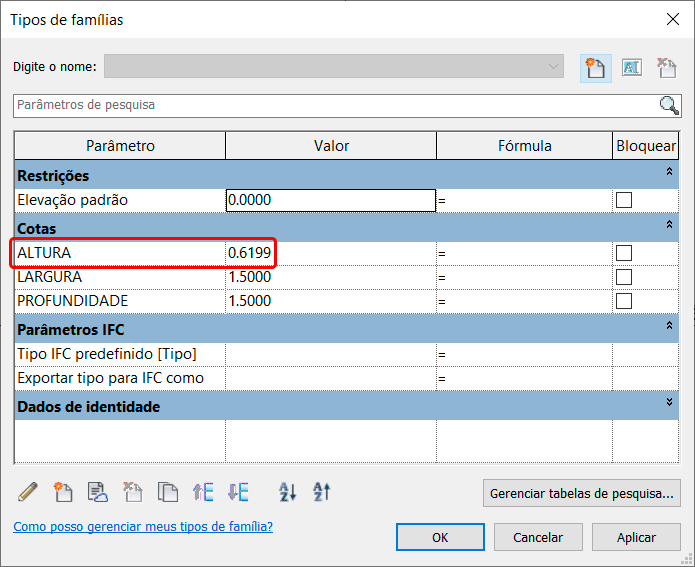

Na Janela Tipos de famílias, no campo Cotas, podemos visualizar o novo parâmetro que criamos, no caso, o de altura.
Posicione a janela Tipos de família de uma forma que consiga visualizar o parâmetro de altura e vamos testar seu funcionamento inserindo alguns valores.

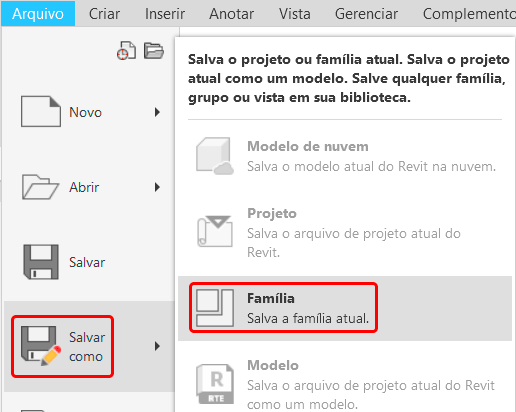

Como valor padrão vou deixar 1,00m. Voltando para a vista de Nível de referência (vista em planta), já temos tudo o que precisamos para o nosso template. Para salvá-lo vá até a aba Arquitetura, clique em Salvar como e selecione a opção Família.

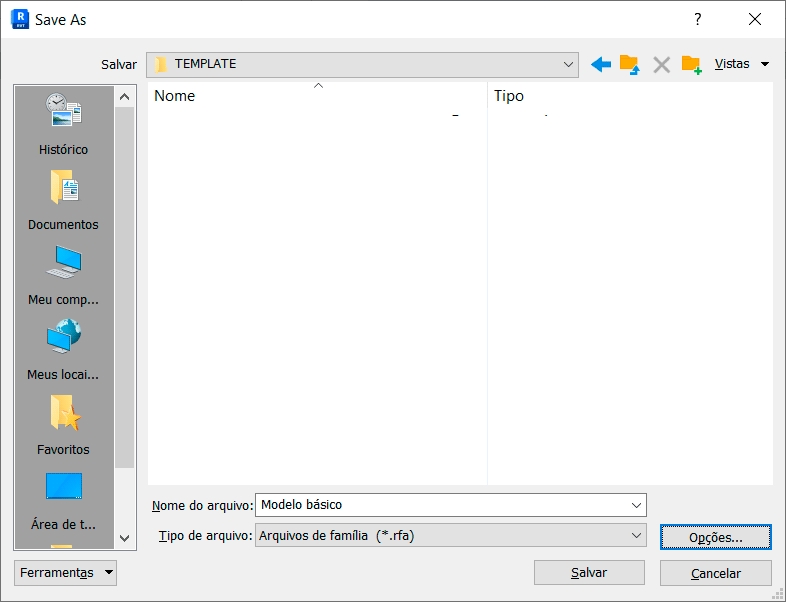

Escolha um local de fácil acesso para salvar o seu projeto. Vou chamar essa família de Modelo básico.

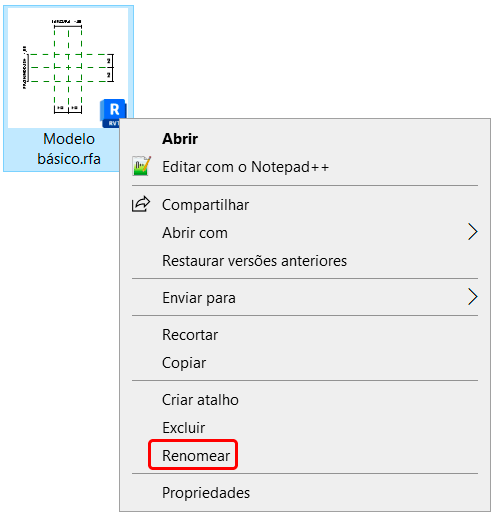

Porém temos um pequeno problema aqui. O Revit não permite salvar uma família como Template. Mas fique tranquilo, salve o arquivo com a extensão “.rfa” normalmente. Agora vá até a pasta onde você salvou o arquivo, clique sobre ele com o botão direito e selecione a opção Renomear.

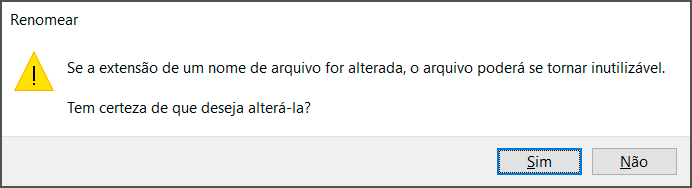

No final do nome que você colocou, digite “.rft”. O windows vai exibir uma mensagem de alerta, mas pode clicar em ok.
Pronto! Template criado!
Porém não pense que terminamos por aqui, ainda temos alguns ajustes importantes que você precisa entender.
Template básico de família – Ajustes
Agora que temos um template básico para a criação de famílias, precisamos entender como ajustá-lo as nossas necessidades. O primeiro passo é abrir o template. Vá até a aba Arquivo e em Novo selecione Família.

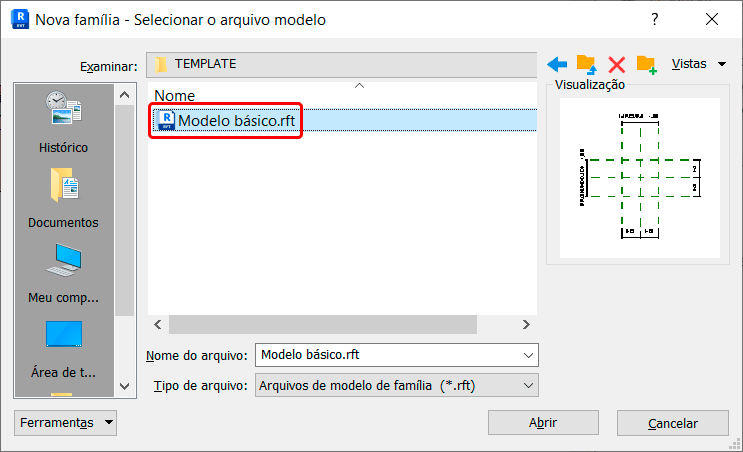

Por padrão, o Revit vai abrir a pasta raiz com todos os Templates padrão, desta forma você precisa localizar a sua família personalizada.
Vá até o local onde salvou sua família e clique em Abrir.
Ao abrir o template o mesmo está pronto para uso porém, toda vez que você for utilizar o template é importante realizar alguns ajustes em função da aplicação da família que você vai criar.
O primeiro passo é definir à que tipo de categoria família você está criando pertence. Lembre-se que esta é uma família de Modelo genérico, portanto precisamos alterar a Categoria da família para que ela seja corretamente contabilizada no seu projeto.
Para isso vá até a aba Criar e no painel Propriedades clique em Categoria e parâmetros de família.

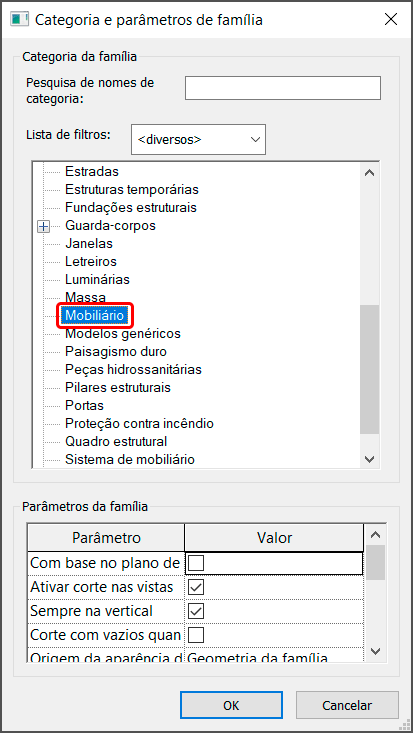

Na janela Categoria e parâmetro de famílias, localize a categoria desejada. Como exemplo, vou alterar para uma família de Mobiliário.
Clique em ok para finalizar. Em seguida precisamos avaliar se você quer que os parâmetros que criamos sejam utilizados como Tipo ou Instância.
Como assim?
Na configuração atual temos os parâmetros de largura, profundidade e altura. Vamos entender o comportamento destes parâmetros conforme a sua escolha:
- Parâmetros de tipo: quando modificados todas as cópias desta família são atualizadas para ficarem com o mesmo valor.
- Parâmetro de instância: quando modificados apenas a família selecionada é atualizada, as demais não sofrem alterações.
A configuração que fizemos dos parâmetros foi Tipo, então se quiser alterar estes parâmetros para Instância, basta ir até a aba Criar, painel Propriedades e clicar em Tipos de famílias.
Na janela Tipos de família localize os parâmetros que criamos.

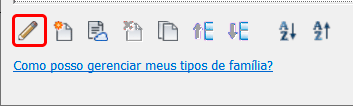

Selecione um dos parâmetros e no canto inferior esquerdo clique em Editar o parâmetro (ícone de um lápis).

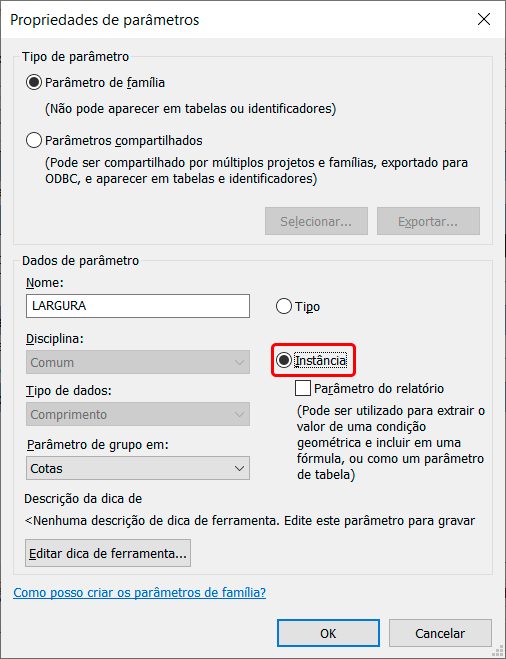

Na janela Propriedades de parâmetros altere o parâmetro para Instância. Repita o processo para todos os parâmetros que você precisar.
Ao finalizar pode clicar em ok. Você vai notar que não temos mudanças visuais, essas modificações só serão percebidas quando a família for carregada para dentro de um projeto. Porém famílias com parâmetros de instância necessitam de um ajuste adicional.
Parâmetros de instância exibem alças de manipulação, que permitem editar a família diretamente na vista, sem necessidade de usar os parâmetros dentro da janela de Propriedades. Essas alças são pequenos triângulos posicionados no sentido que o parâmetro foi criado.

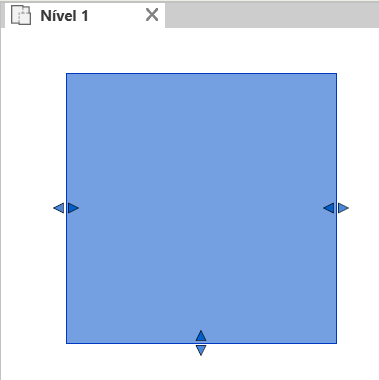

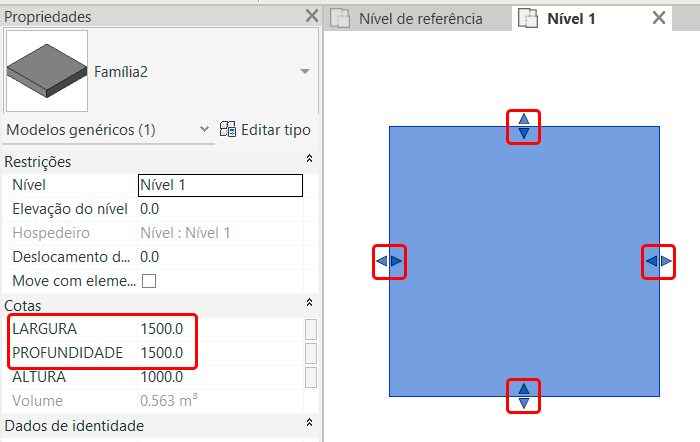

No exemplo abaixo podemos visualizar as alças dos parâmetros de largura e profundidade.
Essas alças facilitam a edição da família de forma rápida, mas se não quiser que elas apareçam no projeto você precisa alterar os planos de referência da família.

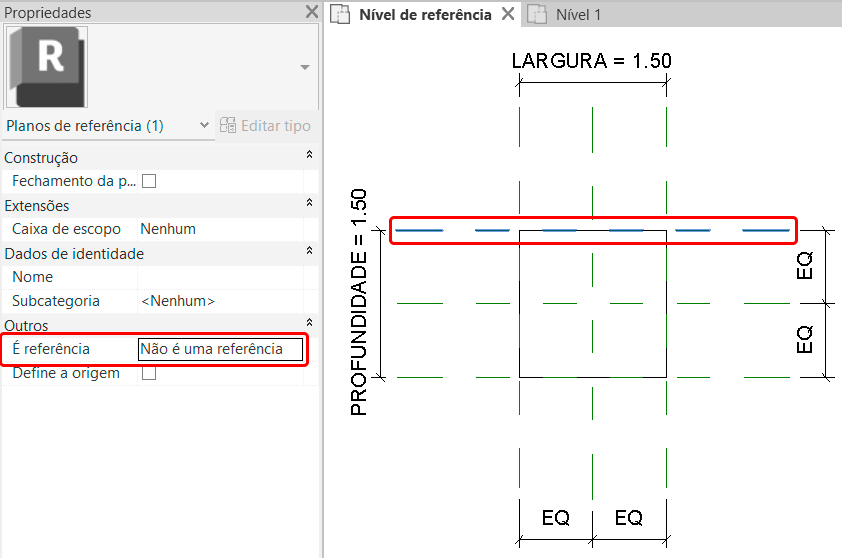

O processo é simples, basta ir até a família, selecionar o plano de referência e na aba Propriedades localizar o campo Referência e alterar para “Não é uma referência“.
Repita o processo para todos os planos de referência que você deseja que não mostrem as alças de manipulação. No meu exemplo eu selecionei o plano de referência Traseira, vou mostrar como a família ficou com essa modificação.
Agora é só criar a sua família! Lembrando que dependendo da complexidade da família, novos planos de referência e parâmetros podem ser necessários, porém este “kit básico” já dá uma adiantada no trabalho! Agora é usar a criatividade!
Conclusão
Criar um template básico para famílias dentro do Revit reduz a quantidade de etapas para a criação de uma família, otimizando seu tempo!
Tem alguma dúvida sobre como criar um template de família ou alguma outra sugestão? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
