Inserir cotas inclinadas

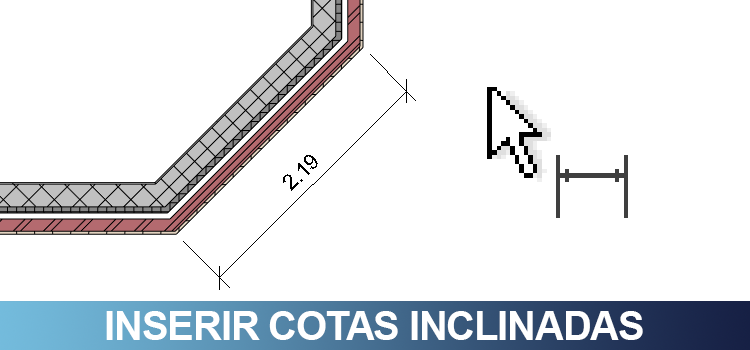

Inserir cotas inclinadas pode se mostrar como um pequeno pesadelo para profissionais iniciantes, então aprenda como colocar suas dimensões e parede de sofrer!

Se tem uma coisa que não ficou nada prático no Revit é o processo de colocação de cotas inclinadas no Revit. É incrível como algo tão simples pode se mostrar tão estressante!

Vou mostrar aqui o processo “correto” de colocação de cotas inclinadas uma alternativa para agilizar o processo. Mas você também pode aproveitar e conferir as publicações que fiz sobre cotas nos links abaixo:

DIMENSÕES NO REVIT – PARTE I

DIMENSÕES NO REVIT – PARTE II

DIMENSÕES NO REVIT – PARTE III

COTAS INCLINADAS

Quanto cotamos qualquer elemento do nosso projeto, o Revit consegue identificar várias possibilidades par ancorar uma cota, seja uma face, plano ou extremidade.

É aí que o nosso problema começa, uma vez que na maioria dos casos uma cota inclinada é ancorada em uma extremidade e ao passarmos o mouse na extremidade de qualquer geometria nem sempre o Revit identifica este ponto específico.

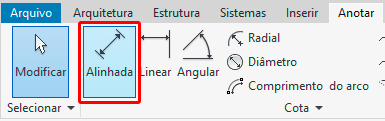

Vamos entender como resolver este problema. Vá até a aba Anotar e escolha a cota Alinhada.

inserir-cotas-inclinadas

Vou usar uma parede inclinada como referência, e com a ferramenta Cota alinhada ativada vou aproximar o mouse da “quina” da parede.

inserir-cotas-inclinadas

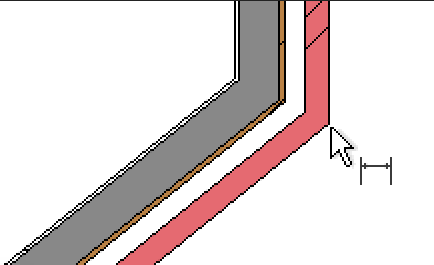

Provavelmente o que vai acontecer é que o Revit vai identificar uma face inteira e não a extremidade como você deseja.

É isso mesmo, mas o que eu faço então?

Simples, você vai apertar a tecla TAB para que o Revit entre no modo de seleção em ciclo, que nada mais é do alternar entre os elementos que podem servir de ancoragem para a sua cota. Não sabe das vantagens da tecla TAB? Veja a publicação abaixo e aprenda um pouco mais!

SELEÇÃO DE OBJETOS – TECLA TAB

Entenda que será necessário apertar a tecla TAB algumas vezes (ou várias) até que seja você consiga selecionar a quina desejada.

inserir-cotas-inclinadas

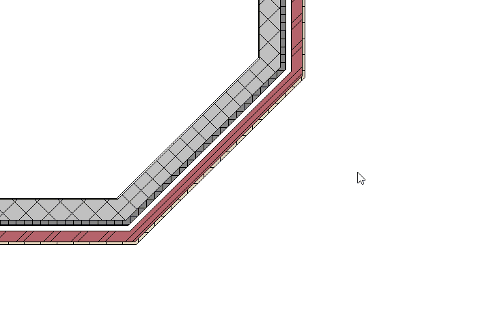

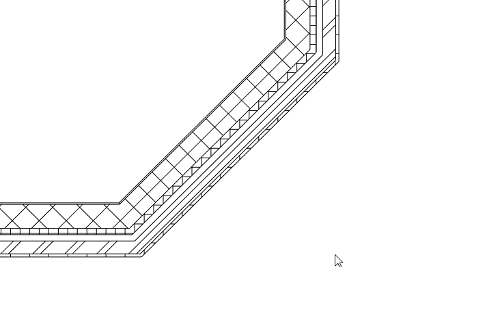

Conforme você for apertando, os possíveis pontos de ancoragem vão se acendendo em azul, mas temos um pequeno problema. quando o Revit identifica a quina o que vai acender é um ponto minúsculo em azul então você deve observar com atenção.

inserir-cotas-inclinadas

Esse trequinho azul é minha referência?

Sim, não sei o motivo para não terem colocado um símbolo decente Porra Autodesk!, mas temos que nos virar com isso.

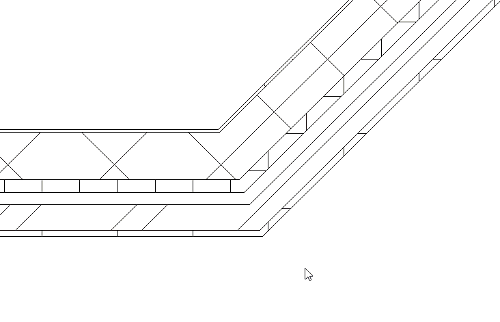

Ao conseguir identificar a quina você deve aproximar o mouse da outra quina e repetir o processo, até conseguir finalmente cotar a parede desejada.

inserir-cotas-inclinadas

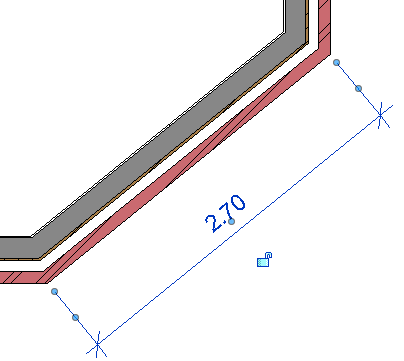

Pronto! Dá trabalho mas tem solução.

inserir-cotas-inclinadas

DICA! Quando você pressiona a tecla TAB o Revit obedece um “circuito” onde ele vai em sequência pulando de um ponto de ancoragem para o outro, e para a nossa sorte, a quina é praticamente a última opção.

Para evitar esses multiplos cliques mantenha pressionado SHIFT e vá apertando TAB. Desta forma o “circuito” é invertido e você identifica a quina do objeto de uma maneira mais rápida sem a necessidade de clicar tantas vezes no TAB.

Então, vamos partir para algumas alternativas para solucionar este problema, lembrando que não será em todos os casos que você vai conseguir aplicá-los.

COTA INCLINADA – OPÇÃO 1

Uma alternativa é você colocar uma cota em uma porta ou janela presente nesta parede incrinada, caso não não tenha uma porta ou janela, coloque, depois que finalizar a cota é só excluir.

inserir-cotas-inclinadas

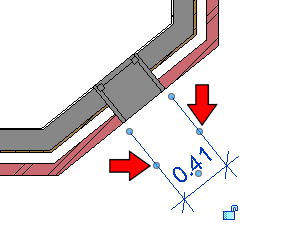

Observe que em ambas linhas de extensão da cota, bem no meio, temos uma azul.

inserir-cotas-inclinadas

Clique e mantenha o mouse pressionado sobre essa “bolinha azul” e arraste ela para a quina correspondente. Em seguida repita o processo para a outra extremidade da cota.

inserir-cotas-inclinadas

Se você tiver colocado uma porta ou janela apenas para resolver o problema, pode excluir.

Pronto! Com isso você deve resolver o problema de colocação de cotas inclinadas!
