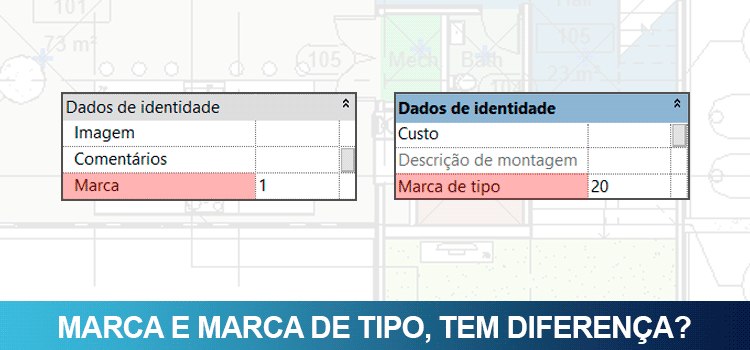

Marca e marca de tipo são parâmetros integrados as famílias do Revit, que apesar de serem simples, é importante compreender a diferença entre ambos. Se você ainda tem dúvidas com isso aproveite e aprenda agora!
No Revit todas as famílias são recheadas de informações, onde vou destacar duas delas, no caso a Marca e a Marca de tipo.
Marca e Marca de tipo

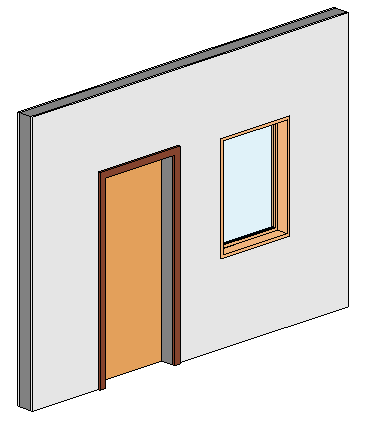

Os parâmetros de Marca e Marca de tipo costumam passar despercebidos e provavelmente você só se dá conta deles quando resolver inserir um identificador nos elementos do seu projeto, como por exemplo em portas e janelas.
Caso não saiba trabalhar
com identificadores (Tags), fiz um artigo completo explicando essa ferramenta, para acessar basta clicar no link abaixo:
IDENTIFICADORES (TAGS) NO REVIT
Um primeiro e importante ponto a ser considerado sobre Marca e Marca de tipo. Quando o Revit fala “marca” não é fabricante, ok? Para fabricante temos um campo específico para isso!
Para inserir um identificador, você pode ir até a aba Anotar e no painel Identificador clicar em Identificador de categoria. Depois basta clicar sobre o elemento que deseja identificar para inserir um identificador.
Mas aí a coisa começa a ficar confusa, porque quando inserimos um identificador de categoria em uma porta, a cada identificador inserido temos uma numeração, desta forma pensamos: “Legal! O Revit está numerando as portas automaticamente pra mim!”

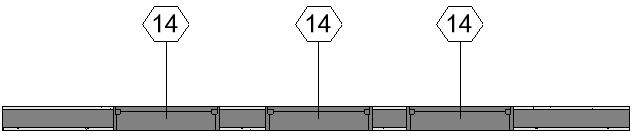

Porém, quando inserimos um identificador de categoria nas janelas, um número (que não sabemos de onde veio) é inserido em todas as janelas, e dessa vez pensamos: “Mas que merd@ é essa?”
Por mais que você tenha usado o mesmo “botão”, no caso o Identificador de categorias, para cada tipo de família temos um identificador diferente, que consequentemente exibe informações diferentes.

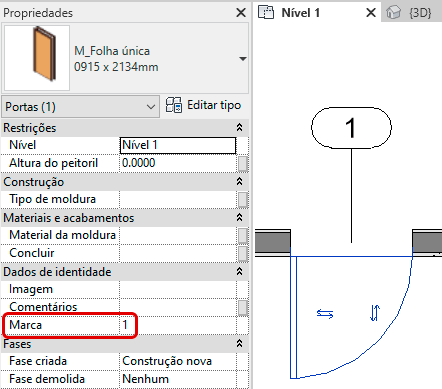

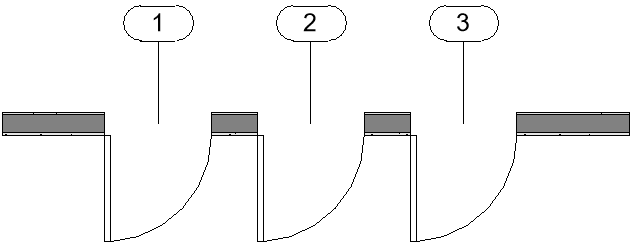

Observe que o identificador das portas tem um formato de “capsula”, e o número exibido por ele é na verdade é a marca da porta, informação gerada automaticamente pelo Revit. Esse parâmetro pode ser conferido selecionando uma porta e olhando na paleta Propriedades.

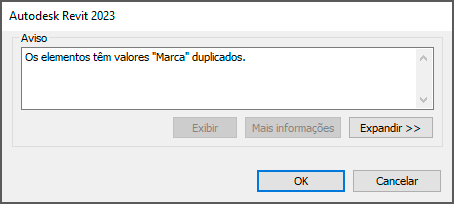

Cada vez que uma nova porta é inserida no projeto o Revit irá preencher este campo identificando a porta nº 1, porta nº 2 e assim por diante. Você pode alterar esses número se quiser, contanto que não coloque um número que já foi criado para outra porta, ou receberá uma mensagem de erro.

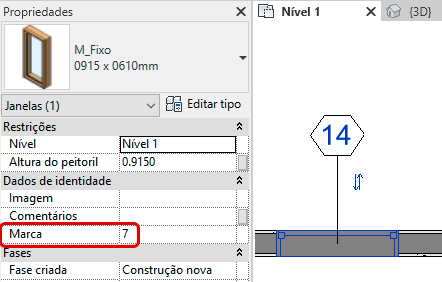

No caso do identificador de janelas o identificador tem um formato de “hexágono”, e o número exibido nele é diferente do que temos no painel de Propriedades.

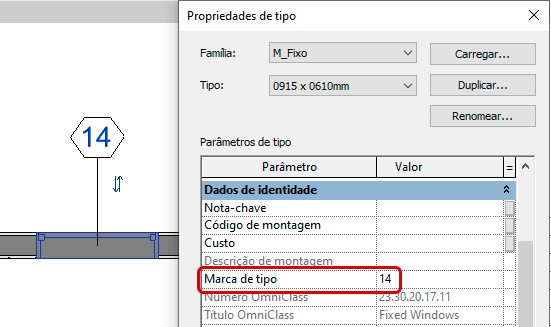

Isso acontece porque ele está exibindo a informação da Marca de tipo, que está dentro do painel Editar Tipo.
Não tem como falar de Marca e Marca de tipo sem falar de Instância e Tipo.
Parâmetro de Tipo ou Parâmetro de Instância?

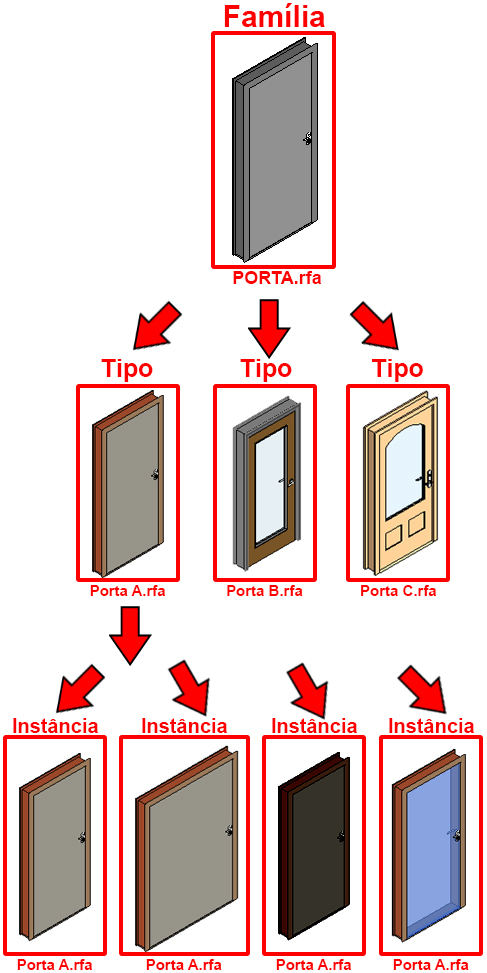

Explicando de uma maneira bem grosseira, no Revit, todos os elementos que temos no projeto são entendidos como famílias, porém temos uma hierarquia, que funciona como uma “árvore genealógica”. Vou usar uma porta como exemplo:
No topo da hierarquia temos a “Família porta”, que pode ser entendido como uma “Categoria”.
Dentro desta categoria temos diferentes modelos de porta, ou melhor dizendo, diferentes “Tipos”. E dentro de um tipo de porta temos as suas variações (cores, medidas, acabamentos, etc), essas variações nós chamamos de “Instância”.

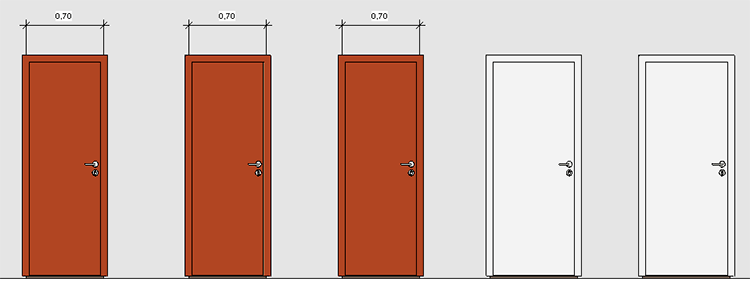

Digamos que a configuração padrão de um “Tipo” de porta seja “Porta de madeira” e eu insiro cinco portas no meu projeto. Porém, em três dessas portas eu altero a sua largura padrão de 0,80m para 0,70m. Já as duas portas restantes eu não altero a largura, porém eu mudo a cor da pintura delas para branco.
Mesmo com essas alterações as portas continuam sendo do “Tipo” madeira, porém perceba que as alterações foram pontuais, isto é, cada porta teve que ser alterada individualmente, ou como dizemos no Revit, cada “Instância” da porta foi alterada individualmente.
Para afetar todas as portas da mesma maneira eu preciso fazer essas edições dentro da categoria desta porta, no caso, na Porta de madeira. Este processo requer que você edite a família da porta.

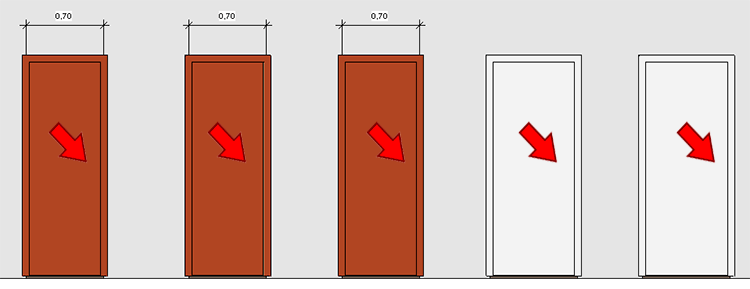

Como exemplo eu vou remover a fechadura e a maçaneta editando a família da porta, isso irá impactar em todas as instâncias desta porta.
Observe que a remoção da fechadura e maçaneta afetou todas as portas de madeira, independente da largura, cor ou qualquer outra característica.
Mas o que pode ser alterado no Tipo da família e na Instância da família?
Vai depender de como ela foi configurada quando ela foi criada. Dentro do processo de criação da família, temos uma série de parâmetros, onde eles podem ficar “bloqueados” (só podem ser alterados editando o arquivo da família) ou podem ser definidos como parâmetros de Tipo ou Instância.

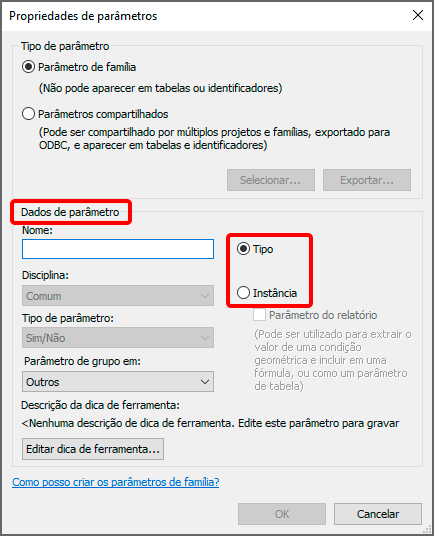

Observe como é uma janela para a criação de parâmetros dentro de uma família.
Além dos campos de configuração da funcionalidade do parâmetro temos um campo onde devemos escolher se o parâmetro criado é Tipo (quando alterado afeta todas as instâncias) ou Instância (quando alterado afeta uma única instância).
Isso oferece um controle muito refinado das mudanças de uma família dentro do seu projeto. Se quiser saber mais sobre Tipo e instância e como criar famílias personalizadas no Revit vou deixar alguns links para artigos completos:
CRIAÇÃO DE FAMÍLIAS – FUNDAMENTOS
REVIT – FAMÍLIA, TIPO E INSTÂNCIA
O que é Marca de tipo?
Em resumo, Marca de tipo é um parâmetro incorporado (não pode ser removido), que permite identificar o tipo de família através de um número (texto), de forma a identificar aquela família, independente das alterações realizadas nas suas instâncias (cópias) no projeto.

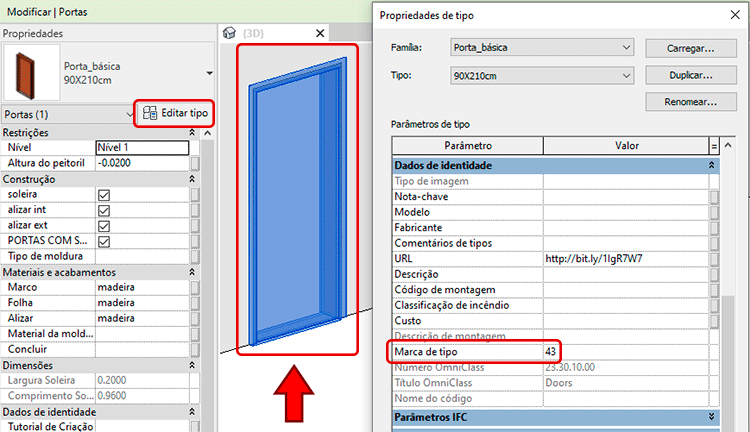

A Marca de tipo de uma família só é visível indo até a paleta Propriedades, clicando em Editar Tipo e acessando a janela Propriedades de tipo.
A Marca de Tipo é uma informação de numérica (texto) que auxilia na identificação dos tipos de família do seu projeto.
O que é Marca?
Em resumo, Marca é um parâmetro incorporado (não pode ser removido), que permite identificar instância de uma família de forma única, através de um número (texto), desta forma, independente da quantidade de vezes que esta família foi inserida no projeto, cada família terá seu próprio número de identificação.

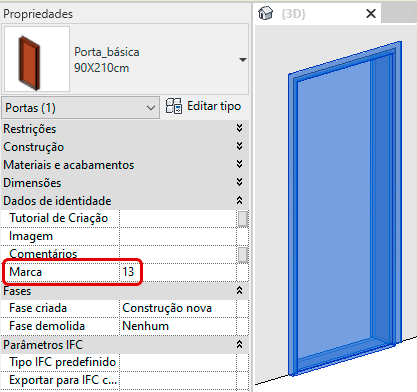

A Marca de uma família esta visível dentro da paleta de Propriedades, basta selecionar a família desejada e conferir.
A Marca de uma família também é uma informação numérica (texto), que auxilia na identificação das famílias de forma individual.
Se quiser aprender a personalizar os identificadores do seu projeto como Tipo ou Marca de Tipo, vou deixar o link de um artigo completo sobre o tema:
IDENTIFICADORES ABNT: PORTAS E JANELAS
CONCLUSÃO
Marca e Marca de tipo são parâmetros incorporados presentes nas famílias do Revit, que permitem identificar de forma geral ou única as famílias do seu projeto.
