Telhado no Revit – Guia básico

Telhado no Revit é uma ferramenta muito simples, porém costuma causar alguma confusão entre diversos profissionais, então vamos aprender como trabalhar corretamente com este incrível recurso! Aprenda agora!

Telhado no Revit

A função de um telhado, assim como qualquer tipo de cobertura, é proteger o espaço interno de uma edificação, sendo que existem diferentes tipos e técnicas construtivas para a sua elaboração, que variam conforme a região ou mesmo país.

O processo mais tradicional no Brasil é o uso de uma estrutura de madeira e uma cobertura com telhas. Sobre o processo de execução da estrutura de madeira, fiz uma publicação detalhada que pode ser acessada no link abaixo:

MADEIRAMENTO DE TELHADO – REVIT

Já sobre a camada de telhas é onde encontramos a maior fonte de confusão dentro do Revit, uma vez que a expectativa é encontrar uma ferramenta para inserir as telhas de forma individual e temos um recurso que trabalha com camadas.

Para entender melhor o funcionamento desta ferramenta, precisamos compreender em qual sistema de telhados serviu como base para a criação deste recurso.

Telhado Americano/Europeu

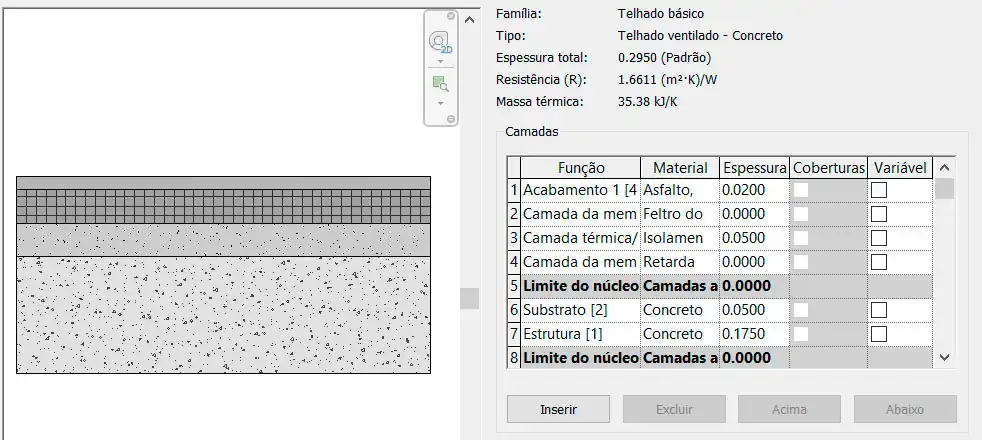

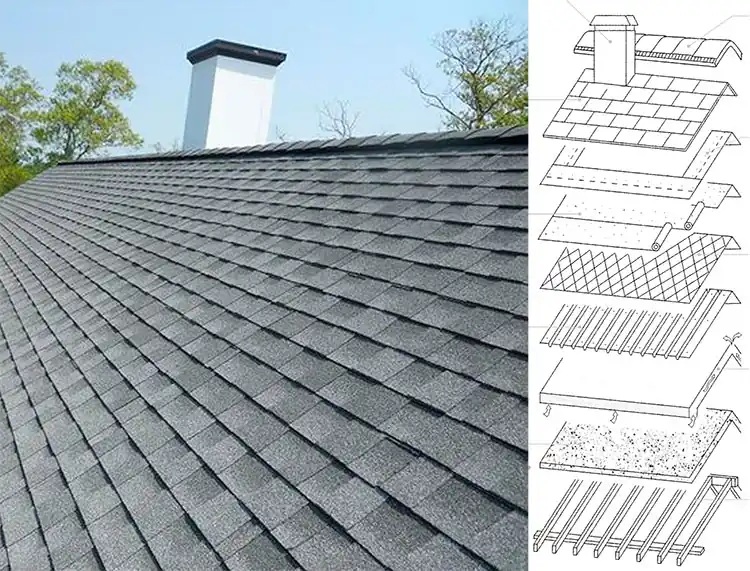

A ferramenta telhado no Revit parte do princípio que uma cobertura deve possuir algum tipo de isolamento térmico e/ou acústico, desta forma temos sobre a estrutura do telhado algumas camadas.

telhado-no-revit

Este é um processo muito comum em telhados de casas americanas ou europeias, porém para que está habituado com o sistema mais tradicional de telhado no Brasil, acaba se decepcionando.

No caso telhas cerâmicas, a expectativa é que a ferramenta telhado no Revit ofereça opções variadas de telhas e quando se depara com um painel para configurar camadas, acaba ficando bem decepcionado.

telhado-no-revit

Mas se você parar para analisar faz todo o sentido, um telhado não se resume a uma estrutura de madeira com telhas em cima, precisamos pensar além da proteção contra chuvas e intempéries no isolamento térmico e acústico.

Outro ponto que causa estranhamento, é o fato de não ser possível inserir as telhas de forma efetiva, isto é, telha por telha. O que fazemos é inserir uma camada com um padrão de hachuras ou uma textura para representar as telhas.

Por questões de desempenho, inserir cada uma das telhas deixaria o arquivo extremamente pesado, devido a quantidade de elementos geométricos no projeto, além de ser desnecessário, podemos facilmente definir a quantidade de telhas com a área quadrada de cada uma das águas da cobertura.

Outro aspecto muito importante é que apesar do nome da ferramenta ser “Telhado”, trata-se de um dos elementos de um telhado, no caso as camadas acima da estrutura, então a estrutura do telhado é um elemento que deve ser trabalhado separadamente.

Agora que entendemos como a ferramenta foi pensada, podemos ver como ela funciona.

Ferramenta telhado no Revit

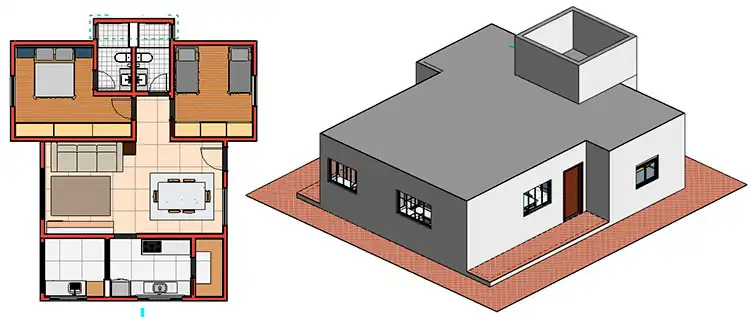

Para apresentar a ferramenta telhado no Revit, vou usar um projeto simples onde tenho diferentes tipos de inclinação, onde será possível explorar algumas funções da ferramenta. Como se trata de um exemplo, eu vou desconsiderar a estrutura do telhado, focando na apresentação da ferramenta.

telhado-no-revit

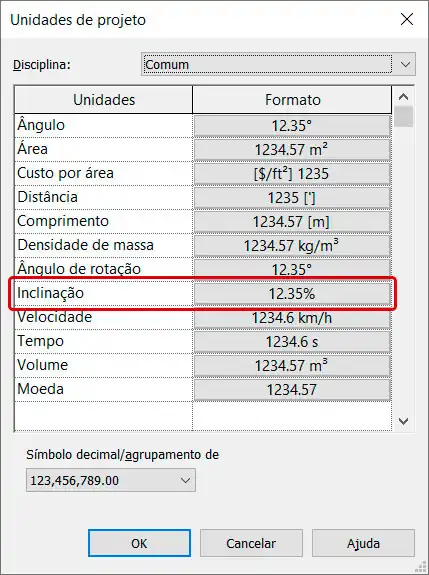

Antes de iniciar o telhado no Revit é importante fazer uma conferência das unidades do arquivo, mais precisamente a inclinação. A unidade do campo inclinação deve estar configurada como Percentual. Para acessar esta ferramenta rapidamente digite UN.

telhado-no-revit

A ferramenta telhado no Revittrabalha com o modo croqui, isto é, você vai precisar desenhar o contorno do telhado, desta forma você precisa utilizar a vista onde o telhado será criado, no meu caso renomeei o Nível 2 como Laje, vou ativar esta vista antes de acessar a ferramenta.

telhado-no-revit

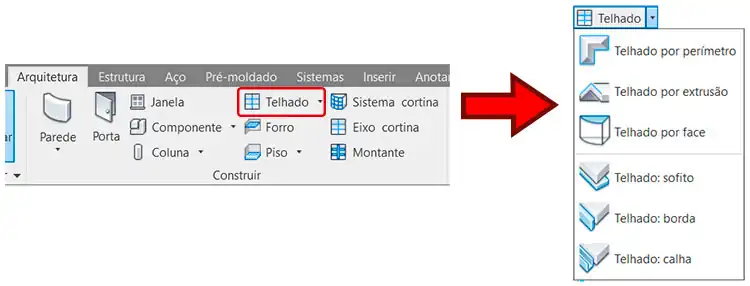

A ferramenta esta disponível na aba Arquitetura, onde temos o painel Construir. Observe que ao lado do nome Telhado temos uma seta, que disponibiliza as formas como o telhado pode ser construído, além de outros recursos.

telhado-no-revit

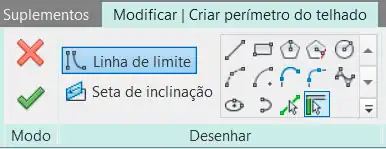

Vou começar com a ferramenta telhado por Perímetro, clicando sobre ela teremos acesso a aba Modificar|Criar perímetro do telhado.

telhado-no-revit

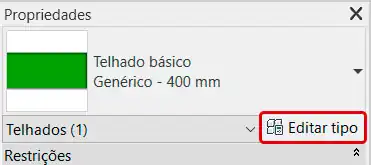

Mas antes de iniciar qualquer desenho, preciso escolher o tipo de telhado que vou trabalhar, para isso vamos até o painel Propriedades e clicar em Editar Tipo.

telhado-no-revit

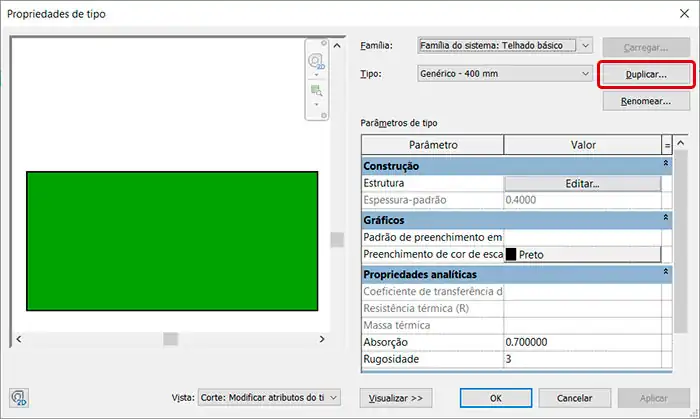

Observe que na janela Propriedades de tipo temos um painel muito similar ao de edição de Paredes, onde caso você esteja utilizando o template padrão do Revit o modelo de telhado é um bloco verde de 400mm. A primeira coisa que vamos fazer aqui é Duplicar e criar um novo tipo de telhado no Revit.

telhado-no-revit

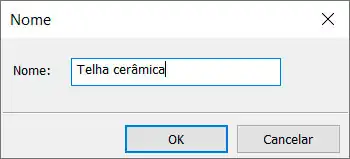

Vou chamar de telha cerâmica e clicar em ok.

telhado-no-revit

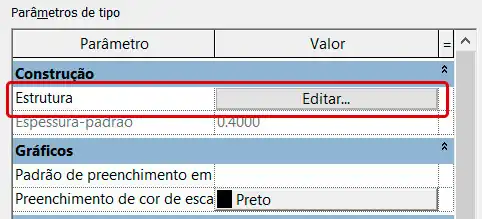

Criado o novo tipo de telhado, em parâmetros de tipo localize o campo Estrutura e clique em Editar.

telhado-no-revit

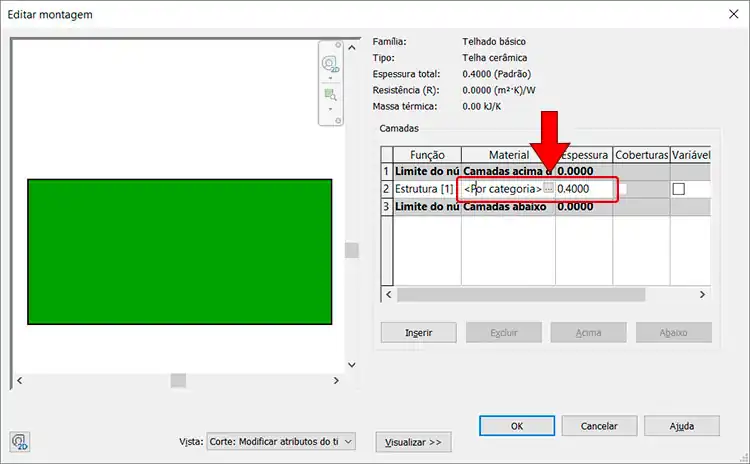

Como apresentado no início da publicação, perceba que podemos criar diversas camadas para o nosso telhado no Revit, oferecendo a possibilidade de inserir camadas de impermeabilização, mantas de controle térmico, acústico e diversas outras possibilidades.

Caso seu projeto não tenha nenhum destes elementos, podemos usar uma única camada, que irá representar a telha, então vou fazer dois ajustes aqui.

O primeiro é alterar a espessura para 5 centímetros (0,05), em seguida no campo material (que está indicando Por Categoria) vou clicar nos “três pontinhos” para acessar Editor de materiais.

telhado-no-revit

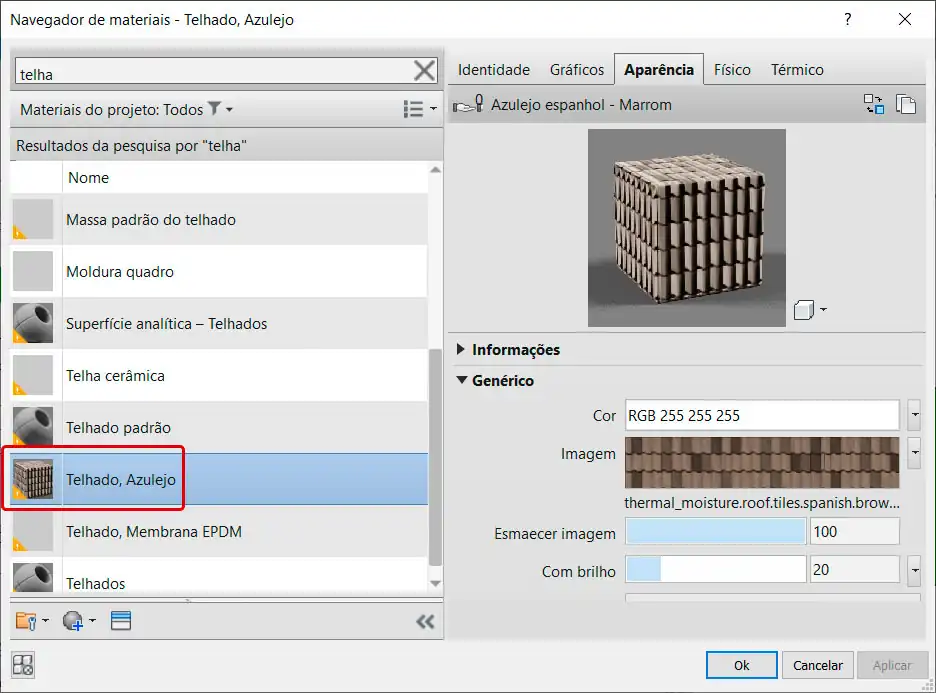

Em Navegador de materiais procure use o campo de busca para digitar telha, em seguida selecione a opção Telhado, Azulejo (sim, a tradução esta uma bosta errada), ou escolha o material que preferir. Em seguida clique em Ok.

telhado-no-revit

Em seguida pode finalizar clicando em Ok nas demais janelas, assim podemos ir para a etapa de criação do telhado no Revit.

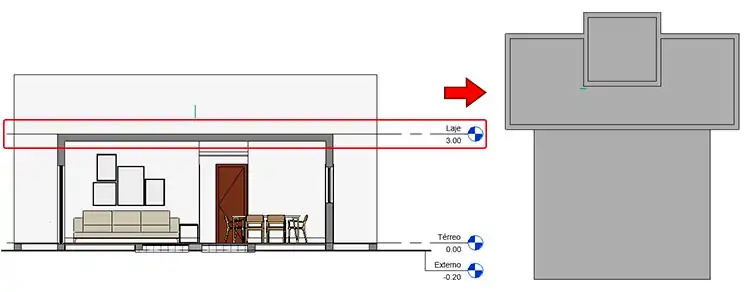

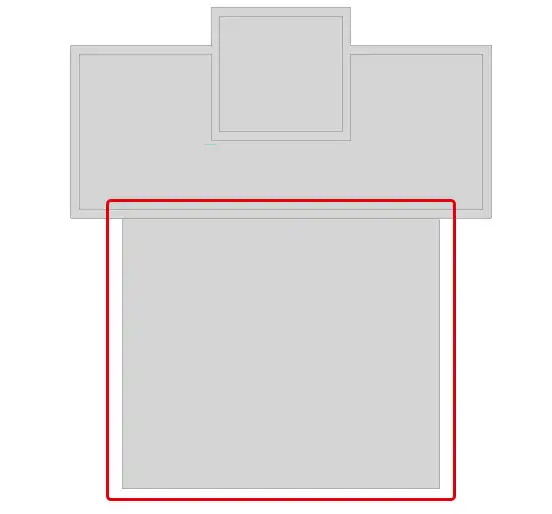

No projeto que vou utilizar como exemplo tenho três diferentes coberturas, então vou me concentrar na primeira delas, que será uma cobertura de duas águas.

telhado-no-revit

Antes de iniciar o desenho de um telhado uma série de fatores devem ser analisados e previamente decididos, por exemplo: tipo de telhado, tipo de telhas, inclinação adequada, quantas águas o telhado deve ter, se o telhado será embutido, com beiral, etc.

No exemplo será um telhado de duas águas com 30% de inclinação, possuindo um beiral de 60cm, utilizando telhas cerâmicas.

O processo de desenho é muito simples, basta recorrer as ferramentas de desenho e desenhar os limites do seu telhado.

telhado-no-revit

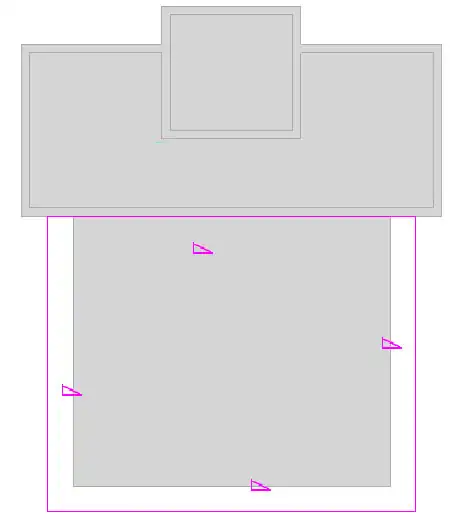

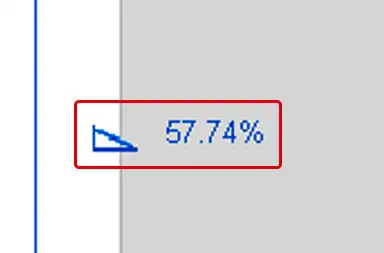

Se você observar bem para cada uma das linhas foi exibido um “triângulo”. Essa representação indica que a respectiva linha vai criar um plano inclinado, no caso, uma água do telhado. Ao selecionar a linha correspondente será exibido o valor de inclinação.

telhado-no-revit

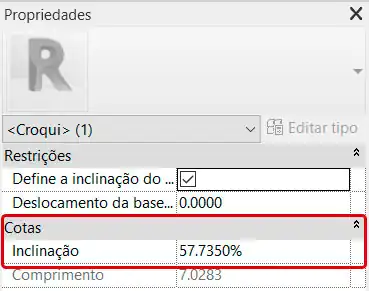

Este valor pode ser alterado diretamente na tela ou no painel de Propriedades. A vantagem do painel de Propriedades é que você pode selecionar múltiplas linhas e alterar todas de forma simultânea (caso todas tenham o mesmo valor).

telhado-no-revit

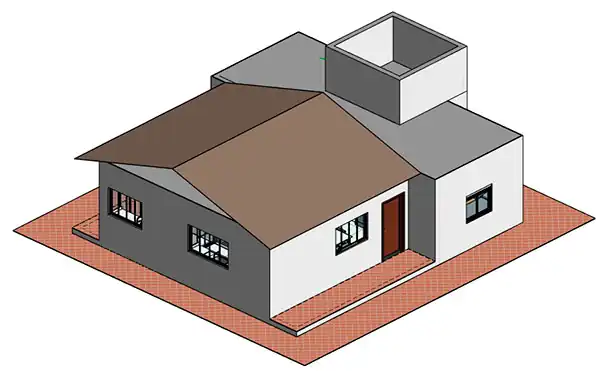

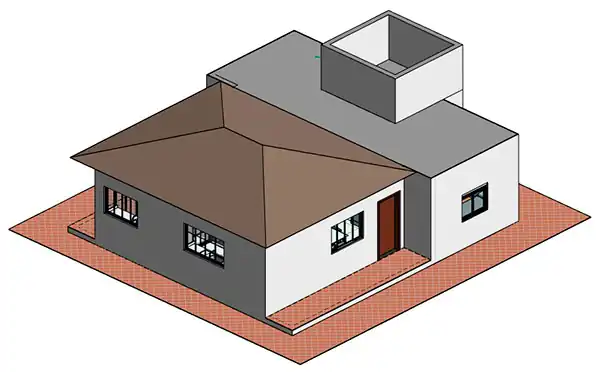

Se eu alterar todas as linhas para o valor de 30% de inclinação e finalizar o comando, meu telhado no Revit vai ficar com quatro águas, conforme a imagem abaixo.

telhado-no-revit

Mas o objetivo aqui é um telhado com duas águas, sendo necessário desabilitar a inclinação em dois pontos do telhado. Só que precisamos tomar um cuidado. Não é possível colocar o valor 0% de inclinação.

Mas o que eu faço então?

Caso tenha finalizado o comando basta selecionar o telhado e na aba Modificar|Telhados e clicar em Editar perímetro.

telhado-no-revit

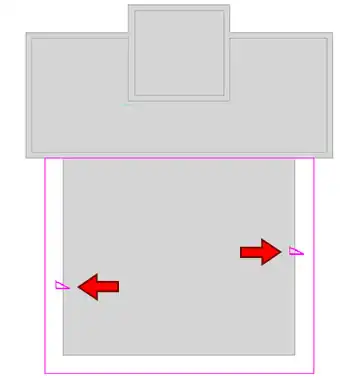

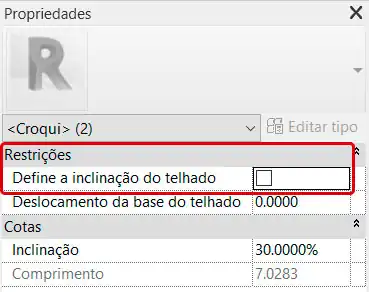

Simples, selecione a linha que representa o trecho sem inclinação do telhado no Revit, vá ao painel Propriedades e desmarque a opção Define a inclinação do telhado.

telhado-no-revit

Observe que o símbolo do triângulo desaparece da linha correspondente.

telhado-no-revit

Para concluir o telhado basta clicar em “OK” no campo Modo, dentro da aba Modificar.

telhado-no-revit

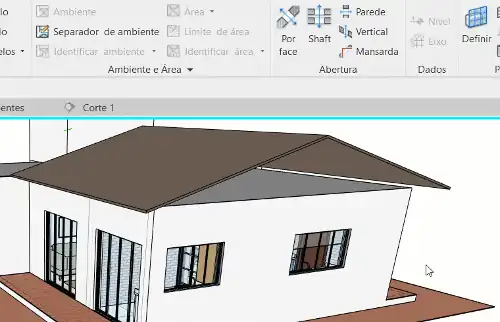

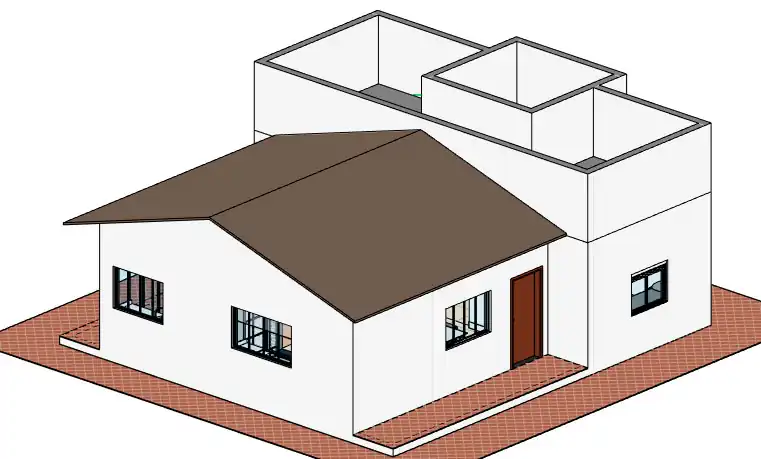

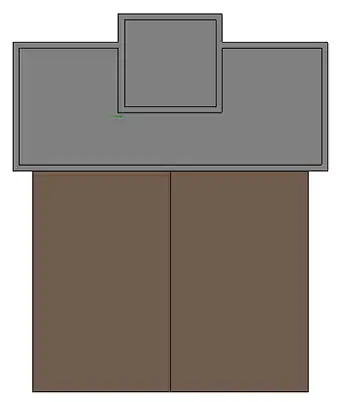

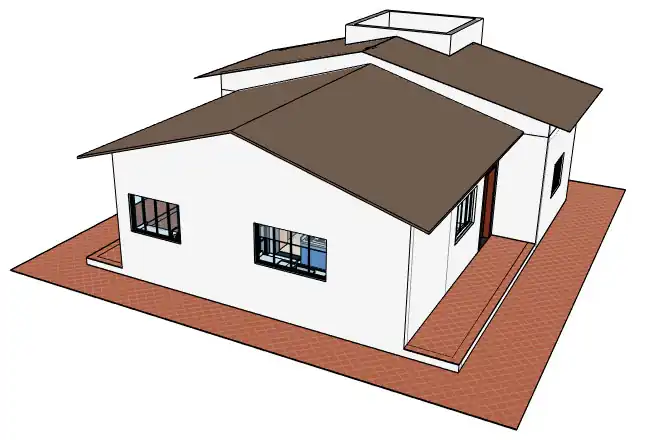

Ao finalizar o comando já será possível visualizar o resultado.

telhado-no-revit

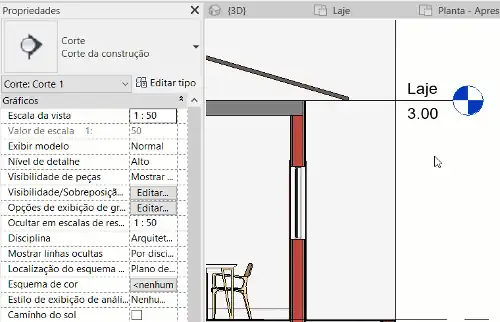

Agora vamos analisar alguns detalhes do telhado no Revit. Vou utilizar um corte para um melhor entendimento do resultado.

telhado-no-revit

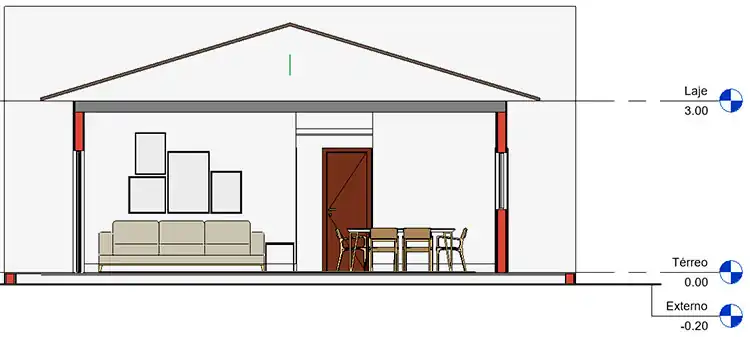

Observe que o telhado tem sua inclinação iniciada a partir da nível em que foi criado, no caso do exemplo, o nível Laje 3.00, sendo importante perceber que a ferramenta Telhado por perímetro não considera nenhum tipo de estrutura abaixo do telhado no Revit.

Isso quer dizer que mesmo que existisse uma estrutura de madeira logo abaixo do telhado seria necessário ajustar o telhado para que ele fique devidamente apoiado na estrutura.

Para conseguir espaço para acomodar a estrutura que irá sustentar o telhado é possível deslocar o telhado, para isso basta selecionar o telhado e no painel Propriedades usar o campo Deslocamento base do nível e inserir o valor desejado.

telhado-no-revit

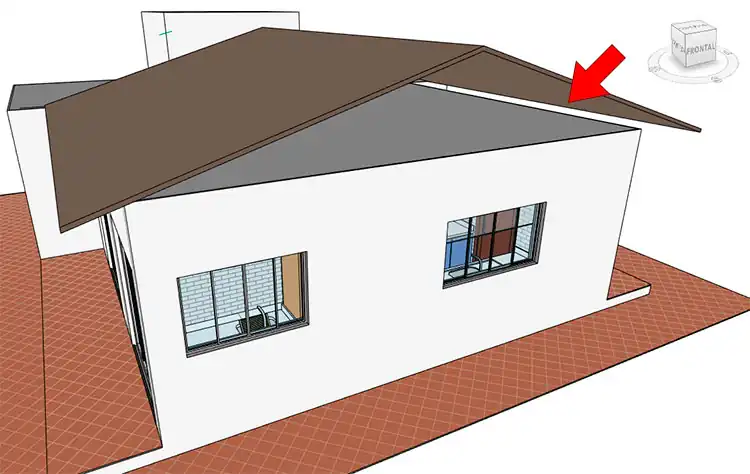

Outro detalhe é que como o telhado possui um beiral, o mesmo não encosta em nenhum ponto da laje.

telhado-no-revit

Nas laterais acaba não sendo muito problemático, afinal temos que considerar além de uma estrutura outros detalhes de acabamento, mas na vista frontal temos essa imensa abertura.

Para efetuar o fechamento podemos recorrer a um recurso da própria parede, onde basta selecionar a parede correspondente e no painel Modificar|Paredes, onde podemos usar a ferramenta Anexar topo/Base.

telhado-no-revit

O processo é super simples, clique em Anexar topo/Base e em seguida clique no telhado, que a parede é estendida até encostar no telhado.

telhado-no-revit

Se o telhado for removido as paredes voltam ao seu formato original, mas caso precise desvincular a parede basta selecionar a parede novamente e clicar em Desanexar topo/Base.

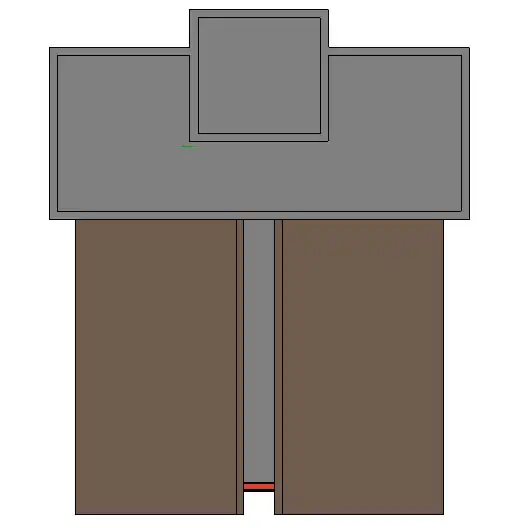

Um problema muito comum com o telhado no Revit é a sua visualização na vista em que ele foi criado. Observe como o meu ficou.

telhado-no-revit

Porque o telhado esta cortado??

Simples, uma faixa de vista convencional esta configurada para uma visão em planta Baixa, ou seja, o seu plano de corte esta com um valor entre 1,20 e 1,50m, para que seja possível exibir corretamente portas e janelas.

Mas como estamos trabalhando com um telhado no Revit, precisamos ajustar a faixa de vista deste nível ou pelo menos do trecho do telhado. Isso é facilmente resolvido indo até o painel Propriedades e no campo Faixa de vista alterar o valor de Plano de corte.

telhado-no-revit

Fiz duas publicações que exploram tanto o a Faixa de vista no contexto da vista como o processo para criar faixas de vista personalizadas, para conferir basta clicar nos links abaixo:

ENTENDENDO FAIXAS DE VISTA

CRIAR FAIXA DE VISTA PERSONALIZADA

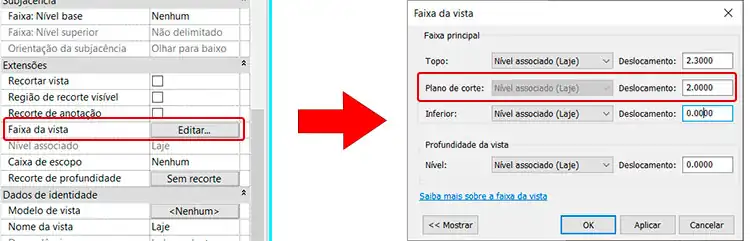

Alterei o valor de Plano de corte para 2,00 e foi o suficiente para o meu caso.

telhado-no-revit

Agora tenho outro trecho que também irá comportar uma cobertura de duas águas. Ainda na vista da Laje vou clicar na ferramenta Telhado e iniciar o desenho dessa nova cobertura.

Importante observar que o trecho onde o telhado será inserido eu tenho uma pequena diferença, ele possui paredes sobre a laje. Desta forma, quando eu criar o telhado ele vai ficar “atravessado” nessas paredes.

telhado-no-revit

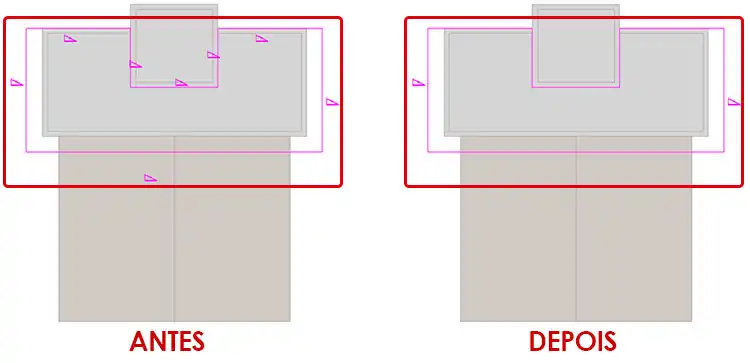

Lembre-se de desabilitar as linhas que você não deseja que tenham inclinação, observe como o meu desenho ficou antes e depois de configurar as inclinações.

telhado-no-revit

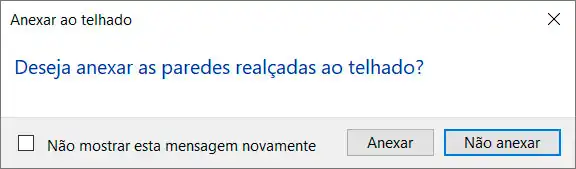

Ao finalizar o desenho clique para confirmar o telhado e observe que será exibida uma mensagem dizendo: Deseja anexar as paredes realçadas ao telhado?

telhado-no-revit

Lembra que no telhado anterior foi necessário anexar as paredes manualmente? Quando uma parede é detectada atravessando o telhado o Revit pergunta se queremos anexá-la, fazendo com que ela se encerre logo abaixo do telhado. Pode clicar em Anexar.

telhado-no-revit

Em algumas situações o telhado pode fugir de um formato convencional, isto é, não seja plano ou tenha algum elemento diferente, então podemos recorrer a opção Telhado por Extrusão.

Vou utilizar o trecho que foi destinado ao reservatório deste projeto. Para facilitar a criação do telhado vou alterar para uma vista lateral.

telhado-no-revit

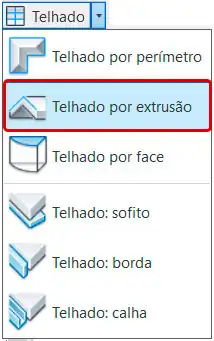

Agora vou até a aba Arquitetura e novamente na ferramenta Telhado, porém vou selecionar a opção Telhado por extrusão.

telhado-no-revit

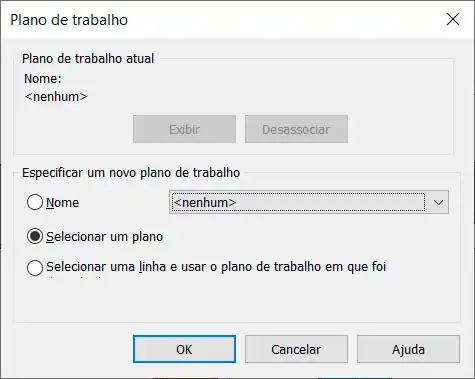

Será solicitado que você defina um plano de trabalho, que é onde a extrusão do telhado será iniciada. O mais indicado é usar a opção Selecionar um plano, onde podemos clicar na face da parede do reservatório.

telhado-no-revit

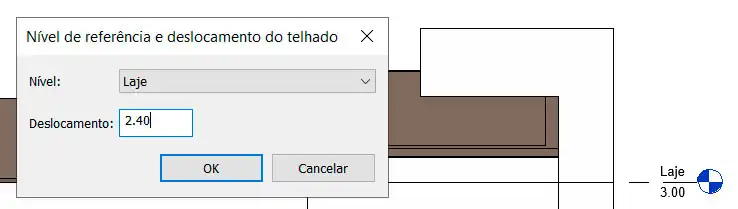

Um detalhe interessante é que ao clicar em uma parede o Revit exibe uma janela perguntando qual o nível de deslocamento, ou seja, para que o telhado por extrusão fique o mais alinhado possível em relação a altura da parede. Vou utilizar o valor de 2,40.

telhado-no-revit

O modo de croqui será ativado. Aqui você deve criar o formato que o telhado deve ter, lembrando que se trata de uma extrusão, ou seja, esse formato será constante por todo o percurso do telhado.

Outro detalhe importante é que não é necessário colocar espessura, que será definida pelo tipo de telhado que você estiver usado.

telhado-no-revit

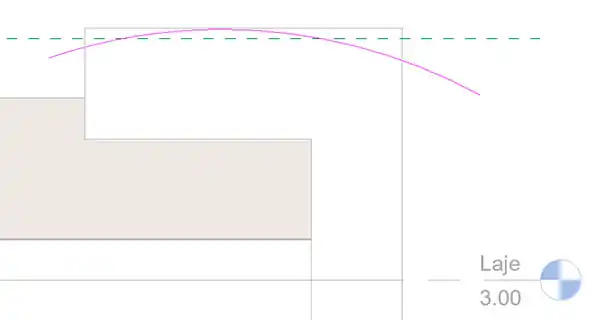

Observe que o tracejado verde corresponde ao deslocamento que você definir. Fiz um telhado de simples curvatura em arco, mas é possível criar modelos mais elaborados. Ao terminar o desenho clique em Ok, no campo Modo, lá em cima, na aba Modificar.

telhado-no-revit

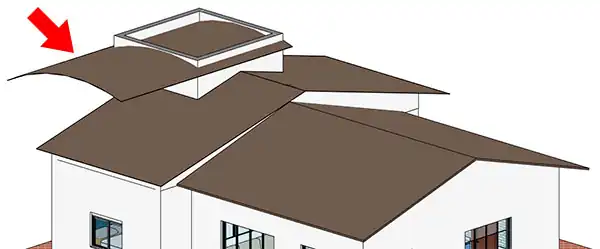

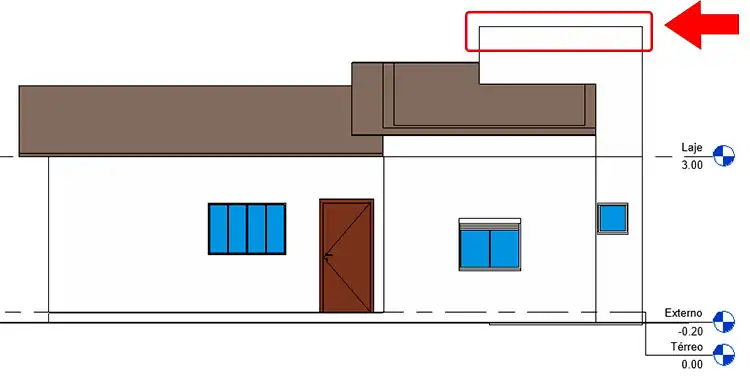

Ao finalizar é comum o telhado apresentar algum probleminha, como se estender além do necessário.

telhado-no-revit

Mas isso pode ser facilmente corrigido pela vista superior. Não se esqueça de utilizar o recurso anexar topo base para corrigir as paredes.

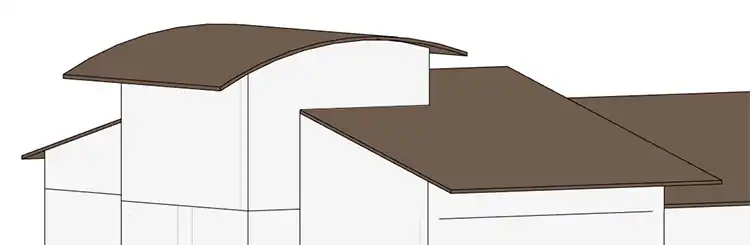

Com isso esta pronto o nosso telhado curvo!

telhado-no-revit

Temos um último recurso que é o Telhado por Face, que vou recomendar que veja a publicação sobre massa onde abordo este recurso dentro de um contexto mais interessante. Basta clicar no link abaixo:

MASSA NO REVIT

Conclusão

Acredito que seja mais um início do que uma conclusão. A ferramenta é muito simples de se usar, mas é importante entender a lógica da ferramenta, isso permite usar este recuso de uma forma muito mais eficiente.

Tem alguma dúvida no processo de criação de um telhado? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
