Esconder parte de um bloco

Esconder parte de um bloco sem explodir é um recurso que nem todo mundo conhece mas com certeza já precisou! Hoje você vai descobrir como fazer isso!

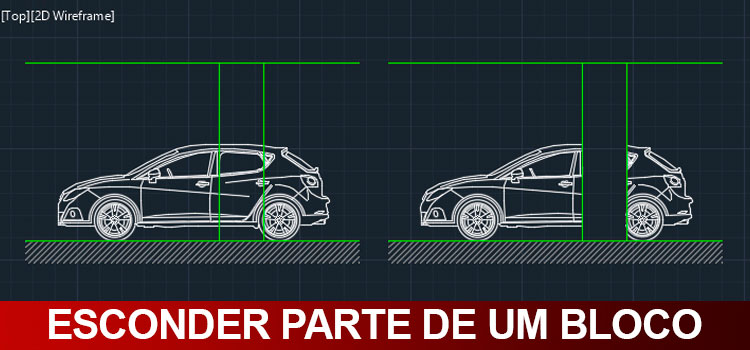

Quem nunca passou pela situação na qual precisa que só uma parte de um bloco apareça no desenho? Por exemplo uma árvore atrás de um muro ou um carro que está atrás de uma coluna?

Eu costumava ou explodir o bloco ou criar um bloco novo apenas para esse tipo de situação. Mas isso foi até eu aprender a usar o recurso CLIP. Mas vamos entender o que o comando faz.

O QUE É UM CLIP?

O comando CLIP cria uma máscara, que cobre parte do bloco (muito parecido com o comando WIPEOUT. Não sabe usar o wipeout? Clique aqui e aprenda!). A grande vantagem é que a máscara só irá afetar o bloco na qual você ativar o comando, os demais blocos permanecem inalterados.

Ok, mas como eu ativo esse comando?

CRIANDO UM CLIP

Para acessar essa ferramenta vá até a aba Insert, no painel Reference e clique no botão CLIP. Ou digite o atalho CL e pressione Enter.

esconder-parte-de-um-bloco

Após clicar no botão selecione o bloco que deseja editar e uma lista de opções será apresentada. Nesta aba temos opções para editar e remover  Clips criados anteriormente, como no nosso caso a ideia é criar um novo vamos selecionar a opção New Boundary.

esconder-parte-de-um-bloco

Após clicar em New Boudary somos direcionados a outra lista de opções, aqui vamos entender o que cada opção faz.

esconder-parte-de-um-bloco

Select Polyline – Ao invés de sair clicando você pode criar uma polyline e quando chegar nesta etapa clicar na polyline e a mesma é convertida em um CLIP.

esconder-parte-de-um-bloco

Polygonal – você pode desenhar uma forma polygonal para esconder parte do bloco. Se precisar você pode selecionar a área retangular que foi criada e melhorar o enquadramento.

esconder-parte-de-um-bloco

Rectangular – A mais utilizada, onde você desenha um retângulo com a área que deseja que fique visível. O que estiver fora da seleção será oculto. Se precisar você pode selecionar a área retangular que foi criada e melhorar o enquadramento.

esconder-parte-de-um-bloco

Pronto! Parte do seu bloco está oculto.

Poxa, mas esse retângulo não ficou legal, Tem como fazer ele sumir?

Na aba Insert, menu Reference localize o campo Frames Vary* e selecione a opção Hide Frames (ou digite na linha de comando XCLIPFRAME e pressione Enter. Note que trata-se de uma variável de sistema e esta indicando que o valor atual é 2 (dois).

esconder-parte-de-um-bloco

Altere para 0 (zero). Pronto! A área não aparece mais, se quiser visualizar a área de seleção basta selecionar o bloco.

Certo, mas e se eu quiser remover? Como que eu faço?

REMOVENDO O CLIP

Também é bem simples, basta ativar o comando CLIP novamente e escolher a opção delete.

Mas caso você não queira apagar e sim ocultar temporariamente, recomendo que utilize a opção ON/OFF. Para ocultar temporariamente digite OFF, quando quiser ativar ative o comando CLIP e selecione OFF.

Gostaram? Não esqueça de acompanhar nosso site para mais novidades e curtir a nossa página! Facebook!

Dúvidas? Comentem!
