Desenho isométrico no AutoCAD é um dos recursos mais antigos disponíveis e nem todo profissional sabe que ele existe ou mesmo como trabalhar com esta ferramenta. Aprenda agora!
Não é sempre que precisamos elaborar um desenho isométrico no AutoCAD, mas quando isso for necessário não precisa necessariamente ser uma dor de cabeça, já que o AutoCAD tem recursos muito bons para isso.
![Desenho Isométrico 2 desenho-isométrico](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2018/03/desenho-isometrico-02-1.webp?quality=100&f=auto)
Preciso alterar o AutoCAD para o modo 3D?
Não porque ainda vamos trabalhar em 2D, porém utilizando um plano isométrico ao invés do plano cartesiano que estamos acostumados a trabalhar.
Para alterar o modo de exibição para o modo Isométrico você deve ir até a o StatusBar (menu inferior) e localizar o campo Snap Mode e clicar na seta ao lado, e em seguida selecionar a opção Snap Settings.
![Desenho Isométrico 3 desenho-isométrico](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2018/03/desenho-isometrico-03-1.webp?quality=100&f=auto)
Na janela Draft Settings vá ao campo Snap Type e selecione a opção Isometric Snap.
![Desenho Isométrico 4 desenho-isométrico](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2018/03/desenho-isometrico-04-1.webp?quality=100&f=auto)
Observe que o cursor do mouse agora mudo de branco para vermelho e verde.
![Desenho Isométrico 5 desenho-isométrico](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2018/03/desenho-isometrico-05-1.webp?quality=100&f=auto)
Se a sua versão do AutoCAD for da 2015 em diante, outro ícone foi ativado na StatusBar, o Isometric Drafting.
![Desenho Isométrico 6 desenho-isométrico](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2018/03/desenho-isometrico-06-1.webp?quality=100&f=auto)
Se você tentar desenhar uma linha qualquer vai reparar que ela não está isométrica. Isso acontece porque você precisa ativar a função Ortho Mode (F8), assim as linhas serão associadas ao grid na qual você está trabalhando.
![Desenho Isométrico 7 desenho-isométrico](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2018/03/desenho-isometrico-07-1.webp?quality=100&f=auto)

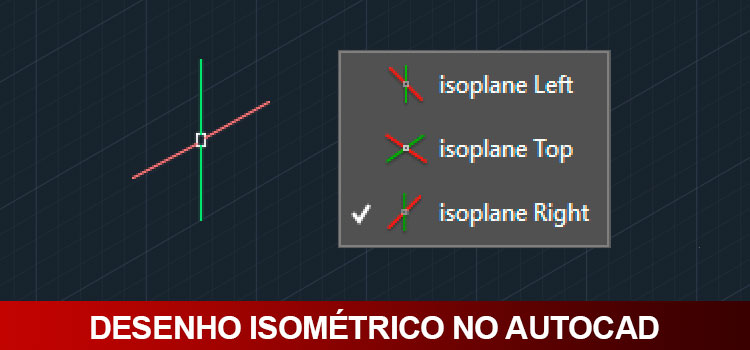

Um cuidado que temos que tomar é que quando trabalhamos com desenho isométrico temos ao invés de um único “plano de trabalho” temos na verdade três! São os isométricos Esquerdo, direito e Superior.
Por exemplo, para representar um cubo, temos que desenhar cada face do cubo em seu plano isométrico correspondente. Para alterar os planos basta ir até o botão Isometric Drafiting e selecionar os planos desejados.
![Desenho Isométrico 8 desenho-isométrico](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2018/03/desenho-isometrico-08-1.webp?quality=100&f=auto)
Observe que o plano isométrico desejado está com um “tique” indicando que está ativado. Se você estiver com o grid ativado (F7). Para agilizar o processo de trocar os planos isométricos, você pode recorrer a tecla F5. cada clique corresponde a pular para o próximo planos.
![Desenho Isométrico 9 desenho-isométrico](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2018/03/desenho-isometrico-09-1.webp?quality=100&f=auto)
Agora você pode fazer o seu projeto isométrico sem problemas.
Mas como eu faço para o meu plano de trabalho voltar ao normal?
Basta ir até o Snap Mode e clicar em Snap Settings.
![Desenho Isométrico 10 desenho-isométrico](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2018/03/desenho-isometrico-03-2.webp?quality=100&f=auto)
Em seguida na janela Drafting Settings vá ao campo Snap Type e mude novamente para Rectangular Snap.
![Desenho Isométrico 11 desenho-isométrico](https://cdn.statically.io/img/qualificad.com.br/wp-content/uploads/2018/03/desenho-isometrico-10-1.webp?quality=100&f=auto)
Pronto! agora sempre que precisar você pode elaborar seus projetos isométricos sem sofrer!
Gostou? Assine nossa Newsletter e seja avisado por e-mail quando saírem novas publicações!
Curtam nossa página! Facebook! E não esqueça de fazer uma avaliação da página!
Participem do nosso grupo! Grupo QualifiCAD
Dúvidas? Comentem!
Muito obrigado, ajudou bastante! Esclareceu minhas dúvidas.
é possivel mudar o angulo do isómetrico no autocad?
Olá Adriana,
Até dá, teria que rotacionar a UCS, mas por curiosidade, qual a necessidade? Pq isometria precisa seguir esse ângulo.
Um abraço!
mas seguindo o procedimento, como alterar a cota pois permanece no cartesiano.
Olá Klauss,
Não entendi sua dúvida, poderia me dar mais detalhes?
Um abraço!
