Paredes, virada de revestimento, é um recurso que controla o comportamento dos revestimentos de uma parede nas suas extremidades ou quando inserimos elementos como portas e janelas, permitindo um melhor controle dos acabamentos do seu projeto. Aprenda agora!
A ferramenta parede é um dos recursos mais versáteis do Revit. Porém em meio a tantas opções é comum que alguns recursos passem despercebidos por muitos profissionais onde a virada de revestimento é um deles.
Mas o que é essa virada de revestimento?
Virada de revestimento

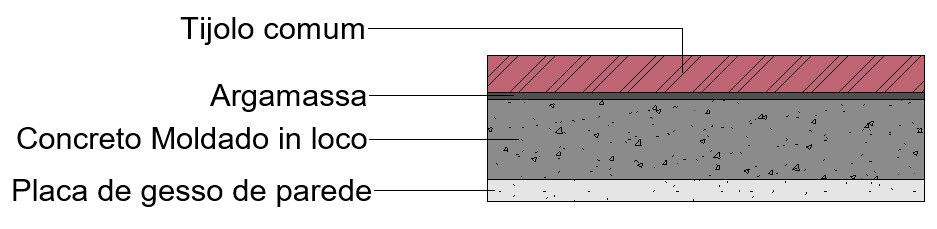

Toda parede no Revit é composta por uma série de camadas, que funcionam de forma parecida com um “sanduiche” onde cada acabamento é sobreposto um sobre o outro.

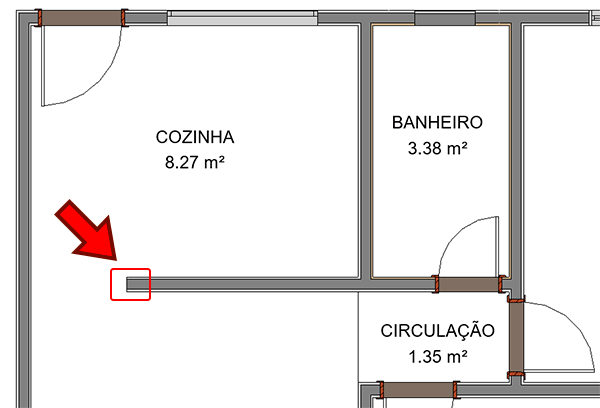

Com isso conseguimos representar corretamente os revestimentos de uma parede, mas temos algumas situações que podem apresentar alguns problemas, como por exemplo, quando o “topo” da parede fica aparente.

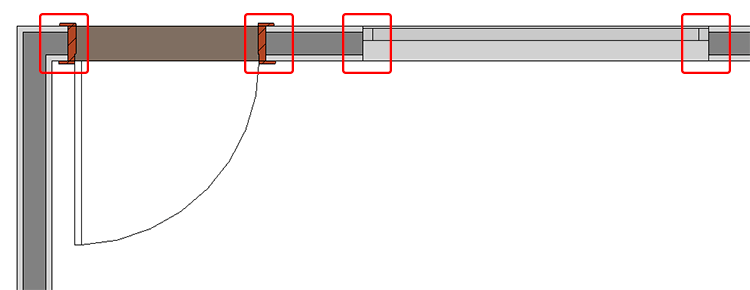

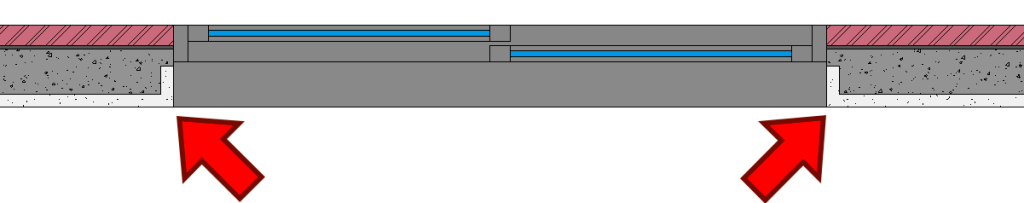

Outro problema são as portas e principalmente janelas, que ficam sem acabamento no seu requadramento.
Para configurar o padrão de acabamento de topo das paredes podemos recorrer as opções de virada de revestimento padrão nas inserções e nas extremidades.
Virada de acabamento padrão – Nas inserções

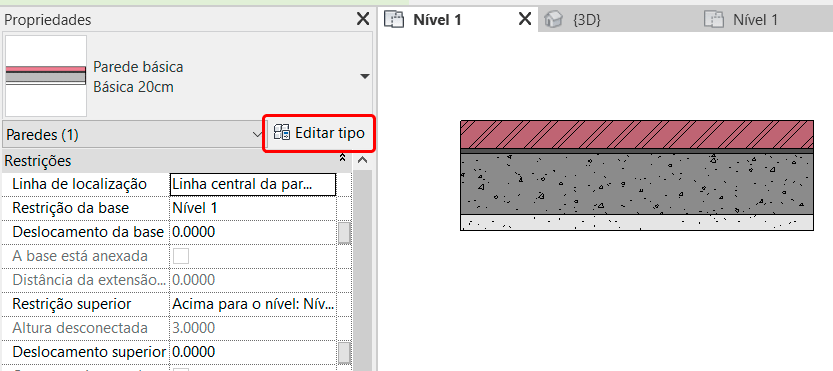

Para configurar a virada do revestimento nas inserções, você deve selecionar a parede e no painel Propriedades clicar em Editar Tipo.

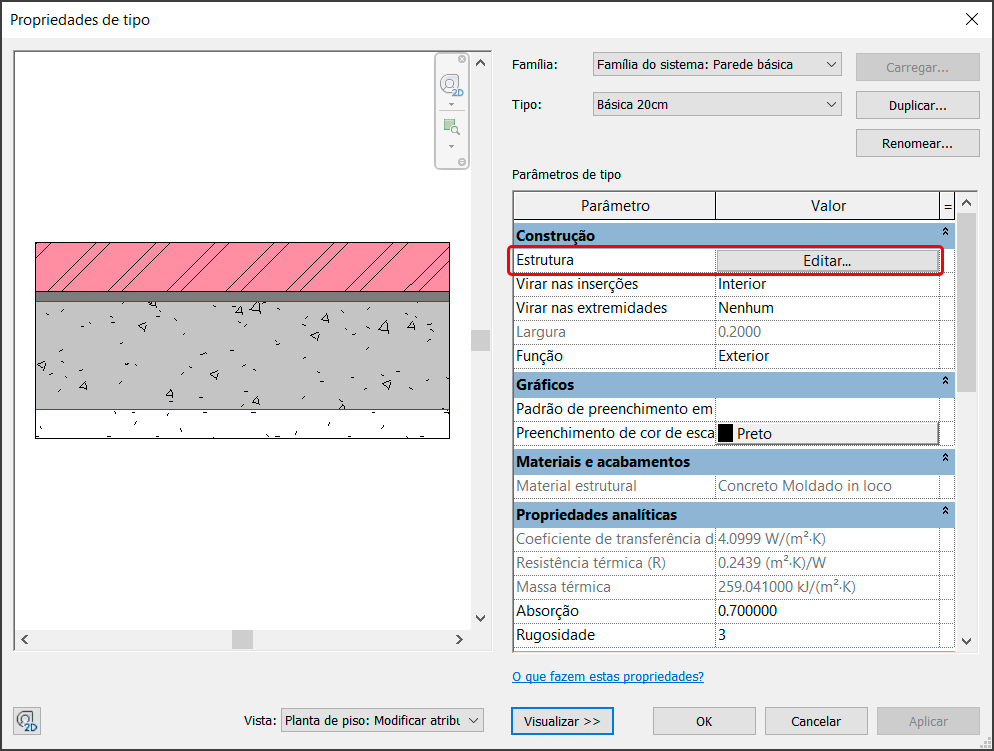

Na janela Propriedades de tipo, clique no campo Estrutura, em Editar.

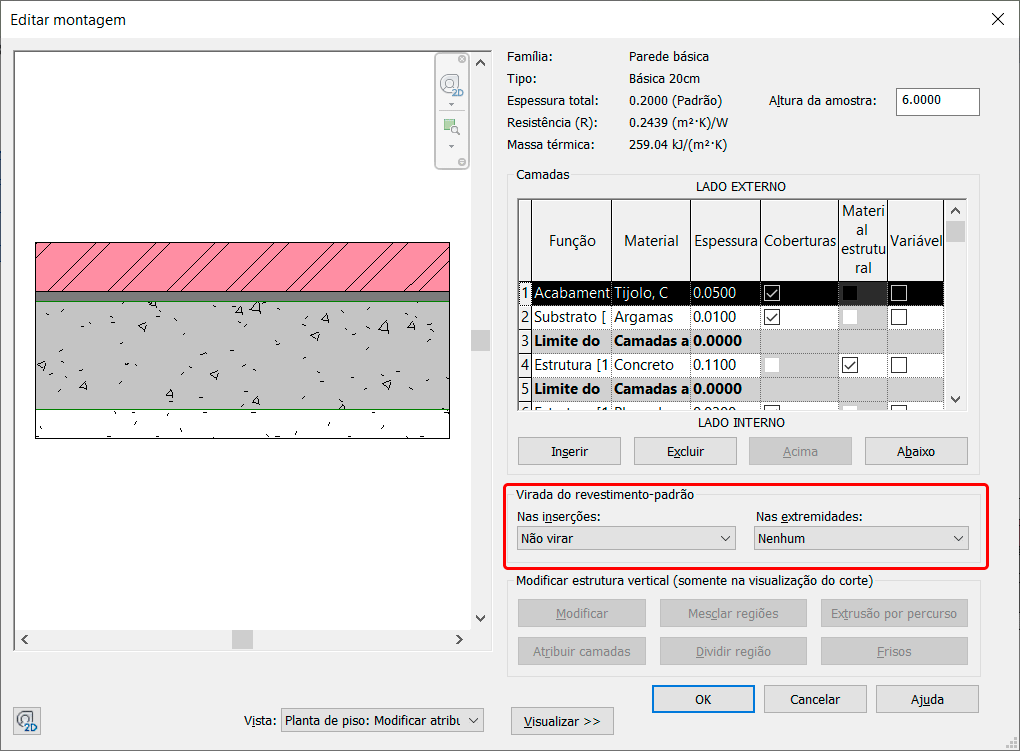

Na janela Editar montagem, temos um campo chamado Virada do revestimento padrão.
O primeiro campo disponível é o Nas inserções, que controla o comportamento dos revestimentos da parede quando elementos são hospedados na parede, como portas e janelas.

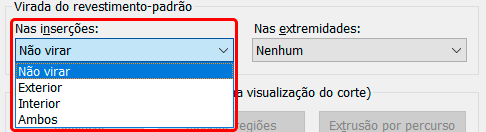

Clicando no campo Nas inserções, temos acesso as opções: Não virar, Exterior, Interior e Ambos.
A opção padrão é Não virar, que não afeta o revestimento quando inserimos portas ou janelas.
Mas qual a diferença do Exterior e do Interior?

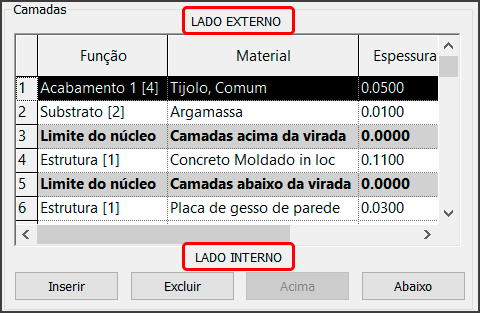

Se você observar bem o campo de camadas de uma parede, vai notar que temos na parte superior e inferior os títulos Lado Externo e Lado interno, que é uma forma do Revit organizar as suas camadas.

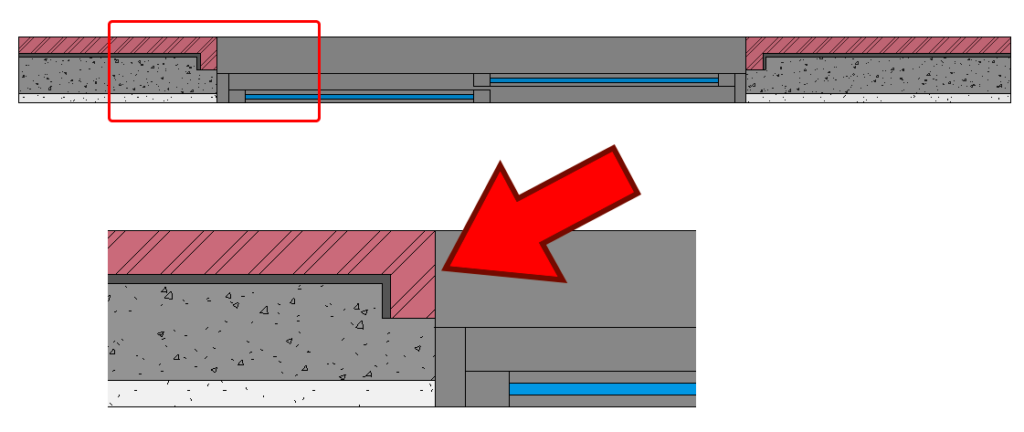

Desta forma, precisamos decidir qual o Revestimento vai “virar” ao hospedarmos uma porta ou janela em uma parede. Ao selecionar a opção Exterior, apenas o revestimento na parte exterior da parede é virado no topo da janela.

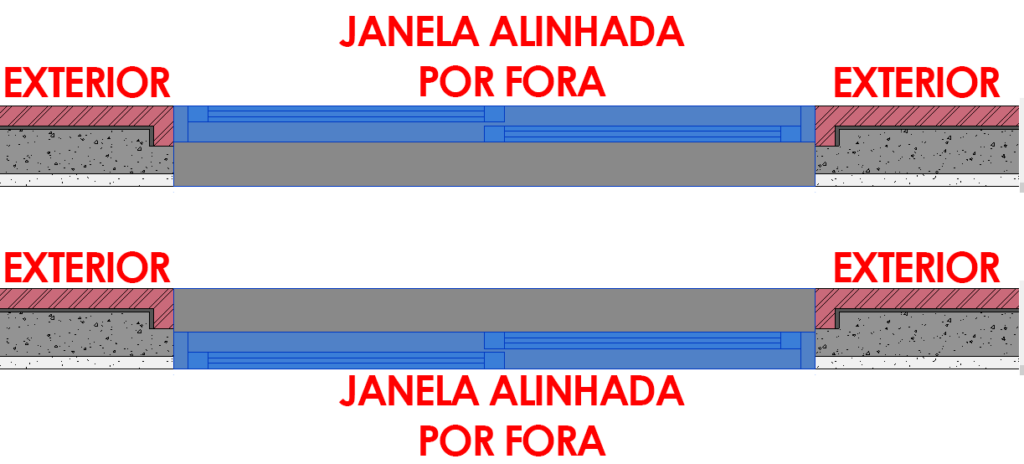

E não importa o alinhamento da janela, a virada de revestimento não se altera.
Você também pode optar por selecionar a virada de revestimento Interior, desta forma, apenas o revestimento interior é “virado”.

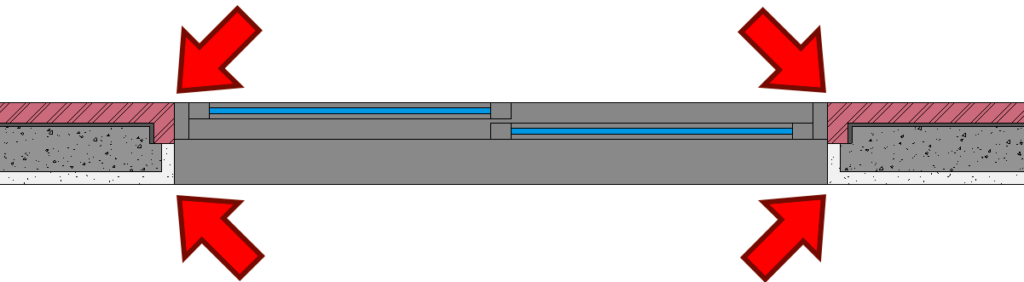

Você também pode selecionar a opção Ambos, onde tanto o revestimento interno como o externo são virados.
Vou deixar logo abaixo uma amostra das quatro configurações possíveis sendo aplicadas a uma mesma parede.

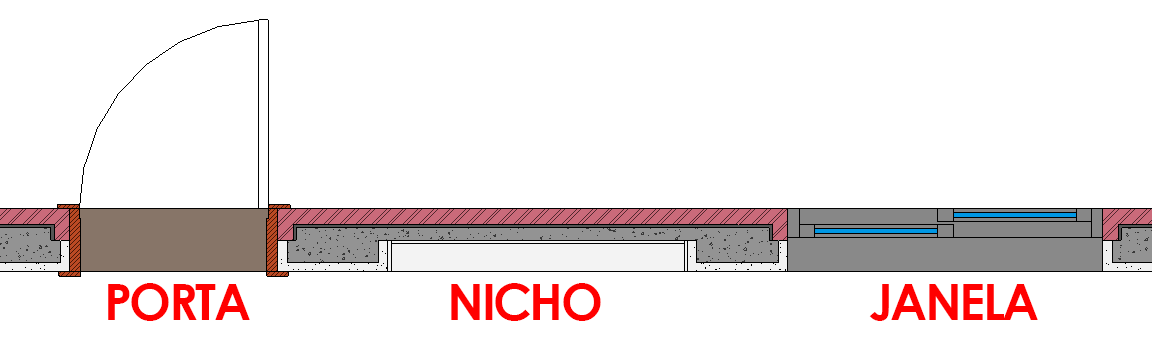

A virada de revestimento não se limita a portas e janelas, sendo possível ver seu resultado também em nichos embutidos em parede.
Virada de acabamento padrão – Nas extremidades
Para configurar a virada do revestimento nas extremidades, seguimos o mesmo caminho, você deve selecionar a parede e no painel Propriedades clicar em Editar Tipo.
Na janela Propriedades de tipo, clique no campo Estrutura, em Editar.
Na janela Editar montagem, temos um campo chamado Virada do revestimento padrão, onde podemos acessar a opção Nas Extremidades.

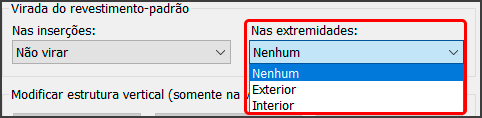

Clicando sobre o campo Nas extremidades, temos acesso as opções: Nenhum, Exterior e Interior.

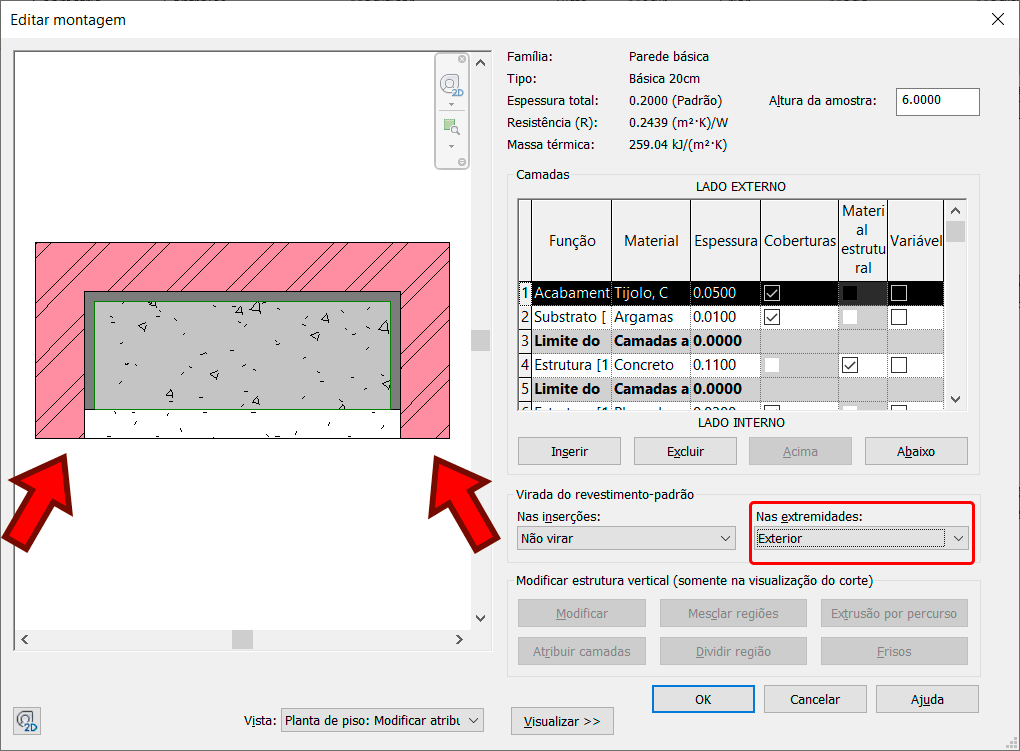

A opção nenhum é a padrão, onde não temos alteração na virada do Revestimento. A opção Exterior vira o revestimento recobrindo toda a extremidade da parede. O resultado desta opção pode ser conferido no campo Visualizar, a esquerda da janela Editar montagem.
O mesmo processo pode ser realizado com a opção Interior, onde o revestimento interno recobre toda a extremidade da parede.

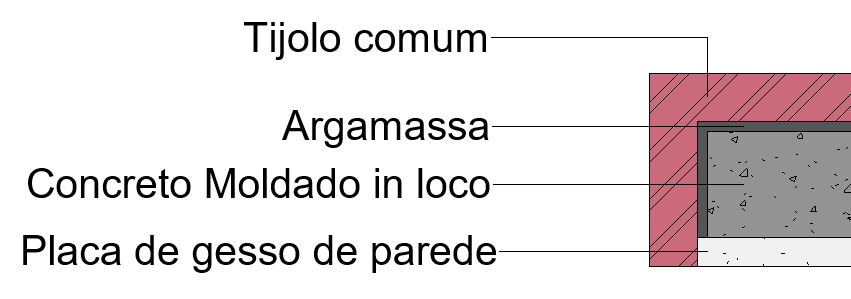

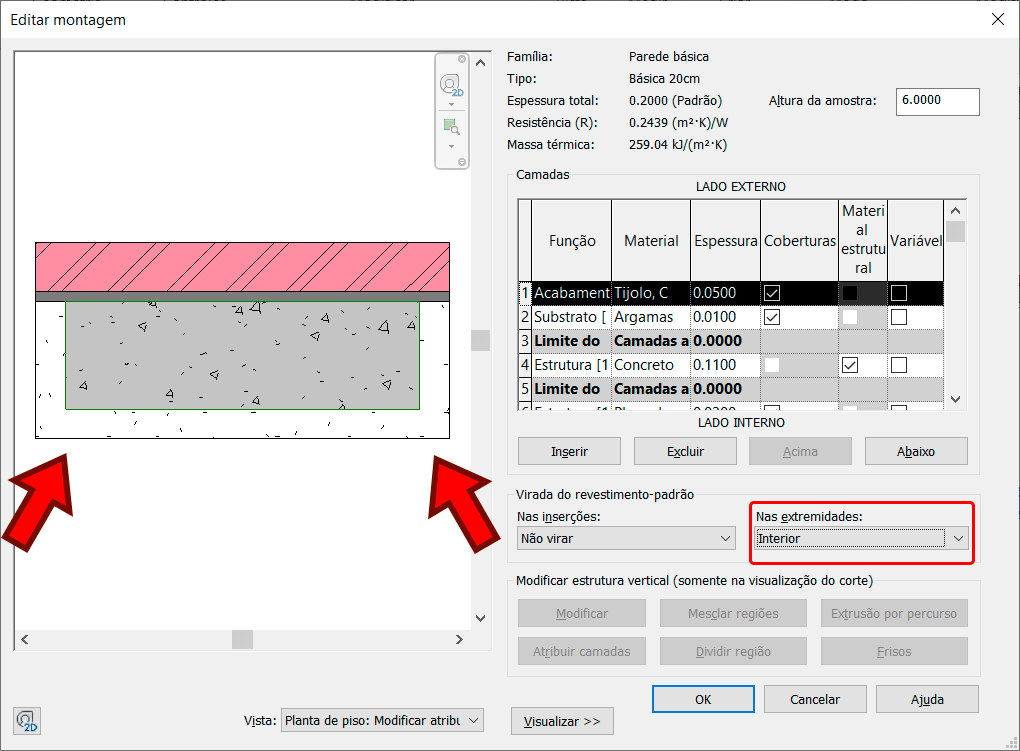

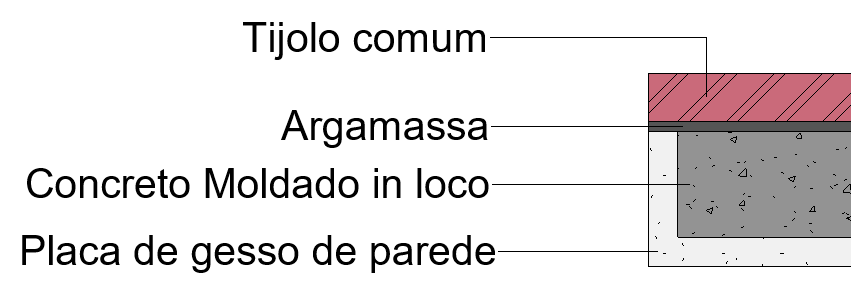

Agora vamos observar alguns detalhes. No exemplo abaixo, selecionei a opção Interior, onde o revestimento recobriu toda a borda com exceção da Argamassa, uma vez que a mesma está acima do limite de núcleo, ou seja, ela faz parte do revestimento externo.
Já quando repito o processo com a opção Exterior, temos um completo revestimento, o que nos faz perceber que a opção Exterior oferece um melhor resultado.
Observações

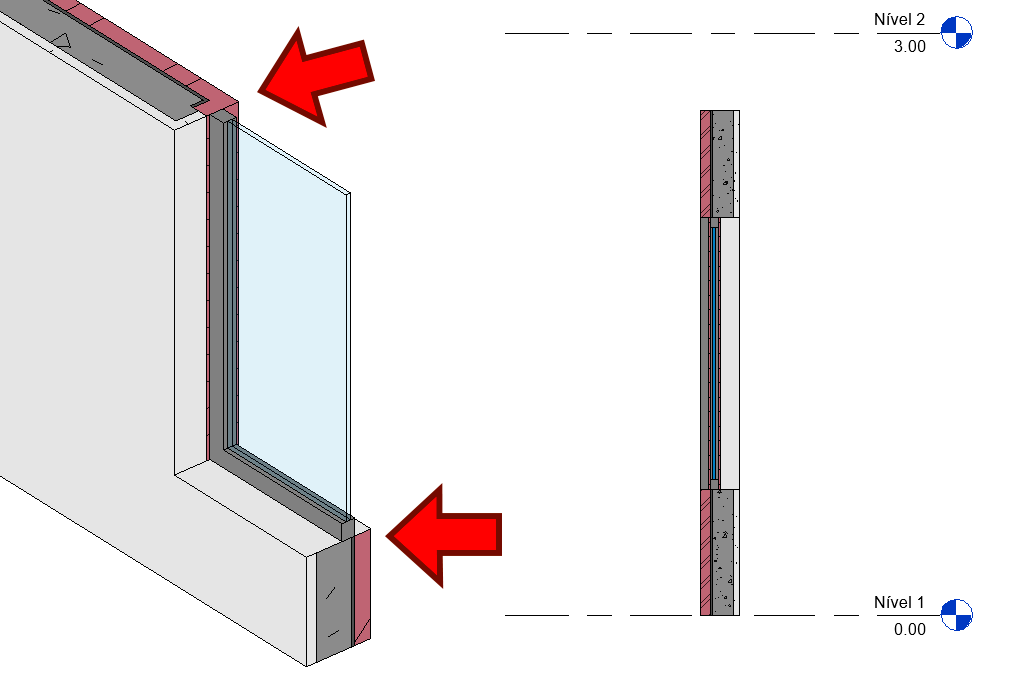

Os ajustes de Virada de revestimento são pensados para vistas em planta, isto é, nos cortes não temos a virada de revestimento nem nas inserções e nem nas extremidades.

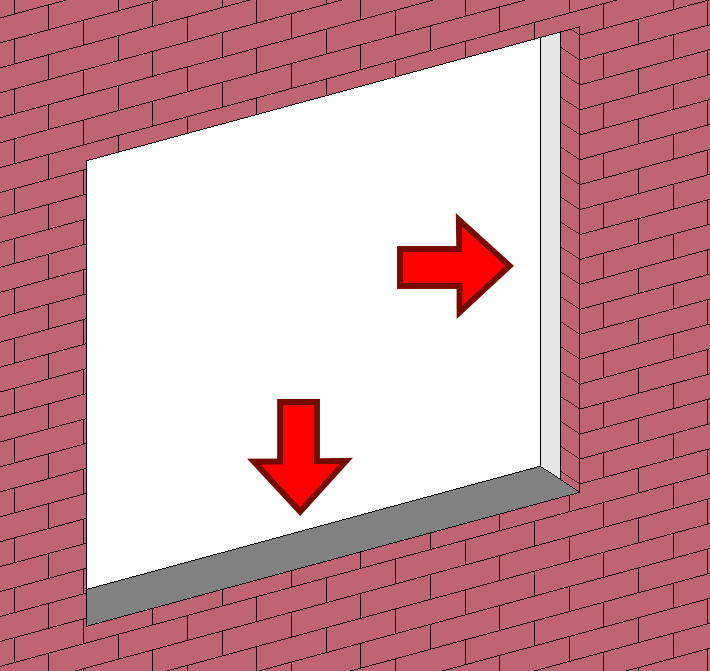

Outro detalhe é relacionado as faces, principalmente em aberturas de janelas, onde parte do revestimento fica exposto, em função de janelas que tem espessura inferior a da parede. Em uma parede ocultei a janela para observarmos o comportamento do vão.
Note que nas laterais podemos visualizar a virada de revestimento, porém na base do peitoril não.

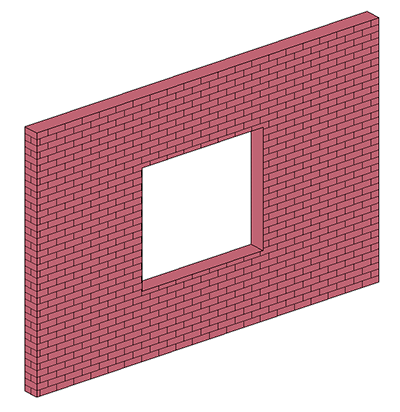

Porém, ao ativar a opção virada de revestimento nas extremidades (que não deveria afetar as aberturas), o vão da janela tem seu material exibido corretamente.
Desta forma devemos tomar alguns cuidados na etapa de configuração das viradas de revestimento. Outro detalhe é que você pode acessar as opções de virada de revestimento sem necessariamente acessar a estrutura da parede.

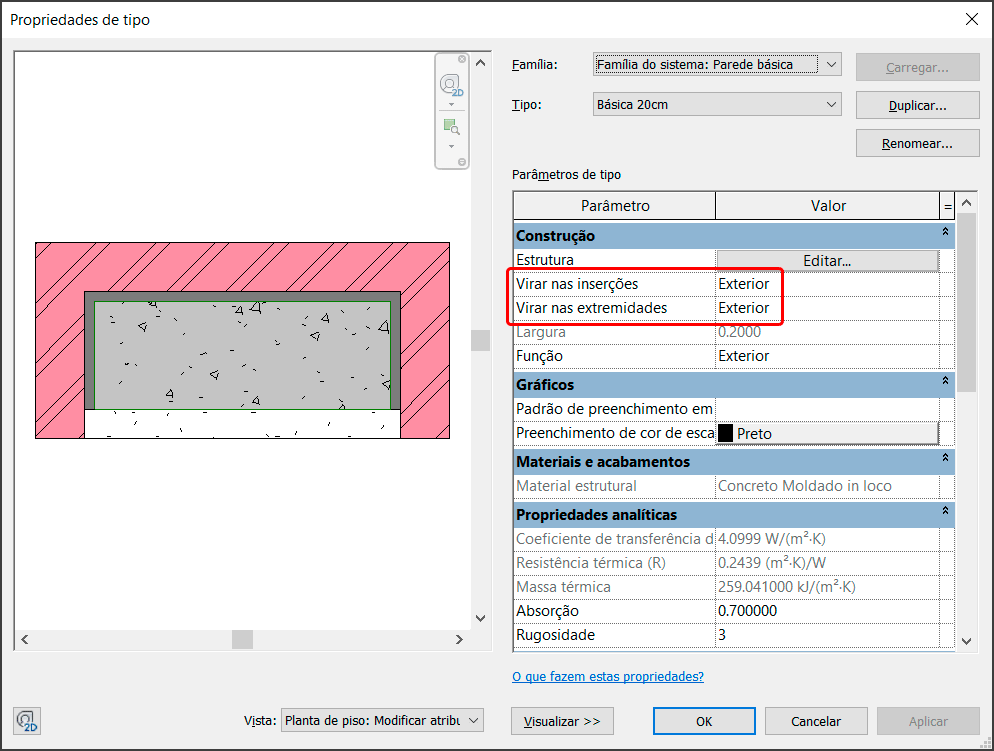

Para isso basta selecionar a parede, clicar em Editar tipo e na janela Propriedades de tipos, temos no campo Construção as opções Virar nas inserções e Virar nas extremidades.
CONCLUSÃO
A personalização da virada de revestimento das paredes é um recurso simples permite a correta representação das suas paredes, principalmente quando falamos da etapa de detalhamento do projeto.
Tem alguma dúvida no processo de virada de revestimento da parede ou alguma outra sugestão? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
