Legenda no Revit descreve os diversos símbolos e elementos visuais presentes no projeto, sendo uma ferramenta essencial na etapa de documentação da construção. Aprenda agora!
Todo projeto conta com um volume expressivo de elementos, que por vezes somos obrigados a dotar uma representação mais simplificada, visando não deixar o desenho poluído ou mesmo confuso com tanta informação.
A partir do momento em que um objeto é simplificado ou mesmo substituído por um símbolo gráfico, por exemplo, elementos como tomadas e interruptores, precisamos criar uma legenda que descreve estes objetos para que sejam facilmente identificados por qualquer pessoa que venha a manusear o seu projeto.
Para solucionar este problema podemos recorrer as Legendas.
O QUE SÃO LEGENDAS?
A legenda funciona como uma “explicação” dos elementos que fazem parte do projeto, complementando as informações presentes nas folhas do seu projeto.
De uma forma geral, temos cinco “aplicações práticas” que podem ser trabalhadas como legenda em um projeto dentro do Revit:
- Legenda de modelo – elementos “físicos” do projeto como: paredes, portas, mobiliário, etc.;
- Legenda de símbolo – símbolos de corte, elevação, ambientes, etc.;
- Legenda de tipo de linha – O que cada linha do desenho representa (eixos, projeção do telhado, etc);
- Legenda de materiais – Identifica os materiais utilizados no projeto;
- Legenda de fases – Identificando elementos como à construir, à demolir, manter, etc.;

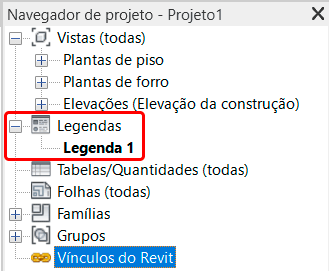

No Revit, uma legenda é um tipo de vista, sendo exibidas diretamente no Navegador de projetos.
![Legenda no Revit 2 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-02.png)

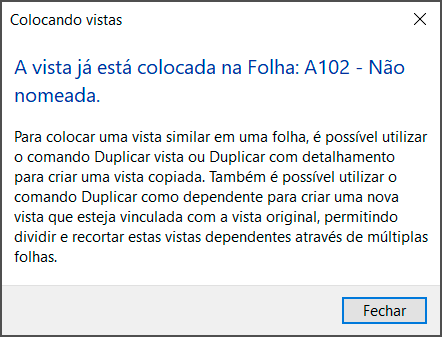

Porém, uma legenda tem uma importante diferença em relação a uma vista convencional. Uma legenda pode ser inserida em quantas folhas de projeto forem necessárias. Já uma vista convencional só pode ser inserida em uma única folha, ou você receberá um alerta de erro.
![Legenda no Revit 3 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-03.png)
Outro benefício de uma legenda é que os elementos inseridos em uma legenda não são “quantificados”. Por exemplo, se você inserir uma janela em uma legenda ela não será incluída nos quantitativos do seu projeto, evitando o problema de um quantitativo errado.
Agora que entendemos o que é uma legenda, vamos aprender a criar uma.
COMO CRIAR UMA LEGENDA NO REVIT

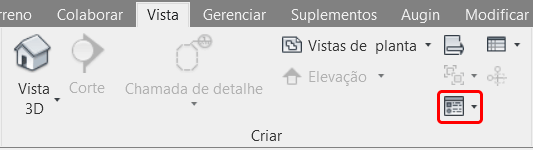

Para criar uma legenda você deve ir até a aba Vista e no painel Criar clicar no botão Legenda.
![Legenda no Revit 4 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-04.png)
Clicando no botão, selecione a opção Legenda.
![Legenda no Revit 5 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-05.png)

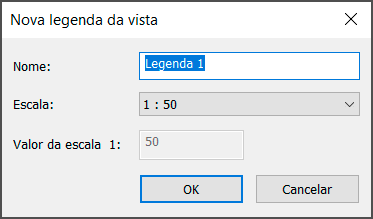

Será exibida a janela Nova Legenda da vista, onde você pode definir além do nome da sua Legenda, a escala que será utilizada.
![Legenda no Revit 6 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-06.png)
O campo que demanda maior atenção aqui é o da escala, pois vai depender do tipo legenda que você vai criar. Caso seja uma legenda de anotação, com símbolos de vista, corte, elevações ou algo neste sentido, utilize a escala 1:1.
Já para elementos do projeto, podemos utilizar outras escalas conforme a necessidade, pois elas vão afetar o tamanho em que os objetos da sua legenda serão exibidos na sua folha.
De acordo com o tipo de legenda que você deseja criar, o processo pode ser um pouco diferente, então vou trabalhar com dois exemplos, Legenda de anotações e Legenda de elementos do projeto.
LEGENDA DE ANOTAÇÕES DO PROJETO

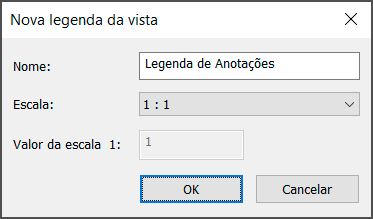

Vou começar com uma legenda para os símbolos gráficos do projeto, então vou colocar o nome de Legenda de Anotações e vou utilizar a escala 1:1.
![Legenda no Revit 7 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-07.png)

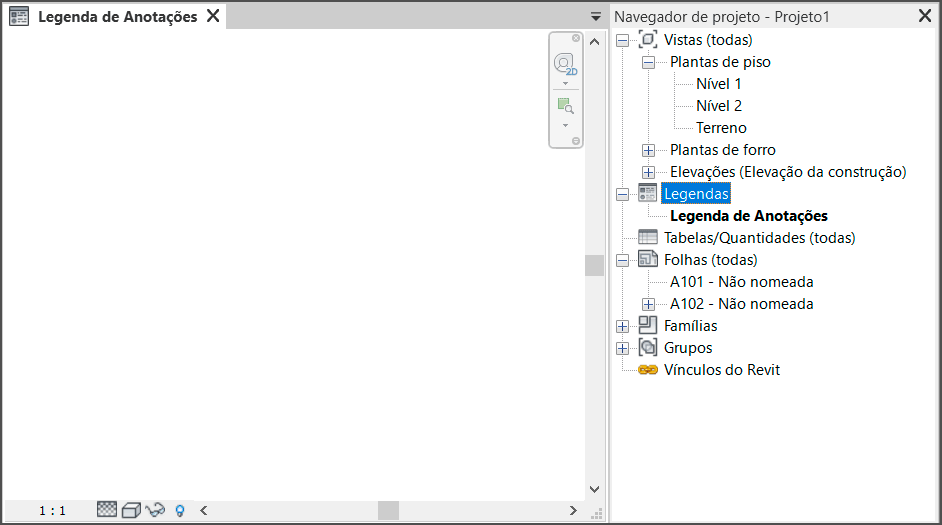

Observe que o Revit adicionou o campo Legenda no Navegador de projetos e sua área de trabalho está “em branco”, ou seja, não temos nenhum elemento nesta nova vista.
![Legenda no Revit 8 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-08.png)

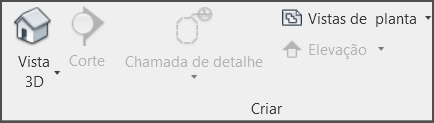

Para inserir os símbolos de anotação do seu projeto na legenda, o caminho é um pouco diferente do que você imagina, pois observe que na aba Vista os ícones de Corte, Chamada de detalhe e Chamada de detalhe estão apagados.
![Legenda no Revit 9 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-09.png)
Para inserir os símbolos de anotação do seu projeto você deve ir até a aba Anotar e no painel Símbolo, clicar no botão Símbolo.
![Legenda no Revit 10 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-13.png)

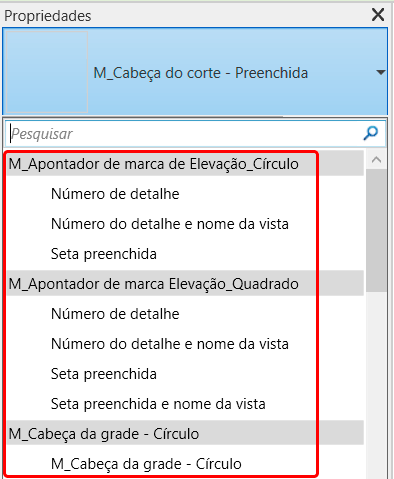

Você será direcionado para a aba Modificar | Colocar símbolo. Agora basta ir até a janela de Propriedades e selecionar o símbolo desejado.
![Legenda no Revit 11 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-14.png)

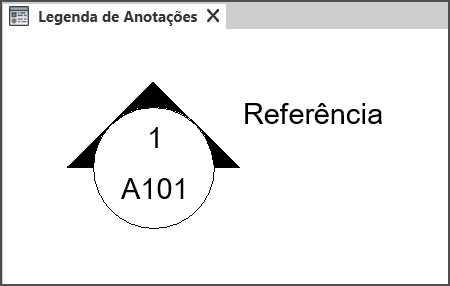

Vou inserir um símbolo de corte para começar.
![Legenda no Revit 12 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-15.png)

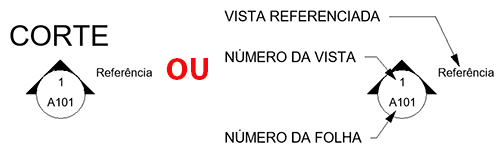

Agora você pode descrever o símbolo da forma que você achar mais interessante, pode ser apenas uma descrição ou com textos indicando o que cada item representa.
![Legenda no Revit 13 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-16.png)

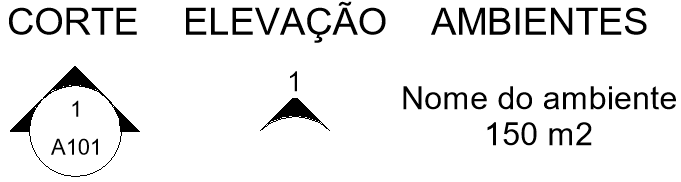

Lembrando que você pode inserir quantos símbolos você quiser na mesma legenda.
![Legenda no Revit 14 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-17.png)

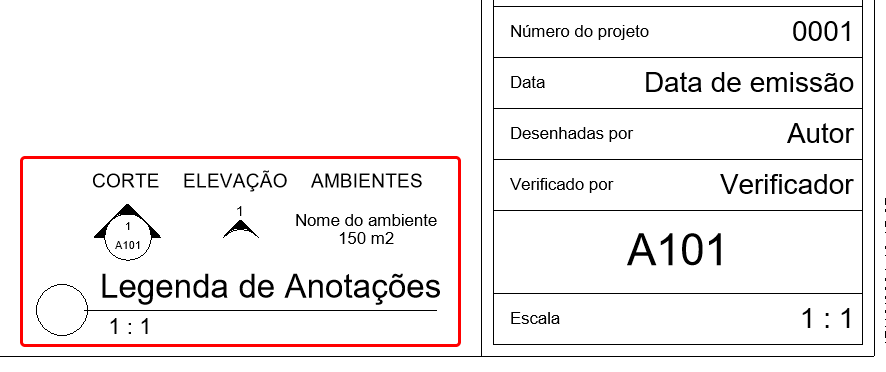

Criada a legenda o processo para adicionar no seu projeto é o mesmo de qualquer vista, basta arrastar para dentro da sua folha.
![Legenda no Revit 15 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-18.png)
Observe que temos muita liberdade para a personalização de uma legenda, onde o resultado pode variar em função da necessidade ou mesmo criatividade.
LEGENDA DE ELEMENTOS DO PROJETO
O processo de criação de uma legenda dos elementos do projeto é bem similar, porém temos que tomar cuidado quanto a escala escolhida, pois todos os elementos inseridos na legenda vão obedecer a mesma escala.

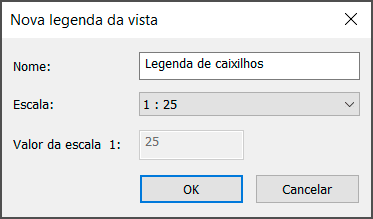

Desta forma, elementos diferentes podem ter escalas muito diferentes, sendo melhor criar legendas diferentes. Como exemplo vou criar uma legenda para os caixilhos (portas e janelas) com a escala de 1:25.
![Legenda no Revit 16 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-19.png)

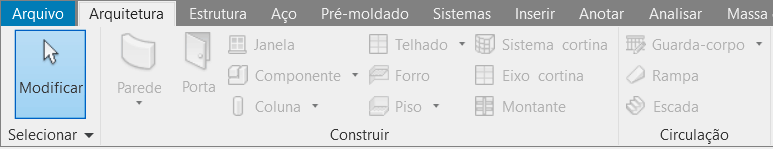

Criada a legenda observe que a aba Arquitetura bloqueou quase todas as ferramentas.
![Legenda no Revit 17 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-20.png)

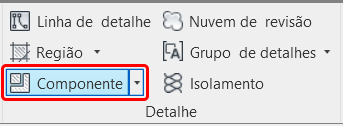

Isso acontece porque o objetivo aqui não é inserir mais uma porta ou janela, mas sim identificar como este elemento foi representado no projeto, então você deve ir até a aba Anotação e no painel Detalhe clicar no botão Componente.
![Legenda no Revit 18 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-10.png)
Agora selecione a opção Componente de legenda.
![Legenda no Revit 19 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-11.png)
No Revit, Componentes são famílias 2D que podem ser carregadas em vistas de desenho. Caso queira entender melhor o que são e como funcionam os Componentes de detalhe no Revit basta clicar no link para a publicação logo abaixo:
CRIAR COMPONENTE DE DETALHE – REVIT

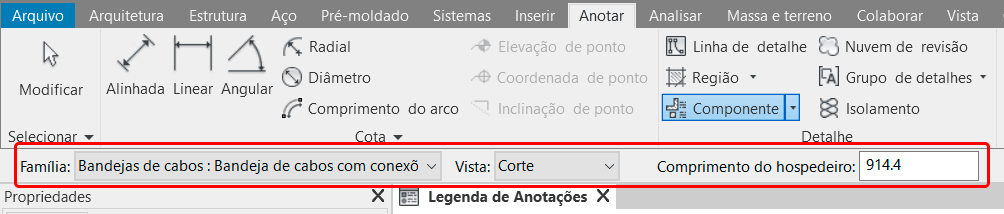

Quando clicamos em Componente de legenda, na Faixa de opções temos alguns campos que permitem selecionar o tipo de componente que será inserido na vista.
![Legenda no Revit 20 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-12.png)

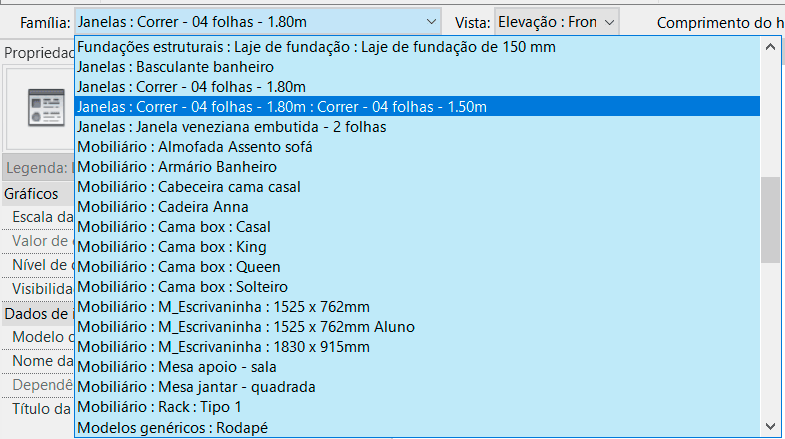

No campo família serão exibidas todas as famílias presentes no arquivo do projeto (inclusive as que ainda não foram inseridas no projeto). Clique no campo Família e localize a família desejada.
![Legenda no Revit 21 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-21.png)

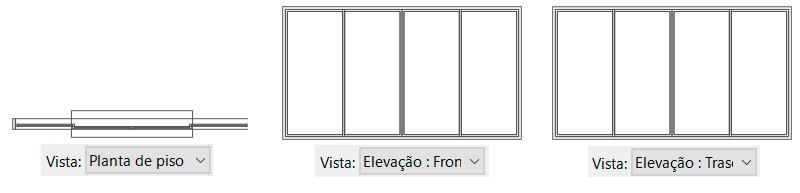

Após selecionar a família desejada, você pode usar o campo vista para escolher o ângulo de exibição da família selecionada.
![Legenda no Revit 22 legendas-no-revit-](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-22.png)

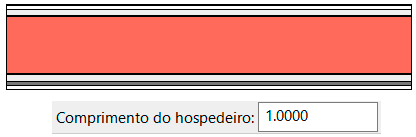

Já o campo Comprimento do hospedeiro se aplica para elementos como paredes, onde podemos definir o tamanho da amostra de parede que vamos inserir na legenda.
![Legenda no Revit 23 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-23.png)

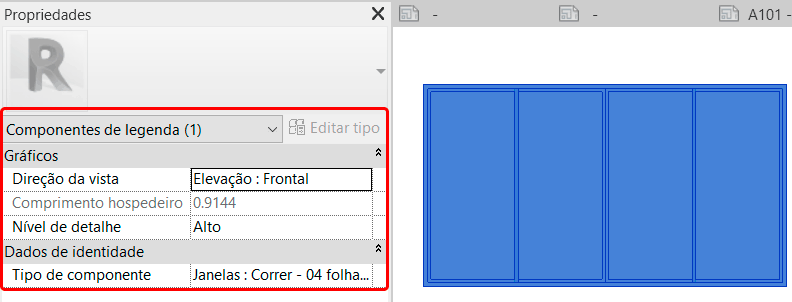

Selecionando o componente de detalhe inserido na vista é possível acessar a janela de Propriedades para fazer ajustes, caso necessário.
![Legenda no Revit 24 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-24.png)

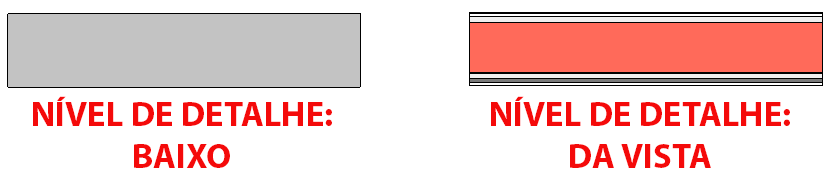

Uma característica interessante é que é possível definir o nível de detalhe dos componentes de legenda de forma independente. Tudo bem que na maioria dos casos vamos trabalhar com um nível de detalhe alto, mas pode ser que em algum caso específico você precise deste nível de controle.
![Legenda no Revit 25 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-25.png)

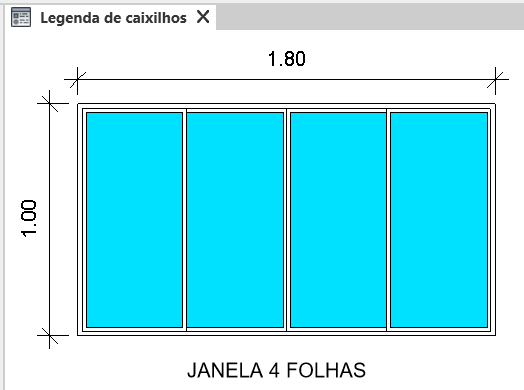

Outro aspecto interessante é que além do uso de texto é a possibilidade de inserir cotas, o que permite uma variedade interessante de possibilidades. Porém este recurso não se aplica a paredes.
![Legenda no Revit 26 legendas-no-revit](https://qualificad.com.br/wp-content/uploads/2021/10/legendas-no-revit-26.png)
CONCLUSÃO
Com a ferramenta Legenda você pode organizar as informações apresentadas no seu projeto de forma quer qualquer profissional possa se orientar pelas informações apresentadas em uma legenda.
Recomendo que utilize este recurso amplamente em seus projetos, pois além de prático deixa seu projeto muito bem organizado.
Tem alguma dúvida no processo trabalho com legendas ou alguma outra sugestão? Compartilhe sua dúvida, ela pode virar uma publicação exclusiva!
Gostou? Assine nossa Newsletter e seja avisado por e-mail quando saírem novas publicações!
Curtam nossa página! Facebook! E não esqueça de fazer uma avaliação da página!
Participem do nosso grupo! Grupo QualifiCAD
Dúvidas? Comentem!
